Wer PV-Module für Ost und West parallel schalten möchte, steht vor einer typischen Planungsfrage: Reicht ein gemeinsamer MPP-Tracker aus oder braucht jede Dachseite ihren eigenen Eingang? Ich zeige, wann eine Polystring-Verschaltung technisch sinnvoll ist, welche Werte zusammenpassen müssen und wo durch Verschattung, falsche Stringlängen oder zu hohe Ströme unnötige Verluste entstehen.
Ost und West können gemeinsam funktionieren, aber nicht beliebig
- Zwei MPPT sind meist die sauberste Lösung, weil jede Dachseite ihren eigenen optimalen Arbeitspunkt findet.
- Eine Parallelschaltung an einem Tracker funktioniert vor allem mit gleichen Modulen und gleich langen Strings.
- Parallele Strings brauchen eine möglichst ähnliche MPP-Spannung, die Modulströme dürfen sich dagegen addieren.
- Verschattung spricht gegen einen gemeinsamen Tracker und für getrennte Eingänge oder Leistungsoptimierer.
- Vor dem Anschluss müssen Spannung, Strom, Sicherungen und Wechselrichtergrenzen anhand der Datenblätter geprüft werden.
Was bei Ost und West elektrisch zusammenkommt
Bei einer klassischen Dachanlage werden mehrere Module zunächst zu einem String in Reihe verbunden. Die Spannungen addieren sich, während der Strom ungefähr dem Strom eines einzelnen Moduls entspricht. Werden zwei solcher Strings parallel geschaltet, bleibt die Spannung ähnlich, aber die Ströme addieren sich.
Genau hier liegt der entscheidende Punkt bei einer Ost-West-Anlage. Ein Ost-String liefert vormittags mehr, ein West-String nachmittags. Der Wechselrichter sieht an einem gemeinsamen MPPT trotzdem nur eine zusammengefasste Kennlinie und sucht dafür einen gemeinsamen Maximum Power Point. Das ist der Punkt, an dem er aus den angeschlossenen Modulen die höchste Leistung entnimmt.
| Verschaltung | Spannung | Strom | Typischer Einsatz |
|---|---|---|---|
| Module in Reihe | addiert sich | bleibt ungefähr gleich | String auf einer Dachfläche |
| Strings parallel | bleibt ungefähr gleich | addiert sich | Ost- und West-String an einem MPPT |
| Separate MPPT | jeder String wird einzeln geregelt | getrennte Auswertung | unterschiedliche Ausrichtung oder Verschattung |

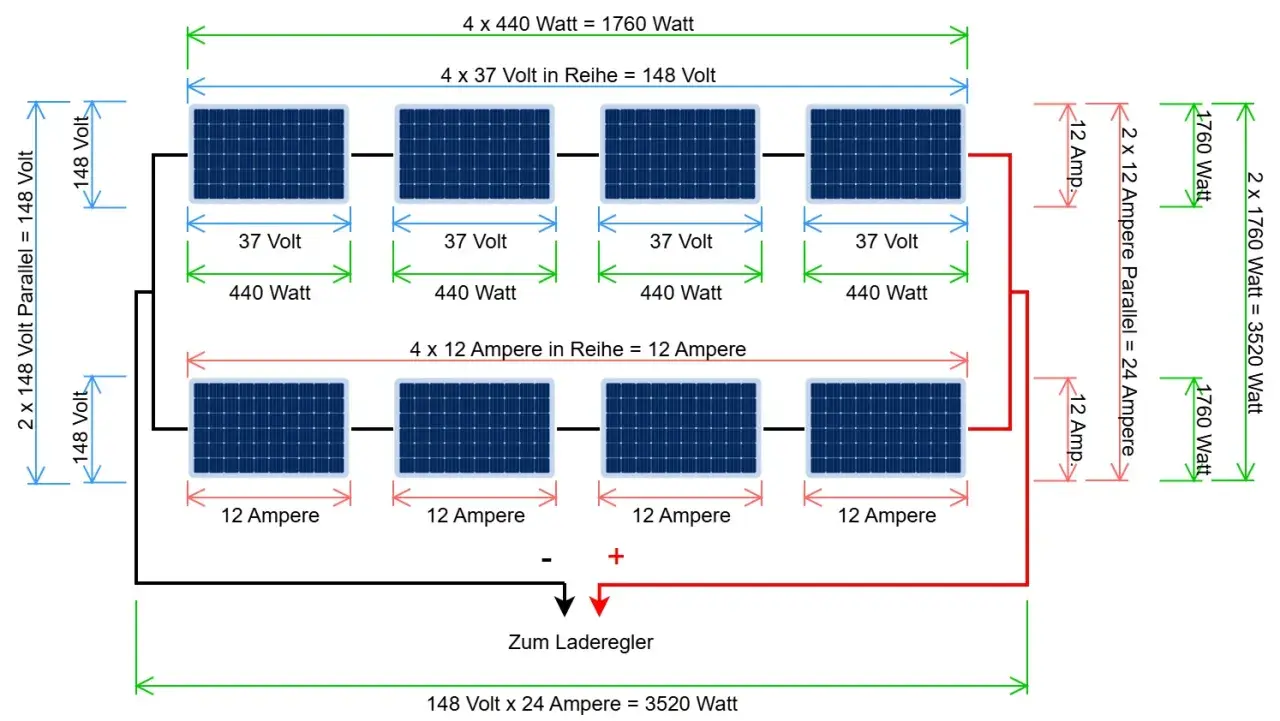

Als einfaches Beispiel dienen zwei Strings mit jeweils zehn Modulen. Liefert ein Modul etwa 32,5 Volt am MPP und 13,2 Ampere, kommt ein String auf rund 325 Volt und 13,2 Ampere. Bei der Parallelschaltung bleiben es ungefähr 325 Volt, während der mögliche Eingangsstrom auf rund 26,4 Ampere steigt. Ob der Wechselrichter diesen Strom verträgt, entscheidet allein sein Datenblatt.
Wann die Parallelschaltung an einem MPPT funktioniert
Ich würde Ost und West nur dann an einen gemeinsamen Tracker legen, wenn die elektrischen Bedingungen sauber zusammenpassen. Die unterschiedliche Sonnenzeit ist nicht automatisch ein Ausschlusskriterium. Problematisch wird es, wenn die beiden Strings auch bei Spannung, Modulzahl, Verschattung oder Modultyp deutlich auseinanderliegen.
Gleiche Modulzahl und ähnliche MPP-Spannung
Für parallel geschaltete Strings sind gleiche Modultypen und die gleiche Anzahl von Modulen pro String die beste Ausgangslage. Dadurch liegen die MPP-Spannungen nahe beieinander. Als grobe Planungsorientierung sollte die Abweichung möglichst klein bleiben. Manche Auslegungsprogramme betrachten Unterschiede bis etwa 4 Prozent noch als tolerierbar, während Abweichungen von mehr als 10 Prozent als kritisch eingestuft werden.
Ein String mit neun Modulen sollte deshalb nicht ohne genaue Berechnung mit einem String aus zwölf Modulen parallel betrieben werden. Die Spannungen sind dann deutlich verschieden, und der gemeinsame MPPT kann nicht beide Strings gleichzeitig am optimalen Arbeitspunkt betreiben. Ein zusätzliches Modul ist meist weniger problematisch als ein zu kurzer String, dennoch bleibt die exakte Prüfung Pflicht.
Innerhalb eines Strings bleibt die Ausrichtung gleich
Die Module eines einzelnen Strings sollten dieselbe Dachrichtung und möglichst dieselbe Dachneigung haben. Ich verbinde also beispielsweise alle Ost-Module zu einem String und alle West-Module zu einem zweiten. Ost und West gehören nicht wahllos abwechselnd in eine Reihenschaltung, nur weil dadurch die Kabelführung einfacher erscheint.

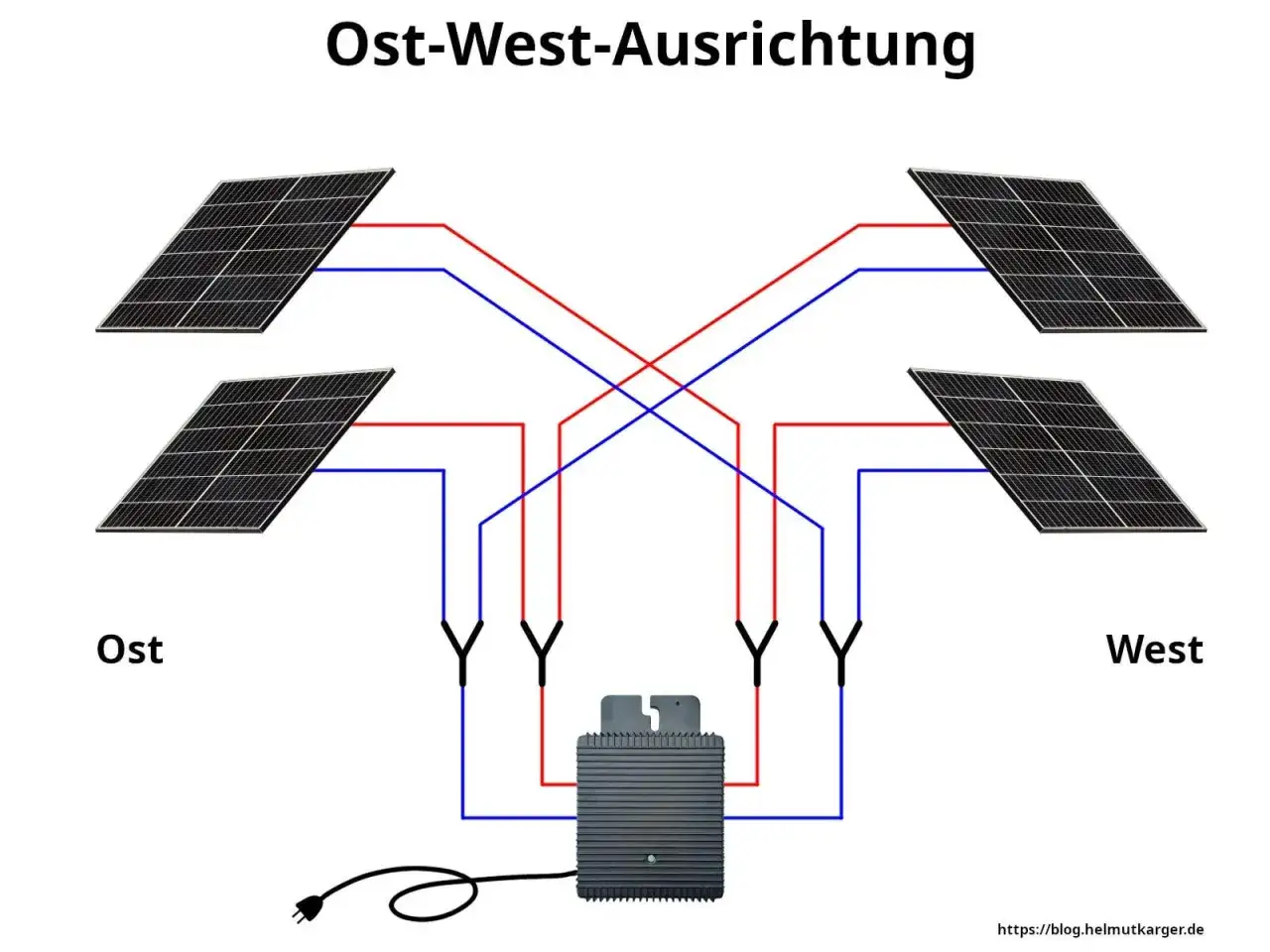

Bei einem gemeinsamen MPPT werden die Ost- und West-Strings erst parallel zusammengeführt. Diese Lösung wird häufig als Polystring-Verschaltung bezeichnet. Sie kann bei gleich langen Strings gut funktionieren, weil die beiden Dachseiten zu unterschiedlichen Tageszeiten Leistung beitragen und die Mittagsspitze abgeflacht wird.
Lesen Sie auch: Solar-Einspeisung richtig planen - Vergütung, Speicher und Anmeldung
Verschattung verändert die Bewertung
Eine unverschattete Ostfläche und eine unverschattete Westfläche lassen sich deutlich leichter kombinieren als ein Ost-String mit Schornsteinverschattung und ein vollständig freier West-String. Der gemeinsame Tracker erhält dann eine stark veränderte Kennlinie und kann den optimalen Punkt des weniger betroffenen Strings verfehlen.
Bei wiederkehrender Verschattung bevorzuge ich einen eigenen MPPT pro Dachseite. Falls das nicht möglich ist, können Moduloptimierer oder Modulwechselrichter helfen. Sie erhöhen aber die Zahl der Komponenten, den Installationsaufwand und die Anforderungen an Wartung und Fehlersuche.
Zwei MPPT oder ein gemeinsamer Tracker
Hat der Wechselrichter zwei tatsächlich unabhängige MPP-Tracker, würde ich Ost und West normalerweise getrennt anschließen. Jeder Tracker kann dann seine Spannung selbst regeln. Das ist besonders bei unterschiedlichen Stringlängen, Schatten oder abweichenden Modultypen wertvoll.
Ein gemeinsamer Tracker ist trotzdem nicht grundsätzlich falsch. Er kann wirtschaftlich interessant sein, wenn die Strings gleich lang sind, kaum Verschattung auftritt und der Wechselrichter für den höheren Gesamtstrom ausgelegt ist. In geeigneten Anlagen bleiben die zusätzlichen Ertragsverluste oft gering, während ein kleinerer Wechselrichter und weniger Komponenten möglich sind.
| Variante | Stärken | Grenzen | Meine Einschätzung |
|---|---|---|---|
| Ost und West an zwei MPPT | optimale Regelung, bessere Trennung, einfachere Diagnose | Wechselrichter muss passende Eingänge besitzen | bevorzugte Lösung bei ausreichender Geräteauswahl |
| Ost und West parallel an einem MPPT | weniger Eingänge, einfache und oft günstige Auslegung | gemeinsamer Arbeitspunkt, Stromgrenze beachten | gut bei gleichen Strings und wenig Schatten |
| Leistungsoptimierer | flexibel bei Schatten und unterschiedlichen Modulen | mehr Elektronik auf dem Dach, zusätzliche Kosten | sinnvoll bei konkreten Problemen, nicht automatisch nötig |
| Modulwechselrichter | jedes Modul arbeitet weitgehend unabhängig | mehr Geräte und häufig aufwendigere Wartung | interessant für kleine, kleinteilige oder stark verschattete Flächen |
Wichtig ist eine häufige Verwechslung: Zwei Steckplätze am Wechselrichter bedeuten nicht automatisch zwei MPPT. Manche Geräte besitzen zwei Anschlussbuchsen, die intern nur zu einem Tracker gehören. Vor dem Anschließen muss im Schaltplan des Herstellers geprüft werden, welche Eingänge wirklich unabhängig arbeiten.
So plane ich die Verschaltung Schritt für Schritt
Am Anfang steht nicht der Y-Stecker, sondern die elektrische Auslegung. Ich notiere für jedes Modul mindestens Voc, Vmp, Isc und Imp. Voc ist die Leerlaufspannung, Vmp die Spannung am maximalen Leistungspunkt, Isc der Kurzschlussstrom und Imp der Strom am MPP.
- Strings nach Dachseite bilden. Ost- und West-Module werden getrennt betrachtet. Innerhalb eines Strings sollten Richtung, Neigung und Verschattung möglichst ähnlich sein.
- Stringspannung berechnen. Die Leerlaufspannung aller in Reihe geschalteten Module muss auch bei tiefen Außentemperaturen unter der maximalen DC-Spannung des Wechselrichters bleiben.
- MPPT-Bereich prüfen. Die Betriebsspannung des Strings muss im zulässigen MPP-Spannungsbereich liegen. Ein sehr kurzer String kann an heißen Tagen oder bei schwacher Einstrahlung außerhalb des optimalen Bereichs geraten.
- Gesamtstrom addieren. Bei parallelen Strings werden die Ströme zusammengezählt. Der maximale Eingangsstrom des MPPT darf dabei nicht überschritten werden.
- Rückstrom und Absicherung klären. Je nach Anzahl der Strings, Modulkennwerten und Wechselrichter können String-Sicherungen oder eine Generatoranschlussbox erforderlich sein.
- Verschattung simulieren. Eine Jahresprognose mit realen Dachflächen zeigt, ob getrennte MPPT den Mehrpreis durch zusätzlichen Ertrag und bessere Eigenverbrauchszeiten rechtfertigen.
Ein praxisnahes Beispiel wäre eine Anlage mit zehn identischen 430-Wp-Modulen im Osten und zehn im Westen. Jeder String hat dann etwa 4,3 kWp. Sind Vmp und Strom kompatibel, kann die Parallelschaltung an einem geeigneten MPPT möglich sein. Bei zwei MPPT würde ich die Strings trotzdem meist getrennt anschließen, weil die Regelung transparenter bleibt und spätere Änderungen leichter fallen.
Bei der Montage gehören außerdem passende Steckverbinder desselben Systems, korrekt dimensionierte DC-Leitungen und ein sauberer Potentialausgleich zur Planung. Die Arbeiten an der Gleichstromseite einer netzgekoppelten Anlage sollten in Deutschland einem qualifizierten Fachbetrieb überlassen werden. Auch bei abgeschaltetem Wechselrichter können PV-Module gefährliche Gleichspannung erzeugen.
Welche Fehler später Leistung und Sicherheit kosten
Der häufigste Fehler ist die Annahme, dass jede beliebige Kombination aus Ost- und West-Modulen automatisch funktioniert. Unterschiedliche Ausrichtung allein ist meist beherrschbar, eine Kombination aus verschiedenen Modulspannungen, ungleichen Stringlängen und Schatten kann den gemeinsamen Tracker jedoch deutlich ausbremsen.
- Strings mit verschiedener Modulzahl parallel verbinden: Die MPP-Spannungen passen oft nicht ausreichend zusammen.
- Maximalen Eingangsstrom übersehen: Die Leistung der Module wird addiert, aber auch der mögliche Strom am MPPT steigt.
- Voc nur bei Standardbedingungen prüfen: Bei Kälte steigt die Leerlaufspannung und kann die DC-Grenze des Wechselrichters überschreiten.
- Zwei Buchsen mit zwei MPPT verwechseln: Das führt zu einer falschen Anlagenplanung.
- Verschattete Strings unkritisch parallel schalten: Ein gemeinsamer Tracker kann den optimalen Arbeitspunkt schlechter finden.
- Steckverbinder verschiedener Hersteller mischen: Mechanisch passende Stecker sind nicht automatisch elektrisch und dauerhaft sicher kompatibel.
- Y-Verteiler ohne Schutzkonzept einsetzen: Parallelströme und mögliche Rückströme müssen zur Auslegung der Module und Sicherungen passen.
Ein weiterer Irrtum lautet, dass eine ungünstige Parallelschaltung sofort Module beschädigt. Häufig zeigt sich zunächst nur ein Ertragsverlust. Falsch dimensionierte Sicherungen, überlastete Eingänge, fehlerhafte Steckverbindungen oder eine zu hohe Stringspannung können allerdings echte Sicherheitsrisiken darstellen.
Wer bereits eine Anlage besitzt, kann die Diagnose über Tageskurven unterstützen. Ein Ost-String sollte sein Leistungsmaximum eher am Vormittag erreichen, der West-String eher am Nachmittag. Ungewöhnlich gleiche Spannungsverläufe, wiederkehrende Begrenzungen oder stark unterschiedliche spezifische Erträge sind gute Gründe, die Stringplanung und die Messwerte durch einen Fachbetrieb prüfen zu lassen.
Die sinnvollste Entscheidung hängt an drei Daten
Für die konkrete Entscheidung brauche ich vor allem drei Informationen: Stringlänge, MPP-Spannung und Verschattung. Sind die Strings gleich lang, stammen die Module aus derselben Baureihe und bleiben die Dachflächen frei von Schatten, kann das gemeinsame Parallelschalten von Ost und West eine technisch solide Lösung sein.
Sobald die Bedingungen auseinanderlaufen, gewinnt die getrennte Regelung an Wert. Zwei unabhängige MPPT, eine alternative Wechselrichtertopologie oder gezielt eingesetzte Optimierer verhindern dann, dass die stärkere Dachseite durch die schwächere ausgebremst wird. Ich würde die Entscheidung nicht nach dem kürzesten Kabelweg treffen, sondern nach einer überprüften Auslegung mit den echten Daten des Wechselrichters und der Module.
Eine gute Ost-West-Anlage muss nicht in jeder Viertelstunde die höchste Spitzenleistung liefern. Ihr Vorteil liegt oft in der breiteren Stromproduktion über den Tag, was Eigenverbrauch, Wärmepumpe und Batteriespeicher zugutekommen kann. Genau deshalb ist eine sauber geplante, etwas flachere Erzeugungskurve in vielen Gebäuden wertvoller als eine maximal konzentrierte Mittagsspitze.
