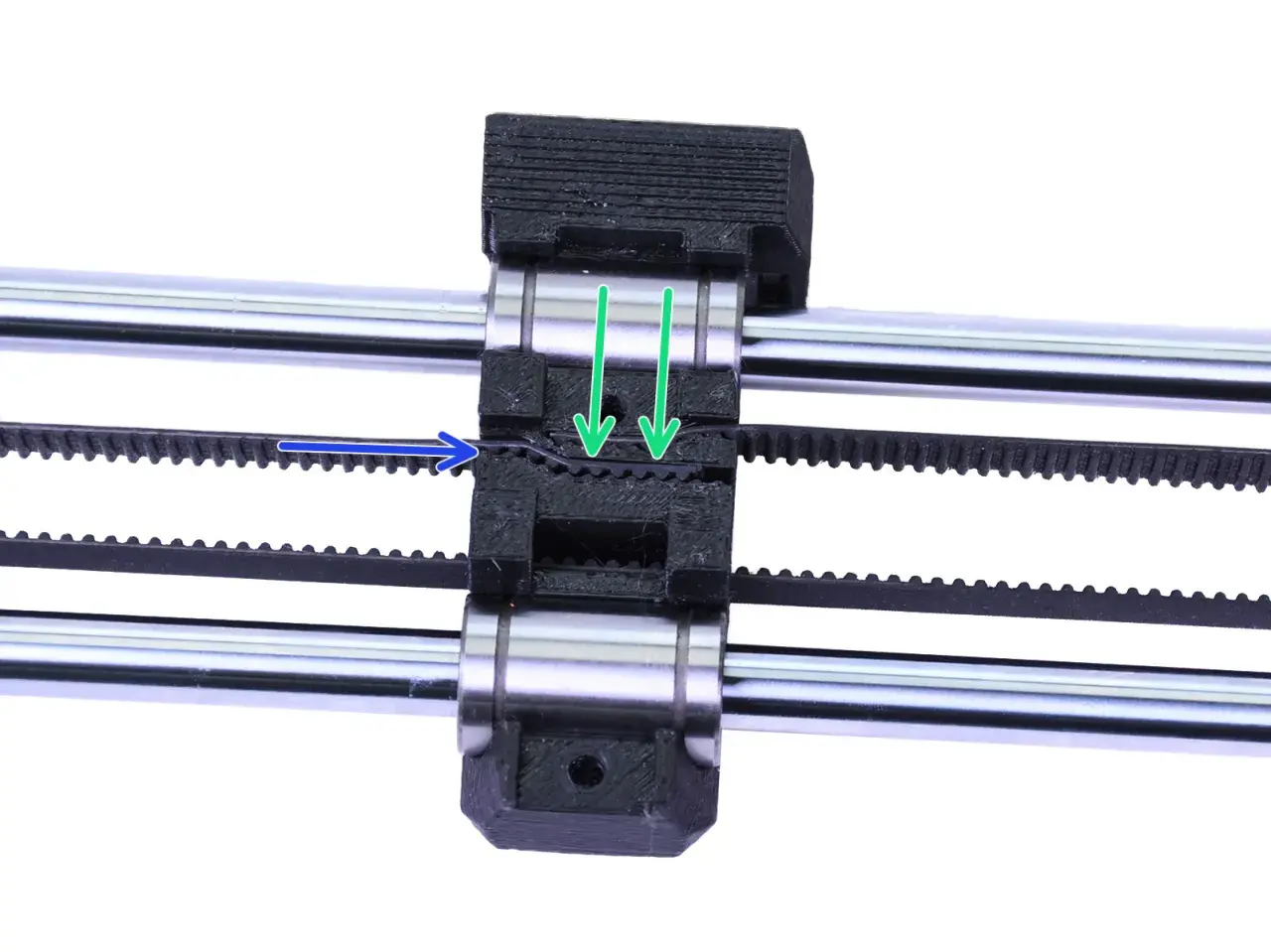

Pfeift ein Lüfter beim Anlaufen, rutscht der Antrieb durch oder wird ein Keilriemen auffällig heiß, liegt die Ursache oft in einer falschen Vorspannung. Ich zeige, wie sich ein Keilriemen sicher und kontrolliert einstellen lässt, welche Messmethoden sinnvoll sind und wann Nachspannen allein nicht mehr genügt.
Die richtige Spannung schützt Riemen, Lager und die gesamte Maschine
- Motor stillsetzen und sichern, bevor der Riemenantrieb geprüft oder eingestellt wird.
- Herstellerwert verwenden, denn Profil, Länge, Scheibendurchmesser und Belastung bestimmen die Sollspannung.
- Zu geringe Spannung verursacht Schlupf, Geräusche, Wärme und vorzeitigen Verschleiß.
- Zu hohe Spannung belastet Wellen und Lager unnötig und kann deren Lebensdauer deutlich verkürzen.
- Nach dem Einstellen den Riemen von Hand durchdrehen und die Messung erneut durchführen.
Keilriemen spannen bedeutet mehr als nur kräftig nachzuziehen
Ein Keilriemen überträgt die Antriebskraft durch Reibung zwischen seinen Flanken und den Rillen der Riemenscheiben. Die Vorspannung muss deshalb so hoch sein, dass der Riemen auch bei der vorgesehenen Last sicher greift, aber nicht so hoch, dass Lager, Wellen und Riemenkörper unnötig belastet werden.
Ich orientiere mich bei der Einstellung nie am Gefühl allein. Ein Riemen kann sich mit dem Daumen plausibel gespannt anfühlen und trotzdem deutlich außerhalb des zulässigen Bereichs liegen. Entscheidend sind immer die Angaben des Maschinen- oder Riemenherstellers, denn ein kurzer Riemen mit kleinem Scheibendurchmesser braucht andere Werte als ein langer Riemen in einem langsam laufenden Ventilatorantrieb.
Bei zu geringer Spannung rutscht der Riemen besonders beim Start oder bei Lastwechseln. Typische Folgen sind ein quietschendes Geräusch, glänzende Flanken, steigende Temperatur und schwarzer Abrieb im Schutzgehäuse. Eine zu hohe Spannung zeigt sich dagegen häufig durch laute Lagergeräusche, erhöhte Schwingungen oder eine ungewöhnlich kurze Lebensdauer der Lager.
Vor dem Einstellen Verschleiß und Ausrichtung prüfen
Nachspannen ist nur dann sinnvoll, wenn der Riemen selbst noch in Ordnung ist. Risse, ausgefranste Kanten, spröde Stellen, Ölspuren, starke Verglasung oder ein sichtbar ungleichmäßiges Profil sprechen für einen Austausch. Ein verschlissener Riemen wird durch mehr Spannung nicht wieder zuverlässig, sondern läuft meist nur noch heißer.
Riemenscheiben und Riemenflucht
Beide Riemenscheiben müssen in einer Flucht liegen. Schon eine geringe Winkelfehlstellung kann zu einseitigem Kantenverschleiß, seitlichem Wandern und zusätzlicher Geräuschentwicklung führen. Ich prüfe deshalb vor dem Spannen, ob die Scheiben parallel stehen und der Riemen sauber in den Rillen läuft.
Auch die Rillen selbst verdienen einen Blick. Sind sie eingelaufen, rostig oder beschädigt, kann der Riemen trotz korrekter Vorspannung rutschen. Berührt ein Keilriemen den Nutgrund, passt das Profil nicht zur Scheibe oder ist die Scheibe zu stark verschlissen. In diesem Fall muss die Ursache behoben werden, bevor ein neuer Riemen montiert wird.
Lesen Sie auch: Kugellager montieren ohne Schäden: So gelingt der Einbau
Bei mehreren Riemen immer den kompletten Satz betrachten
Bei einem Mehrfachantrieb sollten Riemen mit gleicher Länge und möglichst aus einem abgestimmten Satz verwendet werden. Wird nur ein einzelner Riemen ersetzt, übernimmt der neue Riemen oft mehr Last als die bereits gedehnten alten Riemen. Das führt zu ungleichmäßiger Belastung und kann den neuen Riemen frühzeitig zerstören.
So stelle ich die Spannung Schritt für Schritt ein
Vor Beginn schalte ich den Motor vollständig ab, trenne ihn von der Energieversorgung und sichere ihn gegen unbeabsichtigtes Einschalten. Schutzhauben dürfen nur entfernt werden, wenn die Anlage stillsteht. Bei heißen Maschinen warte ich, bis der Antrieb abgekühlt ist, weil sich Material und Messwert durch die Temperatur verändern können.
- Riemen und Scheiben kontrollieren. Beschädigte oder verölte Bauteile zuerst ersetzen beziehungsweise reinigen.
- Herstellerdaten ermitteln. Benötigt werden meist Riemenprofil, Riemenlänge, kleinster Scheibendurchmesser und der Zustand des Riemens, also neu oder eingelaufen.
- Befestigungen lösen. Bei einem Motor auf Spannschlitten werden die Befestigungsschrauben nur so weit gelöst, dass sich der Motor kontrolliert verschieben lässt.
- Spannung gleichmäßig verändern. Der Motor wird in der Regel vom Gegenantrieb wegbewegt. Hebeln mit einem Schraubendreher oder Montiereisen beschädigt Riemen und Scheiben.
- Riemen von Hand durchdrehen. Zwei bis drei Umdrehungen verteilen die Spannung besser über den gesamten Umfang und setzen den Riemen in den Rillen.
- Erneut messen und ausrichten. Erst wenn der Messwert passt und der Riemen mittig läuft, werden die Befestigungsschrauben mit dem vorgeschriebenen Drehmoment angezogen.
- Probelauf durchführen. Nach dem kurzen Lauf wird der Antrieb erneut abgeschaltet und auf Schlupf, Geräusche, Laufspur und Erwärmung geprüft.
Die oft genannte Daumenprobe ist nur eine grobe Vorprüfung. Bei manchen Maschinen wird beispielsweise eine Durchbiegung von etwa 10 mm bei rund 45 N Druckkraft verlangt. Andere Betriebsanleitungen nennen für neue Riemen 6 bis 8 mm und für eingelaufene Riemen 7 bis 9 mm. Diese Unterschiede zeigen, warum ein pauschaler Wert nicht zuverlässig ist.
Welche Messmethode zur Anlage passt
Für einen einfachen Nebenantrieb kann die Durchbiegungsmethode ausreichen, sofern der Sollwert bekannt ist. In industriellen Anlagen mit hoher Leistung, langen Achsabständen oder schwer zugänglichen Riemen bevorzuge ich ein geeignetes Messgerät. Damit wird die Einstellung reproduzierbar und hängt weniger von der Erfahrung der einzelnen Person ab.
| Messmethode | Geeignet für | Stärke | Grenze |
|---|---|---|---|
| Daumenprobe | Einfache Sicht- und Funktionskontrolle | Schnell und ohne Werkzeug | Sehr ungenau, keine belastbare Einstellung |
| Kraft-Durchbiegung | Gut zugängliche Standardantriebe | Praktisch und vergleichsweise günstig | Sollkraft und Durchbiegung müssen bekannt sein |
| Frequenzmessung | Industrie, Lüfter, Pumpen und schwer zugängliche Antriebe | Wiederholbar und präzise | Riemendaten und korrekter Messpunkt sind erforderlich |
| Direkte Spannkraftmessung | Wartung mit definierten Prüfabläufen | Gute Kontrolle bei standardisierten Anlagen | Messgerät muss zum Riemen und Bereich passen |
Bei der Kraft-Durchbiegungsmethode wird der Riemen in der Mitte der längsten freien Strecke belastet. Als technische Näherung kann die Strangspannung aus Kraft, freier Spannweite und Durchbiegung berechnet werden. Für die Praxis zählt jedoch der Wert aus der passenden Herstellertabelle, weil Riemenprofil, Material und Antriebsauslegung die tatsächliche Belastbarkeit beeinflussen.
Die Frequenzmethode arbeitet mit der Eigenfrequenz des stillstehenden Riemens. Der Riemen wird leicht angeschlagen und das Messgerät erfasst die Schwingung. Eine höhere gemessene Frequenz bedeutet in der Regel eine höhere Vorspannung. Das Verfahren ist besonders hilfreich, wenn der Riemen nicht direkt mit einer Kraftlehre erreichbar ist.
Geräusche und Verschleiß richtig deuten
Ein kurzes Quietschen beim Start ist ein deutlicher Hinweis auf Schlupf, aber nicht automatisch ein Beweis für einen zu lockeren Riemen. Auch Öl, eine falsche Riemenbreite, verschlissene Scheiben oder eine Überlastung können dahinterstecken. Ich prüfe deshalb immer zuerst die gesamte Kraftübertragung und erhöhe die Spannung nicht blind.
- Quietschen beim Anlaufen: Spannung, Verschmutzung und Lastspitze prüfen.
- Schwarzer Staub: häufiges Zeichen für Schlupf oder falsche Riemenflanken.
- Einseitig abgenutzte Kante: Riemenscheiben stehen wahrscheinlich nicht korrekt zueinander.
- Starke Wärme: Schlupf, Überlastung oder zu hohe Vorspannung möglich.
- Schwingungen: Riemen, Scheiben, Wellenlagerung und Rundlauf kontrollieren.
- Riemen sitzt ungewöhnlich tief: Profil passt nicht oder die Riemenscheibe ist verschlissen.
Ein neuer Riemen kann sich nach den ersten Betriebsstunden noch setzen. Deshalb verlangen viele Hersteller eine zweite Kontrolle nach einer kurzen Einlaufphase. Der konkrete Zeitpunkt hängt von der Maschine ab. Entscheidend ist, dass der Riemen nach der Kontrolle nicht heiß läuft und der Messwert weiterhin innerhalb des angegebenen Bereichs liegt.
Wann Nachspannen nicht mehr ausreicht
Wenn der Einstellweg des Motors bereits ausgeschöpft ist, lässt sich die gewünschte Spannung nicht dauerhaft herstellen. Dann ist häufig der Riemen gelängt, die falsche Länge montiert oder eine Riemenscheibe verschlissen. Ein stärkeres Ziehen am Motor ist in diesem Fall keine Reparatur, sondern verschiebt das Problem auf Lager und Wellen.
Auch bei wiederholtem Nachspannen innerhalb kurzer Zeit sollte ich nicht einfach weiter korrigieren. Ein gesunder Antrieb braucht normalerweise keine ständigen Nachstellungen. Wiederkehrender Schlupf deutet eher auf Überlastung, fehlerhafte Ausrichtung, falsches Profil oder eine beschädigte Scheibe hin.
Bei sicherheitskritischen Anlagen, großen Maschinen und schwer zugänglichen Antrieben gehört die Prüfung in die Hände einer qualifizierten Fachkraft. Das gilt besonders dort, wo ein Riemenbruch Folgeschäden, Produktionsstillstand oder eine Gefährdung von Personen verursachen kann.
Ein kleiner Prüfplan für dauerhaft ruhigen Lauf
Für die laufende Wartung reicht ein klarer Rhythmus. Bei stark belasteten Industrieantrieben kontrolliere ich Riemen und Scheiben mindestens im Rahmen der vorgesehenen Wartungsintervalle, bei staubiger, heißer oder feuchter Umgebung entsprechend häufiger. Sichtkontrolle, Messung und kurze Funktionsprüfung gehören dabei zusammen.
- Riemen auf Risse, Abrieb, Öl und Verglasung prüfen.
- Riemenscheiben auf Flucht, Rillenform und Verschleiß kontrollieren.
- Spannung mit dem passenden Sollwert vergleichen.
- Nach jeder Korrektur den Riemen von Hand durchdrehen und erneut messen.
- Nach dem Einlaufen eines neuen Riemens eine zweite Kontrolle einplanen.
Meine wichtigste Faustregel lautet deshalb: so straff wie vorgeschrieben, aber nicht straffer. Wer den Herstellerwert misst, die Ursache von Geräuschen untersucht und den Zustand des gesamten Antriebs berücksichtigt, verlängert nicht nur die Lebensdauer des Keilriemens, sondern schützt auch die Lager und reduziert ungeplante Stillstände.
