Wer eine 12- oder 24-Volt-Anlage plant, steht schnell vor der Frage „Was ist ein DC-Motor?“ und welche Bauform zur eigenen Anwendung passt. Ein solcher Antrieb wandelt Gleichstrom in eine kontrollierte Drehbewegung um und steckt in deutlich mehr Technik, als viele vermuten. Ich erkläre die Funktion, wichtige Bauarten, typische Einsatzgebiete sowie die Punkte, die bei Auswahl, Steuerung und Wartung wirklich zählen.
Ein Gleichstrommotor macht elektrische Energie direkt nutzbar
- Grundprinzip: Gleichstrom erzeugt im Magnetfeld eine Kraft, die den Rotor in Drehung versetzt.
- Typische Spannung: In Gebäudetechnik und Kleinmaschinen sind 12 V und 24 V besonders verbreitet.
- Regelung: Die Drehzahl lässt sich bei vielen DC-Motoren einfach über die Versorgungsspannung oder PWM steuern.
- Bauformen: Bürstenmotoren sind günstig und unkompliziert, BLDC-Motoren arbeiten langlebiger und leiser.
- Wichtiger Praxispunkt: Anlaufstrom, Drehmoment, Einschaltdauer und Umgebung müssen zur Anwendung passen.
Was ein DC-Motor grundsätzlich ist
Ein DC-Motor ist die englische Bezeichnung für einen Gleichstrommotor. Er nimmt elektrische Energie aus einer Batterie, einem Netzteil oder einem Gleichspannungs-Zwischenkreis auf und gibt sie als mechanische Drehbewegung an einer Welle ab.
Das Grundprinzip beruht auf der Lorentzkraft. Ein stromdurchflossener Leiter befindet sich in einem Magnetfeld und wird dadurch seitlich bewegt. Ordnet man mehrere Leiter zu einer Wicklung an, entsteht ein Drehmoment. Genau dieses Drehmoment treibt den Rotor an.
In der Praxis ist die Bezeichnung etwas weiter gefasst. Ein klassischer Gleichstrommotor besitzt Bürsten und einen Kommutator. Ein sogenannter bürstenloser DC-Motor, kurz BLDC, wird dagegen elektronisch kommutiert und ist technisch näher mit einer permanenterregten Synchronmaschine verwandt. Die Gleichspannung wird dabei durch die Elektronik in ein passendes Drehfeld umgewandelt.
So arbeiten Rotor, Magnetfeld und Kommutator zusammen

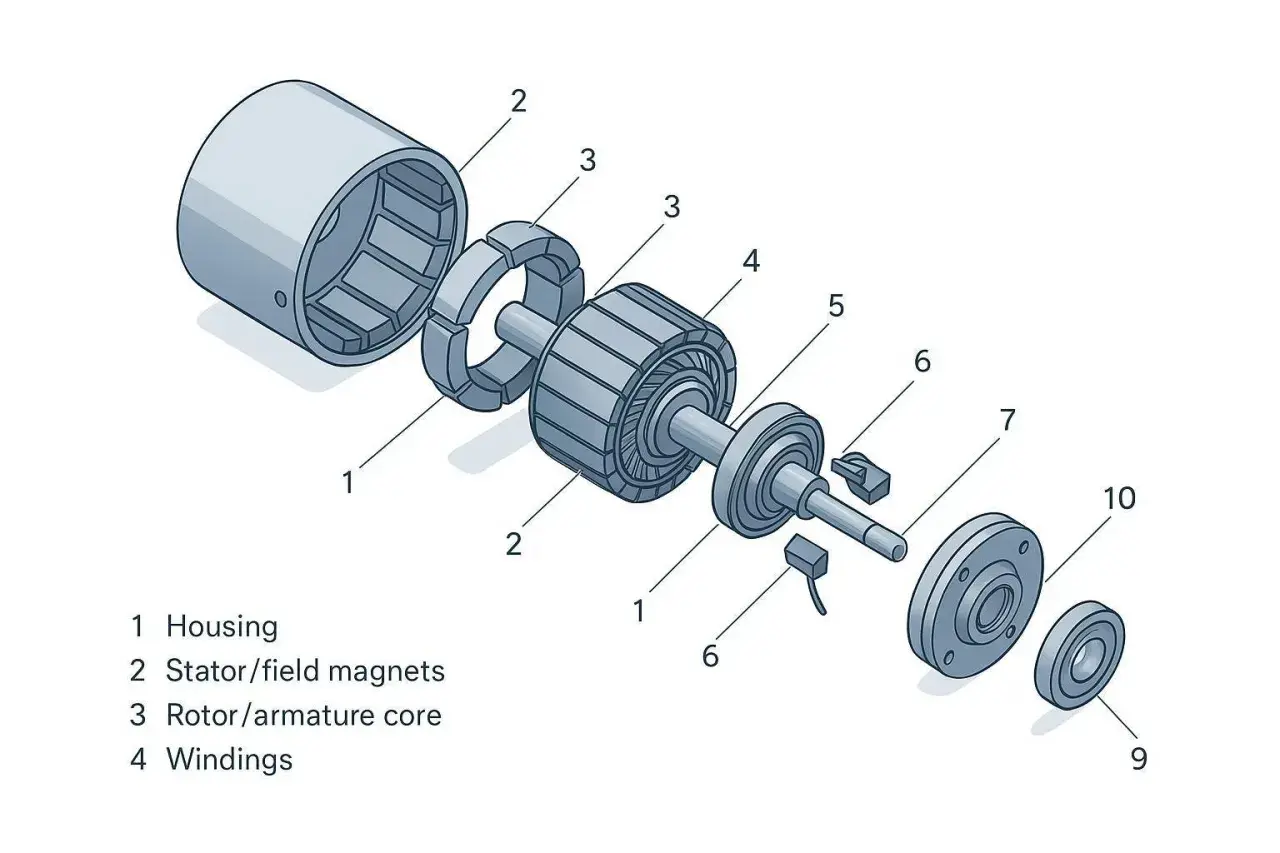

Die wichtigsten Bauteile

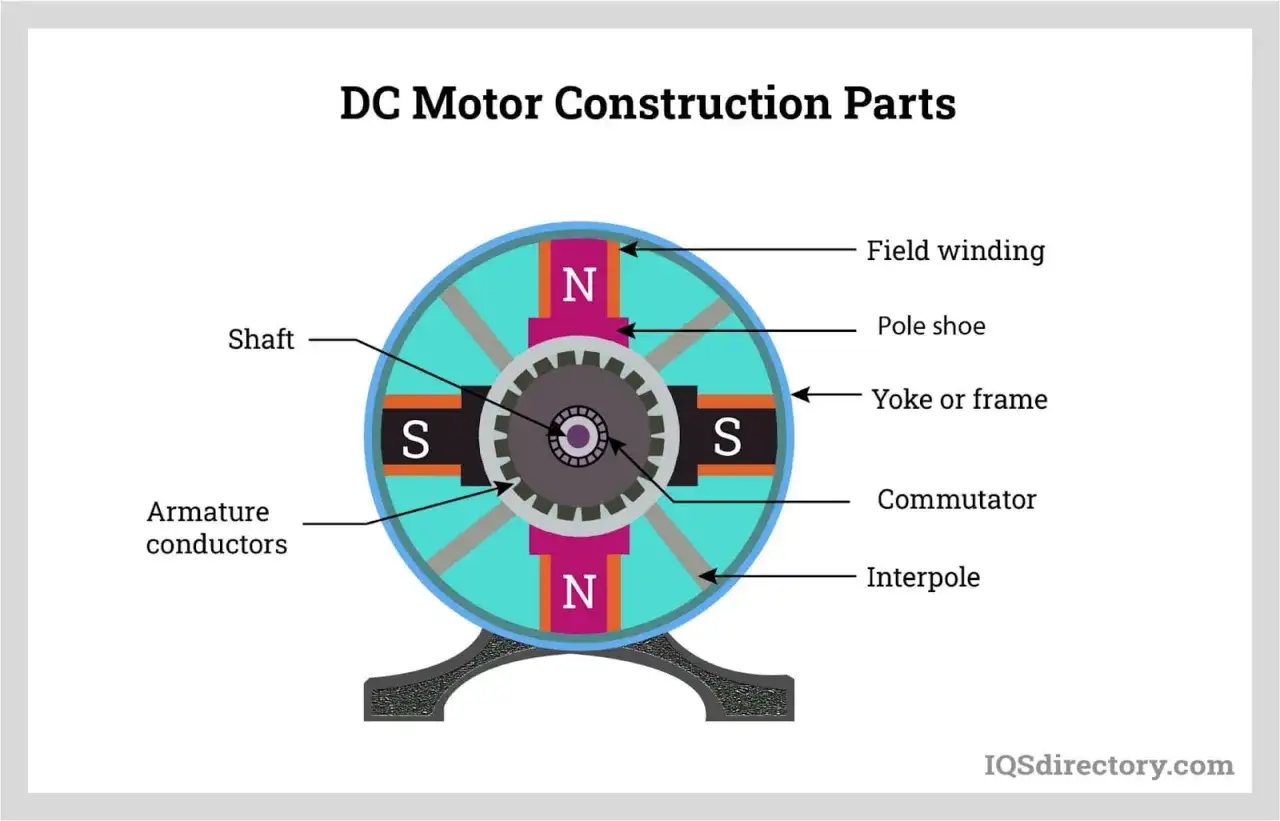

Der Stator bildet den feststehenden Teil des Motors. Er erzeugt das Magnetfeld entweder mit Permanentmagneten oder mit Erregerwicklungen. Im Inneren dreht sich der Rotor, der bei einem klassischen Motor die Ankerwicklung trägt.
Die elektrische Verbindung zum drehenden Rotor übernimmt der Kommutator, auch Stromwender genannt. Er besteht aus voneinander isolierten Kupfersegmenten. Über die Bürsten wird Strom zugeführt, während der Kommutator die Stromrichtung in den einzelnen Rotorwicklungen im richtigen Moment umkehrt.
Warum der Motor nicht einfach stehen bleibt
Würde der Strom ständig in derselben Richtung durch eine einzelne Spule fließen, würde sich der Rotor nur bis zu einer bestimmten Stellung drehen. Durch die regelmäßige Umpolung bleibt das Drehmoment in Bewegungsrichtung erhalten. Der Motor läuft dadurch kontinuierlich weiter.
Mit steigender Drehzahl entsteht eine Gegenspannung. Sie wirkt der angelegten Spannung entgegen und begrenzt den Strom im laufenden Betrieb. Beim Start fehlt diese Gegenspannung, weshalb der Anlaufstrom deutlich höher sein kann als der Nennstrom. Ein Netzteil, Schalter oder Motortreiber muss diesen kurzen, aber wichtigen Belastungszustand verkraften.
Was Spannung, Strom und Last bewirken
- Eine höhere Spannung führt bei gleicher Last meist zu einer höheren Drehzahl.
- Ein höherer Motorstrom bedeutet grundsätzlich mehr Drehmoment, erhöht aber auch die Wärmeentwicklung.
- Eine zu hohe mechanische Last lässt den Motor langsamer werden und kann ihn überhitzen.
- Die Drehrichtung ändert sich bei einem klassischen DC-Motor meist durch das Umpolen der Versorgung.
Für die grobe Auslegung reicht oft die Beziehung Leistung = Spannung × Strom. Die tatsächlich nutzbare mechanische Leistung liegt wegen Reibung, Wärme und elektrischer Verluste darunter. Ein Motor mit 24 V und 2 A nimmt beispielsweise ungefähr 48 W elektrische Leistung auf, gibt aber nicht automatisch 48 W an der Welle ab.
Welche Bauarten im Alltag und in der Industrie vorkommen
| Bauart | Stärken | Grenzen | Typische Anwendung |
|---|---|---|---|
| Permanentmagnetischer Bürstenmotor | Günstig, kompakt, leicht anzusteuern | Bürstenverschleiß, elektrische Störungen | Stellantriebe, Pumpen, Spielzeug, kleine Maschinen |
| Reihenschlussmotor | Sehr hohes Anlaufmoment | Drehzahl darf nicht unbelastet stark ansteigen | Ältere Fahrantriebe, Hub- und Zuganwendungen |
| Nebenschluss- oder fremderregter Motor | Gut regelbare Drehzahl | Aufwendigerer elektrischer Aufbau | Industrieantriebe und Prüfstände |
| BLDC-Motor | Langlebig, leise, effizient, wenig Wartung | Elektronischer Controller erforderlich | Lüfter, Robotik, Fördertechnik, moderne Fahrzeuge |
Für einfache Kleinmechanismen ist ein Permanentmagnetmotor mit Bürsten oft völlig ausreichend. Ich halte ihn besonders dann für sinnvoll, wenn die Kosten niedrig bleiben sollen und der Antrieb nicht rund um die Uhr läuft.
Bei vielen Betriebsstunden, niedriger Geräuschentwicklung oder hoher Dynamik spielt der BLDC-Motor seine Vorteile aus. Dafür braucht er einen passenden Controller, der Rotorlage, Kommutierung und häufig auch die Drehzahlregelung übernimmt. Ein BLDC-Motor ist deshalb nicht automatisch die bessere Wahl, wenn die Steuerung möglichst simpel bleiben soll.
Wo Gleichstrommotoren eingesetzt werden
DC-Motoren passen besonders gut zu Anwendungen mit Batterie- oder Kleinspannung. In der Gebäudetechnik bewegen sie beispielsweise Jalousien, Klappen, Ventile, Schlösser oder kleine Pumpen. Die niedrige Betriebsspannung erleichtert die Integration in Steuerungen und reduziert das Risiko bei Wartungsarbeiten, ersetzt aber keine fachgerechte elektrische Absicherung.
In der Industrie findet man sie in Fördermechanismen, Dosieranlagen, Zuführungen und kompakten Positionierantrieben. Häufig kommt ein Getriebe hinzu. Es reduziert die Drehzahl und erhöht das Drehmoment, sodass der Motor beispielsweise eine schwere Klappe langsam und kontrolliert bewegen kann.
Auch in Fahrzeugen sind Gleichstromantriebe weit verbreitet. Fensterheber, Scheibenwischer, Sitzverstellungen und kleine Lüfter nutzen häufig 12- oder 24-Volt-Systeme. Entscheidend ist hier nicht nur die Motorleistung, sondern auch die Fähigkeit, kurze Lastspitzen, Vibrationen und wechselnde Temperaturen auszuhalten.
Für eine präzise Positionierung genügt ein einfacher DC-Motor allein oft nicht. Dann kommen Encoder, Endschalter oder eine Strommessung hinzu. Ein Encoder erfasst die Drehbewegung und liefert der Steuerung Rückmeldung über Position und Geschwindigkeit.
DC-Motor, BLDC und AC-Motor richtig unterscheiden
Die Begriffe werden im Alltag häufig vermischt. Für eine belastbare Entscheidung sollte ich zuerst klären, welche Energiequelle vorhanden ist, wie genau die Bewegung geregelt werden muss und wie lange der Motor täglich läuft.
| Kriterium | Bürstenbehafteter DC-Motor | BLDC-Motor | AC-Motor |
|---|---|---|---|
| Versorgung | Gleichspannung | Gleichspannung mit Elektronik | Wechselspannung |
| Ansteuerung | Sehr einfach bis mittel | Controller erforderlich | Direkt oder über Frequenzumrichter |
| Wartung | Bürsten und Kommutator verschleißen | Geringer mechanischer Verschleiß | Gering, abhängig von der Bauform |
| Regelbarkeit | Gut, besonders mit PWM | Sehr gut mit passendem Regler | Mit Frequenzumrichter sehr gut |
| Typische Stärke | Niedrige Kosten und einfacher Aufbau | Effizienz, Lebensdauer und Laufruhe | Robuste industrielle Dauerantriebe |
PWM steht für Pulsweitenmodulation. Dabei wird die Versorgung sehr schnell ein- und ausgeschaltet. Das Verhältnis von Ein- zu Ausschaltzeit bestimmt die mittlere Motorleistung und ermöglicht eine effiziente Drehzahlregelung, ohne die Spannung mit einem großen Widerstand zu verheizen.
Ein häufiger Denkfehler lautet, ein BLDC-Motor sei einfach ein klassischer Gleichstrommotor ohne Bürsten. Für den Anwender ist die Bezeichnung verständlich, technisch arbeitet der Antrieb jedoch mit elektronisch erzeugten Phasenströmen. Das beeinflusst die Auswahl des Controllers und die Diagnose bei Störungen.
Darauf kommt es bei Auswahl und Betrieb an
Die Nennspannung ist nur der erste Prüfpunkt. Ein Motor mit 24 V darf nicht dauerhaft an 36 V betrieben werden, nur weil er dann schneller läuft. Neben Spannung und Nennstrom müssen Drehzahl, Drehmoment und Betriebsart zur Mechanik passen.
Die wichtigsten Auswahlfragen
- Welche Last muss bewegt werden und welches Drehmoment wird dafür benötigt?
- Welche Drehzahl ist an der Welle tatsächlich erforderlich?
- Läuft der Motor dauerhaft, nur kurzzeitig oder in häufigen Start-Stopp-Zyklen?
- Wird ein Getriebe, eine Bremse, ein Encoder oder ein Endschalter benötigt?
- Wie warm, feucht, staubig oder vibrationsreich ist die Umgebung?
- Kann das Netzteil den erhöhten Anlaufstrom liefern?
Bei einer Klappe oder einem Ventil ist eine niedrige Geschwindigkeit oft wichtiger als maximale Leistung. In solchen Fällen ist ein kleiner Motor mit Getriebe meist die bessere Lösung als ein schneller Motor, der ständig elektronisch abgebremst wird.
Für den Einbau in Gebäuden und Maschinen zählen außerdem Schutzart, elektrische Entstörung und thermische Reserve. Ein Motor, der im Labor zehn Minuten funktioniert, ist nicht automatisch für einen Dauerbetrieb im Schaltschrank oder in einer staubigen Produktionsumgebung geeignet.
Lesen Sie auch: Wellendichtring einbauen - so bleibt die Welle dicht
Typische Fehler bei der Inbetriebnahme
Viele Probleme entstehen durch ein zu knapp dimensioniertes Netzteil. Der Motor startet zunächst scheinbar normal, die Spannung bricht beim Anlauf jedoch ein und die Steuerung schaltet ab. Ich plane deshalb lieber eine angemessene Reserve ein und prüfe den realen Anlauf unter Last.
Ebenso kritisch ist eine fehlende Freilaufbeschaltung bei induktiven Lasten. Beim Abschalten kann die Motorwicklung eine Spannungsspitze erzeugen, die Schalter oder Elektronik beschädigt. Je nach Schaltung kommen Freilaufdiode, geeignete H-Brücke oder ein speziell ausgelegter Motortreiber zum Einsatz.
Wartung und Fehlersuche ohne Rätselraten
Bei einem Bürstenmotor sind unregelmäßiger Lauf, Knistergeräusche, sichtbares Bürstenfeuer oder nachlassendes Drehmoment typische Hinweise auf Verschleiß am Kommutator oder an den Bürsten. Staub und Abrieb können zusätzlich die Kühlung und die elektrische Kontaktierung beeinträchtigen.
Bei der Fehlersuche gehe ich vom Einfachen zum Aufwendigeren. Zuerst prüfe ich Versorgungsspannung, Sicherung, Steckverbindungen und mechanische Blockaden. Danach folgt die Messung des Motorstroms im Leerlauf und unter Last. Ein ungewöhnlich hoher Strom deutet oft auf Überlast, Lagerschäden oder ein festgehendes Getriebe hin.
- Motor läuft nicht: Versorgung, Polarität, Schalter und Controller prüfen.
- Motor brummt nur: Anlaufstrom, Blockade oder fehlerhafte Kommutierung untersuchen.
- Motor wird heiß: Last, Einschaltdauer, Kühlung und Betriebsspannung kontrollieren.
- Drehzahl schwankt: Netzteil, PWM-Signal, Bürstenkontakt oder Rückführung prüfen.
- Starke Funkenbildung: Bürsten, Kommutator und mögliche Überlast zeitnah kontrollieren.
Bei BLDC-Motoren entfallen Bürstenprobleme, dafür kommen Controller, Sensoren und Steckverbindungen als zusätzliche Fehlerquellen hinzu. Eine saubere Parametrierung und ausreichende Wärmeabfuhr machen hier oft einen größeren Unterschied als ein nominell stärkerer Motor.
Die passende Entscheidung für die eigene Anwendung
Die kurze Antwort lautet: Ein DC-Motor wandelt Gleichstrom in mechanische Rotation um. Die beste Bauform hängt davon ab, ob einfache Ansteuerung, niedrige Kosten, lange Lebensdauer, hohe Präzision oder ein leiser Betrieb im Vordergrund stehen.
Für gelegentliche Bewegungen mit 12 oder 24 V reicht häufig ein bürstenbehafteter Motor mit Getriebe und Endschaltern. Für viele Betriebsstunden oder anspruchsvolle Regelaufgaben ist ein BLDC-Antrieb meist überzeugender. Bei robusten Dauerantrieben direkt am Wechselstromnetz kann dagegen ein AC-Motor mit passender Regelung wirtschaftlicher sein.
Mein wichtigster Praxistipp ist, den Motor nie isoliert auszuwählen. Erst das Zusammenspiel aus Last, Getriebe, Netzteil, Steuerung, Schutzbeschaltung und Betriebsdauer entscheidet, ob ein Antrieb zuverlässig arbeitet oder später unnötig Probleme verursacht.
