Ein Grundriss mit kleinen Kreisen, Schrägstrichen und Linien wirkt zunächst wie eine eigene Sprache. Wer die Elektrosymbole im Installationsplan richtig liest, erkennt jedoch schnell, wo Steckdosen, Leuchten, Schalter, Datenanschlüsse und Stromkreise vorgesehen sind. Ich zeige die wichtigsten Zeichen, typische Schaltbeziehungen, sinnvolle Planungshöhen und die Fehler, die später auf der Baustelle teuer werden können.
Die wichtigsten Zeichen machen aus dem Grundriss einen nutzbaren Elektroplan
- Steckdosen, Leuchten und Schalter werden im Grundriss mit genormten oder branchenüblichen Symbolen dargestellt.
- DIN EN 60617 bildet die Grundlage für viele grafische Schaltzeichen in Deutschland.
- Die Legende des Plans ist verbindlich, weil Symbole je nach Planer unterschiedlich ergänzt werden können.
- Richtwerte wie 30 cm für Steckdosen und 105 cm für Schalter helfen bei der Positionierung.
- Ein Installationsplan zeigt Anschlüsse und Anordnung, ersetzt aber keine Berechnung und Prüfung der Elektroanlage.
Was ein Installationsplan tatsächlich zeigt
Ein Elektroinstallationsplan überträgt die geplante elektrische Ausstattung auf den Gebäudegrundriss. Man sieht darin vor allem Anschlussstellen, Schaltstellen und Leitungswege. So lässt sich prüfen, ob eine Leuchte vom richtigen Schalter bedient wird und ob an den geplanten Möbeln genügend Steckdosen vorhanden sind.
In Wohngebäuden orientiert sich die Darstellung häufig an der DIN EN 60617. Für die Ausstattung und Planung elektrischer Anlagen in Wohnungen spielen außerdem die Normen der Reihe DIN 18015 eine wichtige Rolle. Trotzdem darf man nicht jedes Zeichen isoliert betrachten. Eine kleine Zusatzlinie oder ein Buchstabe kann die Funktion eines Symbols deutlich verändern.
Installationsplan und Stromlaufplan nicht verwechseln
Der Installationsplan beantwortet vor allem die Frage „Wo befindet sich was?“. Ein Stromlaufplan zeigt dagegen detaillierter, wie die Komponenten elektrisch miteinander verbunden sind. Sicherungen, Klemmen, Leiter und Schaltkontakte werden dort wesentlich genauer dargestellt.
Für die Raumplanung reicht meist der Installationsplan. Für die Ausführung, Fehlersuche und Dokumentation braucht der Elektriker zusätzlich Stromkreisverzeichnisse, Verteilerpläne und gegebenenfalls einen Stromlaufplan.
Die Legende ist wichtiger als das einzelne Zeichen
Die Planlegende erklärt, welche Bedeutung der Zeichner einem Symbol gegeben hat. Das ist besonders bei kombinierten Steckdosen, Netzwerkanschlüssen oder beleuchteten Schaltern entscheidend. Ich verlasse mich deshalb nie allein auf die Form eines Zeichens, sondern gleiche es immer mit der Legende und der Beschriftung des Stromkreises ab.

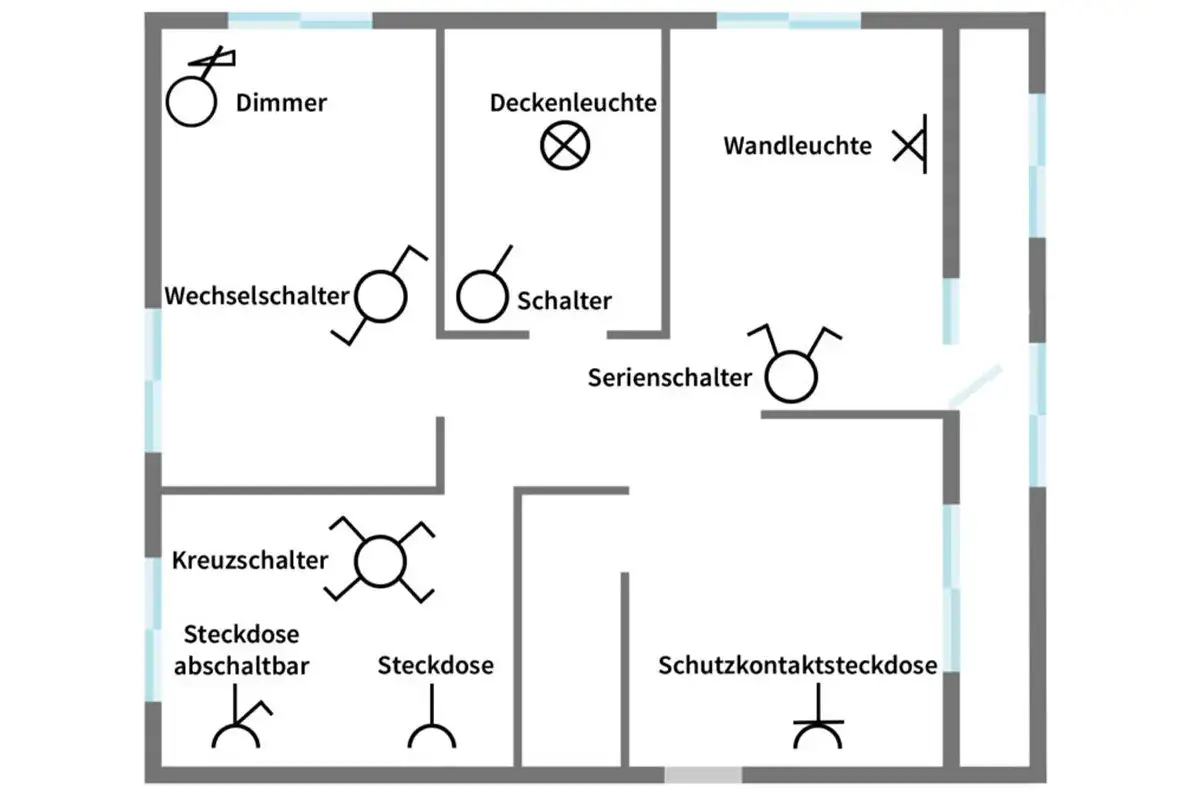

Die häufigsten Elektrosymbole im Grundriss
Die folgende Übersicht umfasst die Zeichen, die in einem typischen Wohnungs- oder Einfamilienhausplan am häufigsten auftauchen. Die konkrete grafische Ausführung kann leicht variieren, die Funktion bleibt aber anhand von Legende und Kürzel eindeutig.
| Symbol oder Bezeichnung | Bedeutung im Plan | Worauf es ankommt |
|---|---|---|
| Steckdose | Allgemeine Schutzkontakt-Steckdose | Position, Anzahl und Zuordnung zum Stromkreis prüfen |
| Doppelsteckdose | Zwei Steckplätze an einer Stelle | Sie ersetzt nicht automatisch zwei getrennte Einbauorte |
| Schaltbare Steckdose | Steckdose, die über einen Schalter ein- und ausgeschaltet wird | Praktisch für Steh- oder Dekoleuchten |
| Ausschalter | Schaltet eine Leuchte oder einen Verbraucher von einer Stelle | Typisch für kleine Räume und einzelne Leuchten |
| Wechselschalter | Ermöglicht das Schalten einer Leuchte von zwei Stellen | Üblich an Fluren, Treppen und Durchgängen |
| Kreuzschalter | Erweitert eine Wechselschaltung um eine weitere Schaltstelle | Für drei oder mehr Bedienpunkte |
| Taster | Gibt einen kurzen Schaltimpuls, etwa für ein Stromstoßrelais | Mehrere Taster können dieselbe Beleuchtung steuern |
| Deckenleuchte | Lichtauslass in der Raumdecke | Schaltgruppe und Lage im Raum beachten |
| Wandleuchte | Lichtauslass an einer Wand | Montagehöhe und Möbelplanung müssen zusammenpassen |
| Unterverteilung | Verteiler für Sicherungen, Fehlerstromschutz und Abgänge | Zugänglichkeit und ausreichender Platz sind wichtig |
| Datendose | Anschluss für Netzwerk oder strukturierte Gebäudeverkabelung | Standort von Router, Arbeitsplatz und Mediengeräten mitplanen |
| Antennen- oder Multimediadose | Anschluss für TV, Radio oder kombinierte Medientechnik | Leerrohre und Kabelwege können spätere Änderungen erleichtern |
Ein Kreis mit Kreuz steht beispielsweise oft für einen Leuchtenauslass, während ein kleines Steckdosensymbol den Anschlusspunkt an der Wand markiert. Bei Schaltern zeigt eine Linie oder ein Bogen häufig die Bedienrichtung beziehungsweise die Zuordnung an. Genau hier entstehen die meisten Missverständnisse, wenn jemand nur die Symbole zählt, aber die Verbindungslinien ignoriert.
So liest man Leitungen und Schaltbeziehungen
Beim Lesen beginne ich nicht bei der ersten Steckdose, sondern bei der Verteilung und den Stromkreisnummern. Von dort aus lässt sich nachvollziehen, welche Verbraucher zusammengehören und ob einzelne Geräte einen eigenen Abgang benötigen.
- Legende prüfen: Abkürzungen, Linienarten und Sonderzeichen klären.
- Stromkreise erkennen: Beschriftungen wie F1, B10 oder K1 nicht mit Raum- oder Positionsnummern verwechseln.
- Leuchten zuordnen: Prüfen, welcher Schalter welche Leuchte oder Schaltgruppe bedient.
- Verbraucher unterscheiden: Herd, Durchlauferhitzer, Waschmaschine oder Wallbox benötigen häufig eine gesonderte Planung.
- Plan mit dem Grundriss abgleichen: Türen, Möbel, Fenster und Einbauten dürfen die Anschlüsse nicht unbrauchbar machen.
Ein typisches Beispiel aus dem Flur
Im Flur wird eine Deckenleuchte oft von zwei Stellen aus geschaltet. Im Plan erscheinen dafür ein Leuchtenauslass und zwei Wechselschalter, meist an den Enden des Laufwegs. Bei längeren Fluren oder Treppenhäusern kommt ein Kreuzschalter als zusätzlicher Bedienpunkt hinzu.
Ein häufiger Planungsfehler ist die falsche Schalterseite an der Tür. Ich prüfe deshalb immer die Öffnungsrichtung und die Klinkenseite. Ein technisch korrektes Symbol hilft wenig, wenn der Schalter später hinter dem Türblatt liegt.
Lesen Sie auch: Sicherungskasten richtig beschriften - so bleibt alles klar
Linien zeigen nicht automatisch die komplette Verdrahtung
Eine Verbindungslinie im Grundriss ist eine Planungshilfe für die Zuordnung, aber nicht immer eine millimetergenaue Vorgabe für jedes Kabel. Leitungsquerschnitt, Absicherung, Verlegeart, Spannungsfall und Schutzmaßnahmen werden separat festgelegt. Aus der bloßen Linienführung lässt sich daher nicht sicher ablesen, welches Kabel später verwendet wird.
Räume sinnvoll planen und Montagehöhen festlegen
Ein gutes Symbol an der falschen Stelle bleibt ein schlechter Plan. Für die Positionierung helfen die Installationszonen nach DIN 18015-3. Als gängige Orientierung gelten etwa 30 cm über dem Fertigfußboden für Steckdosen, rund 105 cm für Schalter und etwa 115 cm für Steckdosen oberhalb einer Küchenarbeitsplatte.
| Raum | Typische Planungspunkte | Praktischer Hinweis |
|---|---|---|
| Wohnzimmer | Steckdosen, Decken- oder Wandleuchte, TV- und Netzwerkanschluss | Medienwand und spätere Möbelstellung früh festlegen |
| Küche | Arbeitssteckdosen, Herdanschluss, Geschirrspüler, Kühlschrank, Dunstabzug | Fest angeschlossene Großverbraucher getrennt betrachten |
| Schlafzimmer | Steckdosen beidseits des Bettes, Schalter, Leuchtenauslass | USB- oder Netzwerkanschlüsse können am Arbeitsplatz sinnvoll sein |
| Bad | Beleuchtung, Spiegelanschluss, Waschmaschine oder Lüfter | Schutzbereiche und zulässige Betriebsmittel beachten |
| Außenbereich | Außenleuchte, Bewegungsmelder, abschaltbare Steckdose | Schutzart, Witterung und getrennte Abschaltung einplanen |
Bei Wohnungen bis etwa 20 m² werden für die Ausstattung häufig grobe Stufen mit 4, 6 oder 8 Steckdosen im Wohnzimmer verwendet. Das sind Planungsrichtwerte, keine automatische Antwort auf jede Nutzung. Ein Homeoffice, eine große Medienwand oder eine flexible Raumaufteilung rechtfertigt oft mehr Anschlüsse und Leerrohre.
Typische Fehler bei Elektroplänen vermeiden
Die meisten Probleme entstehen nicht durch ein völlig unbekanntes Symbol, sondern durch fehlende Informationen. Ein Plan ohne Legende, Maßstab, Höhenangaben und Stromkreiszuordnung sieht zwar ordentlich aus, lässt aber zu viele Fragen offen.
- Steckdosen nur an den Wänden verteilen: Entscheidend sind Möbel, Geräte und tatsächliche Nutzungsbereiche.
- Doppelsteckdosen überschätzen: Zwei Anschlüsse an einer Stelle lösen kein Problem, wenn auf der gegenüberliegenden Seite ein Anschluss fehlt.
- Schaltbare Steckdosen vergessen: Sie können sichtbare Kabel von Steh- und Tischleuchten vermeiden.
- Großverbraucher zusammenfassen: Kochfeld, Backofen, Wärmepumpe und Wallbox müssen gesondert bewertet werden.
- Keine Reserve vorsehen: Leerrohre und freie Plätze in der Verteilung erleichtern spätere Erweiterungen.
- Normsymbol mit Ausführung verwechseln: Ein Symbol bestätigt weder die Eignung des Geräts noch die korrekte Schutzmaßnahme.
Besonders kritisch ist die Küche. Dort sollte ich nicht nur die sichtbaren Steckdosen einzeichnen, sondern auch Anschlüsse für Geräte berücksichtigen, die erst später gekauft werden. Ein zusätzlicher Stromkreis kostet in der Planungsphase meist deutlich weniger als eine nachträgliche Änderung der Leitungsführung.
Wo die eigene Skizze endet
Eine private Skizze ist eine ausgezeichnete Grundlage für das Gespräch mit dem Fachbetrieb. Sie zeigt, wo ich Licht, Steckdosen und Datenanschlüsse brauche. Sie ersetzt jedoch keine fachgerechte Dimensionierung, Schutzprüfung und Dokumentation der Anlage.
Querschnitte, Leitungslängen, Absicherungen, Fehlerstrom-Schutzeinrichtungen, Potentialausgleich und Selektivität müssen zur konkreten Anlage passen. Auch in Feuchträumen, im Außenbereich und bei Photovoltaik, Wärmepumpe oder Ladeeinrichtung gelten zusätzliche Anforderungen.
Ich würde deshalb den Plan vor der Montage gemeinsam mit dem ausführenden Elektriker durchgehen. Dabei lassen sich nicht nur Symbole korrigieren, sondern auch Einbauhöhen, Gerätedosen, Leitungswege und spätere Erweiterungen verbindlich festlegen.
Aus einem Symbolplan wird erst mit diesen Angaben eine gute Ausführungsgrundlage
Ein brauchbarer Elektroinstallationsplan enthält neben den Zeichen möglichst Raumbezeichnung, Maßstab, Montagehöhe, Stromkreisnummer und Legende. Bei komplexeren Anlagen kommen Verteilerplan, Stromkreisverzeichnis und Revisionsunterlagen hinzu.
Mein wichtigster Praxistipp lautet daher, den Plan nicht nur auf Vollständigkeit, sondern auf den späteren Alltag zu prüfen. Geöffnete Türen, hohe Möbel, Küchengeräte, Ladepunkte und Netzwerkbedarf sollten im Grundriss sichtbar sein. Dann werden Elektrosymbole nicht zu abstrakten Zeichen, sondern zu einer verlässlichen Grundlage für eine sichere und zukunftsfähige Installation.
