Ein Lichtschalter wirkt auf den ersten Blick simpel, doch hinter der Wippe liegen je nach Installation ganz unterschiedliche Schaltungen. Wer einen Lichtschalter anklemmen möchte, muss deshalb zuerst die vorhandenen Adern, die Schalterart und den tatsächlichen Stromkreis eindeutig bestimmen. Ich zeige, welche Klemmen wofür stehen, wie sich Ausschaltung und Wechselschaltung unterscheiden, wo typische Fehler entstehen und wann zwingend eine Elektrofachkraft übernehmen sollte.
Die sichere Zuordnung entscheidet über die richtige Funktion
- Spannungsfreiheit: Vor jeder Arbeit freischalten, gegen Wiedereinschalten sichern und mit einem zweipoligen Spannungsprüfer prüfen.
- Klemmen: Die ankommende Phase liegt meist an L oder COM, der Leiter zur Leuchte an einer Ausgangsklemme mit Pfeil oder „1“.
- Farben: Grün-Gelb ist der Schutzleiter, Blau meist der Neutralleiter. In alten Anlagen darf man sich auf Farben allein jedoch nicht verlassen.
- Schaltungen: Zwei Schaltstellen benötigen eine Wechselschaltung, drei oder mehr Schaltstellen zusätzlich eine Kreuzschaltung.
- Recht: Änderungen an elektrischen Anlagen gehören in Deutschland grundsätzlich in die Hände eines eingetragenen Installationsbetriebs.
Lichtschalter anklemmen beginnt mit der Bestandsaufnahme
Bevor eine Ader gelöst wird, muss klar sein, welche Aufgabe der vorhandene Schalter erfüllt. Eine einfache Ausschaltung bedient eine Leuchte von einer Stelle aus. Bei einer Wechselschaltung lässt sich dieselbe Lampe von zwei Stellen schalten, etwa an beiden Enden eines Flurs.
Im Bestand findet man außerdem Serienschalter, Kreuzschaltungen, Taster mit Stromstoßrelais und Dimmer. Diese Varianten sehen sich äußerlich oft ähnlich, funktionieren elektrisch aber nicht gleich. Ich fotografiere bei einer Prüfung zwar gern die Ausgangssituation, verlasse mich aber niemals auf ein Foto oder die Stellung der Wippe. Entscheidend sind die Klemmenbezeichnungen und die gemessene Funktion.
| Schaltungsart | Typischer Einsatz | Woran sie erkennbar ist |
|---|---|---|
| Ausschaltung | Eine Leuchte, eine Schaltstelle | Ein Eingang und ein geschalteter Ausgang |
| Wechselschaltung | Eine Leuchte, zwei Schaltstellen | Zwei Wechselschalter mit je einem gemeinsamen Kontakt |
| Kreuzschaltung | Eine Leuchte, mindestens drei Schaltstellen | Wechselschalter an den Enden, Kreuzschalter dazwischen |
| Serienschaltung | Zwei Leuchtengruppen an einer Stelle | Ein gemeinsamer Eingang und zwei getrennte Ausgänge |
| Tastersteuerung | Viele Bedienpunkte oder Stromstoßrelais | Der Taster springt nach dem Drücken zurück |
Ein häufiger Denkfehler ist die Annahme, jede Schalterdose müsse einen Neutralleiter enthalten. Bei klassischen Installationen liegt der Neutralleiter N oft direkt an der Leuchte, während in der Schalterdose nur die Phase und der geschaltete Leiter ankommen. Das wird spätestens beim Einbau eines smarten Schalters wichtig.
Welche Ader an welche Klemme gehört
Die Klemmenbezeichnungen helfen bei der Orientierung, ersetzen aber keine Prüfung. L, P oder COM stehen üblicherweise für den gemeinsamen Anschluss. Dort liegt bei einer einfachen Schaltung die ankommende Außenleiterader, umgangssprachlich häufig „Phase“ genannt.
| Bezeichnung | Funktion | Wichtiger Hinweis |
|---|---|---|
| L, P oder COM | Ankommender Außenleiter oder gemeinsamer Kontakt | Nicht allein anhand der Aderfarbe bestimmen |
| Pfeil, 1 oder L' | Geschalteter Leiter zur Leuchte | Führt bei eingeschaltetem Zustand Spannung |
| Pfeile an einem Wechselschalter | Korrespondierende Leiter | Verbinden die beiden Wechselschalter miteinander |
| N | Neutralleiter | Bei vielen klassischen Schaltern nicht vorhanden |
| PE | Schutzleiter | Niemals als Schalt- oder Außenleiter verwenden |
In einer neuen Installation ist der Neutralleiter normalerweise blau, der Schutzleiter grün-gelb. Außenleiter und geschaltete Leiter sind häufig braun, schwarz oder grau. Gerade in älteren Gebäuden können Farben jedoch anders verwendet worden sein. Eine blaue Ader ist deshalb nicht automatisch spannungsfrei, und eine schwarze Ader ist nicht automatisch die Einspeisung.
Der Schutzleiter darf nicht unterbrochen werden, nur weil der Schalter keinen Anschluss dafür besitzt. Er wird in der Dose fachgerecht weitergeführt oder sicher in einer geeigneten Klemme abgelegt. Lose Adern, Lüsterklemmen ohne Berührungsschutz oder mehrfach belegte Klemmen außerhalb ihrer Herstellerfreigabe gehören zu den Ursachen für lockere Kontakte, Erwärmung und Lichtbogenbildung.
So sieht der fachgerechte Ablauf aus
Die fünf Sicherheitsregeln der DGUV beginnen mit dem Freischalten und dem Sichern gegen Wiedereinschalten. Danach wird die Spannungsfreiheit an der Arbeitsstelle mit einem zweipoligen Spannungsprüfer festgestellt. Ein berührungsloser Prüfstift kann bei einer schnellen Orientierung nützlich sein, ist für diese Prüfung aber kein ausreichender Ersatz.
- Stromkreis identifizieren: Sicherung und zugehörige Leuchte eindeutig zuordnen.
- Freischalten: Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
- Prüfen: Alle möglicherweise aktiven Leiter mit einem zweipoligen Prüfgerät kontrollieren.
- Bestand aufnehmen: Schalterart, Klemmen, Aderführung und vorhandene Brücken dokumentieren.
- Gerät prüfen: Anschlussbild, zulässigen Leiterquerschnitt und Klemmengröße des neuen Schalters beachten.
- Anschluss ausführen: Adern passend zur Schaltung und nach Herstellerangabe anschließen.
- Kontrolle durchführen: Sitz der Leiter, Zugentlastung, Abisolierlänge, Abdeckung und Funktion prüfen.
Bei einer einfachen Ausschaltung führt die Einspeisung zum gemeinsamen Kontakt L. Der Ausgang, oft mit Pfeil oder „1“ markiert, führt als geschaltete Phase zur Leuchte. Neutralleiter und Schutzleiter werden nicht über den einpoligen Schalter geführt. Diese Beschreibung erklärt die Funktionslogik, ist aber kein Freibrief für Arbeiten an einer unbekannten 230-Volt-Installation.
Nach § 13 der Niederspannungsanschlussverordnung dürfen Errichtung, Änderung und Erweiterung elektrischer Anlagen grundsätzlich nur durch den Netzbetreiber oder ein in dessen Installateurverzeichnis eingetragenes Installationsunternehmen erfolgen. Für Laien ist das nicht nur eine Haftungsfrage. Ein falsch angeschlossener Leiter kann auch dann gefährlich bleiben, wenn die Lampe scheinbar funktioniert.
Die wichtigsten Schaltungen im direkten Vergleich
Ausschaltung mit einem Schalter
Bei der Ausschaltung gibt es einen gemeinsamen Eingang und einen Ausgang zur Leuchte. Am Schalter sind typischerweise zwei aktive Anschlüsse belegt. Die Lampe erhält ihren Neutralleiter in der Regel aus der Abzweigdose oder direkt aus der Leuchtenleitung.

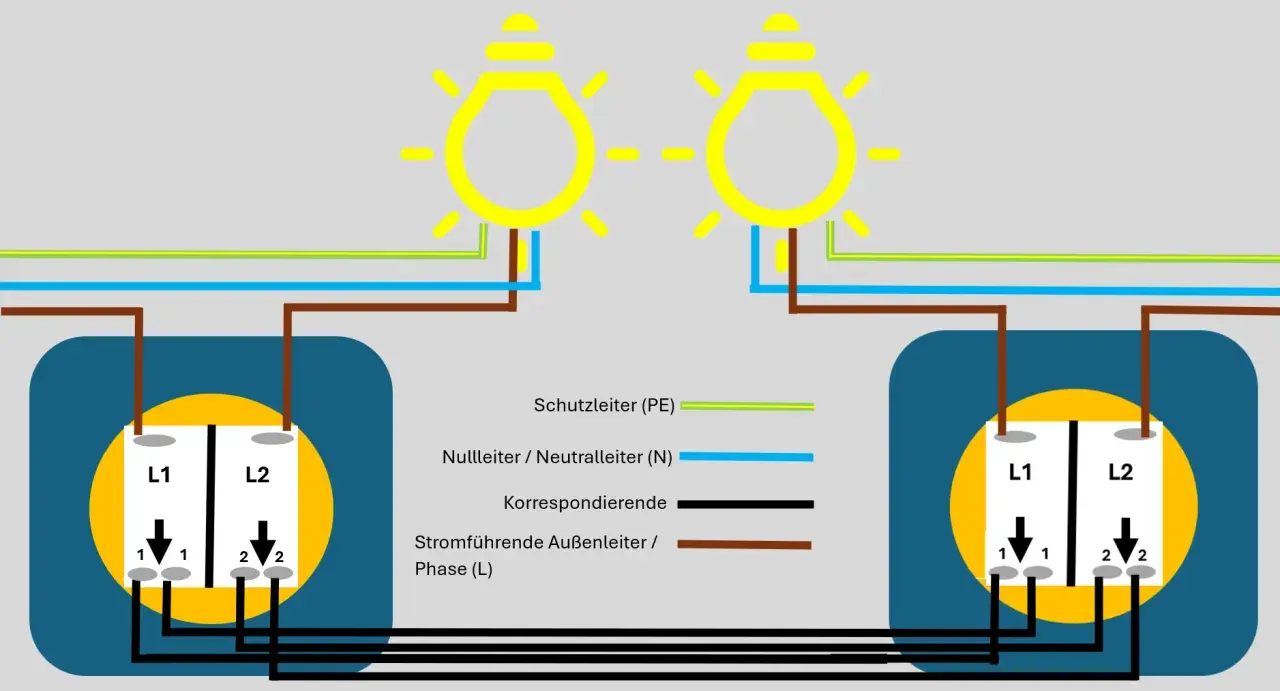

Wechselschaltung mit zwei Schaltstellen
Bei der Wechselschaltung wird die ankommende Phase am gemeinsamen Kontakt des ersten Wechselschalters angeschlossen. Die beiden Korrespondierenden verbinden die jeweiligen Umschaltkontakte beider Schalter. Am gemeinsamen Kontakt des zweiten Schalters liegt der Leiter zur Leuchte.
Die beiden Korrespondierenden dürfen nicht mit dem Neutralleiter verwechselt werden. Ihre Farbe ist nicht entscheidend, solange die Leiter eindeutig identifiziert, korrekt angeschlossen und in der Installation regelkonform verwendet werden. Schon eine vertauschte Zuordnung kann dazu führen, dass das Licht nur in bestimmten Wippenstellungen reagiert.
Kreuzschaltung mit drei oder mehr Schaltstellen
Eine Kreuzschaltung erweitert die Wechselschaltung um einen oder mehrere Kreuzschalter. Diese Geräte besitzen meist vier Anschlüsse und liegen zwischen den beiden Wechselschaltern. Für eine einzelne zusätzliche Schaltstelle ist also nicht einfach ein weiterer normaler Ausschalter geeignet.
Lesen Sie auch: Sicherungskasten erklärt - Aufbau, FI, LS und Kosten
Serienschalter für zwei Leuchtengruppen
Der Serienschalter besitzt einen gemeinsamen Eingang und zwei geschaltete Ausgänge. Damit lassen sich beispielsweise Deckenleuchte und Wandbeleuchtung getrennt bedienen. Die beiden Ausgänge müssen zur richtigen Leuchtengruppe geführt werden, sonst arbeitet zwar jede Wippe, aber die Zuordnung ist vertauscht.
Bei Tastern liegt wiederum ein anderes Prinzip vor. Ein Taster schaltet meist nur einen Steuerimpuls zu einem Stromstoßrelais im Verteiler oder in einer Abzweigdose. Ein normaler Ausschalter wäre hier das falsche Ersatzgerät, auch wenn beide äußerlich in dieselbe Schalterserie passen.
Smart-Schalter, Dimmer und LED verlangen zusätzliche Prüfung
Ein mechanischer Schalter trennt und verbindet den Außenleiter. Ein Smart-Schalter benötigt dagegen häufig eine dauerhafte Versorgung und deshalb den Neutralleiter. Fehlt N in der Schalterdose, kommen je nach System nur ein ausdrücklich dafür geeignetes Modell, ein Funkmodul an der Leuchte oder eine neue Leitungsführung infrage.
Modelle ohne Neutralleiter können bei LED-Leuchten Einschränkungen haben. Typische Symptome sind leichtes Flackern, Nachglimmen oder Brummen. Ob ein Bypass-Modul oder eine Mindestlast erforderlich ist, hängt vom Schalter und vom Leuchtmittel ab. Pauschale Empfehlungen sind hier wenig verlässlich.
Auch ein Dimmer muss zur Leuchte passen. Entscheidend sind die zugelassene LED-Leistung, die Dimmart und die Herstellerfreigabe. Die Angabe „bis 300 Watt“ bei alten Glühlampen sagt wenig darüber aus, ob der Dimmer mit einer modernen LED-Leuchte stabil arbeitet.
Bei einem smarten Gerät prüfe ich zusätzlich die Einbautiefe, die Wärmeentwicklung, die Absicherung und die Kompatibilität mit der vorhandenen Schaltung. Eine zu flache Dose oder eine überfüllte Gerätedose kann die Klemmstellen mechanisch belasten. Das ist unspektakulär, macht in der Praxis aber einen großen Unterschied.
Diese Fehler führen besonders oft zu Problemen
- Nur die Sicherung ausschalten: Eine weitere Einspeisung oder ein falsch beschrifteter Stromkreis kann trotzdem Spannung führen.
- Phasenprüfer verwenden: Ein einpoliger Schraubendreher zeigt keine sichere Spannungsfreiheit an.
- Farben blind übernehmen: Vor allem in Altbauten können Adern anders belegt oder nachträglich verändert worden sein.
- Schalterstellung interpretieren: Bei einer Wechselschaltung sagt die Stellung der Wippe nichts sicher über den spannungsführenden Leiter aus.
- Neutralleiter schalten: Bei einer üblichen einpoligen Lichtschaltung wird der Außenleiter geschaltet, nicht der Neutralleiter.
- Schutzleiter umfunktionieren: Grün-Gelb ist ausschließlich dem Schutzleiter vorbehalten.
- Zu viel abisolieren: Freiliegendes Kupfer außerhalb der Klemme erhöht die Berührungs- und Kurzschlussgefahr.
- Mehrere Adern falsch brücken: Brücken sind nur zulässig, wenn Klemme und Gerät dafür ausgelegt sind.
- Alte Installation erweitern: Klassische Nullung, brüchige Isolation oder fehlender Schutzleiter müssen vor einer Änderung fachlich bewertet werden.
Wenn nach dem Austausch die Sicherung auslöst, der Schalter warm wird, die LED flackert oder die Leuchte nur in einer bestimmten Kombination funktioniert, sollte die Anlage sofort wieder freigeschaltet werden. Weiteres Ausprobieren verschlimmert den Fehler und kann Bauteile beschädigen.
Eine klare Entscheidung vor der ersten Klemme
Für eine identische mechanische Erneuerung in einer eindeutig dokumentierten, fachgerecht ausgeführten Anlage ist die Anschlusslogik meist überschaubar. Sobald jedoch mehrere Schaltstellen, ein Dimmer, ein Smart-Schalter, eine alte Farbgebung oder zusätzliche Leitungen beteiligt sind, steigt das Fehlerrisiko deutlich.
Ich halte deshalb drei Fragen für entscheidend. Welche Schaltungsart liegt vor? Sind alle Leiter eindeutig geprüft? Und ist das neue Gerät für genau diese Last und Verdrahtung zugelassen? Wenn eine Antwort offenbleibt, ist der Elektriker nicht der Umweg, sondern die schnellste sichere Lösung.
Ein guter Fachbetrieb kann den vorhandenen Aufbau messen, die Klemmen korrekt zuordnen, den Schutzleiter und die Schutzmaßnahme prüfen und die Änderung nachvollziehbar dokumentieren. Gerade bei älteren Gebäuden schützt diese Prüfung nicht nur die Leuchte, sondern die gesamte elektrische Anlage.
