Ein Schutzleiter kann vorhanden sein und eine Anlage trotzdem gefährlich schlecht isoliert sein. Bei der iso messung wird deshalb geprüft, ob Leitungen und Betriebsmittel den Strom zuverlässig dort halten, wo er hingehört. Ich zeige, welche Prüfspannung üblich ist, welche Mindestwerte gelten, wie die Messung abläuft und warum ein einzelner Messwert noch keine vollständige Diagnose ersetzt.
Die wichtigsten Fakten zur sicheren Isolationsprüfung
- Zweck: Die Messung erkennt beschädigte, feuchte oder gealterte Isolation.
- Typischer Grenzwert: In Niederspannungsstromkreisen bis 500 V gilt meist mindestens 1 MΩ.
- Prüfspannung: Je nach Stromkreis werden häufig 250 V, 500 V oder 1.000 V Gleichspannung verwendet.
- Sicherheit: Vor der Prüfung muss die Anlage freigeschaltet und gegen Wiedereinschalten gesichert werden.
- Wichtig: Empfindliche Geräte und Überspannungsschutz müssen gegebenenfalls getrennt werden.
Was bei der Isolationswiderstandsmessung geprüft wird
Der Isolationswiderstand beschreibt, wie stark die Isolation den Stromfluss zwischen leitfähigen Teilen begrenzt. Ein hoher Wert bedeutet, dass nur ein sehr kleiner Prüfstrom fließt. Sinkt der Wert deutlich ab, kann das auf eine beschädigte Leitung, Feuchtigkeit, Verschmutzung oder ein angeschlossenes defektes Betriebsmittel hindeuten.
In einer Gebäudeinstallation wird typischerweise zwischen den aktiven Leitern und dem Schutzleiter gemessen. Dazu gehören Außenleiter und Neutralleiter. Je nach Prüfaufgabe wird zusätzlich zwischen den aktiven Leitern geprüft, etwa zwischen L und N.
Die Messung ist nicht dasselbe wie eine Durchgangsprüfung des Schutzleiters und ersetzt auch keine RCD-Prüfung. Ich betrachte sie als einen Baustein der Anlagenprüfung: Erst das Zusammenspiel aus Besichtigung, Erprobung und Messungen ergibt ein belastbares Sicherheitsbild.
Warum der Wert in Megohm angegeben wird
Bei intakten Installationen liegt der Widerstand meist im Bereich von mehreren Megohm. Ein Messwert von 100 MΩ ist beispielsweise deutlich günstiger als der Mindestwert von 1 MΩ. Das bedeutet aber nicht automatisch, dass jede Leitung mit einem hohen Wert dauerhaft fehlerfrei bleibt.
Die Prüfspannung wird nur für die Messung angelegt. Das Messgerät erzeugt dafür eine definierte Gleichspannung und ermittelt, wie viel Strom durch die Isolation fließt. Nach der Prüfung können lange Leitungen noch elektrisch geladen sein, weshalb sie kontrolliert entladen werden müssen.
Welche Prüfspannungen und Grenzwerte in Deutschland üblich sind
Für die Erstprüfung von Niederspannungsanlagen ist die DIN VDE 0100-600 ein zentraler Bezugspunkt. Wiederkehrende Prüfungen im Betrieb orientieren sich unter anderem an der DIN VDE 0105-100. Entscheidend ist immer die jeweils gültige Normausgabe sowie die konkrete Anlage.
| Nennspannung des Stromkreises | Prüfgleichspannung | Mindestwert des Isolationswiderstands |
|---|---|---|
| SELV- oder PELV-Stromkreise | 250 V | 0,5 MΩ |
| Bis einschließlich 500 V | 500 V | 1 MΩ |
| Über 500 V bis 1.000 V | 1.000 V | 1 MΩ |
Diese Werte sind Mindestanforderungen, keine Qualitätsnote. Bei einer neuen Installation erwarte ich in der Praxis oft deutlich höhere Werte. Ein Ergebnis knapp über dem Grenzwert sollte deshalb nicht einfach als unproblematisch abgehakt werden, sondern Anlass für eine genauere Suche sein.
Bei Stromkreisen mit empfindlicher Elektronik, Überspannungsschutzgeräten oder fest angeschlossenen Betriebsmitteln kann eine normale Prüfung mit 500 V unzulässig sein. Dann muss das betreffende Gerät nach Herstellerangaben abgetrennt oder die Prüfspannung unter den normativ zulässigen Bedingungen angepasst werden. Ein niedrigerer Prüfwert bedeutet dabei nicht automatisch, dass der Grenzwert ebenfalls sinkt.

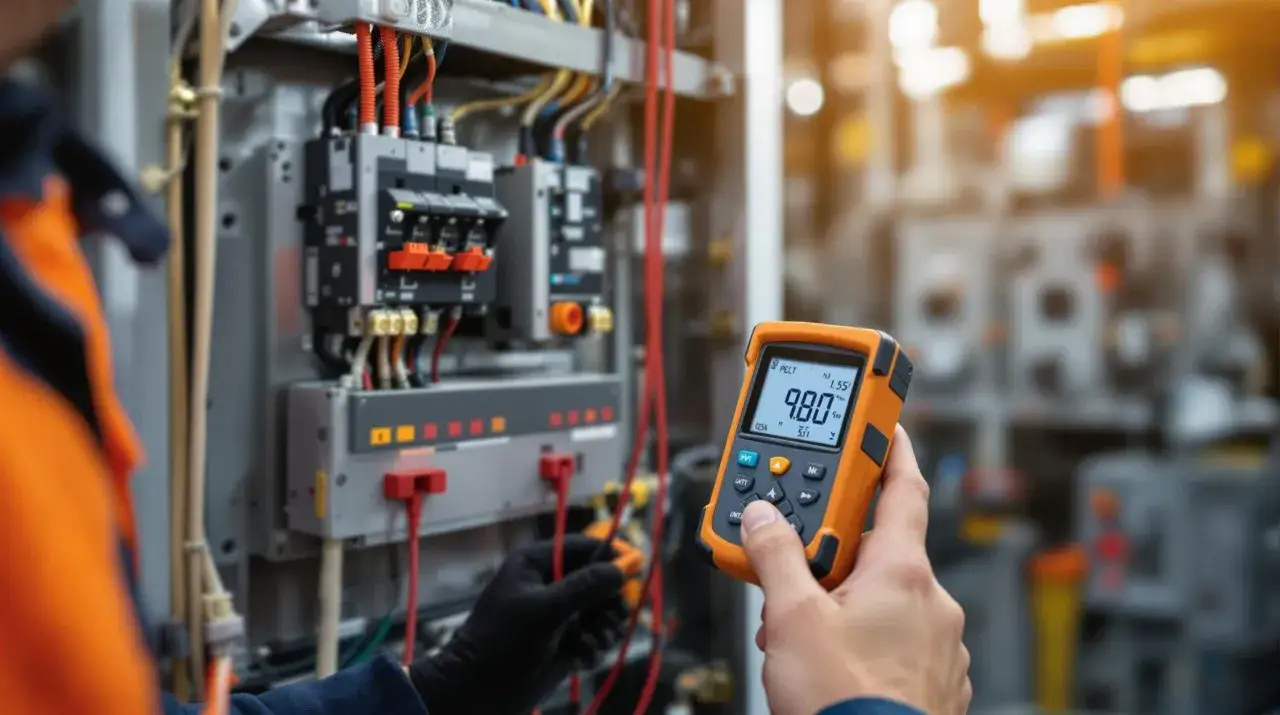

So läuft die Messung in einer Elektroinstallation ab
Eine zuverlässige Prüfung beginnt nicht am Drehschalter des Messgeräts, sondern mit der Vorbereitung. Ich arbeite dabei grundsätzlich stromlos und prüfe zuerst, ob der betroffene Stromkreis wirklich allpolig abgeschaltet ist.
- Freischalten: Stromkreis abschalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen.
- Verbraucher trennen: Steckbare Geräte entfernen und empfindliche Betriebsmittel nach den Herstellerangaben abklemmen.
- Stromkreis festlegen: Verteilung, Leitung und angeschlossene Endstromkreise eindeutig zuordnen.
- Messleitungen anschließen: Je nach Prüfung zwischen aktiven Leitern, zwischen aktiven Leitern und PE oder zwischen Leiter und leitfähigen Teilen.
- Prüfspannung wählen: Die Auswahl richtet sich nach Nennspannung, Schutzmaßnahme und angeschlossenen Geräten.
- Messwert ablesen: Stabilisierten Wert in Megohm erfassen und dem richtigen Stromkreis zuordnen.
- Entladen und dokumentieren: Leitung entladen, Ergebnis protokollieren und bei Auffälligkeiten weiter eingrenzen.
Bei einer typischen Wohnungsinstallation werden die aktiven Leiter häufig gemeinsam gegen PE geprüft. Zusätzlich kann eine Messung zwischen L und N erforderlich sein. Die genaue Verschaltung darf aber nicht nach einem starren Schema erfolgen, wenn elektronische Geräte oder besondere Netzsysteme beteiligt sind.

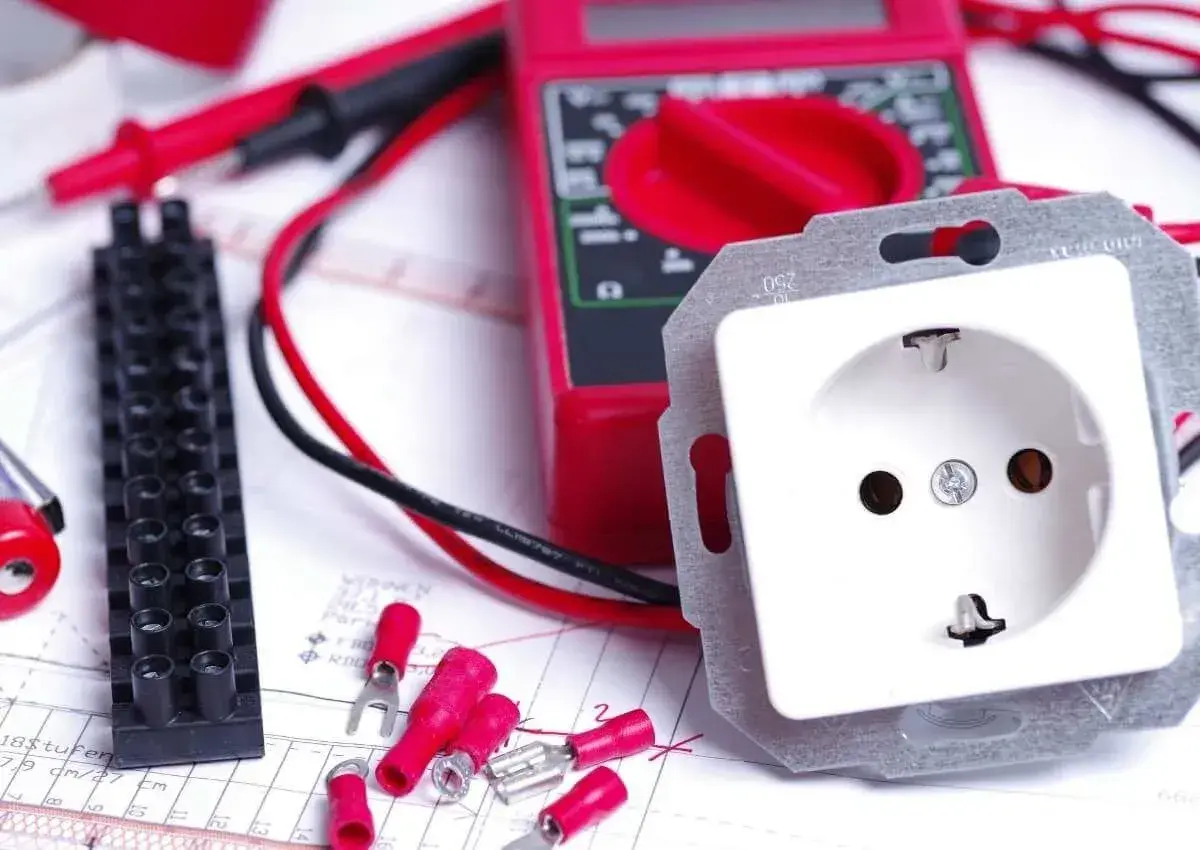

Ein geeigneter Installationstester muss zur Anlage passen und die geforderte Prüfspannung sicher erzeugen. Ich würde bei diesem Arbeitsschritt nicht mit einem einfachen Multimeter improvisieren. Dessen Messspannung ist meist viel zu niedrig, um die Isolation unter einer aussagekräftigen Prüfbeanspruchung zu beurteilen.
Lesen Sie auch: Sicherung oder FI-Schalter? Schutzgeräte richtig verstehen
Was vor der Prüfung abgeklemmt werden muss
Besondere Aufmerksamkeit verdienen Überspannungsschutzgeräte, Dimmer, elektronische Netzteile, Frequenzumrichter, Ladeeinrichtungen und Steuerungen. Sie können den Messwert verfälschen oder durch die Prüfspannung beschädigt werden.
Auch fest angeschlossene Verbraucher dürfen nicht einfach übersehen werden. Wenn der Messwert nach dem Abklemmen eines Geräts deutlich steigt, liegt die Ursache wahrscheinlich nicht in der Leitung, sondern im angeschlossenen Betriebsmittel.
Was ein niedriger Messwert tatsächlich bedeutet
Ein Wert unter dem zulässigen Mindestwert zeigt zunächst nur, dass der geprüfte Abschnitt die Anforderung nicht erfüllt. Er sagt noch nicht, an welcher Stelle der Fehler sitzt. Genau hier passieren in der Praxis viele vorschnelle Reparaturen.
| Beobachtung | Mögliche Ursache | Sinnvoller nächster Schritt |
|---|---|---|
| Sehr niedriger Wert nahe 0 Ω | Kurzschluss, beschädigtes Gerät oder falsche Anschlussstellung | Stromkreis und Verbraucher sofort eingrenzen |
| Wert steigt langsam an | Lange Leitung oder kapazitives Verhalten | Messung stabilisieren lassen und Ergebnis korrekt bewerten |
| Wert nur mit angeschlossenem Verbraucher niedrig | Fehler im Gerät oder in dessen Anschlussleitung | Verbraucher getrennt prüfen |
| Wert knapp über 1 MΩ | Alterung, Feuchtigkeit oder beginnende Isolationsschwäche möglich | Ursache suchen und Verlauf dokumentieren |
| Wert nach Feuchtigkeitseinwirkung niedrig | Nässe in Dose, Leitung, Außenbereich oder Betriebsmittel | Trocknen allein nicht als dauerhafte Lösung betrachten |
Bei langen Kabelstrecken kann der Messwert zunächst niedriger erscheinen und sich während der Prüfung verändern. Das liegt an der elektrischen Kapazität der Leitung. Ein vorschnelles Ablesen nach wenigen Sekunden kann deshalb zu einer falschen Bewertung führen.
Für die Fehlersuche teile ich den Stromkreis in kleinere Abschnitte auf. Zuerst werden Verbraucher und Abzweige getrennt, danach prüfe ich die einzelnen Leitungsabschnitte. So lässt sich erkennen, ob der Fehler in einer Dose, einem Endgerät oder in der fest verlegten Leitung steckt.
Feuchtigkeit ist ein besonders häufiger Grund für auffällige Werte. In Kellerräumen, Außenanlagen, Waschräumen und Baustelleninstallationen sollte man deshalb nicht nur messen, sondern auch Dosen, Einführungen und Gehäuse sorgfältig ansehen.
Typische Fehler, die die Aussagekraft ruinieren
Die häufigste Fehlannahme lautet: Hauptsache, das Messgerät zeigt irgendeinen Wert an. Entscheidend sind jedoch richtige Messpunkte, passende Prüfspannung und eine sauber abgegrenzte Anlage.
- Die Anlage wird nicht allpolig freigeschaltet.
- Ein Verbraucher bleibt angeschlossen und wird fälschlich der Leitung zugerechnet.
- Der Neutralleiter wird nicht korrekt in die Prüfung einbezogen.
- Überspannungsschutz oder Elektronik werden ohne Prüfung der Herstellerangaben mit 500 V belastet.
- Der Wert wird sofort abgelesen, obwohl sich die Messung noch nicht stabilisiert hat.
- Nur ein Gesamtwert wird notiert, ohne den betroffenen Stromkreis zu benennen.
- Eine bestandene Isolationsmessung wird mit einer vollständigen Sicherheitsprüfung verwechselt.
Besonders problematisch ist ein Protokoll mit einem einzigen Eintrag wie „Anlage bestanden“. Aussagekräftig sind Messwert, Prüfspannung, Messstrecke, Stromkreisbezeichnung und Prüfdatum. Bei späteren Prüfungen kann man dann erkennen, ob sich Werte verschlechtern.
Ein weiterer Fehler ist das blinde Vertrauen in Grenzwerte. Ein Stromkreis mit 1,1 MΩ erfüllt zwar möglicherweise die Mindestanforderung, bietet aber wesentlich weniger Reserve als derselbe Stromkreis mit 200 MΩ. Für die Instandhaltung zählt deshalb nicht nur bestanden oder nicht bestanden, sondern auch die Entwicklung über die Zeit.
Wer die Prüfung durchführen sollte und wann sie sinnvoll ist
Die Messung gehört in die Hände einer Elektrofachkraft. Das gilt besonders, weil die Installation freigeschaltet, gegen Wiedereinschalten gesichert und nach der Prüfung wieder fachgerecht in Betrieb genommen werden muss. Für Laien ist nicht nur die Messung selbst riskant, sondern auch das sichere Beurteilen der Anlage.
Eine Isolationsprüfung ist typischerweise bei der Erstprüfung einer neu errichteten oder geänderten Anlage erforderlich. Sie ist außerdem sinnvoll nach Wasserschäden, längeren Stillstandszeiten, Umbauten, wiederholtem Auslösen von Schutzorganen oder Verdacht auf beschädigte Leitungen.
Bei wiederkehrenden Prüfungen entscheidet die Gefährdungsbeurteilung über Umfang und Prüfintervalle. In gewerblichen Anlagen spielen Nutzung, Umgebungsbedingungen, mechanische Belastung und die Folgen eines Ausfalls eine große Rolle. Eine feuchte Werkstatt braucht in der Regel eine andere Prüfstrategie als ein trockener Büroraum.
Ich empfehle, bei auffälligen Werten nicht einfach mehrfach zu messen, bis zufällig ein besseres Ergebnis erscheint. Besser ist es, den Stromkreis systematisch aufzuteilen, die Ursache zu beseitigen und danach eine nachvollziehbare Kontrollmessung durchzuführen.
Ein Messprotokoll, das später wirklich weiterhilft
Ein gutes Protokoll macht aus einem flüchtigen Messwert eine brauchbare technische Information. Neben dem Ergebnis sollten mindestens die geprüfte Anlage, der Stromkreis, die Prüfspannung, die Messart, das Messgerät und die verantwortliche Prüfperson dokumentiert werden.
Bei größeren Anlagen lohnt sich eine tabellarische Erfassung jedes Stromkreises. Zusätzlich können ungewöhnliche Bedingungen vermerkt werden, etwa abgetrennte Überspannungsableiter, noch nicht angeschlossene Verbraucher oder eine Prüfung nach einem Feuchteschaden.
Für die Praxis ist auch der Vergleich mit früheren Messungen wertvoll. Ein Rückgang von 80 MΩ auf 8 MΩ kann technisch relevant sein, obwohl der aktuelle Wert noch über dem Mindestwert liegt. Genau solche Veränderungen helfen, Wartungsbedarf früh zu erkennen.
Eine bestandene Prüfung ist daher kein Freibrief für die nächsten Jahre. Sie bestätigt den Zustand zum Prüfzeitpunkt und unter den dokumentierten Bedingungen. Werden später Leitungen beschädigt, Geräte ergänzt oder Räume feucht, muss die Bewertung neu erfolgen.
Der wichtigste Prüfwert ist nicht immer der höchste
Bei der Messung des Isolationswiderstands zählt eine saubere Vorgehensweise mehr als eine möglichst große Zahl auf dem Display. Ein hoher Wert ist beruhigend, aber erst die Kombination aus korrekter Vorbereitung, vollständiger Messung und nachvollziehbarer Dokumentation macht das Ergebnis belastbar.
Wer einen niedrigen Wert feststellt, sollte den Stromkreis nicht pauschal als „defekt“ abstempeln. Häufig lässt sich die Ursache durch das schrittweise Trennen von Verbrauchern und Leitungsabschnitten schnell eingrenzen. Bleibt die Ursache unklar, sollte die Anlage bis zur fachgerechten Klärung nicht weiter betrieben werden.
So wird aus der Isolationsprüfung mehr als eine formale Zahl im Prüfbericht. Sie wird zu einem praktischen Werkzeug, mit dem sich Sicherheitsrisiken erkennen, Fehler gezielt beheben und Veränderungen an der Elektroinstallation frühzeitig verfolgen lassen.
