Ein RFID-Tag soll ein Ersatzteil eindeutig kennzeichnen, einen Wartungsvorgang auslösen oder den Zugang zu einer Anlage steuern. Damit das zuverlässig funktioniert, muss nicht nur der Speicher beschrieben werden, sondern auch Tagtyp, Lesegerät, Datenformat und Schreibschutz zusammenpassen. Ich zeige, wie sich ein RFID-Chip programmieren lässt, welche Geräte dafür nötig sind und worauf es in Automatisierung und Instandhaltung wirklich ankommt.
Die richtige Schreibstrategie beginnt mit dem Tagtyp und endet mit einem verifizierten Datensatz
- RFID ist nicht gleich RFID LF, HF/NFC und UHF arbeiten mit unterschiedlichen Frequenzen und Werkzeugen.
- Nur bestimmte Speicherbereiche lassen sich beschreiben, während die TID meist werkseitig festgelegt ist.
- Ein Schreibvorgang allein reicht nicht Erst das anschließende Auslesen bestätigt, dass die Daten korrekt gespeichert wurden.
- Schreibschutz mit Bedacht Lock- und Permalock-Funktionen können spätere Änderungen verhindern.
- Für die Instandhaltung zählt die Prozesssicherheit Eine eindeutige ID, saubere Protokollierung und ein passender Montageort sind entscheidend.
Was beim Programmieren eines RFID-Chips tatsächlich passiert
Im Alltag sagt man häufig, man programmiere einen RFID-Chip. Technisch wird meistens der nichtflüchtige Speicher eines RFID-Tags beschrieben. Der Tag erhält dabei zum Beispiel eine Identnummer, einen Artikelcode, einen Link oder Parameter für einen Wartungsprozess.
Die werkseitig hinterlegte TID, also die Tag Identifier, ist in der Regel nicht veränderbar. Sie dient als eindeutige Seriennummer des Chips. Beschreibbar sind je nach Bauart dagegen der EPC-Bereich, ein Anwenderspeicher oder bei NFC-Tags ein NDEF-Datensatz. Genau diese Unterscheidung verhindert einen häufigen Fehlkauf: Ein vorhandener RFID-Tag ist nicht automatisch frei programmierbar.
Bei einem UHF-Tag nach EPC Gen2 beziehungsweise ISO 18000-63 werden meist vier Speicherbereiche unterschieden. Der EPC enthält die Identifikation des Objekts, der User Memory kann zusätzliche Informationen aufnehmen. Im Reserved-Bereich liegen Passwörter, während die TID normalerweise vom Hersteller festgelegt wird. Für viele Industrieanwendungen reicht ein kurzer EPC völlig aus, weil die eigentlichen Wartungsdaten in der Software oder Datenbank liegen.
Welcher RFID-Tag passt zu Ihrem Anwendungsfall
Bevor ich ein Schreibgerät auswähle, kläre ich zuerst Reichweite, Material, Umgebung und Datenmenge. Ein Tag für eine Metallpumpe braucht andere Eigenschaften als ein NFC-Aufkleber an einer Schaltschranktür. Die folgende Übersicht grenzt die wichtigsten Varianten ein.
| Technik | Typische Frequenz | Geeignet für | Wichtige Einschränkung |
|---|---|---|---|
| LF | 125 oder 134,2 kHz | Einfache Identifikation, Tierkennzeichnung, ältere Zugangssysteme | Kurze Reichweite und meist wenig Speicher |
| HF/NFC | 13,56 MHz | Serviceinformationen, Smartphones, Zugangskarten, kleine Abstände | Meist nur wenige Zentimeter bis einige Dezimeter |
| UHF/RFID | Im europäischen Bereich typischerweise 865 bis 868 MHz | Inventur, Logistik, Anlagen- und Teileverfolgung | Metall, Flüssigkeiten und mehrere Tags können die Schreibqualität beeinflussen |
NFC ist also eine RFID-Variante für die kurze Distanz, aber nicht dasselbe wie ein passiver UHF-Tag. Ein Smartphone kann viele NFC-Tags beschreiben, jedoch keinen beliebigen UHF-Chip ersetzen. Für die industrielle Kennzeichnung von Werkzeugen oder Ersatzteilen ist UHF meist die bessere Wahl, während NFC bei einer digitalen Wartungsanleitung am Schaltschrank besonders praktisch ist.
Auf Metall sollten Sie spezielle On-Metal-Tags einsetzen. Ein gewöhnlicher UHF-Aufkleber verliert dort an Reichweite oder wird überhaupt nicht zuverlässig erkannt. Meine Erfahrung bei der Auswahl ist klar: Das Trägermaterial entscheidet oft stärker über den Erfolg als die nominelle Reichweite des Lesers.
RFID-Chip programmieren in sechs praktischen Schritten
1. Tagtyp und Speicher festlegen
Lesen Sie zunächst die Datenblätter von Tag und Reader. Prüfen Sie Frequenz, Protokoll, Speicherkapazität, Blockgröße und vorhandene Schutzmechanismen. Bei NFC sollte feststehen, ob ein einfacher NDEF-Datensatz genügt. Bei UHF muss klar sein, ob nur der EPC oder zusätzlich der User Memory beschrieben wird.
2. Datenformat definieren
Eine gute Kennzeichnung beginnt nicht mit dem Schreibbefehl, sondern mit einer sauberen Struktur. Für ein Ersatzteil kann der EPC beispielsweise eine interne Artikel- und Seriennummer enthalten. Lange Texte, Wartungshistorien oder PDF-Dateien gehören normalerweise nicht direkt auf den Tag, sondern in ein Backend, auf das die ID verweist.
Ich empfehle eine feste Länge und ein eindeutiges Schema, etwa Werk-Bereich-Objekt-Seriennummer. So bleibt die Kennzeichnung auch nach einem Anlagenumbau verständlich. Bei GS1-orientierten Prozessen kann statt einer frei erfundenen Zeichenfolge eine standardisierte Identnummer verwendet werden.

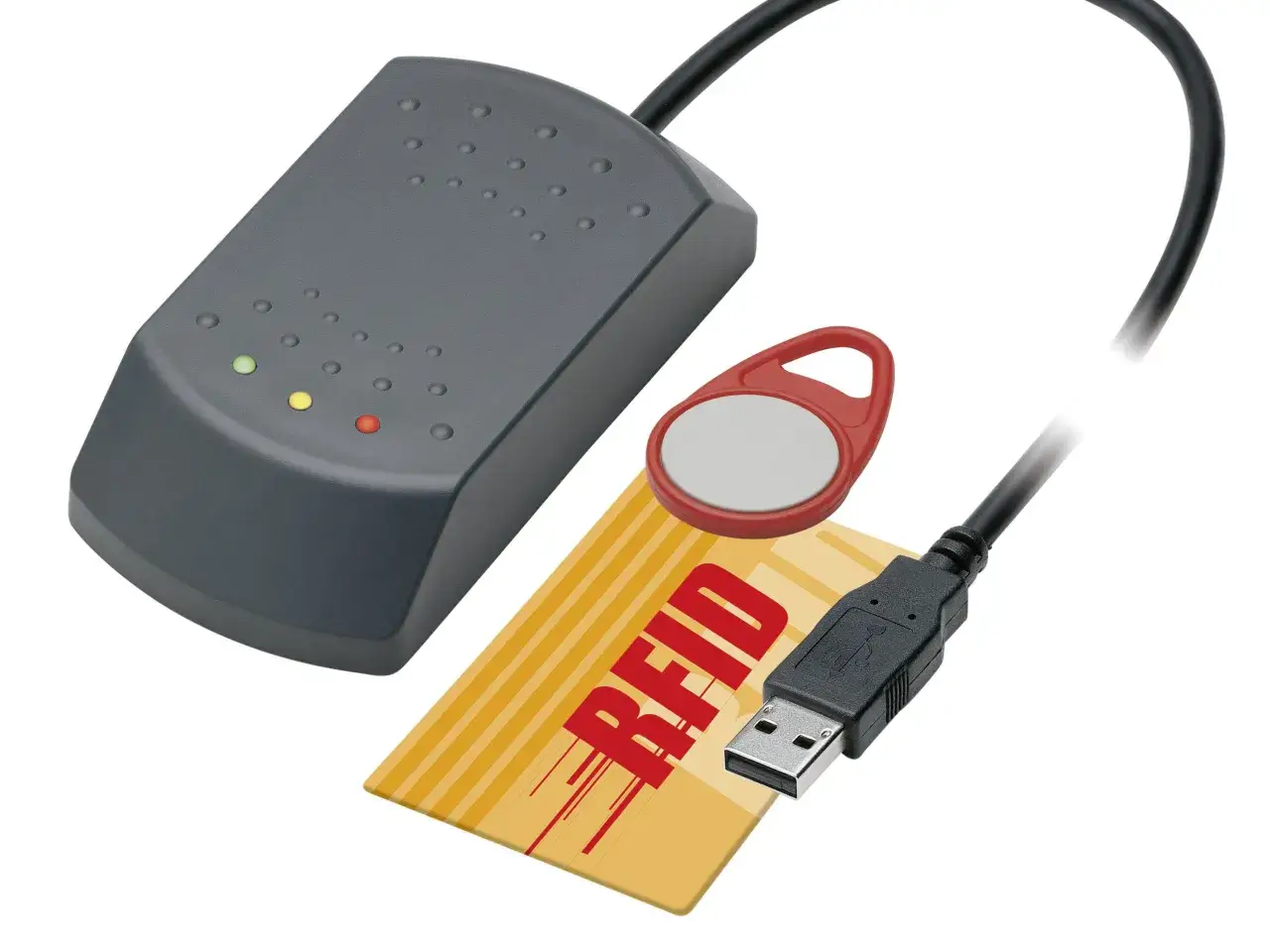

3. Passendes Schreibgerät anschließen
Für NFC reichen je nach Tagtyp ein kompatibler USB-Leser oder ein Smartphone mit geeigneter Anwendung. UHF benötigt einen RAIN-RFID-Reader mit Antenne und eine Software oder Programmierschnittstelle, die Schreibbefehle unterstützt. Ein Lesegerät, das Tags nur inventarisiert, kann nicht zwangsläufig auch Speicher beschreiben.
4. Genau einen Tag auswählen
Beim Schreiben sollte möglichst nur ein Tag im elektromagnetischen Feld liegen. In einer Kiste mit mehreren Transpondern kann sonst der falsche Datenträger beschrieben werden. UHF-Systeme nutzen zwar eine Vereinzelung der Tags, in der Praxis helfen zusätzlich ein definierter Abstand, reduzierte Sendeleistung oder eine abgeschirmte Schreibstation.
5. Speicher beschreiben und zurücklesen
Jetzt wird der Datensatz in den vorgesehenen Speicherbereich geschrieben. Danach muss die Software den Tag erneut lesen und den gespeicherten Wert mit dem Sollwert vergleichen. Write followed by read-back ist keine übertriebene Sicherheitsmaßnahme, sondern die einfachste Qualitätsprüfung gegen falsche IDs, Schreibfehler und vertauschte Werkstücke.
Lesen Sie auch: SPS-Aufbau planen und verstehen - Baugruppen, Zyklus und Diagnose
6. Erst nach der Prüfung sperren
Viele UHF-Tags und NFC-Chips unterstützen einen Schreibschutz. Eine temporäre Sperre mit Passwort lässt spätere Änderungen zu, während ein permanenter Lock oder Permalock nicht mehr rückgängig gemacht werden kann. Deshalb sollte ein Tag erst geschützt werden, wenn Montage, Test und Datenbankeintrag abgeschlossen sind.
Welche Daten auf den Tag gehören und welche besser ins System
Für die Automatisierung genügt meistens eine kurze, eindeutige Kennung. Der Reader erfasst diese ID, die Steuerung oder Instandhaltungssoftware ruft dazu den passenden Datensatz auf. Das ist robuster als eine große Datenmenge auf dem Chip, weil sich Wartungsintervalle, Dokumente und Zustände jederzeit ändern können.
| Daten auf dem RFID-Tag | Daten im Backend oder ERP |
|---|---|
| Objekt-ID, Seriennummer, Anlagenbereich, kurzer Statuscode | Wartungshistorie, Prüfberichte, Ersatzteillager, Verantwortliche |
| Kurzer NFC-Link oder Kontaktpunkt | Dokumente, Zeichnungen, Arbeitsanweisungen und Bilder |
| Feste Kennung für eine SPS oder ein Lesegerät | Regeln, Freigaben, Termine und Zugriffsrechte |
Bei sicherheitskritischen Anwendungen darf die UID allein nicht als Berechtigung gelten. Eine kopierte oder ausgelesene Kennung wäre sonst möglicherweise ausreichend, um einen Zugang oder Prozess auszulösen. Für Zutrittskontrolle und sensible Produktionsdaten braucht es kryptografische Authentifizierung, Rollenrechte und eine geschützte Systemanbindung.
Wer personenbezogene Daten mit einem Tag verknüpft, muss außerdem Datenschutz und Zugriffskonzept berücksichtigen. Der RFID-Chip selbst ist nicht automatisch ein Datenschutzproblem. Kritisch wird es, wenn die Kennung direkt mit Mitarbeitern, Bewegungsprofilen oder individuellen Leistungsdaten verbunden ist.
RFID in Automatisierung und Instandhaltung sinnvoll einsetzen
Ein typischer Anwendungsfall ist die Wartung an einer Pumpe oder einem Schaltschrank. Der Techniker liest den Tag ein, die Software öffnet automatisch die richtige Anlage und zeigt die nächste Prüfroutine. Dabei speichert der Chip nicht den gesamten Prüfbericht, sondern nur die stabile Objektkennung. Das reduziert Pflegeaufwand und verhindert veraltete Informationen auf dem Tag.
In der Materialversorgung kann ein UHF-Tag an einem Behälter oder Ersatzteil den Wareneingang, die Entnahme und die Rückgabe dokumentieren. Mehrere Tags lassen sich dabei in einem Lesefeld erfassen. Für eine einzelne Werkzeugstation ist dagegen NFC oft günstiger und einfacher, weil bewusst nur ein Objekt aus kurzer Distanz identifiziert werden soll.
Bei bewegten Objekten zählt die Lesesituation. Metallische Bauteile, Flüssigkeiten, enge Einbauräume und parallele Tags können die Reichweite deutlich verändern. Ich würde deshalb nie nur am Schreibtisch testen, sondern mindestens 20 bis 50 reale Schreib- und Lesevorgänge mit dem vorgesehenen Material, Abstand und Montagewinkel durchführen.
Für Serienprozesse lohnt sich eine feste Encoder-Station. Sie kann den Datensatz aus dem ERP übernehmen, den Tag beschreiben, das Ergebnis zurücklesen und bei einem Fehler eine Ausschleusung auslösen. Genau dort entsteht der größte Nutzen: Nicht das einzelne Schreiben spart Zeit, sondern die durchgängige Verbindung von Kennzeichnung, Prüfung und Rückverfolgbarkeit.
Typische Fehler beim Beschreiben von RFID-Tags
- Der falsche Tagtyp wird gekauft. Ein NFC-Leser kann keinen UHF-Prozess ersetzen.
- Die TID wird als frei änderbare Seriennummer eingeplant. Sie ist meist werksseitig festgelegt.
- Zu viele Daten werden auf dem Chip gespeichert, obwohl ein Backend flexibler und sicherer wäre.
- Der Schreibschutz wird zu früh aktiviert und verhindert spätere Korrekturen.
- Mehrere Tags liegen im Lesefeld, sodass ein falscher Datenträger beschrieben wird.
- Die Lesbarkeit wird nur im Labor getestet, nicht am eingebauten Bauteil.
- Schreibfehler werden nicht protokolliert, wodurch unklare oder doppelte IDs in den Bestand gelangen.
Besonders tückisch ist ein Tag, der scheinbar funktioniert, aber nur unter idealen Bedingungen gelesen wird. Bei UHF sollte die Antennenposition deshalb im realen Montagezustand geprüft werden. Bei NFC muss der Techniker wissen, wo die Antenne sitzt und wie viel Abstand zwischen Smartphone, Tag und Gehäuse bleibt.
Eine belastbare RFID-Kennzeichnung beginnt mit dem Prozess
Für ein kleines NFC-Projekt reichen oft ein kompatibler Tag, ein Smartphone und eine Schreib-App. In der industriellen Instandhaltung braucht es dagegen ein abgestimmtes System aus Tag, Reader, Datenmodell, Software und Prüfablauf. Die Technik ist selten der schwierigste Teil. Entscheidend ist, dass jede ID eindeutig bleibt und der Prozess Fehler sichtbar macht.
Ich würde mit einem einzigen realen Objekt starten, den Tag beschreiben, zurücklesen und unter Betriebsbedingungen testen. Erst wenn dieser Ablauf stabil funktioniert, lohnt sich die Übertragung auf hunderte oder tausende Bauteile. So bleiben spätere Änderungen möglich, ohne dass bereits gesperrte Tags oder unklare Kennzeichnungsregeln den Betrieb ausbremsen.
