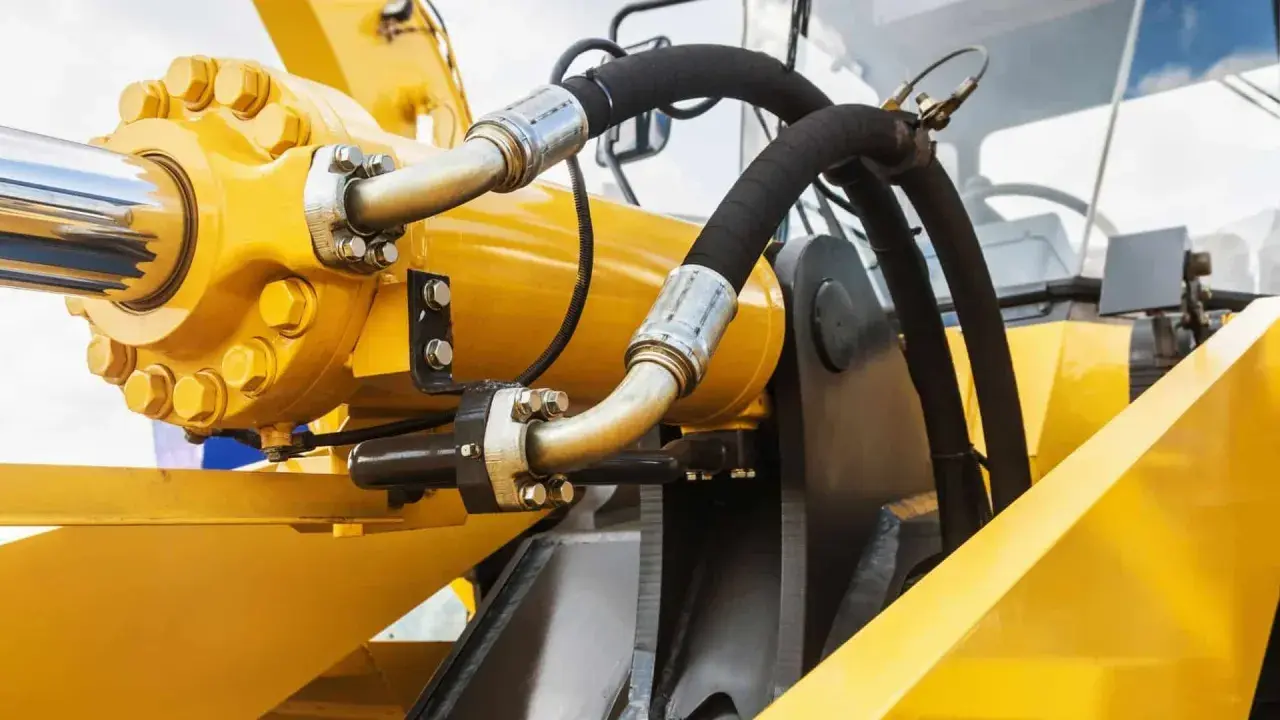

Wenn ein Hydraulikzylinder ruckelt, eine Anlage an Leistung verliert oder die Pumpe ungewöhnliche Geräusche macht, liegt die Ursache oft nicht dort, wo man zuerst sucht. Ich zeige, wie eine Hydraulikpumpe mechanische Antriebsleistung in Volumenstrom umwandelt, wodurch Druck entsteht, welche Pumpenbauarten sich unterscheiden und wie sich typische Fehler in automatisierten Anlagen früh erkennen lassen.
Die wichtigsten Punkte zur Funktion auf einen Blick
- Volumenstrom statt Druck ist die unmittelbare Leistung der Pumpe. Der Systemdruck entsteht erst durch den Widerstand des Verbrauchers.
- Hydraulikpumpen arbeiten überwiegend nach dem Verdrängerprinzip und fördern bei jeder Umdrehung ein definiertes Flüssigkeitsvolumen.
- Zahnrad-, Flügelzellen- und Kolbenpumpen unterscheiden sich vor allem bei Druckniveau, Wirkungsgrad, Geräusch und Regelbarkeit.
- Eine Verstellpumpe oder drehzahlgeregelte Pumpe kann Energie sparen, weil sie den Förderstrom besser an den Bedarf anpasst.
- Kavitation, Luft, Verschmutzung und falsche Viskosität gehören zu den häufigsten Ursachen für Schäden und ungeplante Stillstände.
Was eine Hydraulikpumpe tatsächlich leistet
Eine Hydraulikpumpe wandelt die Drehbewegung eines Elektromotors oder Verbrennungsmotors in hydraulische Energie um. Sie saugt Flüssigkeit aus dem Tank an und fördert sie mit einem bestimmten Volumenstrom Q in das Leitungssystem. Erst wenn dieser Strom auf einen Zylinder, Hydromotor, Filter oder eine Drossel trifft, baut sich der dafür notwendige Druck auf.
Das ist der Punkt, den ich in der Praxis besonders häufig erklären muss: Die Pumpe „erzeugt“ nicht einfach einen festen Druck. Sie stellt zunächst Öl in Bewegung bereit. Der Druck ergibt sich aus der Last. Ein Zylinder hebt bei geringer Last deshalb mit niedrigem Druck, bei hoher Last aber mit deutlich höherem Druck, obwohl die Pumpe dieselbe Aufgabe erfüllt.

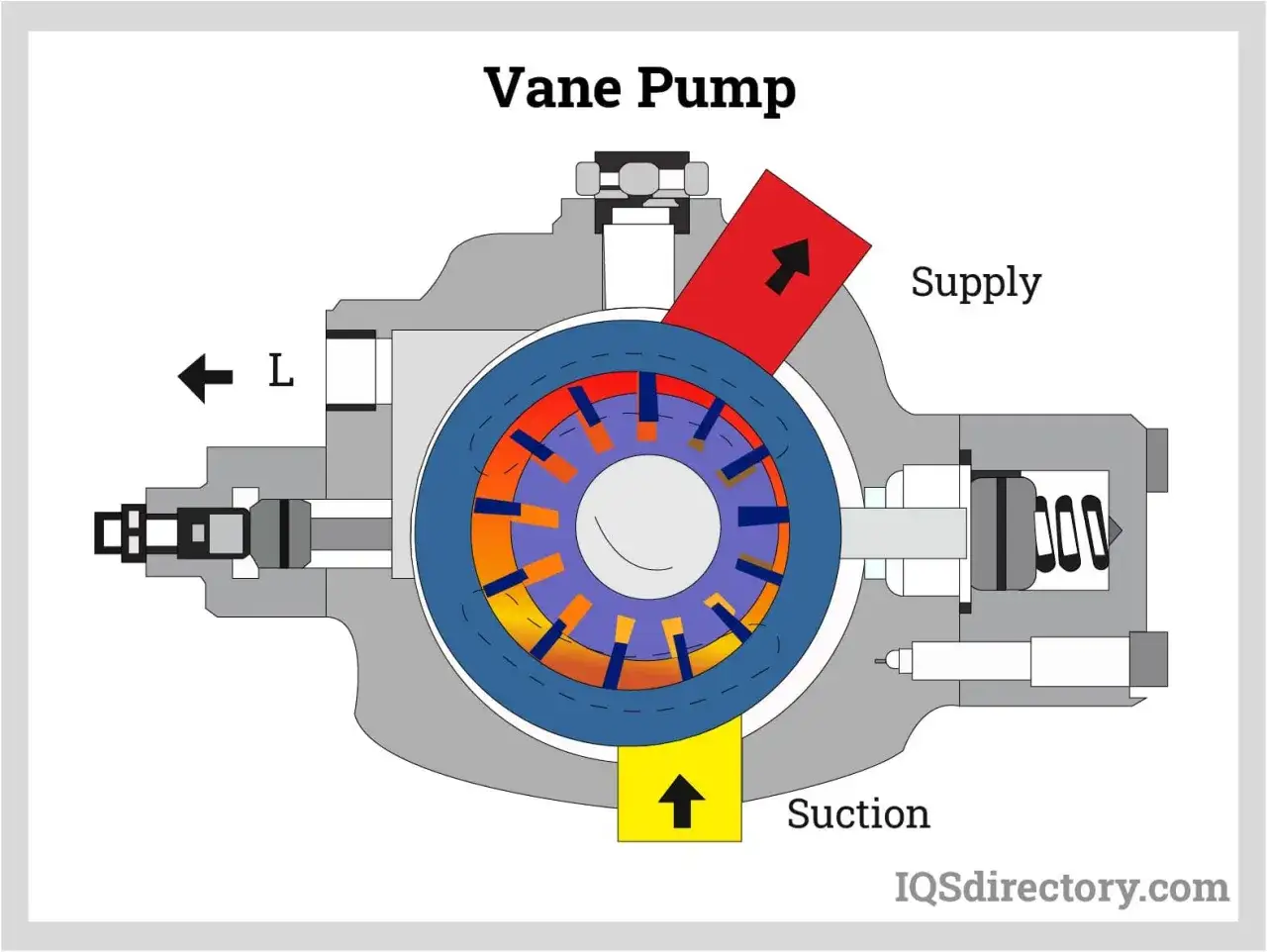

Der Ablauf im Inneren
- Der Antrieb dreht die Pumpenwelle.
- Auf der Saugseite vergrößert sich das Volumen der Arbeitskammern. Dadurch strömt Hydraulikflüssigkeit aus dem Tank nach.
- Die gefüllten Kammern werden mechanisch weitertransportiert.
- Auf der Druckseite verkleinert sich ihr Volumen und die Flüssigkeit wird in die Druckleitung gedrückt.
- Ventile und Steuerungen leiten den Volumenstrom zum passenden Verbraucher oder zurück zum Tank.
Bei einer Verdrängerpumpe wird pro Umdrehung ein nahezu festgelegtes Volumen bewegt. Der theoretische Förderstrom lässt sich vereinfacht mit Q = Verdrängungsvolumen × Drehzahl berechnen. In der Realität reduzieren innere Leckage und Reibung den tatsächlich verfügbaren Strom.
Ein einfaches Rechenbeispiel
Fördert eine Pumpe 20 Liter pro Minute bei 160 bar, ergibt sich eine hydraulische Leistung von rund 5,3 kW. Die erforderliche Motorleistung liegt wegen der Verluste höher. Für eine belastbare Auslegung müssen deshalb volumetrischer, mechanischer und Gesamtwirkungsgrad berücksichtigt werden.
Wie aus Volumenstrom und Widerstand nutzbare Bewegung wird
Die Pumpe ist nur ein Teil des hydraulischen Antriebs. Erst das Zusammenspiel aus Tank, Filter, Leitungen, Ventilen und Aktor macht aus dem Flüssigkeitsstrom eine kontrollierte Bewegung. Ein Wegeventil bestimmt beispielsweise, auf welche Seite eines Zylinders das Öl gelangt, während ein Druckbegrenzungsventil die Anlage vor unzulässig hohen Drücken schützt.
Der Volumenstrom beeinflusst vor allem die Geschwindigkeit des Verbrauchers. Mehr Liter pro Minute lassen einen Zylinder schneller ausfahren. Der Druck beeinflusst dagegen die mögliche Kraft. Für einen Zylinder gilt vereinfacht F = p × A, also Druck multipliziert mit der wirksamen Kolbenfläche.
In einem offenen Kreislauf fließt die Flüssigkeit vom Tank zur Pumpe, zum Verbraucher und anschließend zurück in den Tank. Geschlossene Kreisläufe führen den Hauptstrom direkt zwischen Pumpe und Hydromotor. Diese Variante eignet sich etwa für hydrostatische Fahrantriebe, ist aber bei Auslegung, Kühlung und Leckageausgleich anspruchsvoller.
Warum die Rücklaufleitung genauso wichtig ist
Eine zu kleine oder verstopfte Rücklaufleitung erhöht den Gegendruck und kann Dichtungen sowie Gehäusebereiche belasten. Auch ein verschmutzter Filter wirkt nicht nur auf die Sauberkeit, sondern auf den gesamten Druckverlust der Anlage. Ich prüfe bei Störungen deshalb nie ausschließlich die Pumpe, sondern immer auch Saug- und Rücklaufseite.
Welche Pumpenbauart für welche Aufgabe geeignet ist
Die Bauart entscheidet über Geräusch, Kosten, Druckfestigkeit und Regelbarkeit. Eine teure Kolbenpumpe ist nicht automatisch die beste Lösung. Für eine einfache Spannvorrichtung kann eine robuste Zahnradpumpe wirtschaftlich sinnvoller sein als eine hochentwickelte Verstellpumpe.
| Bauart | Typische Eigenschaften | Geeignete Anwendungen |
|---|---|---|
| Zahnradpumpe | Einfach, robust, meist konstantes Fördervolumen, vergleichsweise niedrige Anschaffungskosten | Industrieaggregate, Schmier- und Versorgungssysteme, mobile Maschinen |
| Flügelzellenpumpe | Ruhiger Lauf, guter Wirkungsgrad, empfindlicher gegenüber Verschmutzung und falscher Montage | Werkzeugmaschinen und Anwendungen mit höheren Anforderungen an Geräusch und Gleichlauf |
| Axialkolbenpumpe | Hohe Druckbereiche, als Konstant- oder Verstellpumpe verfügbar, technisch aufwendiger | Pressen, Spritzgießmaschinen, Fahrantriebe und anspruchsvolle Automatisierung |
| Radialkolbenpumpe | Sehr druckfest, oft für kleinere Förderströme und spezielle Aufgaben | Prüfstände, Spanntechnik und Hochdruckanwendungen |
Zusätzlich muss zwischen Konstantpumpe und Verstellpumpe unterschieden werden. Eine Konstantpumpe liefert bei gleicher Drehzahl annähernd denselben Förderstrom. Eine Verstellpumpe verändert ihr geometrisches Fördervolumen und gibt nur so viel Öl ab, wie der Verbraucher tatsächlich benötigt.
Das spart Energie, wenn die Maschine häufig im Teillastbetrieb läuft. Bei einer Konstantpumpe muss überschüssiger Volumenstrom oft über ein Ventil zum Tank zurückgeführt werden. Diese Energie wird in Wärme umgewandelt. Die Verstellpumpe kostet meist mehr und benötigt eine sorgfältigere Regelung, kann die Betriebskosten aber deutlich senken.
Was Automatisierung aus der Pumpenfunktion macht
In modernen Anlagen wird die Pumpe nicht mehr isoliert betrachtet. Druck-, Temperatur-, Durchfluss- und Schwingungssensoren liefern der Steuerung ein laufendes Bild des Betriebszustands. Eine SPS kann daraus Sollwerte berechnen, Warnungen ausgeben oder die Maschine kontrolliert herunterfahren.
Besonders wirkungsvoll ist die Kombination aus Verstellpumpe, Frequenzumrichter und Zustandsüberwachung. Die Drehzahl oder das Fördervolumen wird an den Bedarf angepasst. Das reduziert Leerlaufverluste und kann die Öltemperatur stabilisieren. Der höhere technische Aufwand lohnt sich vor allem bei langen Laufzeiten, häufig wechselnden Lasten und großen installierten Leistungen.
Lesen Sie auch: SPS-Aufbau planen und verstehen - Baugruppen, Zyklus und Diagnose
Welche Messwerte wirklich helfen
- Druckverlauf: zeigt, ob die Last erreicht wird und ob Druckspitzen auftreten.
- Volumenstrom: macht Förderverluste und innere Leckage sichtbar.
- Öltemperatur: weist auf Überlast, zu hohe Drosselverluste oder unzureichende Kühlung hin.
- Schwingungen und Geräusch: können Lagerprobleme, Kavitation oder Kupplungsfehler früh ankündigen.
- Motorstrom: hilft, Laständerungen und mechanische Auffälligkeiten ohne direkten Pumpenausbau zu erkennen.
Für die Instandhaltung sind Trends oft aussagekräftiger als ein einzelner Messwert. Ein Druckabfall von heute auf morgen ist relevant. Ein langsam sinkender Volumenstrom über Wochen ist ebenfalls ein klares Signal, selbst wenn die Anlage noch funktioniert. Ich würde Grenzwerte immer aus Herstellerangaben und einem dokumentierten Normalzustand ableiten, nicht aus pauschalen Tabellenwerten.
Welche Fehler die Hydraulikpumpe schnell beschädigen
Viele Pumpenschäden beginnen auf der Saugseite. Ist der Zulauf verengt, der Ölstand zu niedrig oder die Flüssigkeit zu zäh, entsteht Kavitation. Dabei bilden sich Dampfblasen, die auf der Druckseite schlagartig zusammenfallen. Typische Hinweise sind ein knatterndes Geräusch, Vibrationen, schwankender Druck und ein deutlich sinkender Förderstrom.
Luft im Öl verursacht ähnliche Symptome, ist aber nicht dasselbe. Bei einer Belüftung wird Luft über undichte Sauganschlüsse, beschädigte Dichtungen oder einen zu niedrigen Tankfüllstand eingetragen. Das Öl wirkt dann schaumig oder milchig, die Bewegungen werden unruhig und die Kompressibilität des Mediums steigt.
| Beobachtung | Mögliche Ursache | Erster sinnvoller Prüfschritt |
|---|---|---|
| Lautes Knattern oder Rattern | Kavitation, Luft im Öl, verstopfter Saugfilter | Ölstand, Saugschlauch, Filter und Tankbelüftung prüfen |
| Zu langsame Zylinderbewegung | Zu geringer Volumenstrom, innere Leckage, falsche Drehzahl | Volumenstrom messen und mit dem Referenzwert vergleichen |
| Druck wird nicht erreicht | Überströmventil falsch eingestellt, Leckage, verschlissene Pumpe | Ventileinstellung und Druck unter definierter Last kontrollieren |
| Öl wird ungewöhnlich heiß | Zu hoher Rücklaufdruck, permanente Entlastung über das Ventil, Überlast | Druckverluste und Betriebszustand der Pumpe analysieren |
| Metallpartikel im Filter | Verschleiß an Zahnrädern, Kolben, Lagern oder Laufbahnen | Filterinhalt sichern und Ursache vor einem Neustart klären |
Ein häufiger Fehler ist, bei schlechtem Druck sofort die Pumpe auszubauen. Ich messe zuerst Druck und Volumenstrom unter vergleichbaren Bedingungen und prüfe danach Öl, Filter, Leitungen und Ventile. Ein falsch eingestelltes Druckbegrenzungsventil kann dieselben Symptome erzeugen wie eine verschlissene Pumpe.
Wie die Instandhaltung die Lebensdauer verlängert
Die wichtigste Wartungsmaßnahme ist kein spektakuläres Diagnosegerät, sondern sauberes und passendes Hydrauliköl. Viskosität, Temperaturbereich und Freigabe müssen zur Pumpe passen. Wasser, Abrieb und Schmutz beschleunigen den Verschleiß an engen Spalten erheblich.
Im laufenden Betrieb gehören Sichtkontrollen auf Leckagen, ungewöhnliche Geräusche, Schaumbildung und Temperaturanstieg zur Basis. Zusätzlich sollten Ölstand, Filteranzeigen, Kupplung, Befestigung und Schlauchanschlüsse nach dem Wartungsplan des Herstellers kontrolliert werden. Einen allgemein gültigen Wechseltermin für jedes Hydrauliköl gibt es nicht, weil Belastung, Temperatur, Medium und Verschmutzung stark variieren.
Vor Arbeiten an der Anlage muss ich die Energie sicher abschalten, den Druck abbauen und vorhandene Hydrospeicher entlasten. Ein stillstehender Motor bedeutet nicht automatisch, dass das System drucklos ist. Gerade bei automatisierten Maschinen muss außerdem verhindert werden, dass die Steuerung während der Wartung unerwartet einen Start auslöst.
Der schnellste Realitätscheck vor dem nächsten Pumpentausch
Bevor eine Pumpe ersetzt wird, notiere ich vier Werte unter definierten Bedingungen: Drehzahl, Druck, Volumenstrom und Öltemperatur. Erst der Vergleich mit früheren Messungen zeigt, ob tatsächlich die Pumpe altert oder ein Problem im Umfeld vorliegt.
Bleibt der Druck stabil, sinkt aber der Volumenstrom, spricht das eher für innere Leckage oder Verschleiß. Steigen dagegen Geräusch und Temperatur gleichzeitig an, muss die Saugseite dringend geprüft werden. Diese einfache Unterscheidung spart in der Instandhaltung oft mehr Zeit als ein vorschneller Teiletausch.
Die Funktion einer Hydraulikpumpe lässt sich damit auf einen klaren Kern reduzieren: Sie stellt einen kontrollierten Flüssigkeitsstrom bereit, der unter Last hydraulischen Druck überträgt. Zuverlässig arbeitet das System aber nur, wenn Pumpe, Medium, Regelung, Filterung und Verbraucher als gemeinsame Einheit ausgelegt und überwacht werden.
