Wenn eine Maschine plötzlich nicht mehr schaltet oder eine Heizungs- und Bewässerungsanlage den Medienfluss nicht zuverlässig kontrolliert, führt die Ursache oft zu einem kleinen Bauteil zurück: dem Magnetventil. Ich erkläre hier die Magnetventil-Funktionsweise vom elektrischen Impuls bis zur Bewegung des Ventils, zeige die wichtigsten Bauarten und gehe auf Auswahl, typische Fehler sowie praktische Wartung ein.
Die wichtigsten Punkte zur Magnetventil-Funktionsweise auf einen Blick
- Elektromagnet: Die Spule erzeugt ein Magnetfeld und bewegt einen Anker.
- Schaltvorgang: Der Anker öffnet oder schließt einen Ventilsitz und steuert dadurch Flüssigkeiten oder Gase.
- Bauarten: Direktgesteuerte, servogesteuerte und zwangsgesteuerte Ventile eignen sich für unterschiedliche Druck- und Durchflussbereiche.
- Grundstellung: NC bedeutet stromlos geschlossen, NO stromlos geöffnet.
- Auswahl: Medium, Druck, Temperatur, Nennweite, Spannung und Dichtungsmaterial müssen zusammenpassen.
So arbeitet ein Magnetventil im Schaltmoment

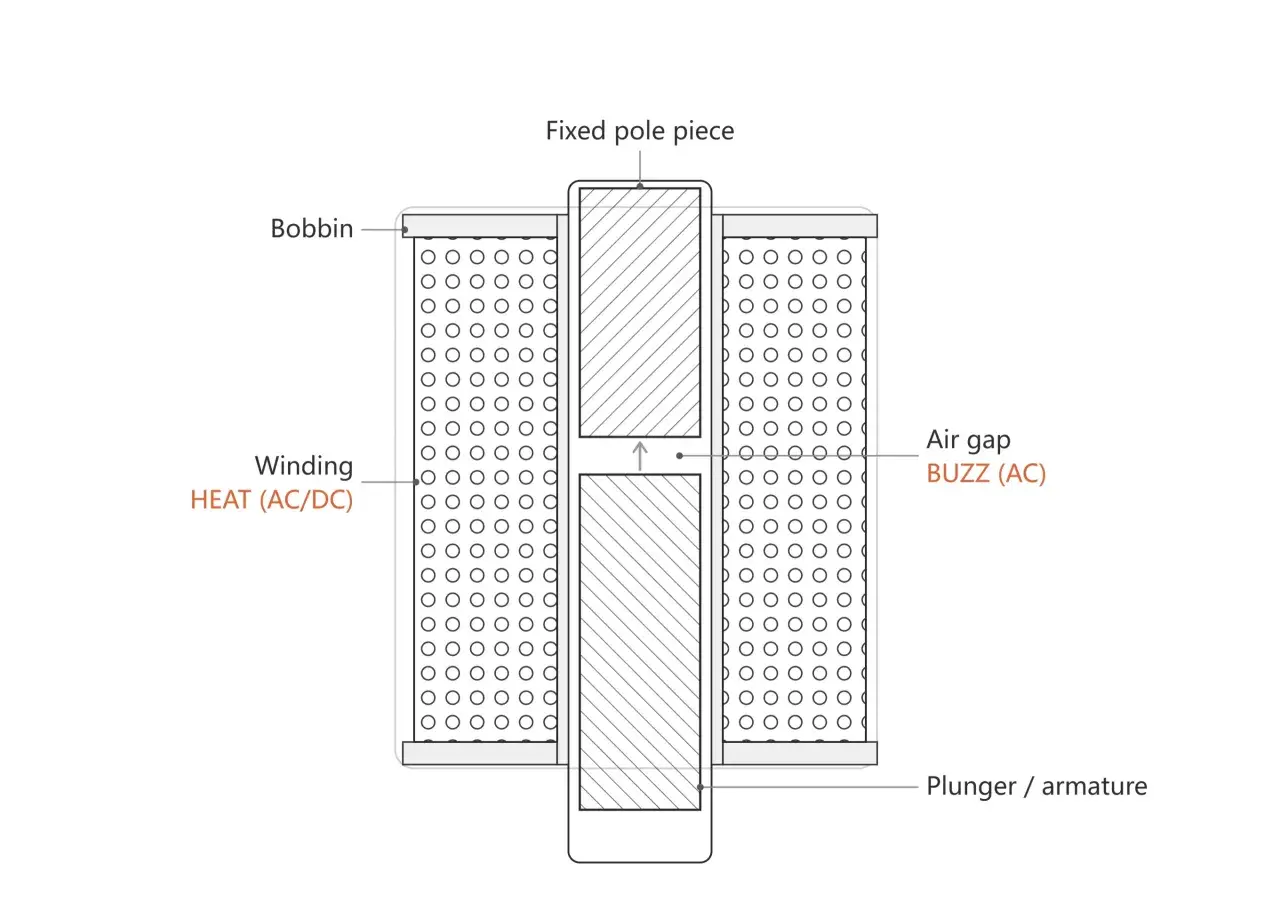

Ein Magnetventil verbindet elektrische Steuerung mit mechanischer Bewegung. Sobald die Steuerung Spannung an die Magnetspule legt, entsteht ein Magnetfeld. Dieses zieht den ferromagnetischen Anker in Richtung Spule und verändert dadurch die Stellung des Ventils.
Je nach Bauart hebt der Anker entweder direkt einen Dichtkörper vom Ventilsitz ab oder betätigt eine kleine Vorsteueröffnung. Dadurch kann das Medium strömen, gesperrt oder in eine andere Richtung geleitet werden. Wird die Spannung abgeschaltet, bringt meist eine Feder den Anker in seine Grundstellung zurück.

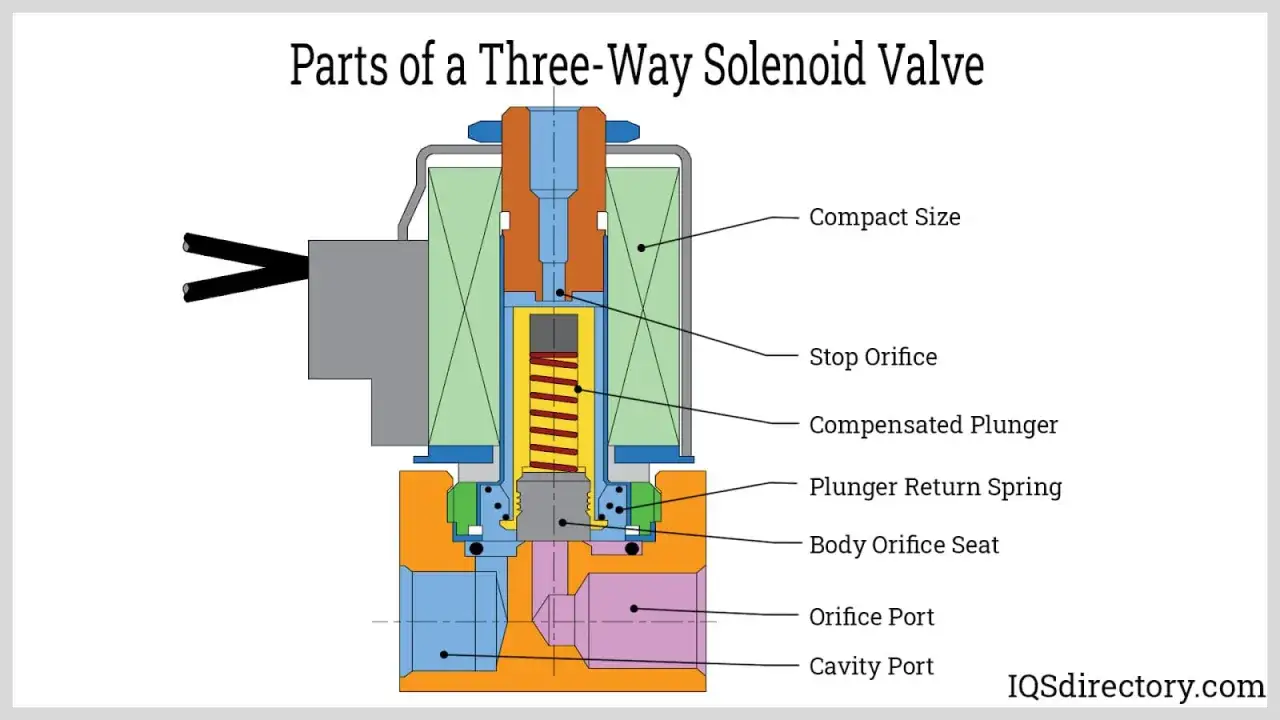

Die einzelnen Bauteile
- Magnetspule: Sie wandelt elektrische Energie in ein Magnetfeld um.
- Anker: Das bewegliche Metallteil überträgt die Magnetkraft auf den Dichtkörper.
- Ventilsitz: Auf ihm dichtet der Verschluss gegen den Medienstrom ab.
- Feder: Sie sorgt bei monostabilen Ventilen für die Rückstellung.
- Dichtung: Sie muss zum Medium, zur Temperatur und zum Druck passen.
Ich halte eine Unterscheidung für besonders wichtig: Ein Magnetventil ist in der Regel ein Schaltventil, kein stufenloser Durchflussregler. Es öffnet oder schließt einen Durchgang, während ein Proportionalventil die Öffnung gezielt verändert und dafür eine geeignete Regelung benötigt.
Welche Bauart passt zum Einsatz
Die Bauart entscheidet darüber, ob das Ventil bei niedrigem Druck zuverlässig arbeitet, wie viel Durchfluss möglich ist und wie stark die Spule belastet wird. In der Praxis werden vor allem drei Prinzipien eingesetzt.
| Bauart | Funktionsprinzip | Typische Stärke | Wichtige Grenze |
|---|---|---|---|
| Direktgesteuert | Der Anker öffnet den Hauptdurchgang unmittelbar. | Funktioniert meist auch bei sehr niedrigem oder fehlendem Differenzdruck. | Für große Nennweiten oft nur begrenzter Durchfluss. |
| Servogesteuert | Der Elektromagnet steuert eine kleine Öffnung, der Mediendruck bewegt die Membran. | Hoher Durchfluss bei vergleichsweise kompakter Spule. | Benötigt einen Mindestdruckunterschied. |
| Zwangsgesteuert | Anker und Membran werden mechanisch gemeinsam bewegt. | Verbindet direkte Betätigung mit höherem Durchflussbereich. | Aufbau und Auswahl sind etwas anspruchsvoller. |
Bei einem direktgesteuerten Ventil kommt die Magnetkraft unmittelbar gegen Federkraft und Mediendruck zum Einsatz. Das ist robust und leicht verständlich, aber bei großen Querschnitten steigt der erforderliche Kraftbedarf deutlich.
Servogesteuerte Ausführungen nutzen den Druck des Mediums als zusätzliche Arbeitskraft. Deshalb prüfe ich bei dieser Variante immer den im Datenblatt angegebenen Mindestdifferenzdruck. Fehlt er, kann das Ventil trotz korrekter elektrischer Ansteuerung geschlossen bleiben.
Was 2/2, 3/2, NC und NO wirklich bedeuten
Die Bezeichnungen wirken zunächst technisch, sind aber schnell verständlich. Die erste Zahl nennt die Anzahl der Anschlüsse, die zweite Zahl die Anzahl der Schaltstellungen.
- 2/2-Wegeventil: Zwei Anschlüsse und zwei Schaltstellungen, meist offen oder geschlossen.
- 3/2-Wegeventil: Drei Anschlüsse und zwei Schaltstellungen, häufig zum Belüften und Entlüften eines einfachwirkenden Zylinders.
- 5/2-Wegeventil: Fünf Anschlüsse und zwei Schaltstellungen, typisch für doppeltwirkende Pneumatikzylinder.
NC steht für „normally closed“. Das Ventil ist ohne elektrische Spannung geschlossen und öffnet erst nach dem Schalten. Bei NO, also „normally open“, verhält es sich genau umgekehrt.
Für sicherheitsrelevante Anwendungen ist diese Grundstellung nicht nebensächlich. Bei einem Stromausfall sollte beispielsweise eine gefährliche Medienzufuhr nicht automatisch offen bleiben. Welche Stellung sinnvoll ist, hängt jedoch vom Prozess ab und muss anhand der möglichen Folgen eines Energieausfalls festgelegt werden.
Darauf kommt es bei der Auswahl an
Die richtige Nennweite allein macht noch kein passendes Ventil. Ich beginne bei der Auswahl immer mit dem Medium, denn Wasser, Druckluft, Öl, Dampf und aggressive Chemikalien stellen sehr unterschiedliche Anforderungen an Gehäuse und Dichtungen.
Lesen Sie auch: SPS-Aufbau planen und verstehen - Baugruppen, Zyklus und Diagnose
Die wichtigsten technischen Daten
- Medium: Flüssigkeit, Gas, Dampf oder aggressiver Stoff
- Betriebsdruck: Mindest- und Höchstdruck auf der Ein- und Ausgangsseite
- Temperatur: Mediums- und Umgebungstemperatur
- Durchfluss: Benötigte Menge pro Zeit, häufig über den Kv-Wert angegeben
- Elektrische Daten: etwa 12 oder 24 Volt Gleichspannung sowie 24 oder 230 Volt Wechselspannung
- Dichtungswerkstoff: beispielsweise NBR, EPDM oder FKM, abhängig von Medium und Temperatur
- Schutzart: etwa IP65 oder IP67 bei staub- und feuchtebelasteten Umgebungen
- Anschluss und Einbaulage: Gewinde, Flansch, Steckanschluss und Vorgaben des Herstellers
Ein zu kleines Ventil verursacht unnötigen Druckverlust und verlängert die Füll- oder Entleerungszeit. Ein überdimensioniertes Ventil ist ebenfalls keine gute Lösung, weil es höhere Kosten verursachen und bei kleinen Durchflussmengen unpräzise schalten kann.
In der Gebäudeautomation spielt außerdem die Schalthäufigkeit eine große Rolle. Ein Ventil für wenige Schaltvorgänge pro Tag ist nicht automatisch für einen schnellen Taktbetrieb in einer Produktionsanlage geeignet. Ebenso muss die Spule zur Ansteuerung passen, denn eine Gleichspannungsspule darf nicht einfach an Wechselspannung angeschlossen werden.
Typische Fehlerbilder richtig eingrenzen
Wenn ein Magnetventil nicht arbeitet, vermute ich nicht sofort einen defekten Anker. Häufiger liegen die Ursachen bei der Spannungsversorgung, einem verschmutzten Ventilsitz, falschem Druck oder einer blockierten Membran.
| Fehlerbild | Mögliche Ursache | Erster sinnvoller Prüfschritt |
|---|---|---|
| Ventil schaltet nicht | Keine Spannung, falsche Spannung oder defekte Spule | Spannung am Anschluss messen und Spulenwert mit Herstellerangabe vergleichen. |
| Spule brummt stark | Falsche Versorgung, lose Befestigung oder Wechselstromproblem | Elektrische Daten und Steckverbindung prüfen. |
| Ventil öffnet nur teilweise | Zu geringer Druck, Verschmutzung oder beschädigter Anker | Druckbedingungen und Filter kontrollieren. |
| Ventil schließt nicht vollständig | Fremdkörper am Sitz, beschädigte Dichtung oder falsche Durchflussrichtung | Leitung entlasten und Ventilsitz fachgerecht prüfen. |
| Spule wird ungewöhnlich heiß | Falsche Spannung, zu lange Einschaltdauer oder beschädigte Spule | Spannung, Einschaltdauer und zulässige Betriebsart vergleichen. |
Ein hörbares Klicken beweist übrigens nicht, dass das Ventil vollständig geöffnet ist. Der Anker kann sich bewegen, während eine verschmutzte Membran oder ein beschädigter Dichtsitz den Durchfluss weiterhin behindert. Genau diese Verwechslung sehe ich bei der Fehlersuche besonders oft.
Vor jeder Demontage müssen Spannung abgeschaltet, Rohrleitungen drucklos gemacht und heiße oder gefährliche Medien sicher abgekühlt beziehungsweise abgeleitet werden. Bei Gas, Dampf, Chemikalien oder hohen Drücken gehört die Prüfung in die Hände einer dafür qualifizierten Fachkraft.
Wartung und Lebensdauer in der Praxis
Magnetventile brauchen meist wenig Wartung, reagieren aber empfindlich auf schlechte Medienqualität. Bei Druckluft verhindern passende Filter und eine korrekt ausgelegte Aufbereitung, dass Partikel den Ventilsitz beschädigen. Bei Flüssigkeiten schützt ein geeigneter Leitungsfilter vor Ablagerungen.
Ich empfehle, bei wiederkehrenden Störungen nicht nur die Spule zu wechseln. Sinnvoller ist eine kurze Ursachenprüfung mit Spannung, Druck, Durchflussrichtung und Verschmutzung. Sonst fällt das neue Bauteil oft nach kurzer Zeit aus demselben Grund wieder aus.
- Elektrische Anschlüsse regelmäßig auf Feuchtigkeit und lockere Kontakte prüfen.
- Filter und Siebe nach dem Wartungsplan der Anlage reinigen oder ersetzen.
- Dichtungen bei sichtbarer Versprödung, Quellung oder Leckage austauschen.
- Die Einbaurichtung anhand des Pfeils auf dem Gehäuse kontrollieren.
- Bei langen Stillstandszeiten prüfen, ob Ablagerungen oder verklebte Dichtungen entstanden sind.
Die Lebensdauer lässt sich nicht seriös allein in Jahren angeben. Sie hängt von Schaltzyklen, Medium, Temperatur, Druck und Spulenbelastung ab. Ein Ventil in sauberer Druckluft kann deutlich länger zuverlässig arbeiten als ein gleiches Modell in verschmutztem Wasser oder aggressiver Prozesschemie.
Die richtige Entscheidung beginnt mit dem Prozess
Die Funktionsweise ist schnell erklärt, die richtige Auslegung aber immer eine Prozessfrage. Wer zuerst Grundstellung, Medium, Druck, Temperatur und Schalthäufigkeit klärt, vermeidet die meisten Fehlkäufe und unnötigen Stillstand.
Mein praktischer Rat lautet deshalb, das Typenschild und das Datenblatt nicht erst bei einer Störung hervorzuholen. Ein sauber dokumentiertes Ventil mit eindeutiger Spannung, Bauart und Dichtungswerkstoff macht Wartung und Ersatzteilbeschaffung wesentlich sicherer.
Für einfache Absperraufgaben genügt oft ein 2/2-Ventil. Sobald Zylinder, Sicherheitsfunktionen, hohe Durchflussmengen oder schwierige Medien beteiligt sind, sollte die Auswahl anhand der vollständigen Betriebsdaten und im Zweifel mit dem Hersteller oder einem qualifizierten Fachbetrieb erfolgen.
