Wenn einzelne Heizkörper kalt bleiben, andere rauschen oder die Wärmepumpe wegen eines zu geringen Volumenstroms abschaltet, liegt die Ursache oft bei der Wasserverteilung. Ich zeige, wie sich die benötigte Durchflussmenge einer Heizung berechnen lässt, welche Rolle die Spreizung spielt und wie Heizkörper- sowie Fußbodenheizungskreise sinnvoll eingestellt werden.
Die passende Wassermenge entscheidet über Wärme, Effizienz und Ruhe
- Volumenstrom berechnen mit Heizleistung und Temperaturspreizung.
- Heizkörper arbeiten häufig mit 10 bis 20 K Spreizung, Fußbodenheizungen eher mit etwa 5 K.
- Förderhöhe und Durchflussmenge sind unterschiedliche Pumpenwerte und dürfen nicht verwechselt werden.
- Zu wenig Wasser verursacht ungleiche Wärme und hohe Temperaturdifferenzen.
- Zu viel Wasser führt oft zu Strömungsgeräuschen und unnötigem Stromverbrauch.
Wie viel Durchfluss eine Heizungspumpe wirklich braucht
Die Durchflussmenge, fachlich meist Volumenstrom genannt, beschreibt, wie viel Heizungswasser pro Zeit durch den Heizkreis fließt. Übliche Einheiten sind Liter pro Stunde, Liter pro Minute oder Kubikmeter pro Stunde. Die Pumpe erzeugt dabei keinen zusätzlichen Wärmebedarf, sondern transportiert die Wärme vom Wärmeerzeuger zu den Heizflächen.
Entscheidend ist nicht die Größe der Pumpe allein, sondern das Zusammenspiel aus Heizleistung, Temperaturspreizung und Rohrnetz. Eine größere Pumpe kann zwar mehr Wasser bewegen, löst aber keinen falsch dimensionierten Heizkörper, ein verschlammtes Rohr oder einen fehlenden hydraulischen Abgleich. In der Praxis wird dieser Zusammenhang meiner Erfahrung nach besonders häufig unterschätzt.
Durchflussmenge und Förderhöhe sind nicht dasselbe
Die Durchflussmenge sagt, wie viel Wasser fließt. Die Förderhöhe in Metern Wassersäule beschreibt dagegen, welchen Druck die Pumpe zur Überwindung von Rohr-, Ventil- und Anlagenwiderständen aufbringen muss. Eine Anzeige von 4 m an der Pumpe bedeutet deshalb nicht automatisch 4 m³/h Durchfluss.
Beide Werte hängen voneinander ab. Steigt der Widerstand im Rohrnetz, sinkt bei gleicher Pumpenleistung der Volumenstrom. Deshalb muss eine Pumpe immer nach ihrer Kennlinie und dem tatsächlichen Anlagenwiderstand ausgewählt werden.
Die benötigte Durchflussmenge mit einer Formel berechnen

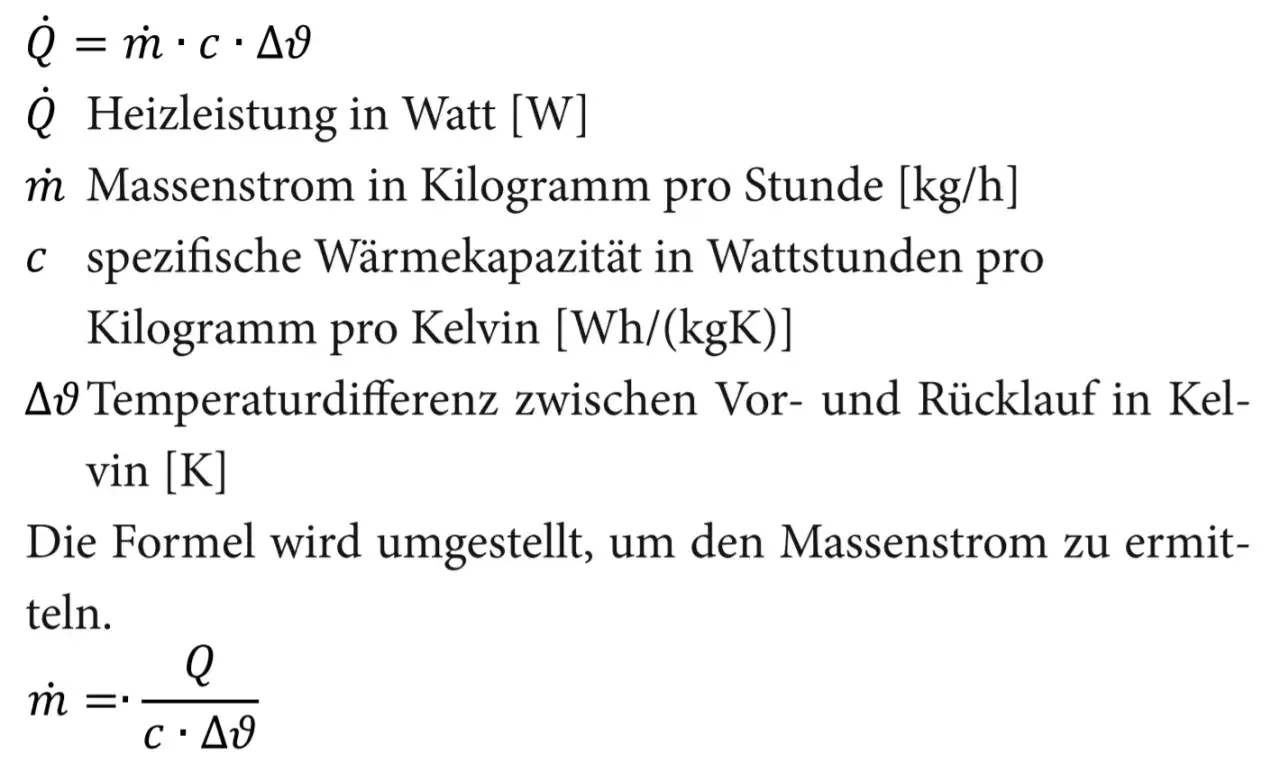

Für Heizungswasser lässt sich der erforderliche Volumenstrom näherungsweise mit dieser Formel bestimmen:
Volumenstrom in l/h = 0,86 × Heizleistung in Watt ÷ Spreizung in Kelvin
Für eine Rechnung in Kubikmetern pro Stunde wird die Heizleistung in Kilowatt eingesetzt:
Volumenstrom in m³/h = 0,86 × Heizleistung in kW ÷ Spreizung in K
Die Spreizung ist die Differenz zwischen Vorlauf- und Rücklauftemperatur. Bei 45 °C Vorlauf und 35 °C Rücklauf beträgt sie beispielsweise 10 K. Je kleiner die Spreizung ist, desto mehr Wasser muss fließen, um dieselbe Wärmemenge zu transportieren.
Beispiele aus der Praxis
| Anwendung | Heizleistung | Spreizung | Erforderlicher Volumenstrom |
|---|---|---|---|
| Heizkörperkreis | 8 kW | 20 K | 0,34 m³/h bzw. 5,7 l/min |
| Niedertemperatur-Heizkörper | 8 kW | 10 K | 0,69 m³/h bzw. 11,5 l/min |
| Fußbodenheizung | 10 kW | 5 K | 1,72 m³/h bzw. 28,7 l/min |
Das Beispiel zeigt den wichtigsten Unterschied: Bei gleicher Heizleistung benötigt ein System mit 5 K Spreizung ungefähr viermal so viel Wasser wie eines mit 20 K. Für die gesamte Anlage wird nicht einfach die Kesselleistung übernommen. Ich addiere vielmehr die tatsächlich benötigten Heizleistungen der gleichzeitig versorgten Heizkreise und prüfe zusätzlich die Vorgaben des Wärmeerzeugers.
Welche Spreizung ist richtig?
Ein pauschaler Idealwert existiert nicht. Ältere Heizkörperanlagen wurden oft mit einer höheren Spreizung ausgelegt, während moderne Niedertemperatursysteme und viele Wärmepumpen mit niedrigeren Vorlauftemperaturen arbeiten. Bei einer Fußbodenheizung sind etwa 5 K häufig anzutreffen, die konkrete Planung kann aber davon abweichen.
Für eine belastbare Einstellung sollte die Spreizung aus der Anlagenplanung, dem hydraulischen Abgleich oder den Herstellerangaben stammen. Eine nur nach Gefühl veränderte Pumpenleistung kann die Temperaturverteilung verschlechtern, selbst wenn ein einzelner Heizkörper kurzfristig wärmer wird.
Heizkörper und Fußbodenheizung brauchen unterschiedliche Einstellungen
Bei Heizkörpern wird der Durchfluss meist über voreinstellbare Thermostatventile oder Rücklaufverschraubungen begrenzt. Bei der Fußbodenheizung sitzen die Durchflussmesser direkt am Heizkreisverteiler. Dort lässt sich der jeweilige Volumenstrom in l/min ablesen und anpassen.
Heizkörper richtig einregulieren
Für jeden Heizkörper wird zunächst die erforderliche Heizleistung des Raumes bestimmt. Daraus errechnet sich der Soll-Volumenstrom. Anschließend wird das Ventil so voreingestellt, dass der nahe am Wärmeerzeuger gelegene Heizkörper nicht mehr Wasser erhält als der weiter entfernte.
- Heizleistung oder Heizlast des Raumes ermitteln.
- Passende Spreizung aus der Planung übernehmen.
- Volumenstrom für den Heizkörper berechnen.
- Thermostatventil oder Rücklaufverschraubung auf den berechneten Wert einstellen.
- Nach dem Aufheizen Vorlauf, Rücklauf und Raumtemperatur kontrollieren.
Das Thermostat auf Stufe 5 zu drehen, erhöht nicht automatisch die verfügbare Wassermenge. Es öffnet lediglich das Ventil stärker. Wenn der Heizkörper trotz geöffnetem Thermostat kaum warm wird, prüfe ich deshalb zuerst Luft, Ventil, Pumpenbetrieb und den tatsächlichen Differenzdruck, bevor ich die Pumpe höher stelle.
Fußbodenheizung am Verteiler einstellen
Bei einer Fußbodenheizung wird jeder Heizkreis entsprechend seiner Länge, Raumheizlast und Auslegungstemperatur eingestellt. Ein kurzer Kreis benötigt meist weniger Pumpendruck als ein langer Kreis. Die sichtbaren Schwimmer am Verteiler sind hilfreich, ersetzen aber keine Berechnung.
Ein typischer einzelner Heizkreis kann beispielsweise mit 0,8 bis 2,5 l/min betrieben werden. Das ist nur eine grobe Orientierung, keine allgemeingültige Vorgabe. Lange Kreise, große Räume oder eine niedrige Spreizung können deutlich andere Werte erfordern.
Nach einer Änderung sollte die Fußbodenheizung nicht nach wenigen Minuten beurteilt werden. Die Estrichmasse reagiert langsam, deshalb kontrolliere ich die Raumtemperatur und die Rückläufe erst nach mehreren Stunden, bei größeren Änderungen eher am Folgetag.
Die Heizungspumpe sinnvoll einstellen
Moderne Hocheffizienzpumpen bieten meist mehrere Regelarten. Bei Heizkörperanlagen mit vielen Thermostatventilen ist häufig ein proportionaler Differenzdruck sinnvoll. Die Pumpe reduziert ihre Leistung, wenn Ventile schließen, und passt sich dadurch dem wechselnden Bedarf an.
Bei Fußbodenheizungen mit Verteiler wird oft ein konstanter Differenzdruck verwendet, damit die eingestellten Heizkreise stabil versorgt werden. Diese Zuordnung ist jedoch nicht blind anzuwenden. Die Betriebsart hängt von Verteiler, Ventilen, Stellmotoren und Herstellerempfehlung ab.
Eine praxistaugliche Vorgehensweise
Ich beginne grundsätzlich mit der niedrigsten Pumpeneinstellung, bei der alle Räume zuverlässig warm werden. Danach beobachte ich an einem kalten Tag die entferntesten Heizflächen, die Rücklauftemperaturen und mögliche Strömungsgeräusche.
- Alle Räume werden warm und die Anlage bleibt ruhig: Einstellung wahrscheinlich passend.
- Entfernte Heizkörper bleiben kühl: hydraulischen Abgleich, Ventile, Luft und Pumpendruck prüfen.
- Es rauscht an den Ventilen: Differenzdruck oder Pumpenstufe ist möglicherweise zu hoch.
- Die Rücklauftemperatur bleibt sehr niedrig: Durchfluss kann zu gering sein, es können aber auch Heizflächen oder Regelung falsch ausgelegt sein.
- Die Wärmepumpe meldet Mindestvolumenstrom: Herstellergrenzwerte und offene Heizkreise kontrollieren.
Eine automatische Pumpenregelung ist bequem, aber kein Ersatz für eine saubere Anlagenhydraulik. Wenn Ventile falsch voreingestellt sind oder Heizkreise unterschiedlich hohe Widerstände haben, kann auch eine intelligente Pumpe die Wärme nicht gleichmäßig verteilen.
Zu wenig oder zu viel Durchfluss erkennen
Bei zu geringem Volumenstrom erwärmt sich der Vorlauf stark, während der Rücklauf deutlich kälter bleibt. Typische Folgen sind langsam aufheizende Räume, kalte Heizkörperflächen und eine große Temperaturdifferenz. Bei Wärmepumpen kann ein zu geringer Durchfluss zusätzlich zu einer Störmeldung führen.
Zu hoher Durchfluss macht die Heizung nicht automatisch effizienter. Der Heizkörper gibt dann nicht proportional mehr Wärme ab, während Pumpenstrom und Geräuschentwicklung steigen können. Bei Brennwertgeräten kann ein unnötig warmer Rücklauf außerdem die Kondensation im Wärmeerzeuger vermindern.
Lesen Sie auch: Thermostat richtig einstellen - Das bedeuten die Stufen 1 bis 5
Warum eine höhere Pumpenstufe oft nicht reicht
Bleibt ein Heizkörper trotz höherer Pumpenstufe kalt, liegt der Fehler häufig an anderer Stelle. Geschlossene Absperrungen, ein klemmendes Thermostatventil, Luft im Heizkörper, ein verschmutzter Filter oder ein zu niedriger Anlagendruck sind typische Ursachen.
Auch ein fehlender hydraulischer Abgleich führt zu einem bekannten Muster. Heizkörper in Pumpennähe werden schnell heiß, während weiter entfernte Räume unterversorgt bleiben. In diesem Fall müssen die nahen Heizflächen gedrosselt und die Anlage als Ganzes eingestellt werden, statt die Pumpe dauerhaft auf maximale Leistung zu setzen.
Wann die eigene Einstellung endet
Das Ablesen eines Durchflussmessers oder das Wechseln der Pumpenbetriebsart ist meist unproblematisch. Eingriffe in ein druckbeaufschlagtes Heizsystem, das Öffnen elektrischer Anschlüsse oder der Austausch einer Pumpe gehören dagegen in die Hände eines Fachbetriebs.
Professionelle Unterstützung ist besonders sinnvoll, wenn die Anlage mehrere Heizkreise, eine hydraulische Weiche, einen Pufferspeicher oder eine Wärmepumpe besitzt. Dann müssen Mindestvolumenstrom, Ventilautorität, Förderhöhe und Regelung gemeinsam betrachtet werden.
Vor einer Änderung notiere ich die bisherigen Pumpenwerte, Durchflussmengen und Raumtemperaturen. So lässt sich eine Verschlechterung erkennen und die vorherige Einstellung nachvollziehen. Bei einer neuen Heizquelle oder deutlich geänderten Vorlauftemperaturen sollte der hydraulische Abgleich erneut geprüft werden.
Die richtige Durchflussmenge zeigt sich im stabilen Betrieb
Eine gute Einstellung erkennt man nicht an einer möglichst hohen Pumpenstufe, sondern daran, dass alle Räume gleichmäßig warm werden, die Anlage leise läuft und der Wärmeerzeuger seine vorgesehenen Temperaturbereiche erreicht. Die Berechnung liefert den Startpunkt, der hydraulische Abgleich sorgt für die Verteilung und die Beobachtung im Betrieb bringt die nötige Feinjustierung.
Wer Heizleistung, Spreizung und Förderhöhe sauber auseinanderhält, vermeidet die häufigsten Fehleinstellungen. Genau diese drei Größen bilden die Grundlage für eine Heizung, die komfortabel arbeitet und nur so viel Pumpenstrom benötigt, wie tatsächlich erforderlich ist.
