Eine hydraulische Weiche soll Wärmeerzeuger und Heizkreise so voneinander trennen, dass beide Seiten mit dem passenden Volumenstrom arbeiten können. Das Schema wirkt zunächst simpel, wird aber bei mehreren Heizkreisen, einer Wärmepumpe oder unterschiedlichen Vorlauftemperaturen schnell unübersichtlich. Ich zeige deshalb den typischen Aufbau, erkläre die Strömungswege und nenne die Punkte, die bei Auslegung, Anschluss und Inbetriebnahme wirklich zählen.
Die wichtigsten Punkte auf einen Blick
- Primärkreis und Sekundärkreis arbeiten hydraulisch weitgehend unabhängig voneinander.
- Die Weiche ist besonders sinnvoll bei mehreren Pumpen, Heizkreisen oder Wärmeerzeugern.
- Ihre Größe richtet sich vor allem nach Leistung, Temperaturspreizung und Volumenstrom.
- Eine falsch dimensionierte Weiche kann die Rücklauftemperatur erhöhen und den Wirkungsgrad verschlechtern.
- Bei Wärmepumpen muss der vom Hersteller geforderte Mindestvolumenstrom jederzeit gesichert sein.
So liest man ein Schema der hydraulischen Weiche
Im Grundschema sitzt die hydraulische Weiche zwischen dem Wärmeerzeuger und den nachgeschalteten Verbrauchern. Auf der linken Seite liegt meist der Primärkreis mit Kessel oder Wärmepumpe und eigener Umwälzpumpe. Rechts befindet sich der Sekundärkreis mit Heizkörpern, Fußbodenheizung, Lüftungsgeräten oder weiteren Pumpengruppen.
Primärkreis Sekundärkreis
Wärmeerzeuger Heizkreis 1
┌─────────────┐ ┌─────────────┐
│ Kessel oder │── Pumpe ── Vorlauf ──▶│ Heizkörper │
│ Wärmepumpe │ └─────────────┘
└─────────────┘ ▲
▲ │
│ Rücklauf │
└──────────── Hydraulische Weiche ───┘
│
Heizkreis 2
Fußbodenheizung
Die Weiche ist kein klassischer Wärmespeicher. Ihr wichtigster Zweck ist die hydraulische Entkopplung. Damit ist gemeint, dass die Pumpe im Erzeugerkreis nicht gegen die Pumpen und Ventile der Heizkreise arbeiten muss.
Was passiert bei unterschiedlichen Volumenströmen?
Fördert die Erzeugerpumpe mehr Wasser als die Heizkreispumpen abnehmen, fließt ein Teil des warmen Vorlaufwassers innerhalb der Weiche direkt in den Rücklauf. Der Sekundärkreis erhält dadurch eine niedrigere Mischtemperatur. Fördert der Sekundärkreis mehr, wird dagegen kühleres Rücklaufwasser beigemischt.
Im sogenannten neutralen Bereich sind die Volumenströme auf beiden Seiten nahezu gleich. Dann findet innerhalb der Weiche kaum Vermischung statt. Genau dieses Verhalten erklärt, warum die vier Anschlüsse im Schema korrekt zugeordnet und die Fließrichtungen eindeutig eingezeichnet sein müssen.
Wann die hydraulische Trennung wirklich sinnvoll ist
Ich würde eine Weiche nicht automatisch in jede Heizungsanlage einbauen. In einem kleinen, gut abgeglichenen Einfamilienhaus mit einem Wärmeerzeuger und einem einzigen Heizkreis ist eine direkte Anbindung oft effizienter. Die Weiche wird interessant, sobald die Anforderungen auf beiden Seiten deutlich voneinander abweichen.
- Mehrere Heizkreise: etwa Heizkörper und Fußbodenheizung mit verschiedenen Vorlauftemperaturen.
- Mehrere Wärmeerzeuger: beispielsweise Kaskaden, Kessel und Solaranlage oder Wärmepumpe und Zusatzkessel.
- Unterschiedliche Pumpen: jeder Heizkreis benötigt einen eigenen Volumenstrom und eine eigene Regelung.
- Große Anlagen: Bürogebäude, Schulen, Gewerbebauten oder Produktionshallen mit langen Rohrnetzen.
- Wärmeerzeuger mit Mindestvolumenstrom: besonders relevant bei vielen thermostatisch geregelten Heizkörpern.
Der Vorteil liegt nicht darin, dass die Weiche selbst Energie spart. Sie schafft vielmehr stabile Betriebsbedingungen. Das kann Störungen, Strömungsgeräusche und gegenseitige Beeinflussung der Pumpen verhindern. Der tatsächliche Effizienzgewinn hängt davon ab, ob die Anlage anschließend sauber geregelt und abgeglichen wird.
| Variante | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|
| Direkte hydraulische Verbindung | Geringe Investition und wenig Vermischung | Volumenströme beeinflussen sich gegenseitig | Kleine Anlagen mit einem Heizkreis |
| Hydraulische Weiche | Klare Trennung von Erzeuger- und Verbraucherkreis | Zusätzliche Pumpe und mögliche Temperaturvermischung | Mehrere Heizkreise oder Wärmeerzeuger |
| Pufferspeicher | Hydraulische Entkopplung und zusätzliches Speichervolumen | Mehr Platz, höhere Wärmeverluste und Kosten | Wärmepumpen, Biomasseanlagen oder Lastmanagement |
Die richtige Größe aus Leistung und Volumenstrom ableiten
Für die Auslegung genügt es nicht, den Rohrdurchmesser der vorhandenen Anlage zu übernehmen. Entscheidend sind die erforderliche Heizleistung und die Temperaturspreizung zwischen Vorlauf und Rücklauf. Für Wasser kann man überschlägig mit folgender Beziehung rechnen:
Volumenstrom in m³/h = 0,86 × Heizleistung in kW ÷ Temperaturspreizung in K
Benötigt ein Heizkreis beispielsweise 20 kW bei einer Spreizung von 10 K, ergibt sich ein Volumenstrom von rund 1,72 m³/h. Bei nur 5 K Spreizung steigt der Wert bereits auf etwa 3,44 m³/h. Das ist bei Wärmepumpen besonders wichtig, weil sie häufig mit kleineren Temperaturspreizungen arbeiten.
Was die Abmessungen beeinflusst
Die Weiche muss so dimensioniert werden, dass die Strömungsgeschwindigkeit im Inneren niedrig genug bleibt. Nur dann kann sie die Volumenströme beruhigen und Luft sowie Schmutz nach oben beziehungsweise unten abführen. Herstellerangaben gehen dabei vor allgemeinen Faustformeln, denn Anschlussgröße, Bauform und zulässiger Volumenstrom unterscheiden sich deutlich.
Als grobe Planungsregel wird bei manchen Systemen ein Weichenvolumenstrom angesetzt, der sich am etwa dreifachen Leitungsquerschnitt oder an einer sehr niedrigen inneren Strömungsgeschwindigkeit orientiert. Das ist jedoch keine universelle Berechnung. Für eine belastbare Auslegung brauche ich die maximale Leistung aller gleichzeitig aktiven Kreise und die technischen Daten des konkreten Bauteils.
Eine zu kleine Weiche verursacht hohe Geschwindigkeiten und verliert ihre Entkopplungswirkung. Eine übergroße Ausführung funktioniert zwar hydraulisch oft problemlos, kostet aber mehr, benötigt mehr Platz und kann wegen des größeren Wasserinhalts die Regelung träger machen.
So werden Wärmeerzeuger und Heizkreise angeschlossen
Im typischen Schema führt der Vorlauf des Wärmeerzeugers in den oberen Anschluss der Weiche. Der Rücklauf zum Erzeuger liegt unten. Auf der Verbraucherseite wird der Vorlauf ebenfalls oben und der Rücklauf unten angeschlossen. Diese Anordnung unterstützt die gewünschte Temperaturschichtung und Entlüftung.
Oben gehört in der Regel ein automatischer Entlüfter hin, unten ein Schlamm- oder Abscheidebereich mit Entleerung. Bei modernen Kombigeräten werden diese Funktionen teilweise in einer Komponente zusammengefasst. Die Anschlüsse müssen trotzdem so gewählt werden, dass Wartung und Reinigung später erreichbar bleiben.

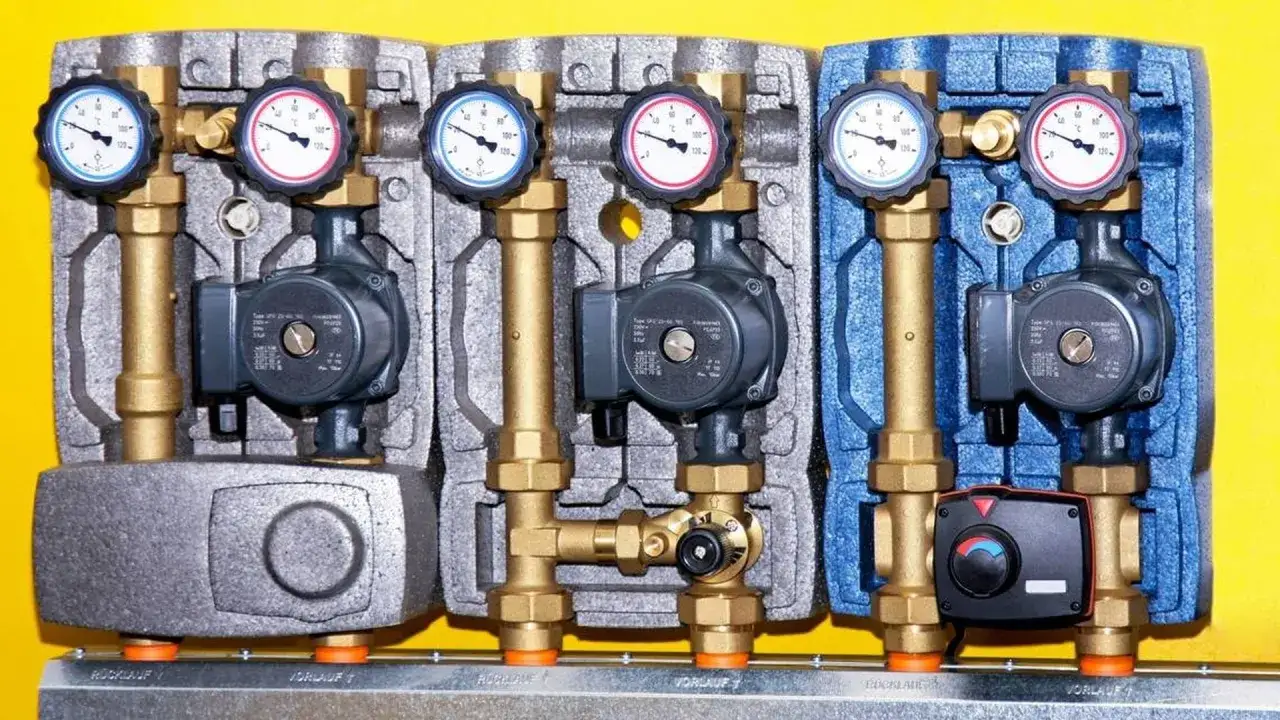

Gemischte Heizkreise
Eine Fußbodenheizung benötigt meist eine niedrigere Vorlauftemperatur als ein Heizkörperkreis. Dafür wird hinter der Weiche eine Mischergruppe eingesetzt. Der Mischer begrenzt die Temperatur des Fußbodenheizkreises, während die Erzeugerseite auf einem höheren Niveau arbeiten kann.
Die hydraulische Weiche ersetzt dabei nicht den Mischer und auch nicht den hydraulischen Abgleich. Sie trennt nur die Kreise. Jeder Sekundärkreis braucht weiterhin eine passend dimensionierte Pumpe, Regelung und Absperr- beziehungsweise Einstellmöglichkeit.
Lesen Sie auch: Dunstabzugshaube geht nicht an? Ursachen sicher prüfen
Besonderheiten bei Wärmepumpen
Bei einer Wärmepumpe ist ein pauschaler Einbau besonders kritisch. Die zusätzliche Vermischung kann die Rücklauftemperatur erhöhen und dadurch die Jahresarbeitszahl verschlechtern. Außerdem muss der Mindestvolumenstrom des Geräts auch dann eingehalten werden, wenn einzelne Heizkörperventile schließen.
Deshalb prüfe ich bei einer Wärmepumpe zuerst, ob ein ausreichend großer, dauerhaft offener Heizkreis vorhanden ist. Erst wenn diese Lösung nicht ausreicht oder mehrere unabhängige Kreise versorgt werden müssen, ist eine hydraulische Weiche oder ein passend eingebundener Trennpuffer sinnvoll.
Typische Fehler im Schema und bei der Inbetriebnahme
Viele Probleme entstehen nicht durch das Bauteil selbst, sondern durch eine unklare Planung. Besonders häufig werden Vor- und Rücklauf verwechselt, Pumpen falsch herum eingebaut oder die Weiche so klein gewählt, dass sie praktisch wie eine Engstelle arbeitet.
- Falsche Anschlussreihenfolge: Vorlauf und Rücklauf müssen auf beiden Seiten eindeutig zusammenpassen.
- Keine Temperaturfühler: Ohne korrekt positionierte Fühler regelt die Anlage oft mit falschen Messwerten.
- Überdimensionierte Pumpen: Ein zu hoher Volumenstrom fördert Vermischung und unnötigen Stromverbrauch.
- Fehlender hydraulischer Abgleich: Die Weiche kann schlecht eingestellte Heizkreise nicht reparieren.
- Keine Entlüftung: Luft verursacht Geräusche, Korrosion und instabile Volumenströme.
- Ungeeignete Temperaturregelung: Der Wärmeerzeuger darf nicht dauerhaft auf eine unnötig hohe Vorlauftemperatur gezwungen werden.
Nach der Montage sollte die Anlage schrittweise geprüft werden. Dazu gehören die Drehrichtung der Pumpen, die gemessenen Vor- und Rücklauftemperaturen, der Volumenstrom jedes Heizkreises und das Verhalten bei teilweise geschlossenen Ventilen.
Wenn der Vorlauf des Heizkreises deutlich kälter bleibt als erwartet, ist das nicht automatisch ein Defekt. Es kann schlicht bedeuten, dass der Erzeugerkreis mehr Wasser liefert als der Verbraucherkreis abnimmt. Entscheidend ist, ob die Räume ihre Solltemperatur erreichen und der Wärmeerzeuger innerhalb seiner zulässigen Betriebsgrenzen arbeitet.

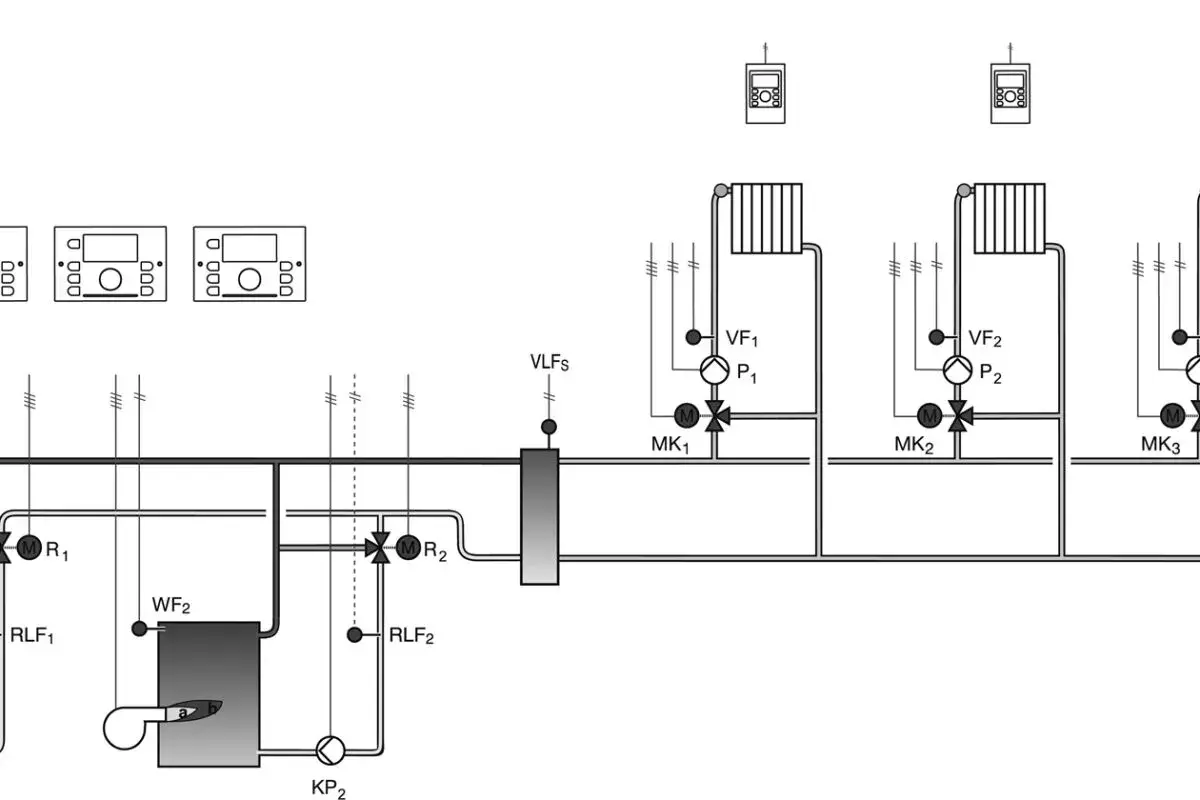

Ein praxistaugliches Schema für die Planung
Für ein Gebäude mit Wärmepumpe, Heizkörpern und Fußbodenheizung würde ich das Schema in fünf Funktionsblöcke aufteilen:
- Wärmeerzeuger: Wärmepumpe mit eigener Förderpumpe und Sicherheitsgruppe.
- Hydraulische Weiche: Entkopplung von Primär- und Sekundärseite mit Entlüftung und Schmutzabscheidung.
- Heizkörperkreis: eigene Pumpe, Temperaturfühler und Heizkörperventile.
- Fußbodenheizkreis: Pumpe, Mischer und maximaler Temperaturbegrenzer.
- Regelung: Heizkurve, Raumtemperatur, Außentemperatur und gegebenenfalls Puffermanagement.
Dieses Schema ist verständlich, weil jeder Kreis eine erkennbare Aufgabe besitzt. Bei größeren Anlagen kommen Kaskaden, mehrere Weichen oder Verteiler hinzu. Dann sollte das Schema nicht nur die Rohrleitungen, sondern auch Absperrungen, Rückschlagventile, Fühler, Pumpen und Regelventile zeigen.
In der Praxis hilft mir außerdem eine einfache Kontrollfrage: Was passiert, wenn nur ein Heizkreis Wärme anfordert? Wenn sich daraus kein eindeutiger Volumenstrom und kein sicherer Mindestdurchfluss für den Wärmeerzeuger ableiten lässt, ist das Schema noch nicht fertig.
Was auf der Zeichnung nicht fehlen sollte
Ein gutes Schema ist mehr als eine Skizze mit vier Rohren. Es muss erkennen lassen, welcher Kreis die Wärme erzeugt, welcher sie verteilt und wie die Anlage bei geringer Last stabil bleibt. Dazu gehören Fließrichtung, Pumpenposition, Temperaturfühler und Regelkomponenten.
Für die Ausführung zählt am Ende nicht die schönste Zeichnung, sondern ein plausibler Abgleich zwischen Heizlast, Volumenstrom und Temperaturspreizung. Wird die Weiche nur eingebaut, um ein kompliziertes Problem zu verdecken, bleibt die Anlage meist unnötig träge. Ist sie dagegen sauber dimensioniert und passend geregelt, schafft sie genau die Ruhe im System, die mehrere Heizkreise und Wärmeerzeuger brauchen.
