Beim Einbau mehrerer Steckdosen nebeneinander entscheidet ein einziger Millimeter darüber, ob der Mehrfachrahmen sauber sitzt oder sichtbar klemmt. Die Frage, ob der Steckdosenabstand 71 oder 72 mm betragen soll, lässt sich klar beantworten, wenn man zwischen Normmaß, Rundung und tatsächlichem Einbau unterscheidet. Ich zeige, worauf es beim Messen, Bohren und bei der Auswahl der Gerätedosen ankommt.
Das richtige Maß für saubere Steckdosenkombinationen auf einen Blick
- 71 mm ist der übliche Norm-Kombinationsabstand von Mitte zu Mitte.
- 72 mm wird häufig als gerundeter Praxiswert genannt und ist nicht automatisch ein anderes System.
- Gemessen wird immer von Dosenmitte zu Dosenmitte, nicht vom Rand der Bohrungen.
- Für Mehrfachrahmen müssen die Dosen zusätzlich exakt waagerecht oder senkrecht ausgerichtet sein.
- Die DIN 18015 regelt vor allem Installationszonen und Mindestausstattung, nicht den eigentlichen Kombinationsabstand.
71 oder 72 Millimeter was ist nun richtig

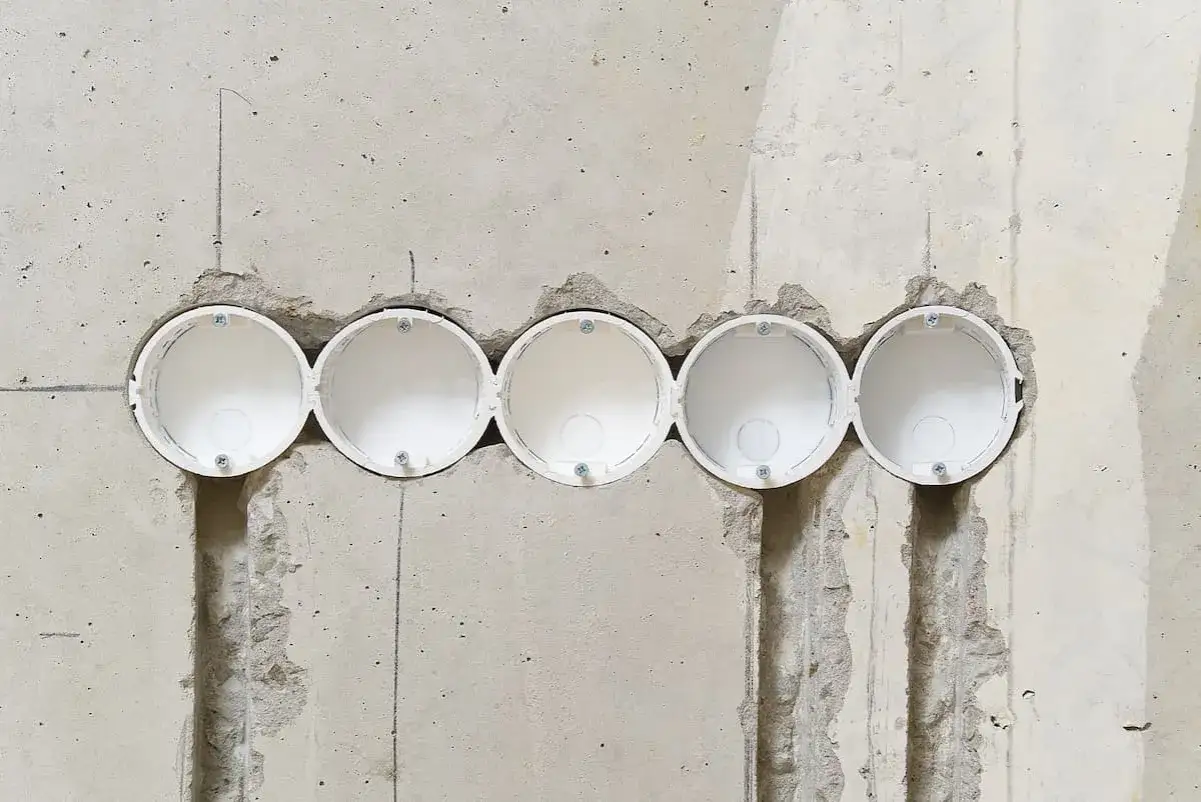

Für eine klassische Kombination aus mehreren Schaltern oder Steckdosen gilt in Deutschland grundsätzlich ein Achsabstand von 71 mm. Der Achsabstand bezeichnet die Entfernung von der Mitte einer Gerätedose zur Mitte der nächsten Dose. Dieses Maß ist auf gängige Mehrfachrahmen und kombinierbare Gerätedosen abgestimmt.
Die Angabe von 72 mm entsteht meist durch Rundung oder unterschiedliche Darstellungen in Montageanleitungen und Ratgebern. In der Praxis sprechen deshalb viele Fachleute von 71 bis 72 mm. Wenn ich eine neue Installation plane, orientiere ich mich trotzdem am konkreten System und am angegebenen Normmaß des Herstellers, nicht an einer groben Schätzung.
| Einbausituation | Üblicher Richtwert | Worauf es ankommt |
|---|---|---|
| Mehrfachrahmen mit aneinandergereihten Geräten | 71 mm Mitte zu Mitte | Passend zu den meisten deutschen Schalterprogrammen |
| Gerundete Praxisangabe | 72 mm | Kann in Anleitungen oder Planungsunterlagen auftauchen |
| Getrennte Geräte mit einzelnen Abdeckungen | häufig 91 mm | Nur verwenden, wenn Gerät und Abdeckung dafür vorgesehen sind |
Der Unterschied zwischen 71 und 72 mm klingt klein, doch bei mehreren Dosen summiert er sich. Bei einer Fünffachkombination kann ein wiederholter Messfehler dazu führen, dass der Rahmen nicht mehr spannungsfrei passt. Deshalb ist 71 mm das sichere Ausgangsmaß, während die Produktunterlagen des gewählten Schalterprogramms im Zweifel den Ausschlag geben.
Worauf sich der Abstand tatsächlich bezieht
Der Abstand wird nicht zwischen den sichtbaren Steckdosenabdeckungen und auch nicht zwischen den Rändern der Bohrlöcher gemessen. Entscheidend ist die Mitte der Gerätedose. Bei einer Reihe mit drei Dosen liegen die Mittelpunkte also beispielsweise bei 0, 71 und 142 mm.
Die meisten Unterputz- und Hohlwanddosen haben eine Installationsöffnung von ungefähr 60 bis 68 mm, je nach Bauform und Hersteller. Diese Maße beschreiben jedoch die Dose oder das Fräsloch und nicht den Abstand der Dosen zueinander. Genau diese Verwechslung sorgt auf Baustellen immer wieder für falsch gesetzte Kombinationen.
Mehrfachrahmen brauchen mehr als den richtigen Abstand
Ein Rahmen verzeiht keinen schiefen Einbau. Neben dem korrekten Achsabstand müssen alle Dosen in einer Flucht liegen, die gleiche Einbautiefe haben und mit ihrer Vorderkante zur späteren Putz- oder Plattenoberfläche passen.
Ich kontrolliere deshalb nicht nur den Abstand, sondern auch die Ausrichtung mit einer Wasserwaage. Ein Rahmen kann bei 71 mm Abstand trotzdem schlecht sitzen, wenn eine Dose nur wenige Millimeter verdreht oder zu tief eingegipst wurde.
Der Abstand zur Wandkante ist etwas anderes
Die Entfernung zu Türen, Wandecken und Rohbaukanten darf nicht mit dem Kombinationsabstand verwechselt werden. Für Leitungen und Betriebsmittel gelten Installationszonen, in denen Leitungen bevorzugt waagerecht oder senkrecht geführt werden. Das erleichtert spätere Arbeiten und senkt das Risiko, beim Bohren eine Leitung zu treffen.
Ein typischer Planungsbereich für Steckdosen im Wohnraum liegt in der unteren Installationszone, also ungefähr 15 bis 45 cm über der fertigen Fußbodenoberkante. Je nach Küche, Bad, Arbeitsbereich, Barrierefreiheit und Möblierung können andere Höhen sinnvoll oder erforderlich sein.
So plane ich eine Mehrfachkombination richtig
Vor dem Bohren die Geräte festlegen
Ich lege zuerst fest, welche Einsätze tatsächlich nebeneinander kommen. Eine Kombination aus Steckdose, Netzwerkdose und Lichtschalter kann andere Dosen oder Abdeckungen benötigen als eine reine Steckdosenreihe. Das Schalterprogramm sollte deshalb vor dem Setzen der Dosen feststehen.
- Rahmen und Einsätze des vorgesehenen Herstellers auswählen.
- Die Anzahl der Plätze und die Anordnung festlegen.
- Den Mittelpunkt der ersten Dose sauber anzeichnen.
- Die weiteren Mittelpunkte im Abstand von jeweils 71 mm übertragen.
- Waagerechte und senkrechte Ausrichtung kontrollieren.
Bei zwei Dosen liegt der Mittelpunkt der zweiten Dose 71 mm vom ersten Mittelpunkt entfernt. Bei vier Dosen ergibt sich eine Gesamtdistanz von 213 mm zwischen dem ersten und dem vierten Mittelpunkt. Diese einfache Rechnung hilft, Fehler schon auf dem Plan zu erkennen.
Verbindungsstutzen erleichtern die Arbeit
Für Unterputz- und Hohlwandinstallationen gibt es Dosen, die sich mit passenden Verbindungsstutzen oder Rastkupplungen verbinden lassen. Sie halten den Normabstand automatisch und verhindern, dass jede Dose einzeln mit dem Zollstock ausgerichtet werden muss.
Das ist besonders bei langen Reihen praktisch. Trotzdem prüfe ich vor dem Fixieren, ob die Verbindung wirklich eingerastet ist und die Dosen nicht unter Spannung stehen. Ein kleiner Montagefehler an der ersten Dose zieht sich sonst durch die gesamte Reihe.
Lesen Sie auch: Sicherungskasten erklärt - Aufbau, FI, LS und Kosten
Unterputz und Hohlwand nicht gleich behandeln
Bei einer Unterputzdose im Mauerwerk kommt es vor allem auf die richtige Fräsung, Tiefe und Putzüberdeckung an. In der Hohlwand müssen zusätzlich Plattenstärke, Befestigungsklammern und Leitungsführung berücksichtigt werden. Für bestimmte Brand- oder Schallschutzwände gelten weitere Anforderungen.
Bei Betoninstallationen werden Gerätedosen häufig bereits vor dem Betonieren auf der Schalung befestigt. Hier ist die Maßhaltigkeit besonders wichtig, weil eine nachträgliche Korrektur deutlich aufwendiger ist. Die passende Dosenserie sollte immer für die jeweilige Bauart zugelassen sein.
Welche Norm wofür zuständig ist
Rund um Steckdosen werden mehrere Regelwerke miteinander vermischt. Das führt zu der verbreiteten Annahme, die DIN 18015 schreibe den Abstand von 71 oder 72 mm direkt vor. Tatsächlich behandeln die Normen unterschiedliche Planungsebenen.
| Regelwerk oder Vorgabe | Schwerpunkt | Bedeutung für die Praxis |
|---|---|---|
| DIN 49073 | Gerätedosen und Kombinationsmaße | Relevant für die Bauform und den Normabstand von Gerätedosen |
| DIN 18015-2 | Mindestausstattung in Wohngebäuden | Beschreibt unter anderem die erforderliche Anzahl von Steckdosen und Stromkreisen |
| DIN 18015-3 | Leitungsführung und Anordnung | Wichtig für Installationszonen und die Anordnung elektrischer Betriebsmittel |
| Herstellerangaben | Rahmen, Einsätze und Sonderlösungen | Entscheidend, wenn ein System vom Standard abweicht |
Die DIN 18015-2 ist für die Frage wichtig, wie viele Steckdosen eine Wohnung oder ein Raum sinnvollerweise mindestens erhalten soll. Sie beantwortet aber nicht die millimetergenaue Position zweier Gerätedosen. Für eine gute Planung gehören beide Punkte zusammen, denn ausreichend Steckdosen nützen wenig, wenn sie später nicht sauber in den vorgesehenen Rahmen passen.
Bei Küchen, Arbeitszimmern und Medienwänden plane ich lieber einige Anschlüsse mehr ein. Mehrfachsteckdosen können kurzfristig helfen, ersetzen aber keine durchdachte Installation mit passenden Stromkreisen und ausreichend Platz für Netzteile.
Typische Fehler beim Abstand von Steckdosen
| Fehler | Folge | Bessere Lösung |
|---|---|---|
| 71 mm als Abstand zwischen den Dosenrändern messen | Die Mittelpunkte liegen falsch | Immer von Mitte zu Mitte messen |
| 71 und 72 mm beliebig mischen | Mehrfachrahmen sitzen unter Spannung | Ein Maß konsequent verwenden und Herstellerangaben prüfen |
| Dosen ohne Schablone ausrichten | Die Reihe wird schief oder ungleichmäßig | Montagehilfe, Verbindungsstutzen und Wasserwaage nutzen |
| Rahmen erst nach dem Verputzen auswählen | Unpassende Abdeckungen oder sichtbare Fugen | Schalterprogramm vor dem Einbau festlegen |
| Steckdosen nur nach der Möblierung positionieren | Installationszonen und Leitungswege werden ungünstig | Möbelplan, Nutzung und Leitungsführung gemeinsam betrachten |
Ein weiterer häufiger Fehler ist die falsche Bezugshöhe. Im Rohbau fehlt der fertige Bodenaufbau oft noch, sodass Steckdosen und Schalter später höher oder niedriger erscheinen als geplant. Ich markiere deshalb immer, ob sich die Maße auf die Rohbaukante oder die fertige Fußbodenoberkante beziehen.
Arbeiten an einer 230-Volt-Installation gehören in die Hände eines eingetragenen Elektrofachbetriebs. Das gilt besonders dann, wenn neue Leitungen, Stromkreise, Schutzmaßnahmen oder Anschlüsse im Verteiler notwendig werden. Selbst bei einer reinen Dosenplanung sollte vor dem Bohren geklärt sein, ob sich in der Wand bereits Leitungen befinden.
Mein Kontrollmaß vor dem Verputzen
Vor dem endgültigen Fixieren prüfe ich jede Kombination an drei Stellen. Erstens muss der Abstand der Mittelpunkte stimmen, zweitens müssen alle Dosen fluchten und drittens muss die Einbautiefe zum späteren Wandaufbau passen. Erst wenn diese drei Punkte erfüllt sind, wird verputzt oder die Hohlwand geschlossen.
Die kurze Antwort lautet deshalb 71 mm von Mitte zu Mitte. Die oft genannten 72 mm sind meist eine gerundete Praxisangabe. Wer das konkrete Rahmenprogramm, die passenden Gerätedosen und die Installationszonen gemeinsam plant, vermeidet die typischen Korrekturen und erhält eine Steckdosenreihe, die technisch sicher und optisch sauber sitzt.
