Sicherungskasten erklärt - Aufbau, FI, LS und Kosten

Eine ausgelöste Sicherung, ein fehlender FI-Schalter oder ein geplanter Umbau wirft schnell die Frage auf, was sich im Verteiler eigentlich befindet und wie alles zusammenarbeitet. Ich zeige den Aufbau eines Sicherungskastens von der Einspeisung über FI- und Leitungsschutzschalter bis zu Klemmen, Überspannungsschutz und Stromkreiskennzeichnung. Dazu ordne ich typische Varianten ein, nenne realistische Kosten für 2026 und erkläre, wo Eigenleistung endet.

Was im Sicherungskasten tatsächlich steckt

Umgangssprachlich heißt fast jeder Verteiler im Haus Sicherungskasten. Technisch muss man jedoch zwischen einem Stromkreisverteiler, einer Unterverteilung und dem größeren Zählerschrank unterscheiden. Im Stromkreisverteiler sitzen vor allem Schutz- und Schaltgeräte. Der Zählerplatz gehört je nach Gebäude und Netzkonzept in einen separaten oder kombinierten Schrank.

Das Gehäuse bildet die mechanische Grundlage. Es besitzt eine Tür oder Abdeckung, Berührungsschutz und meist mehrere Reihen mit Hutschienen. Auf diesen genormten Metallschienen werden die modularen Geräte befestigt. Gute Gehäuse bieten außerdem ausreichend Verdrahtungsraum und einige freie Teilungseinheiten für spätere Erweiterungen.

Je nach Anlage kommen Reihenklemmen, Schütze, Zeitschaltuhren, Relais oder Smart-Home-Module hinzu. Bei Wärmepumpe, Wallbox, Photovoltaikanlage oder elektrischer Heizung wächst die Verteilung schnell über den klassischen Haushalt mit wenigen Automaten hinaus.

Wie die Stromkreise im Inneren angeordnet werden

Die genaue Verdrahtung ist keine universelle Schablone. Das Grundprinzip bleibt jedoch gleich: Die Einspeisung gelangt über eine Hauptschalt- oder Anschlussstelle in die Verteilung, wird auf Schutzgeräte aufgeteilt und danach einzelnen Stromkreisen zugeführt. Der Leitungsschutzschalter gehört immer zum passenden Leiterquerschnitt und zur Verlegeart, nicht einfach zur gewünschten Leistung eines Geräts.

Ein typisches Prinzip im Wohnhaus

1. Die Zuleitung kommt aus dem Hausanschluss- oder Zählerschrank.
2. Ein Hauptschalter ermöglicht die zentrale Abschaltung der Unterverteilung.
3. Ein Überspannungsschutz wird passend zum Netzsystem und Schutzkonzept eingebunden.
4. Ein oder mehrere FI-Schalter versorgen getrennte Gruppen von Endstromkreisen.
5. Die Leitungsschutzschalter sichern einzelne Licht-, Steckdosen- und Gerätestromkreise.
6. Neutralleiter und Schutzleiter werden über getrennte Klemmen geführt und beschriftet.

In der Praxis teile ich Stromkreise lieber auf mehrere FI-Gruppen auf, statt die gesamte Wohnung an ein einziges Gerät zu hängen. Fällt ein RCD aus, bleiben dann beispielsweise Licht, Kühlschrank und Netzwerk in anderen Bereichen weiter in Betrieb. Eine Alternative sind FI/LS-Schalter, bei denen jeder Endstromkreis seinen eigenen Fehlerstrom- und Überstromschutz erhält.

Die oft gehörte Aussage „Steckdosen bekommen immer B16“ ist daher zu grob. Ein B16-Automat darf nur eingesetzt werden, wenn die gesamte Kombination aus Leitung, Verlegebedingungen, Spannungsfall und Kurzschlussstrom dafür geeignet ist.

FI, LS und Überspannungsschutz haben verschiedene Aufgaben

Die Geräte sehen sich für Laien ähnlich, reagieren aber auf völlig unterschiedliche Fehler. Der LS-Schalter überwacht den Strom in einem Leiter. Fließt wegen zu vieler Verbraucher oder eines Kurzschlusses zu viel Strom, schaltet er ab und schützt die Leitung vor unzulässiger Erwärmung.

Der FI-Schalter, fachlich RCD, vergleicht die hin- und zurückfließenden Ströme. Entsteht beispielsweise durch einen Isolationsfehler ein Strom zur Erde, erkennt der RCD die Differenz und trennt den Stromkreis. Ein FI schützt jedoch nicht vor Überlast und darf deshalb nicht als Ersatz für einen Leitungsschutzschalter betrachtet werden.

Für viele Steckdosen- und Endstromkreise wird in Deutschland ein RCD mit höchstens 30 mA Bemessungsfehlerstrom eingesetzt. In Badezimmern, Außenbereichen und bei mobilen Geräten ist die Schutzmaßnahme besonders wichtig. Welche Stromkreise konkret erfasst werden müssen, hängt von der geltenden Norm, der Nutzung und dem Zeitpunkt der Errichtung ab.

Der Überspannungsschutz verfolgt wieder ein anderes Ziel. Er begrenzt kurze Spannungsspitzen, die etwa durch Schaltvorgänge oder atmosphärische Einflüsse entstehen können. Ein FI-Schalter ist kein Überspannungsschutz, und eine Steckdosenleiste mit Schutzfunktion ersetzt nicht automatisch das Schutzkonzept der festen Elektroanlage.

RCD oder FI/LS

Bei einer klassischen Gruppenlösung schützt ein RCD mehrere nachgeschaltete LS-Schalter. Bei einer FI/LS-Kombination, auch RCBO genannt, besitzt jeder Stromkreis seinen eigenen RCD. Ich halte diese Lösung bei wichtigen oder sensiblen Verbrauchern für sehr überzeugend, weil ein Fehler im Außenbereich nicht gleich mehrere Wohnräume abschaltet. Der Nachteil liegt in höheren Materialkosten und mehr Platzbedarf, sofern keine besonders kompakten Geräte verwendet werden.

Was bei Altbau, Erweiterung und Modernisierung zählt

Ein alter Sicherungskasten ist nicht allein deshalb gefährlich, weil er älter aussieht. Schraubsicherungen, fehlender FI-Schutz, spröde Leitungen, lose Klemmen, Wärmeverfärbungen oder ein brummendes Gehäuse sind jedoch deutliche Gründe für eine fachkundige Prüfung. Einen pauschalen Bestandsschutz für jede historische Installation gibt es nicht, besonders dann nicht, wenn Teile geändert, erweitert oder erkennbar unsicher sind.

Bei einer Modernisierung wird häufig nur der Kasten betrachtet. Das greift zu kurz. Ein neuer Verteiler kann die Sicherheit nicht retten, wenn dahinter alte Zwei-Leiter-Systeme, unklare PEN-Aufteilungen oder beschädigte Leitungen liegen. Vor dem Austausch sollte deshalb geprüft werden, welche Leiter ankommen, wie die Stromkreise belastet werden und ob die Schutzmaßnahme messtechnisch funktioniert.

Diese Werte sind keine Festpreise. Ein Angebot sollte ausdrücklich ausweisen, ob Messungen, Prüfprotokoll, Beschriftung, Überspannungsschutz und die Anpassung vorhandener Leitungen enthalten sind. Ein auffallend günstiger Preis entsteht oft dadurch, dass genau diese Punkte fehlen.

Bei Photovoltaik, Batteriespeicher, Wärmepumpe oder Wallbox muss die Verteilung außerdem auf bidirektionale Energieflüsse und höhere Dauerlasten vorbereitet sein. Dafür reichen freie Sicherungsplätze allein nicht aus. Netzanschlussbedingungen, Selektivität und der vorhandene Hausanschluss müssen zusammen betrachtet werden.

Selbst nachsehen ja, selbst verdrahten nein

Die Beschriftungen zu lesen, die Prüftaste des FI zu betätigen oder den Zustand des Gehäuses zu fotografieren, ist für Eigentümer unproblematisch. Sobald Abdeckungen entfernt, Leiter gelöst oder Schutzgeräte verändert werden, besteht jedoch akute Stromschlag- und Brandgefahr. Auch ein ausgeschalteter Hauptschalter garantiert nicht, dass jeder Bereich im Schrank spannungsfrei ist.

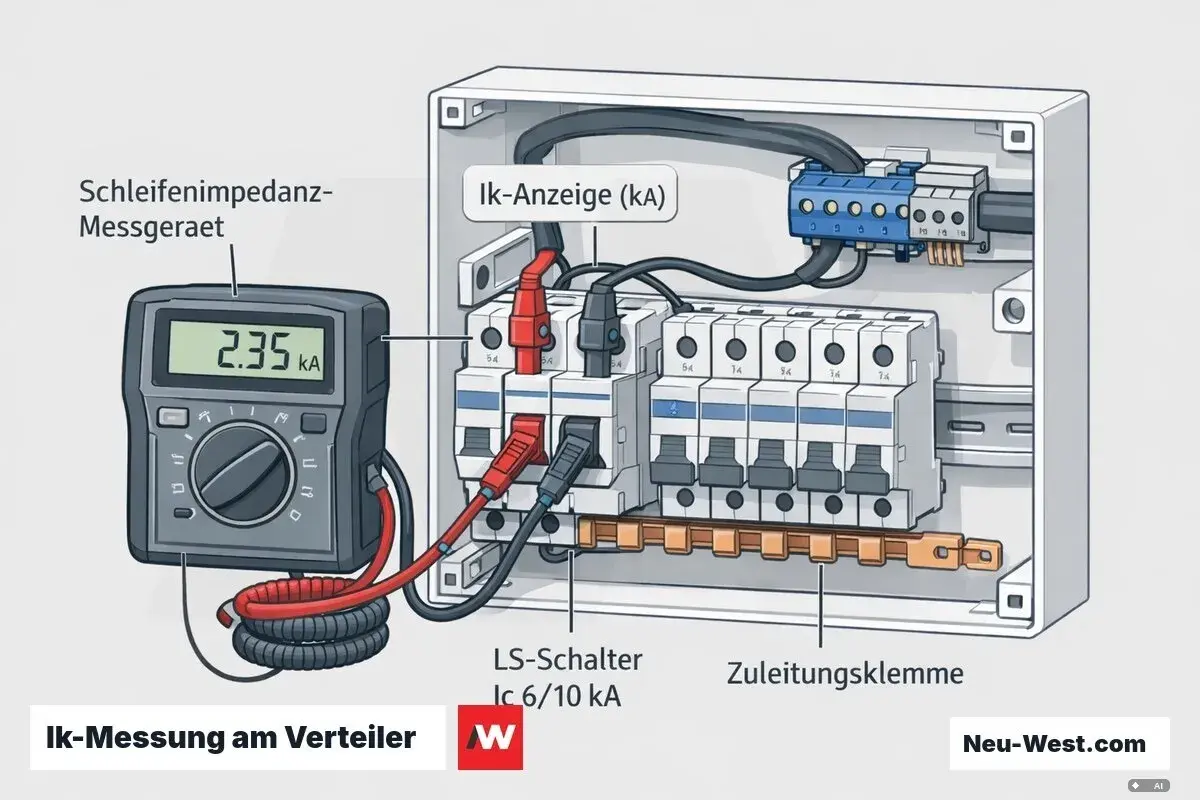

Nach § 13 der Niederspannungsanschlussverordnung dürfen Errichtung, Änderung und Erweiterung elektrischer Anlagen in Deutschland grundsätzlich nur durch ein beim Netzbetreiber eingetragenes Installationsunternehmen erfolgen. Der Fachbetrieb trennt die Anlage, stellt die Spannungsfreiheit fest, misst unter anderem Isolationswiderstand und Abschaltbedingungen und dokumentiert die Ergebnisse. Was ich jedem Eigentümer empfehle, ist eine kleine Bestandsaufnahme vor dem Termin. Notieren Sie, welcher Automat zu welchem Raum gehört, ob der FI beim Test abschaltet und ob Verbraucher wie Wallbox oder Wärmepumpe geplant sind. Eine klare Stromkreisliste spart Zeit und hilft dem Elektriker, die neue Verteilung sinnvoll zu gruppieren.

Nach der Prüfung sollten die Stromkreise dauerhaft und verständlich beschriftet sein. „Wohnung links“ hilft im Notfall wenig. Besser sind Angaben wie „Küche Steckdosen Arbeitsplatte“ oder „Außensteckdosen Garten“, ergänzt durch einen übersichtlichen Stromlauf- oder Verteilerplan.

Woran ich eine gute Verteilung erkenne

• Die Stromkreise sind eindeutig beschriftet und logisch auf mehrere Schutzgruppen verteilt.
• FI- und LS-Schalter passen zu Netzsystem, Leitungen und Nutzung.
• Neutralleiter verschiedener RCD-Gruppen sind nicht vermischt.
• Der Überspannungsschutz ist passend zur Gesamtanlage ausgewählt.
• Es gibt ausreichend Verdrahtungsraum und idealerweise 20 bis 30 Prozent Platzreserve.
• Messwerte, Schaltplan und Prüfprotokoll liegen nach der Änderung vor.

Für mich ist eine Verteilung dann gelungen, wenn sie nicht nur heute funktioniert, sondern auch in fünf Jahren noch verständlich erweitert werden kann. Ein sauberer Sicherungskasten mit klarer Dokumentation, passenden Schutzgeräten und etwas Reserve ist unspektakulär, aber genau diese Unspektakularität macht eine Elektroinstallation im Alltag sicher und beherrschbar.
