Eine Erdung ist kein einzelner Draht, den man irgendwo an eine Wasserleitung klemmt. Sie ist Teil eines abgestimmten Schutzkonzepts, zu dem auch Schutzleiter, Haupterdungsschiene und Potentialausgleich gehören. Ich zeige, welche Vorschriften für Erdung und Potentialausgleich in Deutschland maßgeblich sind, wie die Ausführung im Gebäude aussieht und woran man eine fachgerechte Prüfung erkennt.
Die wichtigsten Regeln auf einen Blick
- DIN VDE 0100-410 regelt den Schutz gegen elektrischen Schlag und fordert den Schutzpotentialausgleich.
- DIN VDE 0100-540:2024-06 behandelt Erdungsanlagen, Schutzleiter und Schutzpotentialausgleichsleiter.
- Bei Neubauten ist die Erdungsanlage nach DIN 18014 zu planen, auszuführen und zu dokumentieren.
- Metallene, von außen eingeführte Leitungen werden über die Haupterdungsschiene einbezogen.
- Eine Erdung allein schützt nicht ausreichend. Entscheidend ist das Zusammenspiel mit Schutzorganen, insbesondere Leitungsschutzschaltern und RCDs.
- Nach der Errichtung sind Besichtigung, Messung und Prüfbericht nach DIN VDE 0100-600 erforderlich.
Was Erdung und Potentialausgleich jeweils leisten
Ich trenne die Begriffe bewusst, weil genau hier viele Missverständnisse entstehen. Die Erdung verbindet die elektrische Anlage mit dem Erdreich. Der Potentialausgleich verbindet dagegen leitfähige Teile miteinander, damit zwischen ihnen im Fehlerfall möglichst keine gefährliche Berührungsspannung entsteht.
Der Schutzleiter, kurz PE, verbindet berührbare Metallteile elektrischer Betriebsmittel mit dem Schutzsystem. Fließt etwa durch einen Isolationsfehler Spannung auf das Gehäuse einer Waschmaschine, soll über den PE ein ausreichend großer Fehlerstrom fließen, damit die automatische Abschaltung schnell auslöst.
Der Schutzpotentialausgleich übernimmt eine andere, ergänzende Aufgabe. Er bindet beispielsweise metallene Wasserleitungen, Heizungsrohre, Gebäudestahl oder andere fremde leitfähige Teile an die Haupterdungsschiene an. So werden unterschiedliche elektrische Potentiale reduziert. Er ersetzt aber weder den Schutzleiter noch die Abschaltprüfung.
| Bestandteil | Aufgabe | Typischer Anschluss |
|---|---|---|
| Erdungsanlage | Verbindung zum Erdreich und Ableitung von Fehler- oder Blitzströmen | Fundamenterder, Ringerder oder Tiefenerder |
| Schutzleiter PE | Führt im Fehlerfall den Strom zur Abschaltung zurück | Von der Verteilung zu den Schutzkontakten und Gehäusen |
| Schutzpotentialausgleich | Verringert Potentialunterschiede zwischen berührbaren leitfähigen Teilen | Über die Haupterdungsschiene |
| Funktionserdung | Verbessert die Funktion oder Störfestigkeit technischer Anlagen | Zum Beispiel bei Daten-, Automations- oder Messsystemen |
In der Praxis sehe ich immer wieder Erdungsstäbe, die nachträglich gesetzt wurden und trotzdem keinen vollständigen Schutz bieten. Der Grund ist einfach: Ein niedriger Erdungswiderstand macht eine fehlerhafte Schutzmaßnahme nicht automatisch sicher. Netzform, Leiterquerschnitt, Abschaltbedingungen und Schutzgeräte müssen zusammenpassen.
Welche Regelwerke in Deutschland den Ton angeben
Es gibt nicht die eine Vorschrift, die jede Erdungsanlage vollständig beschreibt. Die Anforderungen verteilen sich auf mehrere Normen und zusätzlich auf die Technischen Anschlussbedingungen des zuständigen Netzbetreibers. Für eine Elektroinstallation im Gebäude sind vor allem diese Regelwerke relevant.| Regelwerk | Worum es geht |
|---|---|
| DIN VDE 0100-410 | Schutz gegen elektrischen Schlag, automatische Abschaltung und Schutzpotentialausgleich |
| DIN VDE 0100-540:2024-06 | Auswahl und Errichtung von Erdungsanlagen, Schutzleitern und Schutzpotentialausgleichsleitern |
| DIN 18014 | Planung, Ausführung und Dokumentation von Erdungsanlagen für Gebäude |
| DIN VDE 0100-600 | Erstprüfung durch Besichtigen, Erproben und Messen |
| DIN EN 62305 | Blitzschutz und Blitzschutz-Potentialausgleich |
| VDE-AR-N 4100 und TAB | Anforderungen an den Anschluss und Betrieb von Kundenanlagen am Niederspannungsnetz |
Die Ausgabe DIN VDE 0100-540:2024-06 ist für den aktuellen Stand besonders wichtig. Sie behandelt neben klassischen Erdungs- und Schutzleiterfragen auch Anforderungen für Informations- und Kommunikationstechnik. Das ist in Gebäuden mit Netzwerktechnik, Gebäudeautomation, Brandmeldeanlagen oder empfindlicher Elektronik keineswegs nur ein Nebenthema.
Normen sind nicht mit einem Gesetzbuch gleichzusetzen. Sie beschreiben jedoch anerkannte Regeln der Technik und werden bei Planung, Abnahme, Schadenfällen und Versicherungsfragen regelmäßig herangezogen. Zusätzlich können Landesbauordnungen, Sonderbauvorschriften, TAB und Betreiberanforderungen weitere Vorgaben machen.
So wird die Anlage im Gebäude fachgerecht aufgebaut

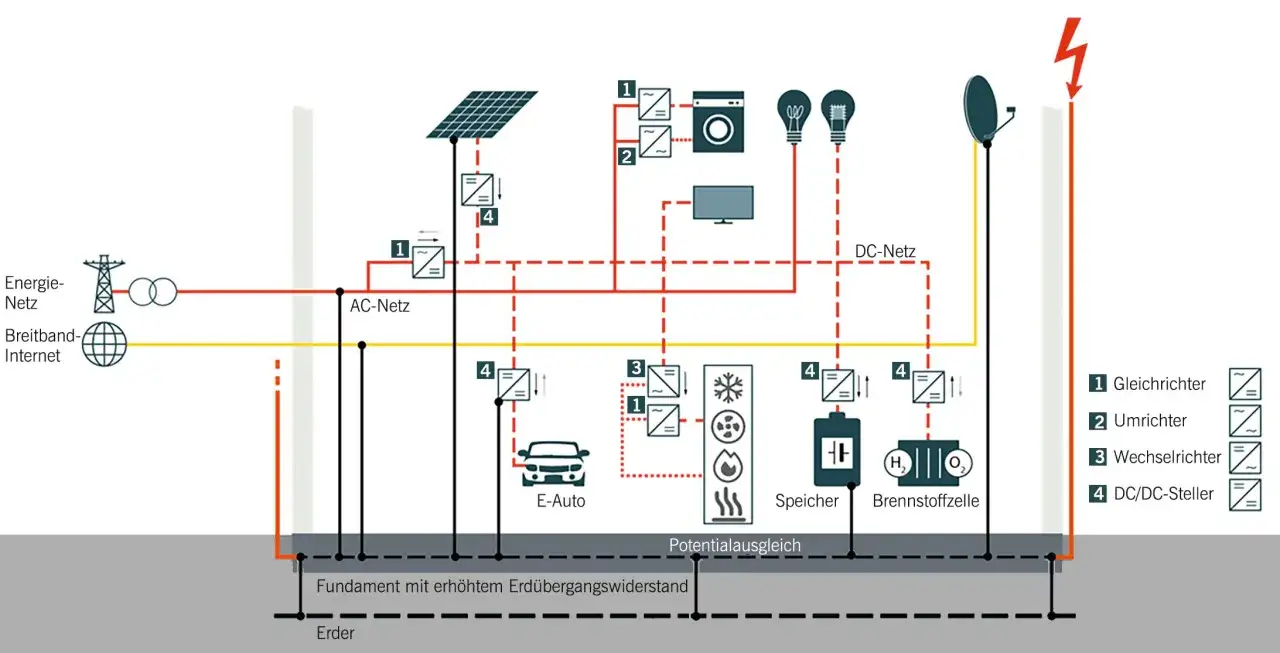

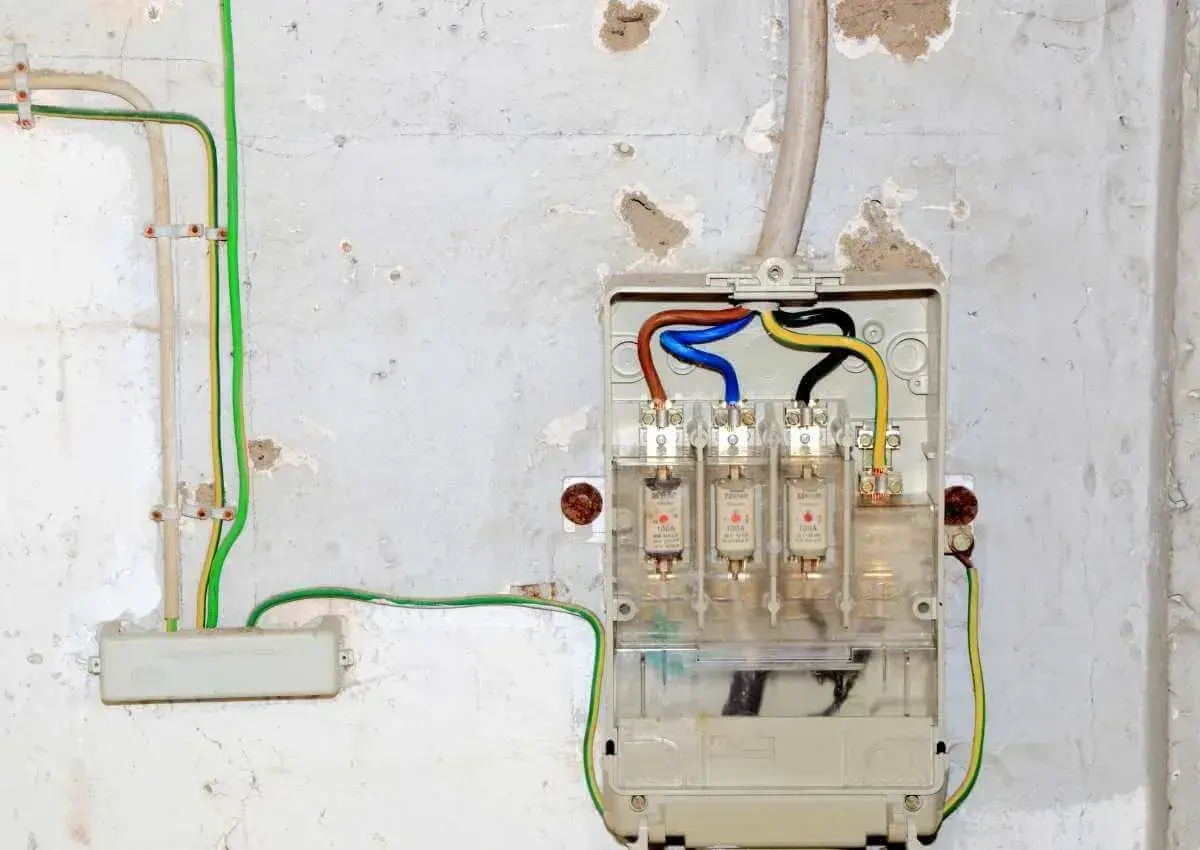

Der zentrale Punkt ist die Haupterdungsschiene. An ihr laufen Erdungsleiter, Schutzpotentialausgleichsleiter und je nach Anlage weitere Verbindungen zusammen. Der Einbauort sollte gut zugänglich, dauerhaft gekennzeichnet und so gewählt sein, dass die angeschlossenen Leiter kurz und übersichtlich geführt werden können.
Bei einem Neubau beginnt die Planung nicht erst im Hausanschlussraum. Die Erdungsanlage muss bereits mit Fundament, Bodenplatte, Abdichtung und gegebenenfalls einer weißen oder schwarzen Wanne abgestimmt werden. Ist der Beton elektrisch nicht ausreichend leitfähig oder vollständig gegen das Erdreich abgeschirmt, kann ein Ringerder außerhalb der Abdichtung erforderlich sein.
Die Erdungsanlage wird nach DIN 18014 geplant und dokumentiert. Dazu gehören unter anderem die verwendeten Materialien, die Lage der Leiter, Anschlussfahnen, Trennstellen und Messwerte. Ein Foto nach dem Verfüllen ersetzt keine vollständige Dokumentation, ist aber später oft sehr hilfreich.
Was an die Haupterdungsschiene gehört
Typischerweise werden der Erdungsleiter, der Schutzleiter beziehungsweise PEN am vorgesehenen Übergabepunkt sowie metallene Leitungen und Konstruktionsteile angeschlossen, die ein fremdes Potential in das Gebäude einführen können. Dazu können metallene Wasser-, Heizungs- oder Lüftungssysteme, Gebäudestahl und bestimmte Kommunikations- oder Blitzschutzsysteme gehören.
Bei Gasleitungen gelten besondere Vorsichtsregeln. Es darf nicht einfach eine Verbindung über den Gaszähler oder eine dafür ungeeignete Stelle hergestellt werden. Die Ausführung muss mit den technischen Vorgaben des Netzbetreibers und einem dafür qualifizierten Fachbetrieb abgestimmt werden.
Welche Leiter und Querschnitte typischerweise erforderlich sind
Bei Querschnitten kursieren viele pauschale Aussagen. Ich halte von Sätzen wie „Für die Erdung reichen immer 16 Quadratmillimeter“ wenig, weil der erforderliche Querschnitt von Funktion, Material, mechanischem Schutz, Fehlerstrom und den anzuwendenden Normen abhängt.
| Leiter oder Verbindung | Orientierung | Wichtige Einschränkung |
|---|---|---|
| Hauptschutzpotentialausgleichsleiter | Häufig mindestens 6 mm² Kupfer | Die endgültige Dimensionierung richtet sich unter anderem nach dem größten Schutzleiter und dem Material |
| Zusätzlicher Potentialausgleich | Oft 2,5 mm² Kupfer bei mechanischem Schutz oder 4 mm² ohne diesen Schutz | Je nach Anwendung können größere Querschnitte erforderlich sein |
| Schutzleiter PE | Nach den Regeln für Schutzleiter und Kurzschlussbeanspruchung | Kein pauschaler Standardwert für jede Anlage |
| Erdungsleiter und Erder | Nach DIN 18014 und DIN VDE 0100-540 | Material, Korrosion, Verlegung und Blitzstrombeanspruchung sind mitzuberücksichtigen |
Die Werte in der Tabelle sind keine Freigabe für eine eigenständige Planung. Besonders bei Blitzschutz, Photovoltaik, Ladeinfrastruktur, Wärmepumpen und gewerblichen Anlagen können zusätzliche Anforderungen gelten. Ein Leiter muss nicht nur elektrisch ausreichend, sondern auch dauerhaft korrosionsfest, mechanisch geschützt und fachgerecht angeschlossen sein.
Lesen Sie auch: Sicherungskasten erklärt - Aufbau, FI, LS und Kosten
TN-, TT- und IT-Systeme nicht verwechseln
Die Netzform beeinflusst, wie die Schutzmaßnahme funktioniert. Im TN-System wird der Fehlerstrom über Schutzleiter und Netzrückführung zur Stromquelle geleitet. Im TT-System hängt die Abschaltung häufig stark von einem RCD und dem Erdungswiderstand der Anlage ab. Im IT-System gelten wiederum besondere Bedingungen für Isolationsüberwachung und Fehlerbehandlung.
Ein verbreiteter Fehler ist eine zusätzliche Verbindung zwischen Neutralleiter und Schutzleiter hinter der dafür vorgesehenen Trennstelle. Nach der Aufteilung von PEN in PE und N darf diese Verbindung nicht beliebig erneut hergestellt werden. Dadurch können Betriebsströme auf Schutzleitern und metallenen Gebäudeteilen fließen.Prüfen, messen und dokumentieren statt nur montieren
Eine fachgerechte Prüfung beginnt mit der Sichtkontrolle. Dabei werden unter anderem die Zugänglichkeit der Haupterdungsschiene, Kennzeichnungen, Leiterführung, Anschlussklemmen, Korrosionsspuren und die Einbindung leitfähiger Teile kontrolliert.
Danach folgen die elektrischen Prüfungen. Je nach Anlage gehören dazu die Durchgängigkeit von Schutz- und Potentialausgleichsleitern, die Messung des Isolationswiderstands, die Prüfung der Abschaltbedingungen, die RCD-Prüfung und gegebenenfalls die Messung des Erdungswiderstands.
Ein einzelner Erdungswiderstand, etwa ein Messwert von 5 oder 10 Ohm, sagt noch nicht, ob die gesamte Elektroinstallation sicher ist. Im TT-System muss beispielsweise die zulässige Berührungsspannung zusammen mit dem Auslösestrom des RCD betrachtet werden. Im TN-System ist dagegen die Schleifenimpedanz für die automatische Abschaltung entscheidend.
Für neue Anlagen und für Erweiterungen oder Änderungen ist ein Prüfbericht nach DIN VDE 0100-600 anzufertigen. Er sollte die geprüften Anlagenteile, die relevanten Messwerte, das Ergebnis und die Bewertung enthalten. Bei betrieblich genutzten Anlagen kommen zusätzlich Prüfpflichten nach Betriebssicherheitsverordnung und DGUV Vorschrift 3 hinzu.
Typische Fehler, die ich regelmäßig sehe
- Separate Erder ohne Verbindung: Ein eigener Staberder für Photovoltaik, Antenne oder Blitzschutz kann gefährliche Potentialunterschiede erzeugen. Erdungsanlagen müssen als Gesamtsystem betrachtet werden.
- Fehlender Fundamenterder: Ein nachträglich gesetzter Tiefenerder ist nicht automatisch gleichwertig mit einer von Anfang an richtig geplanten Erdungsanlage.
- Ungeeignete Klemmstellen: Lackierte, korrodierte oder mechanisch instabile Kontaktflächen verschlechtern die Verbindung dauerhaft.
- Verwechslung von PE, N und PEN: Eine falsche Brücke kann zu Strom auf berührbaren Metallteilen führen und Schutzmaßnahmen unwirksam machen.
- Blitzschutz isoliert betrachtet: Wird ein äußerer Blitzschutz installiert, müssen auch eingeführte Energie-, Daten- und metallene Versorgungsleitungen in das Blitzschutzkonzept einbezogen werden.
- Fehlende Dokumentation: Ohne Plan, Fotos und Messprotokoll ist später kaum nachvollziehbar, wo die Erdungsanlage verläuft und welche Verbindungen geprüft wurden.
Besonders kritisch finde ich die Vorstellung, man könne Sicherheitsprobleme mit einem „besseren“ Erder lösen. Ein Erder ist nur ein Baustein. Die Schutzwirkung entsteht aus dem abgestimmten System aus Erdungsanlage, Schutzleitern, Potentialausgleich, Netzform, Schutzgeräten und Prüfung.
Die belastbare Entscheidung beginnt an der Haupterdungsschiene
Bei einem Neubau sollte die Erdungsanlage vor dem Betonieren feststehen. Bei einer Sanierung empfiehlt sich zuerst eine Bestandsaufnahme mit Sichtprüfung, Durchgängigkeitsmessung und, falls sinnvoll, einer gezielten Untersuchung des vorhandenen Erders. Einfach neue Kabel zu verlegen, ohne die Netzform und die bestehende Schutzmaßnahme zu prüfen, führt häufig zu Scheinlösungen.
Für private Wohngebäude reicht meist eine überschaubare Dokumentation. In Gewerbe, Industrie, Rechenzentren oder Gebäuden mit Blitzschutz, PV und Ladeinfrastruktur braucht es dagegen ein koordiniertes Erdungs- und Überspannungsschutzkonzept. Genau dort entscheidet die Planung über Sicherheit, Anlagenverfügbarkeit und spätere Erweiterbarkeit.
Mein praktischer Rat lautet deshalb: Haupterdungsschiene lokalisieren, Netzform klären, alle relevanten leitfähigen Teile erfassen und die Prüfung schriftlich dokumentieren lassen. Arbeiten an Erdung, Schutzleitern und Potentialausgleich gehören in die Hände einer qualifizierten Elektrofachkraft, weil sich Fehler oft erst im Störungs- oder Blitzfall zeigen.
