Die Decke ist fertig, die Einbauspots liegen bereit, aber beim Anzeichnen stellt sich die entscheidende Frage: Wie weit sollen die LED-Spots voneinander und von der Wand entfernt sein? Ich zeige, wie sich der Abstand aus Deckenhöhe, Abstrahlwinkel und gewünschter Lichtwirkung ableiten lässt, welche Faustregeln wirklich brauchbar sind und worauf es bei der Elektroinstallation ankommt.
Die wichtigsten Planungswerte auf einen Blick
- Spotabstand: Als Startwert eignen sich etwa 80 bis 120 Prozent des Lichtkreisdurchmessers.
- Wandabstand: In einer gleichmäßigen Rasterplanung liegt er meist bei etwa der Hälfte des Spotabstands.
- Berechnung: Der Lichtkreisdurchmesser ergibt sich aus Deckenhöhe, Arbeitsebene und Abstrahlwinkel.
- Beispiel: Bei 2,50 Meter Deckenhöhe und 36 Grad entstehen am Boden rund 1,62 Meter Lichtkreisdurchmesser.
- Elektroinstallation: Einbaumaß, Einbautiefe, Treiber, Dimmung und Brandschutz müssen vor dem Bohren feststehen.
Der richtige Abstand hängt nicht nur von der Raumgröße ab
Viele planen LED-Spots nach einem gleichmäßigen Raster und setzen beispielsweise alle 100 oder 120 Zentimeter eine Leuchte. Das kann funktionieren, ist aber nur dann stimmig, wenn Abstrahlwinkel, Lichtleistung und Deckenhöhe dazu passen. Ein enger Spot mit 24 Grad braucht eine andere Anordnung als ein breit strahlender Einbaustrahler mit 60 Grad.
Ich betrachte deshalb zuerst die Fläche, die beleuchtet werden soll. Bei einer allgemeinen Raumbeleuchtung ist das meist der Boden oder eine gedachte Arbeitsebene. In der Küche zählt dagegen vor allem die Arbeitsplatte. Der relevante Abstand zwischen Spot und Fläche ist dann nicht einfach die Raumhöhe, sondern die senkrechte Entfernung zur beleuchteten Ebene.
| Abstrahlwinkel | Typische Wirkung | Geeignete Anwendung |
|---|---|---|
| 20 bis 30 Grad | Enger, konzentrierter Lichtkegel | Bilder, Regale, Akzentbeleuchtung |
| 36 bis 45 Grad | Guter Kompromiss aus Akzent und Grundlicht | Wohnzimmer, Essbereich, Flur |
| 50 bis 60 Grad | Breite, weichere Lichtverteilung | Große Räume und gleichmäßige Grundbeleuchtung |
Ein häufiger Fehler ist, nur auf die Wattzahl zu schauen. Für die Planung sind Lumen, Abstrahlwinkel und Lichtverteilung deutlich aussagekräftiger. Zwei Spots mit jeweils 7 Watt können je nach LED-Technik und Optik völlig unterschiedlich wirken.

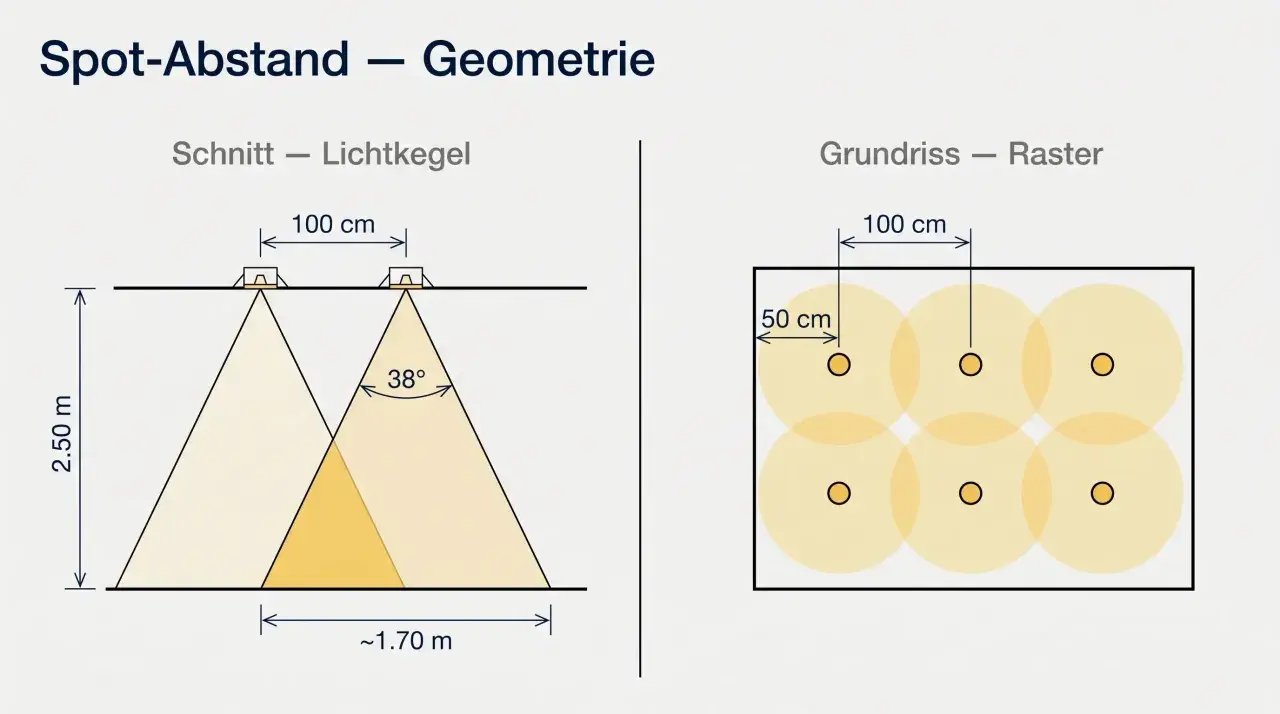

So lässt sich der Lichtkreisdurchmesser berechnen
Für eine brauchbare Näherung verwende ich diese Formel:
Lichtkreisdurchmesser = 2 × Entfernung zur beleuchteten Fläche × tan(Abstrahlwinkel ÷ 2)
Die Formel klingt zunächst komplizierter, als sie ist. Entscheidend ist, dass der Winkel des Spots bekannt ist und die Entfernung zur Fläche korrekt eingesetzt wird. Bei einer 2,50 Meter hohen Decke und einer Beleuchtung des Bodens beträgt diese Entfernung 2,50 Meter.
Beispiel mit einem 36-Grad-Spot
Bei 2,50 Meter Abstand und 36 Grad Abstrahlwinkel ergibt sich:
2 × 2,50 m × tan(18°) = etwa 1,62 m
Der Lichtkreis hat am Boden also ungefähr 1,62 Meter Durchmesser. Für eine gleichmäßige Beleuchtung würde ich die Spots nicht exakt 1,62 Meter auseinander setzen. Ein Raster von etwa 1,20 bis 1,50 Meter sorgt für ausreichende Überlappung und vermeidet dunkle Zwischenbereiche.
Beispiel für eine Küchenarbeitsplatte
Liegt die Arbeitsplatte 90 Zentimeter über dem Boden und die Decke ist 2,50 Meter hoch, beträgt die relevante Entfernung nur 1,60 Meter. Mit einem 36-Grad-Spot ergibt sich ein Lichtkreis von ungefähr 1,04 Meter. Bei mehreren Spots über der Arbeitsfläche kann ein Abstand von rund 80 bis 100 Zentimetern sinnvoll sein.
Diese Rechnung ersetzt keine Lichtplanung mit einer echten photometrischen Datei. Sie liefert aber einen sehr guten Startpunkt, wenn ich eine private Wohnung, einen Flur oder einen kleinen Gewerberaum plane. Entscheidend ist, anschließend die Leuchtenpositionen auf dem Grundriss zu prüfen, statt sofort die Bohrlöcher zu setzen.
Den Wandabstand richtig festlegen
Der Abstand zur Wand entscheidet darüber, ob eine Fläche gleichmäßig aufgehellt wird oder ob ein harter Lichtfleck entsteht. Für ein regelmäßiges Raster nutze ich als Faustregel einen Wandabstand von ungefähr der Hälfte des Abstands zwischen zwei Spots.
Stehen die Spots beispielsweise 100 Zentimeter auseinander, beginnt die erste Reihe etwa 50 Zentimeter von der Wand entfernt. Bei einem Abstand von 120 Zentimetern wären rund 60 Zentimeter ein sinnvoller Ausgangswert. Diese Regel funktioniert besonders gut bei einer neutralen Grundbeleuchtung.
Wann ein kleinerer Abstand besser ist
Sollen Bilder, Regale oder eine strukturierte Wand betont werden, rückt der Spot meist näher an die Wand. Je nach Deckenhöhe und Leuchte liegen typische Werte bei 30 bis 60 Zentimetern. Ein enger Abstrahlwinkel erzeugt dabei einen stärkeren Lichtakzent, während ein breiter Winkel die Wand gleichmäßiger wäscht.
Bei Küchenoberschränken muss ich zusätzlich auf Schatten achten. Sitzt der Spot genau hinter der Person, die an der Arbeitsplatte steht, wirft sie ihren eigenen Schatten auf die Fläche. Deshalb sollte die Leuchtenreihe häufig näher an der Vorderkante der Arbeitsplatte oder leicht vor der Körperachse liegen.
Die Anzahl der LED-Spots aus Fläche und Lichtbedarf ableiten
Der Abstand allein sagt noch nicht, wie viele Leuchten benötigt werden. Dafür muss ich auch den gewünschten Lichtstrom berücksichtigen. Als grobe Wohnraumplanung sind 100 bis 200 Lux für eine allgemeine Beleuchtung oft ausreichend. Eine Küchenarbeitsfläche braucht dagegen deutlich mehr, häufig etwa 500 Lux, wenn sie als Arbeitsbereich genutzt wird.
| Bereich | Praktischer Planungswert | Worauf es besonders ankommt |
|---|---|---|
| Flur und Verkehrsfläche | Etwa 100 Lux als Orientierung | Gleichmäßigkeit und blendfreier Laufweg |
| Wohnzimmer | Etwa 100 bis 200 Lux für das Grundlicht | Dimmbarkeit und zusätzliche Akzentbeleuchtung |
| Küche | Etwa 300 bis 500 Lux auf der Arbeitsfläche | Schattenfreie Position vor der Arbeitszone |
| Arbeitsplatz | Rund 500 Lux als typische Orientierung | Blendbegrenzung, Farbwiedergabe und Gleichmäßigkeit |
Die Werte in der Tabelle sind keine pauschale Freigabe für jede Nutzung. Für Arbeitsstätten gelten die Anforderungen der DIN EN 12464-1 und gegebenenfalls weitere Vorgaben. Für einen privaten Wohnraum zählt dagegen stärker, ob das Licht angenehm, ausreichend hell und dimmbar ist.
Ich teile die benötigte Lichtmenge lieber auf mehrere moderate Spots auf, statt wenige sehr helle Leuchten einzubauen. Das verbessert meist die Gleichmäßigkeit und gibt mehr Spielraum beim Dimmen. Bei einem 20 Quadratmeter großen Wohnzimmer können beispielsweise 6 bis 10 Spots sinnvoller sein als vier extrem leistungsstarke Leuchten.
Raster, Reihen oder gezielte Lichtinseln
In einem quadratischen Raum funktioniert ein gleichmäßiges Raster meistens gut. In einem langen Flur reicht oft eine einzelne Mittelreihe, während ein breiter Wohn-Ess-Bereich besser in mehrere Lichtzonen aufgeteilt wird. Ich plane dabei nicht automatisch die gesamte Decke gleich, sondern orientiere mich an Möbeln, Laufwegen und Arbeitsflächen.
Flur
Bei einem schmalen Flur ist eine mittige Reihe mit etwa 80 bis 120 Zentimetern Abstand oft ausreichend. Die erste und letzte Leuchte sollte nicht genau in der Raumecke sitzen, sondern etwas eingerückt werden. So entstehen weniger harte Schatten an den Stirnwänden.
Wohnzimmer
Im Wohnzimmer wirken zwei getrennt schaltbare Gruppen häufig besser als ein starres Raster. Eine Gruppe übernimmt das Grundlicht, die zweite beleuchtet beispielsweise eine Sitzgruppe, ein Bild oder eine Wand. Mit Dimmern und warmweißen 2.700 bis 3.000 Kelvin lässt sich die Atmosphäre deutlich besser steuern.
Lesen Sie auch: Kreuzschaltung mit drei Schaltstellen - Aufbau und Sicherheit
Küche
Über einer Arbeitsplatte zählt die Position mehr als absolute Symmetrie. Die Spots sollten so sitzen, dass der Lichtkegel auf die Arbeitsfläche fällt und die Person davor möglichst wenig Schatten wirft. Über einer Insel kann eine eigene Reihe sinnvoll sein, während die übrige Decke separat geschaltet wird.
Elektroinstallation vor dem Bohren prüfen
Eine gute Lichtplanung scheitert in der Praxis erstaunlich oft an technischen Details. Vor dem Anzeichnen prüfe ich deshalb Einbaudurchmesser, Einbautiefe, Deckenzwischenraum und Treiberposition. Gerade bei abgehängten Decken muss ausreichend Platz für Leuchte und Betriebsgerät vorhanden sein.
- Passt der erforderliche Deckenausschnitt zum vorgesehenen Einbauring?
- Ist die Einbautiefe mit Balken, Dämmung oder Dampfbremse vereinbar?
- Benötigt die Leuchte einen separaten Treiber und bleibt dieser zugänglich?
- Sind Leuchten, Dimmer und Treiber technisch miteinander kompatibel?
- Welche IP-Schutzart ist im Bad oder in einem anderen feuchtebelasteten Bereich erforderlich?
- Gibt es Vorgaben zu Wärmeentwicklung, Brandschutz und Mindestabständen?
Im Bad darf ich nicht einfach irgendeinen Wohnraum-Spot einsetzen. Schutzbereiche, Spritzwasser und die konkrete Einbausituation entscheiden darüber, welche Leuchte zulässig ist. Der feste Anschluss an 230 Volt gehört in die Hände einer Elektrofachkraft, besonders wenn Leitungen neu verlegt, Stromkreise verändert oder Dimmer installiert werden.
Bei Neubau oder Renovierung lege ich die Schaltgruppen früh fest. Ein nachträglich veränderter Abstand ist ärgerlich, eine fehlende Leitung für eine sinnvolle Lichtzone oft nur mit erheblichem Aufwand zu korrigieren.
Mein Prüfpunkt vor dem ersten Bohrloch
Ich zeichne die geplanten Spots zunächst maßstäblich auf dem Grundriss ein und übertrage die Positionen anschließend mit Malerkrepp an die Decke. So sehe ich sofort, ob eine Leuchte genau über einem Hängeschrank, einem Balken oder einer ungünstigen Stelle landet.
- Stimmt der Abstand zur Wand mit der gewünschten Lichtwirkung überein?
- Überlappen sich die Lichtkegel ausreichend?
- Treffen die Spots tatsächlich die Arbeits- und Nutzflächen?
- Sind Leuchten, Treiber und Dimmer für die Installation geeignet?
Wer den Abstand von LED-Spots berechnen möchte, braucht deshalb keine starre Universalzahl. Ein sinnvoller Startpunkt sind Lichtkreisdurchmesser, etwa 80 bis 120 Prozent davon als Spotabstand und ungefähr die Hälfte davon zur Wand. Das Ergebnis wird überzeugend, wenn ich diese Rechnung mit Raumfunktion, Blendung, Lichtfarbe und der realen Elektroinstallation verbinde.
