Eine Lampe von drei Stellen aus schalten zu können, ist im Flur, Treppenhaus oder Schlafzimmer äußerst praktisch. Dafür braucht man eine klassische Kreuzschaltung mit drei Schaltstellen, bei der zwei Wechselschalter mit einem Kreuzschalter zusammenarbeiten. Ich zeige den Aufbau, den grundsätzlichen Leitungsweg, typische Fehler und die Punkte, bei denen aus einer scheinbar kleinen Änderung schnell ein Sicherheitsrisiko wird.
Drei Schaltstellen funktionieren mit zwei Wechselschaltern und einem Kreuzschalter
- Aufbau: Außen sitzen zwei Wechselschalter, in der Mitte ein Kreuzschalter.
- Schaltweg: Zwei korrespondierende Leiter verbinden die Schaltergruppen miteinander.
- Leuchte: Der Neutralleiter führt in der Regel direkt zur Lampe, der geschaltete Außenleiter kommt vom letzten Wechselschalter.
- Fehlerquelle: Der Kreuzschalter darf nicht wie ein gewöhnlicher Ein- und Ausschalter angeschlossen werden.
- Sicherheit: Arbeiten an einer 230-Volt-Installation gehören in die Hände einer Elektrofachkraft.
So ist die Schaltung mit drei Schaltern aufgebaut
Eine Wechselschaltung reicht für zwei Bedienstellen. Sobald dieselbe Leuchte von drei Stellen aus geschaltet werden soll, wird zwischen die beiden äußeren Wechselschalter ein Kreuzschalter gesetzt. Genau diese Kombination ist die klassische Lösung für einen langen Flur oder eine Treppe mit Schaltern an beiden Enden und in der Mitte.
Der erste und der letzte Schalter sind jeweils Wechselschalter. Sie besitzen einen gemeinsamen Anschluss, häufig mit L, COM oder P gekennzeichnet, sowie zwei weitere Anschlüsse. Der mittlere Kreuzschalter hat dagegen vier Anschlüsse für die beiden ankommenden und die beiden weiterführenden korrespondierenden Leiter.
| Bauteil | Aufgabe | Position |
|---|---|---|
| Wechselschalter 1 | Führt den Außenleiter auf einen von zwei Schaltwegen | Erste Schaltstelle |
| Kreuzschalter | Vertauscht oder verbindet die beiden korrespondierenden Leiter | Mittlere Schaltstelle |
| Wechselschalter 2 | Gibt den geschalteten Außenleiter zur Leuchte weiter | Letzte Schaltstelle |
Die Schalterstellung allein sagt dabei wenig über den Zustand der Lampe aus. Entscheidend ist, ob der Stromweg von der Einspeisung bis zur Leuchte durchgängig ist. Deshalb kann dieselbe Wippe einmal „oben“ und einmal „unten“ stehen, während die Leuchte trotzdem jeweils ein- oder ausgeschaltet wird.
Der Leitungsweg im verständlichen Schaltbild
Für die Planung hilft ein vereinfachter Stromlauf. Er zeigt nicht die konkrete Klemmenanordnung eines bestimmten Herstellers, macht aber den prinzipiellen Aufbau klar:
Außenleiter L
│
▼
Wechselschalter 1
│ │
│ │ zwei korrespondierende Leiter
▼ ▼
Kreuzschalter
│ │
│ │ zwei korrespondierende Leiter
▼ ▼
Wechselschalter 2
│
▼
geschalteter Außenleiter zur Leuchte
Neutralleiter N ─────────────────────► Leuchte

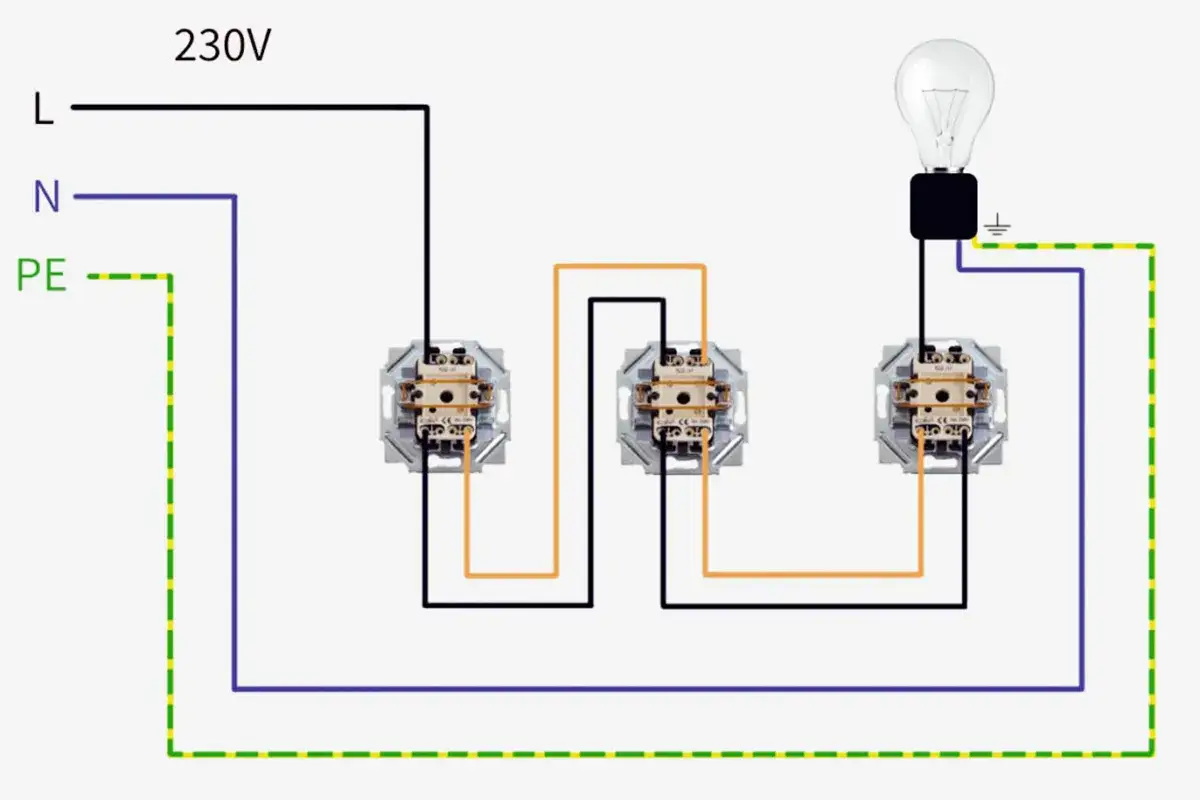

Schutzleiter PE ─────────────────────► Leuchte und SchutzkontakteDer Neutralleiter N wird bei der üblichen Ausführung direkt zur Leuchte geführt. Der Außenleiter L gelangt zunächst zum gemeinsamen Anschluss des ersten Wechselschalters. Über zwei korrespondierende Leiter geht der Schaltweg zum Kreuzschalter und von dort weiter zum zweiten Wechselschalter.
Vom gemeinsamen Anschluss des letzten Wechselschalters führt der geschaltete Außenleiter zur Lampe. Der Schutzleiter PE wird nicht über die Schaltkontakte geführt, sondern muss durchgängig an die dafür vorgesehenen Schutzleiteranschlüsse gelangen. Die tatsächliche Aderzahl und Leitungsführung hängen vom Gebäude, der Leitungsanlage und der gewählten Installationsart ab.
Ich rate davon ab, Anschlussbilder verschiedener Schalter ungeprüft zu mischen. Klemmen mit ähnlicher Bezeichnung können je nach Hersteller anders angeordnet sein. Maßgeblich sind immer das Schaltbild auf dem Einsatz, die vorhandene Leitungsanlage und die Prüfung durch eine Elektrofachkraft.
Planung und Umsetzung ohne typische Denkfehler
Vor einer Neuinstallation sollte zuerst feststehen, wo die Leuchte, die Abzweigdosen und die drei Bedienstellen liegen. In Neubauten lässt sich die Leitungsführung sauber planen. Bei einer Nachrüstung entscheidet dagegen oft die vorhandene Verkabelung, ob eine klassische Kreuzschaltung sinnvoll umsetzbar ist.
Lesen Sie auch: Sicherungskasten erklärt - Aufbau, FI, LS und Kosten
Die wichtigsten Planungsschritte
- Die Position der Leuchte und aller drei Schaltstellen festlegen.
- Den Einspeisepunkt und den Verlauf von Außenleiter, Neutralleiter und Schutzleiter bestimmen.
- Prüfen, ob zwischen den Schalterstellen ausreichend Adern für die korrespondierenden Leiter vorhanden sind.
- Schalter und Leuchte anhand des Hersteller-Schaltbilds auswählen.
- Nach der Montage die Schutzmaßnahmen und die Funktion messen lassen.
Besonders bei älteren Installationen darf man sich nicht allein auf die Aderfarbe verlassen. Farben können in Bestandsanlagen anders verwendet worden sein, und eine vermeintlich spannungsfreie Ader kann durch eine andere Einspeisung weiterhin Spannung führen. Ein zweipoliger Spannungsprüfer ist für die Feststellung der Spannungsfreiheit erforderlich, nicht nur ein berührungsloser Prüfstift.
Bei drei Bedienstellen ist die klassische Lösung überschaubar. Soll eine Leuchte jedoch von vier, fünf oder noch mehr Orten geschaltet werden, kommen weitere Kreuzschalter hinzu. Ab einer größeren Zahl von Schaltstellen ist eine Tasterschaltung mit Stromstoßschalter oft übersichtlicher, leichter zu erweitern und bei Änderungen praktischer.
Kreuzschaltung oder Tasterschaltung
Beide Varianten können eine Leuchte von mehreren Stellen aus bedienen. Ich würde die Entscheidung nicht allein nach dem Preis treffen, sondern vor allem nach der Leitungsstruktur und der späteren Erweiterbarkeit.
| Kriterium | Kreuzschaltung | Tasterschaltung mit Stromstoßschalter |
|---|---|---|
| Bedienung | Wippen an den Schaltstellen | Taster mit kurzer Betätigung |
| Aufbau | Zwei Wechselschalter plus ein oder mehrere Kreuzschalter | Mehrere Taster und ein Stromstoßschalter |
| Erweiterung | Mit zusätzlichen Kreuzschaltern möglich | Weitere Taster lassen sich meist einfacher ergänzen |
| Geeignet für | Drei Schaltstellen und kurze, klar geplante Leitungswege | Viele Bedienstellen oder eine spätere Gebäudeerweiterung |
| Typischer Nachteil | Mehr korrespondierende Leiter und anspruchsvollere Fehlersuche | Zusätzlicher Platzbedarf für den Stromstoßschalter |
In einer bestehenden Wohnung kann die Tasterschaltung trotzdem aufwendig werden, wenn Leitungen und Dosen nicht dafür vorbereitet sind. Bei einer kompletten Sanierung ist sie oft die flexiblere Wahl. Für genau drei gut erreichbare Schaltstellen bleibt die klassische Kreuzschaltung jedoch eine robuste und verständliche Lösung.
Diese Fehler treten bei drei Schaltstellen besonders oft auf
Wenn die Lampe nur von einer bestimmten Position aus funktioniert, liegt das meist nicht an der Leuchte selbst, sondern an einem falsch zugeordneten Leiter. Häufig wurde am Wechselschalter der gemeinsame Anschluss mit einem korrespondierenden Anschluss verwechselt.
- Der Kreuzschalter sitzt am falschen Ende: Er gehört zwischen die beiden Wechselschalter.
- Ein Leiter ist am falschen Anschluss: Beim Wechselschalter müssen gemeinsamer Anschluss und Korrespondierende unterschieden werden.
- Die beiden Leiterpaare sind vertauscht: Am Kreuzschalter müssen die ankommenden und abgehenden Leiter als Paar behandelt werden.
- Der Neutralleiter wird geschaltet: In der üblichen Lichtinstallation wird der Außenleiter geschaltet, nicht der Neutralleiter.
- Schutzleiter oder Klemmen bleiben lose: Das ist kein Funktionsproblem, sondern ein gefährlicher Installationsfehler.
- Nur einpolig geprüft: Ein einfacher Phasenprüfer kann eine gefährliche Fehleinschätzung verursachen.
Bei der Fehlersuche beginne ich gedanklich immer am Stromweg und nicht an der Schalterstellung. Zuerst werden Einspeisung und Spannungsfreiheit geprüft, danach die Leiterpaare und erst anschließend die einzelnen Schalter. Ein Durchgangstest darf nur an einer zuverlässig spannungsfreien und fachgerecht getrennten Anlage erfolgen.
Auch ein funktionierendes Licht beweist nicht, dass die Installation sicher ist. Eine Lampe kann leuchten, obwohl der Schutzleiter unterbrochen, eine Klemme locker oder der falsche Leiter geschaltet wird. Funktion und Sicherheit sind zwei verschiedene Prüfungen.
Was bei der Elektroinstallation rechtlich und sicherheitstechnisch zählt
Arbeiten an einer festen 230-Volt-Installation sind keine gewöhnliche Heimwerkerarbeit. In Deutschland müssen elektrische Anlagen fachgerecht errichtet, geprüft und in Betrieb genommen werden. Für die praktische Umsetzung sollte deshalb ein eingetragener Elektrofachbetrieb beauftragt werden, besonders wenn Leitungen neu verlegt, Verteilungen verändert oder Schutzmaßnahmen betroffen sind.
Vor Arbeiten gelten die fünf Sicherheitsregeln der Elektrotechnik. Dazu gehören freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Je nach Anlage und Arbeitssituation kommen außerdem das Erden und Kurzschließen sowie das Abdecken benachbarter spannungsführender Teile hinzu.
Ein ausgeschalteter Lichtschalter macht die Dose nicht automatisch spannungsfrei. Ebenso kann eine Leitung aus einem anderen Stromkreis in derselben Dose liegen. Genau solche Situationen sind der Grund, weshalb ich bei unbekannter oder älterer Verkabelung nicht nach Farben oder Vermutungen arbeite, sondern die Anlage durch eine Fachkraft identifizieren und messen lasse.
Bei Mietwohnungen, Umbauten und größeren Renovierungen sollte die Änderung außerdem dokumentiert werden. Ein sauberer Stromlaufplan, beschriftete Leitungen und ein Prüfprotokoll sparen später Zeit, wenn ein weiterer Schalter, eine Leuchte oder ein Smart-Home-System ergänzt werden soll.
Die beste Entscheidung für Flur, Treppe und Sanierung
Für genau drei Schaltstellen ist die Kombination aus zwei Wechselschaltern und einem Kreuzschalter die klassische Lösung. Sie funktioniert zuverlässig, wenn die korrespondierenden Leiter korrekt geführt, die Klemmen nach Herstellerangabe belegt und alle Schutzmaßnahmen geprüft werden.
Bei mehr Bedienorten oder einer ohnehin geplanten Modernisierung lohnt sich der Blick auf eine Tasterschaltung oder eine fachgerecht geplante elektronische Lösung. Entscheidend ist nicht, möglichst viele Schalter einzubauen, sondern einen nachvollziehbaren, prüfbaren und erweiterbaren Stromkreis zu schaffen.
Mein praktischer Rat lautet deshalb: Den Schaltweg zunächst auf Papier festlegen, die vorhandene Verkabelung professionell prüfen lassen und erst danach Material und Schalter auswählen. So bleibt die Bedienung komfortabel und die Elektroinstallation auch Jahre später verständlich.
