Ein Lichtschalter wirkt unscheinbar, entscheidet aber täglich darüber, wie sicher und komfortabel eine Elektroinstallation funktioniert. Ich erkläre, was hinter einem Wippschalter steckt, wie er Stromkreise schaltet, welche Bauarten es gibt und worauf man bei Auswahl, Austausch und Installation in Deutschland achten sollte.
Die wichtigsten Fakten zum Wippschalter auf einen Blick
- Mechanische Funktion: Eine bewegliche Wippe öffnet oder schließt einen elektrischen Kontakt.
- Schaltzustand: Die Wippe bleibt nach dem Betätigen in ihrer Stellung.
- Varianten: Es gibt unter anderem Ausschalter, Wechsel-, Kreuz- und Serienschalter.
- Nicht mit einem Taster verwechseln: Ein Taster kehrt nach dem Drücken in seine Ausgangsposition zurück.
- Sicherheit: Arbeiten an 230-Volt-Installationen gehören in die Hände einer Elektrofachkraft.
Was ist ein Wippschalter und wie funktioniert er?

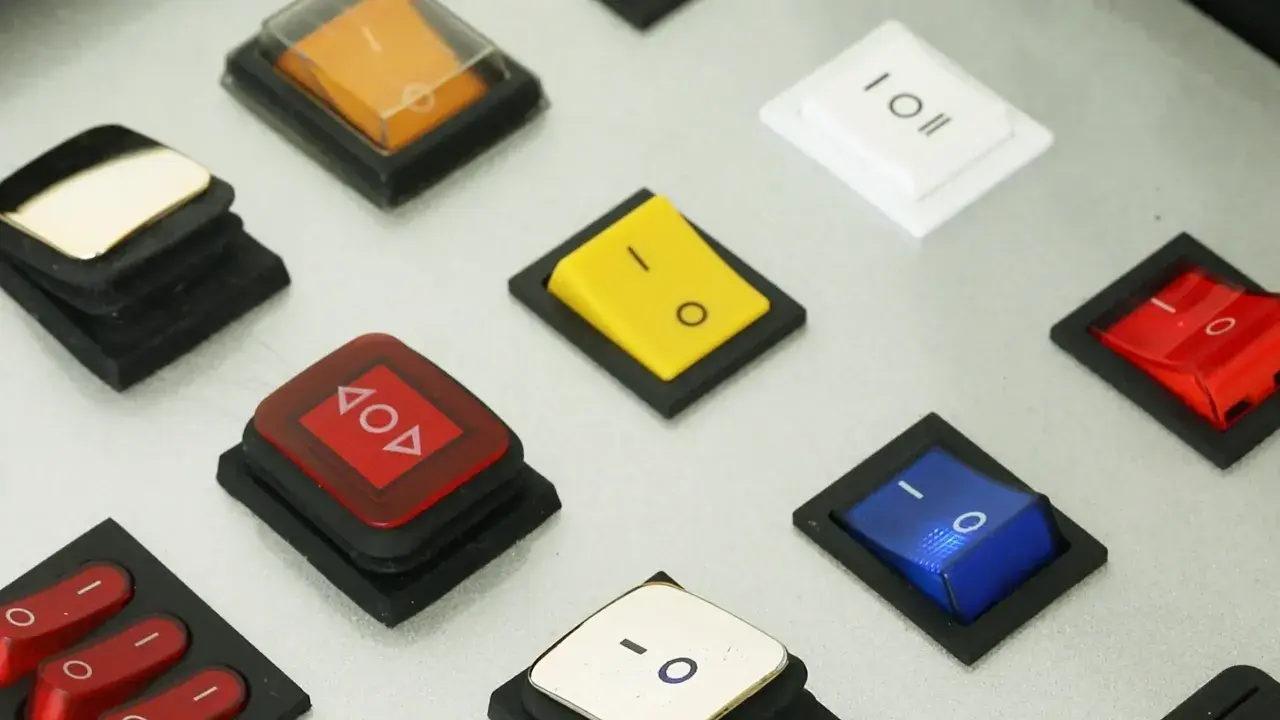

Ein Wippschalter ist ein mechanischer Schalter mit einer kippbaren Wippe. Drückt man eine Seite, verändert sich die Stellung eines elektrischen Kontakts. Dadurch wird ein Stromkreis geschlossen oder unterbrochen, etwa für eine Leuchte, ein Lüftungsgerät oder ein Elektrogerät.
Der entscheidende Punkt ist die rastende Funktion. Die Wippe bleibt nach dem Drücken in ihrer neuen Position, sodass der Schaltzustand normalerweise sofort erkennbar ist. Für mich ist genau das der praktische Vorteil gegenüber vielen elektronischen Bedienelementen: Man sieht und spürt, ob der Schalter ein- oder ausgeschaltet ist.
Wippe, Kontakte und Schalter-Einsatz
Bei einem klassischen Unterputzschalter besteht das System aus Schalter-Einsatz, Wippe und Abdeckrahmen. Der Einsatz enthält die elektrischen Kontakte, während die Wippe die Bewegung auf den Schaltmechanismus überträgt. Der Rahmen sorgt für die saubere optische Integration in die Wand.
Bei Geräten wie Steckdosenleisten, Maschinen oder Netzteilen ist die Wippe oft direkt in das Gehäuse eingebaut. Dort findet man häufig zusätzliche Merkmale wie eine Kontrollleuchte, eine Schutzhaube oder eine erhöhte Schutzart gegen Staub und Feuchtigkeit.
Welche Schalterarten hinter der Wippe stecken
Die Bezeichnung Wippschalter beschreibt zunächst nur die Bedienform. Sie sagt noch nicht, welche elektrische Schaltung dahinterliegt. Ein Wippschalter kann deshalb je nach Einsatz als einfacher Ausschalter, Wechselschalter oder Serienschalter ausgeführt sein.
| Variante | Typischer Einsatz | Besonderheit |
|---|---|---|
| Ausschalter | Eine Leuchte von einer Stelle aus schalten | Ein Schaltkreis wird ein- und ausgeschaltet |
| Wechselschalter | Flur, Treppe oder Schlafzimmer | Eine Leuchte lässt sich von zwei Stellen bedienen |
| Kreuzschalter | Lange Flure oder größere Räume | Erweitert eine Wechselschaltung um weitere Schaltstellen |
| Serienschalter | Deckenleuchte mit zwei Lichtgruppen | Zwei getrennte Stromkreise werden über eine gemeinsame Einheit geschaltet |
| Jalousieschalter | Rollläden und Jalousien | Schaltet typischerweise Auf- und Abwärtsbewegung |
Für eine Leuchte mit zwei getrennt schaltbaren Lichtgruppen ist ein Serienschalter mit zwei Wippen sinnvoll. Bei drei oder mehr Bedienstellen kann dagegen eine Stromstoßschaltung mit Tastern praktischer sein. Das spart oft Verdrahtungsaufwand und lässt sich in größeren Gebäuden übersichtlicher planen.
Wippschalter und Taster sind nicht dasselbe
Im Alltag werden beide Begriffe häufig verwechselt. Ein Wippschalter bleibt in der gewählten Stellung, während ein Taster nur so lange schaltet, wie er gedrückt wird. Lässt man ihn los, springt das Bedienelement durch eine Feder in seine Ausgangsposition zurück.
Ein Taster steuert häufig ein Stromstoßrelais. Dieses Relais sitzt zum Beispiel im Verteiler und ändert seinen Zustand bei jedem kurzen Tastimpuls. Für mehrere Schaltstellen ist diese Lösung oft komfortabler als eine umfangreiche Kombination aus Wechsel- und Kreuzschaltern.
| Merkmal | Wippschalter | Taster |
|---|---|---|
| Stellung nach dem Betätigen | Bleibt erhalten | Kehrt zurück |
| Typische Anwendung | Direktes Ein- und Ausschalten | Stromstoßschaltung, Klingel oder Steuerung |
| Zustand optisch erkennbar | Meist ja | Meist nein |
| Elektrischer Aufbau | Direkter Schaltkontakt möglich | Oft mit Relais oder Steuerung kombiniert |
Meine Faustregel lautet: Soll die Stellung des Bedienelements den Zustand der Leuchte anzeigen, passt meist ein Wippschalter. Soll ein kurzer Impuls eine zentrale Steuerung auslösen, ist ein Taster die passendere Wahl.
Wo Wippschalter in der Elektroinstallation eingesetzt werden
Im Wohngebäude findet man Wippschalter vor allem an Beleuchtungen, Lüftern und fest installierten Verbrauchern. In der Gebäudetechnik kommen sie außerdem an Bedienfeldern, Rollläden, Torsteuerungen und einfachen Maschinen zum Einsatz.
Unterputz im Wohnbereich
Unterputz-Wippschalter werden in Gerätedosen montiert und mit einem passenden Schalterprogramm kombiniert. Wichtig ist, dass Einsatz, Wippe und Rahmen mechanisch zusammenpassen. Ein Rahmen aus einer anderen Serie kann trotz ähnlicher Optik ungeeignet sein.
Aufputz in Keller, Werkstatt und Technikraum
In feuchten oder stärker belasteten Bereichen zählt nicht nur das Design. Hier achte ich zuerst auf Schutzart, Material und zulässige Betriebsspannung. Ein Schalter für trockene Innenräume ist nicht automatisch für Garage, Waschküche oder Außenbereich geeignet.
Lesen Sie auch: Wandschlitze für Kabel sicher herstellen - Regeln und Tipps
In Geräten und Maschinen
Geräteschalter werden nach anderen Kriterien ausgewählt als Lichtschalter. Entscheidend sind unter anderem Lastart, Einschaltstrom, Schaltzyklen und die Frage, ob Gleich- oder Wechselspannung geschaltet wird. Ein Schalter mit der Aufschrift 250 V AC ist daher nicht automatisch für jede 24-Volt-DC-Anwendung geeignet.
Darauf kommt es bei Auswahl und Austausch an
Beim Ersatz zählt nicht allein, ob die Wippe in den vorhandenen Rahmen passt. Entscheidend sind Schaltfunktion, Nennspannung, Nennstrom und Einbausituation. Bei Leuchten mit LED-Treibern oder Motoren können zudem höhere Einschaltströme auftreten, die der Schalter dauerhaft verkraften muss.
- Schaltart prüfen: Ausschalter, Wechsel-, Kreuz- oder Serienschalter dürfen nicht beliebig ersetzt werden.
- Technische Kennzeichnung lesen: Angaben wie 250 V~ oder 10 AX beschreiben zulässige Einsatzbedingungen.
- Schalterprogramm abgleichen: Wippe, Rahmen und Einsatz müssen vom System her zusammenpassen.
- Umgebung berücksichtigen: In Feuchträumen oder staubigen Bereichen ist die passende Schutzart erforderlich.
- Last beachten: Motoren, Trafos und LED-Netzteile können beim Einschalten deutlich höhere Ströme verursachen.
Bei einer bestehenden Installation sollte man sich nicht auf Kabelfarben verlassen, besonders in älteren Gebäuden. Ich halte es für sinnvoll, die vorhandene Schaltung zuerst eindeutig zu identifizieren und die Klemmenbelegung des neuen Einsatzes mit der Herstellerangabe abzugleichen.
Ein einfacher Unterputz-Wippschalter kostet im Handel oft nur wenige Euro. Für hochwertige Designserien, beleuchtete Varianten, Feuchtraumausführungen oder spezielle Geräteschalter können jedoch 10 bis 40 Euro und mehr realistisch sein. Die Arbeitskosten für den Austausch hängen vor allem von Zugänglichkeit, Fehlersuche und notwendiger Anpassung der Verdrahtung ab.
Was bei der Installation wirklich sicherheitsrelevant ist
In einer deutschen Hausinstallation liegen typischerweise 230 Volt Wechselspannung bei 50 Hertz an. Auch wenn der Austausch eines Schalters äußerlich einfach aussieht, kann ein abgeschalteter Lichtkreis noch falsch zugeordnet oder an anderer Stelle gespeist sein.
Der Außenleiter wird bei einer üblichen Lichtschaltung geschaltet. Der Schutzleiter darf niemals als Schaltleiter verwendet werden. Ob zusätzlich ein Neutralleiter in der Gerätedose vorhanden sein muss, hängt von der Schaltung und dem eingesetzten Gerät ab, etwa bei smarten Schaltern mit eigener Elektronik.
Für Arbeiten an der festen Elektroinstallation gelten die anerkannten Regeln der Technik und die einschlägigen DIN-VDE-Vorgaben. Praktisch bedeutet das mindestens, den Stromkreis freizuschalten, gegen Wiedereinschalten zu sichern und die Spannungsfreiheit mit einem geeigneten zweipoligen Spannungsprüfer festzustellen.
Wer die vorhandene Schaltung nicht sicher erkennt, sollte den Einsatz nicht nach Kabelfarbe oder einer Internetgrafik verdrahten. Eine Elektrofachkraft kann die Installation prüfen, die Schutzmaßnahmen bewerten und feststellen, ob der gewünschte Schalter zur Last und zur vorhandenen Anlage passt.
Die kleine Wippe entscheidet über die richtige Lösung
Ein Wippschalter ist weit mehr als ein bequemes Bedienelement. Seine Form bleibt zwar gleich, doch dahinter können unterschiedliche Funktionen für einfache Beleuchtung, mehrere Schaltstellen, Rollläden oder technische Geräte stecken.
Wer vor dem Kauf die Schaltart, Belastbarkeit und Schutzart klärt, vermeidet die häufigsten Fehlentscheidungen. Für den sicheren Anschluss an 230 Volt sollte die Auswahl und Montage im Zweifel eine Elektrofachkraft übernehmen, denn ein passender Schalter muss nicht nur mechanisch passen, sondern auch elektrisch zur gesamten Installation gehören.
