Wer eine Leuchte von zwei Stellen aus schalten möchte, braucht mehr als einen gewöhnlichen Ein-Aus-Schalter. Ich erkläre, was ein Wechselschalter technisch macht, wie die typische Wechselschaltung funktioniert, wo sie sinnvoll ist und warum Arbeiten an 230-Volt-Installationen in Deutschland Fachleuten vorbehalten bleiben.
Ein Wechselschalter verbindet eine Leuchte mit zwei Bedienorten
- Zwei Schaltstellen: Eine Leuchte lässt sich beispielsweise am Flur-Eingang und am anderen Ende ausschalten.
- Drei Anschlüsse: Der Schalter besitzt meist einen gemeinsamen Kontakt sowie zwei Umschaltkontakte.
- Wechselschaltung: Für zwei Bedienorte werden normalerweise zwei Wechselschalter und zwei korrespondierende Leiter benötigt.
- Nicht mit einem Taster verwechseln: Ein Taster gibt nur einen kurzen Schaltimpuls, ein Wechselschalter bleibt mechanisch in seiner Stellung.
- Sicherheit: Arbeiten an der festen Elektroinstallation sollten ausschließlich durch eine Elektrofachkraft erfolgen.
Was ein Wechselschalter im Inneren wirklich macht
Ein Wechselschalter ist kein Schalter mit zwei getrennten Ein-Aus-Funktionen. Er schaltet einen gemeinsamen Anschluss abwechselnd auf einen von zwei Kontakten. Dadurch wird jeweils einer von zwei möglichen Stromwegen ausgewählt.
In der Hausinstallation hat das Bauteil meist drei Anschlüsse. Einer ist der gemeinsame Kontakt, häufig mit L oder COM gekennzeichnet. Die beiden anderen Anschlüsse werden als Umschaltkontakte oder korrespondierende Anschlüsse genutzt. Je nach Stellung verbindet die Wippe den gemeinsamen Kontakt mit dem ersten oder dem zweiten Anschluss.
Von außen sieht ein Wechselschalter oft genauso aus wie ein einfacher Lichtschalter. Der Unterschied steckt in der Verdrahtung. Ich halte diese Unterscheidung für wichtig, weil ein falsch zugeordnetes Anschlusskabel zwar zunächst funktionieren kann, später aber zu unerwarteten Schaltzuständen oder einer gefährlichen Fehlersuche führt.
So funktioniert die Wechselschaltung mit zwei Schaltstellen

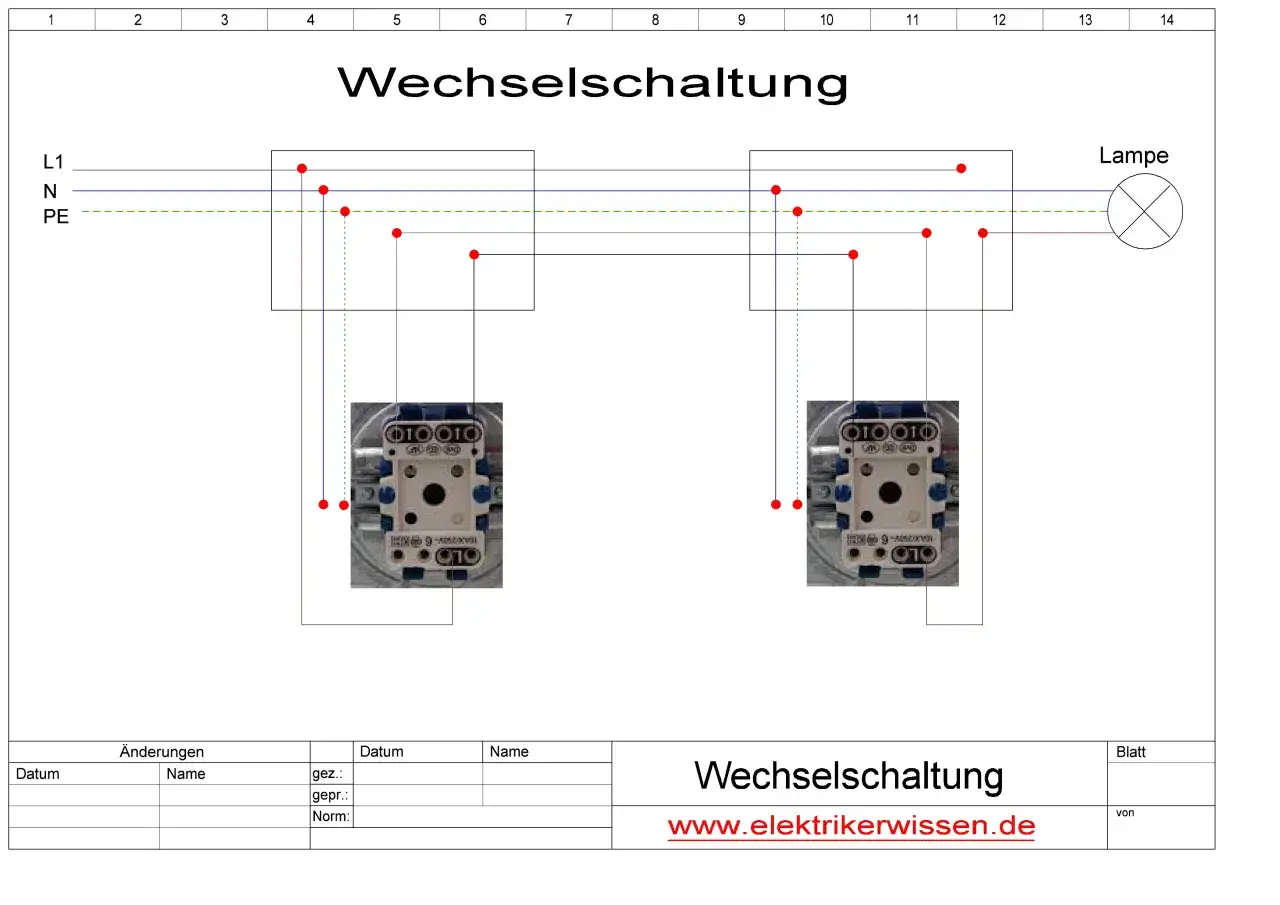

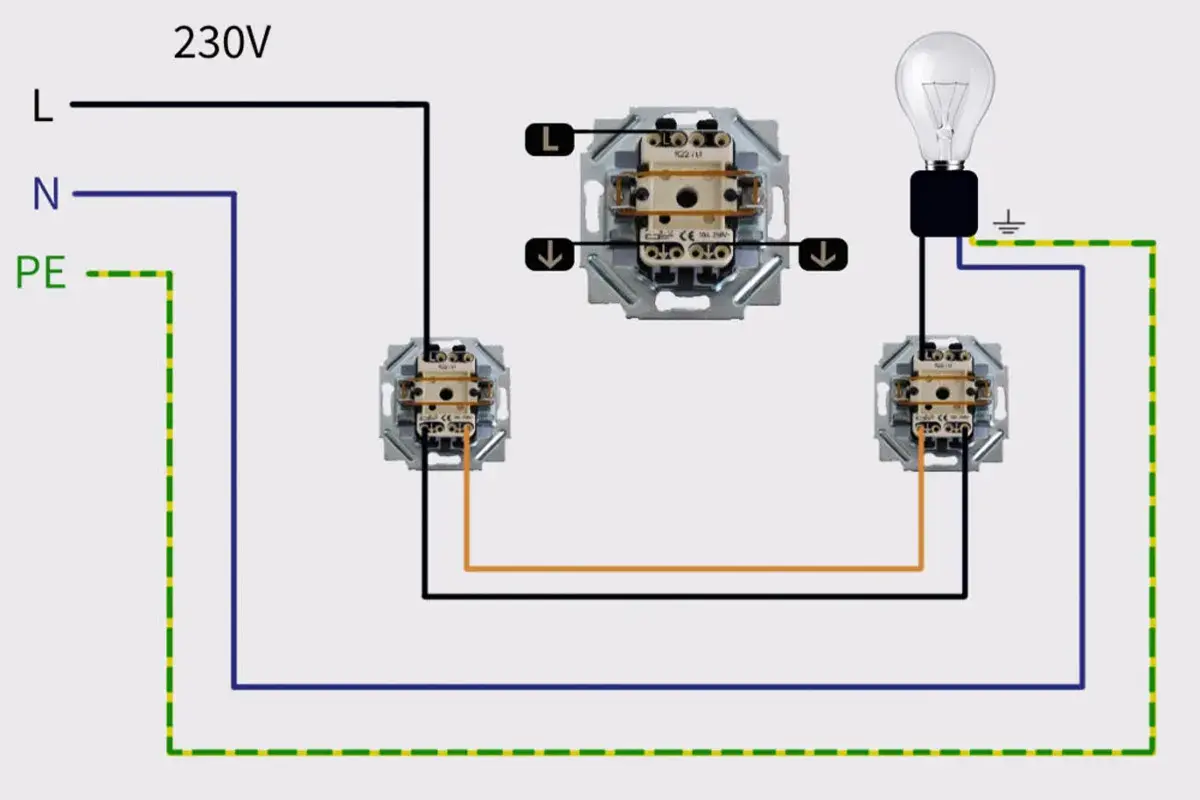

Die klassische Wechselschaltung verwendet zwei Wechselschalter. Der Außenleiter führt zum gemeinsamen Anschluss des ersten Schalters. Von dort verlaufen zwei korrespondierende Leiter zum zweiten Wechselschalter. Dessen gemeinsamer Anschluss führt weiter zur Leuchte.
Der Strom kann also über zwei verschiedene Wege zwischen den Schaltern fließen. Stehen beide Schalter auf demselben Weg, ist der Stromkreis geschlossen und die Lampe leuchtet. Steht einer auf dem anderen Weg, wird der Stromkreis unterbrochen. Deshalb kann die Leuchte von jeder Schaltstelle aus umgeschaltet werden, unabhängig davon, in welcher Stellung der andere Schalter steht.
Ein einfaches Beispiel ist ein langer Flur. Am Eingang wird das Licht eingeschaltet, am anderen Ende ausgeschaltet. Dasselbe Prinzip passt zu einem Schlafzimmer mit Schalter an der Tür und neben dem Bett oder zu einer Treppe mit einer Bedienung auf jeder Etage.
Welche Leiter dabei eine Rolle spielen
In einer herkömmlichen Schaltung wird der Außenleiter geschaltet, nicht der Neutralleiter. Der Neutralleiter und der Schutzleiter werden bei einem klassischen mechanischen Lichtschalter normalerweise nicht am Schalter benötigt, sondern zur Leuchte weitergeführt.
Die tatsächliche Leitungsführung kann in Altbauten, bei Abzweigdosen oder nach späteren Umbauten anders aussehen als im Lehrbuch. Kabelfarben allein sind deshalb kein sicherer Beweis für die Funktion eines Leiters. Entscheidend ist eine fachgerechte Prüfung und Messung.
Wechselschalter, Ausschalter und Kreuzschalter im Vergleich
Die Begriffe werden im Alltag häufig vermischt. Für die Planung macht es aber einen deutlichen Unterschied, ob eine Leuchte von einem, zwei oder mehreren Orten bedient werden soll.
| Schaltgerät | Typische Aufgabe | Geeigneter Einsatz |
|---|---|---|
| Ausschalter | Ein Verbraucher wird von einer Stelle ein- und ausgeschaltet. | WC, Abstellraum oder kleiner Raum mit nur einem Zugang |
| Wechselschalter | Ein Verbraucher wird zusammen mit einem zweiten Wechselschalter von zwei Stellen bedient. | Flur, Treppe, Schlafzimmer oder Durchgangsraum |
| Kreuzschalter | Er erweitert eine Wechselschaltung um eine zusätzliche Schaltstelle. | Lange Flure oder Treppenhäuser mit drei Bedienorten |
| Taster mit Stromstoßschalter | Mehrere Taster geben einen Impuls an ein Relais, das den Schaltzustand ändert. | Mehrere Schaltstellen oder Installationen mit geringem Verdrahtungsaufwand |
Ein Wechselschalter kann häufig auch als einfacher Ausschalter eingesetzt werden, wenn einer der beiden Umschaltkontakte ungenutzt bleibt. Umgekehrt ersetzt ein gewöhnlicher Ausschalter keinen Wechselschalter. Für drei oder mehr Bedienorte ist eine Kreuzschaltung möglich, bei Neubauten kann aber auch eine Stromstoßschaltung mit Tastern die übersichtlichere Lösung sein.
Wann welche Lösung in der Elektroinstallation sinnvoll ist
Für genau zwei Bedienorte ist die klassische Wechselschaltung meist robust, verständlich und preislich unauffällig. Sie kommt ohne Elektronik aus und funktioniert auch dann, wenn ein Smart-Home-System oder ein Netzwerk ausfällt. Das ist ein Vorteil, den ich gerade in sicherheitsrelevanten oder stark genutzten Bereichen nicht kleinreden würde.
Bei drei oder mehr Schaltstellen steigt der Verdrahtungsaufwand. Eine Kreuzschaltung kann weiterhin funktionieren, verlangt aber eine sorgfältige Planung der Leitungswege. In vielen Fällen ist ein Stromstoßschalter im Verteiler mit mehreren Tastern praktischer, weil von jeder Bedienstelle aus nur ein kurzer Steuerimpuls erforderlich ist.
Smart-Home-Schalter können zusätzliche Funktionen wie Zeitpläne, Präsenzsteuerung oder Fernbedienung bieten. Dafür brauchen sie je nach Modell einen Neutralleiter, eine kompatible Leuchte und eine stabile Kommunikation. Für eine einzelne Flurleuchte wäre diese Technik oft überdimensioniert. Ich würde sie dort einsetzen, wo die Automatisierung tatsächlich einen Mehrwert bringt.
Lesen Sie auch: Sicherungskasten richtig beschriften - so bleibt alles klar
Schalter oder Bewegungsmelder
In Kellergängen, Nebenräumen und Durchgangsbereichen kann ein Bewegungsmelder bequemer sein als zwei manuelle Schaltstellen. Er muss jedoch zur Leuchtenart, zur Nachlaufzeit und zum Nutzungsprofil passen. Bei kurzen Aufenthalten spart er Bedienaufwand, während ein normaler Schalter bei längeren Tätigkeiten meist die bessere Kontrolle bietet.
Typische Fehler bei Planung und Anschluss
Der häufigste Fehler ist die Verwechslung des gemeinsamen Anschlusses mit einem der beiden Umschaltkontakte. Auf dem Papier wirkt das oft wie eine Kleinigkeit. In der Praxis führt es dazu, dass die Schaltung nur in bestimmten Kombinationen funktioniert oder die erwartete Schalterstellung nicht mehr nachvollziehbar ist.
- Nur einen Schalter verwenden: Ein einzelner Wechselschalter kann eine Leuchte zwar schalten, ermöglicht aber noch keine Bedienung von zwei Stellen.
- Neutralleiter unterbrechen: Bei klassischen Lichtschaltungen wird der Außenleiter geschaltet. Eine sogenannte Hamburger Schaltung gilt als gefährlich und ist nicht fachgerecht.
- Farben blind übernehmen: In bestehenden Installationen können Adern umgenutzt oder fehlerhaft gekennzeichnet worden sein.
- Leuchtenlast ignorieren: LED-Leuchten, elektronische Trafos und Dimmer können besondere Anforderungen an Schalter und Schaltgerät stellen.
- Spannungsfreiheit nur vermuten: Das Ausschalten eines Leitungsschutzschalters reicht ohne anschließende Prüfung nicht als Sicherheitsnachweis.
Auch die Schalterstellung ist kein verlässlicher Hinweis darauf, ob eine Leitung spannungsfrei ist. In einer Wechselschaltung können an mehreren Adern je nach Schaltstellung unterschiedliche Spannungen anliegen. Genau deshalb sollte die Fehlersuche nicht mit dem Lösen von Leitern beginnen.
Was bei Arbeiten in Deutschland zu beachten ist
Eine fest angeschlossene Hausinstallation gehört nicht in die Hände von Personen, die nur gelegentlich Steckdosen oder Schalter austauschen. Nach den Vorgaben der Niederspannungsanschlussverordnung dürfen Arbeiten an elektrischen Anlagen, die mit dem öffentlichen Netz verbunden sind, grundsätzlich nur durch den Netzbetreiber oder ein eingetragenes Installationsunternehmen ausgeführt werden.
Das betrifft nicht nur den Anschluss selbst. Auch die Auswahl des Schalterprogramms, die Prüfung der Schutzmaßnahmen, die Messung nach der Änderung und die korrekte Dokumentation gehören zu einer sicheren Installation. Besonders bei Altbauten können fehlende Schutzleiter, alte Leitungsfarben oder nicht mehr zeitgemäße Schutzkonzepte eine Rolle spielen.
Für die fachgerechte Prüfung werden unter anderem Spannungsfreiheit, Schutzleiter, Isolationszustand und Abschaltbedingungen kontrolliert. Ein berührungsloser Spannungsprüfer kann bei der Orientierung helfen, ersetzt aber keine zweipolige Spannungsprüfung und keine Messung durch eine Elektrofachkraft.
Die passende Schaltart entscheidet sich am Raum
Ein Wechselschalter ist die richtige Wahl, wenn eine Leuchte von zwei festen Stellen aus bedient werden soll. Sein Prinzip ist mechanisch einfach: Ein gemeinsamer Kontakt wechselt zwischen zwei Stromwegen. Genau diese einfache Funktion macht ihn in vielen Wohn- und Zweckgebäuden langlebig und zuverlässig.
Für eine einzige Schaltstelle genügt meist ein Ausschalter. Bei mehreren Bedienorten können Kreuzschalter, Taster mit Stromstoßrelais oder eine Smart-Home-Lösung besser passen. Ich würde die Entscheidung immer an Raumgröße, Leitungswegen, gewünschter Bedienlogik und späteren Erweiterungen ausrichten, nicht allein am Preis des Schalters.
Wer eine bestehende Installation ändern möchte, sollte vor dem Kauf klären, welche Leitungen tatsächlich vorhanden sind und welche Schaltart bisher eingesetzt wird. Bei Unsicherheit ist der kurze Termin mit einem eingetragenen Elektrofachbetrieb die sicherere und am Ende oft günstigere Lösung als die Suche nach einem Fehler in einer falsch verdrahteten Anlage.
