Vier Schalter sollen dieselbe Leuchte bedienen, etwa in einem langen Flur, an einer Treppe oder in einem großen Raum. Dafür braucht es keine vier Wechselschalter, sondern eine klar aufgebaute Kombination aus zwei Wechselschaltern und zwei Kreuzschaltern. Ich zeige den Stromlauf, die richtige Anordnung, typische Verdrahtungsfehler und wann eine Tasterschaltung die bessere Lösung ist.
Vier Schaltstellen folgen einem einfachen Grundprinzip
- Aufbau: Zwei Wechselschalter bilden die äußeren Schaltstellen, dazwischen sitzen zwei Kreuzschalter.
- Leiter: Zwischen den Schaltgeräten werden die beiden korrespondierenden Leiter weitergeführt.
- Schutz: Die 230-Volt-Installation darf nur spannungsfrei und durch eine Elektrofachkraft bearbeitet werden.
- Fehlerquelle: Werden die Leiterpaare am Kreuzschalter vertauscht, funktioniert die Schaltung nur teilweise oder gar nicht.
- Alternative: Bei Neubauten und vielen Schaltstellen ist eine Tasterschaltung mit Stromstoßrelais oft übersichtlicher.
So funktioniert die Kreuzschaltung mit vier Schaltern
Eine Kreuzschaltung ermöglicht, eine Leuchte von mehr als zwei Stellen ein- und auszuschalten. Die beiden äußeren Geräte sind immer Wechselschalter. Jeder zusätzliche Bedienpunkt in der Mitte wird durch einen Kreuzschalter ergänzt.
Bei vier Schaltstellen sieht die Grundanordnung deshalb so aus:
- Schaltstelle 1: Wechselschalter
- Schaltstelle 2: Kreuzschalter
- Schaltstelle 3: Kreuzschalter
- Schaltstelle 4: Wechselschalter
Der erste Wechselschalter erhält die geschaltete Phase an seiner gemeinsamen Klemme. Die beiden Ausgangsklemmen führen als korrespondierende Leiter zum ersten Kreuzschalter. Diese Leiter übertragen nicht einfach dauerhaft Spannung, sondern bilden den wechselnden Signalweg zwischen den Schaltstellen.
Der letzte Wechselschalter gibt die geschaltete Phase an die Leuchte weiter. Der Neutralleiter und der Schutzleiter werden grundsätzlich direkt bis zur Leuchte geführt. Der Schutzleiter darf nicht über einen Schalter unterbrochen werden.
Der Unterschied zwischen Wechsel- und Kreuzschalter
Ein Wechselschalter besitzt typischerweise eine gemeinsame Klemme und zwei Umschaltkontakte. Ein Kreuzschalter hat dagegen vier Anschlüsse, die zwei Leiterpaare miteinander verbindet oder kreuzt. Die genaue Klemmenbezeichnung kann je nach Hersteller abweichen, deshalb ist das Anschlussbild auf dem Einsatz maßgeblich.
| Bauteil | Aufgabe | Typische Anschlüsse |
|---|---|---|
| Wechselschalter außen | Startet oder beendet den Schaltweg | Gemeinsame Klemme plus zwei korrespondierende Klemmen |
| Kreuzschalter innen | Vertauscht oder verbindet die beiden Leiterpaare | Vier Klemmen |
| Leuchte | Verbraucher im Stromkreis | Geschaltete Phase, Neutralleiter, gegebenenfalls Schutzleiter |

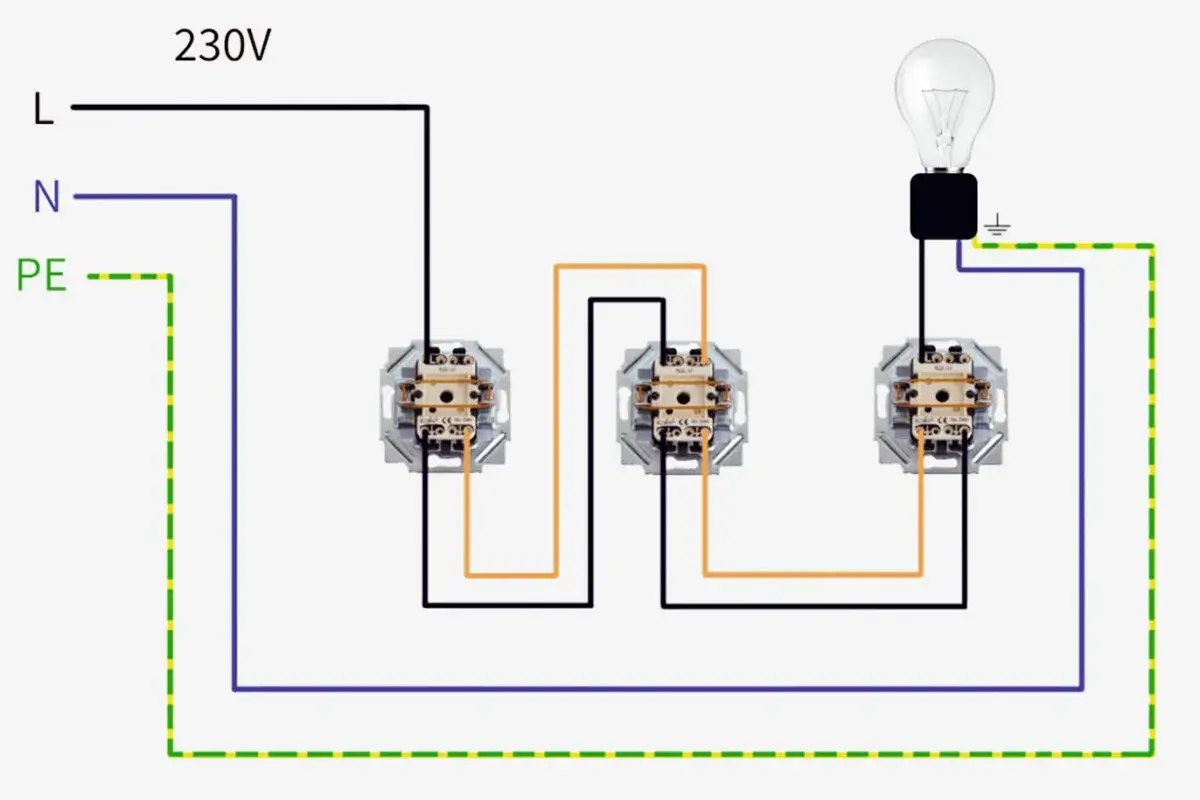

Der Verdrahtungsplan für vier Schaltstellen
Für das Verständnis hilft ein vereinfachter Stromlauf. Er zeigt nicht die genaue Lage der Adern in den Unterputzdosen, sondern die logische Reihenfolge der Schaltgeräte.
L ── gemeinsame Klemme WS1
├── Korrespondierender 1 ── KS1 ── KS2 ── WS2
└── Korrespondierender 2 ── KS1 ── KS2 ── WS2
│
└── geschaltete Phase ── Leuchte
N ─────────────────────────────────────────────────────────── Leuchte
PE ────────────────────────────────────────────────────────── LeuchteDie Darstellung macht einen Punkt sichtbar, der in der Praxis häufig übersehen wird. Die beiden korrespondierenden Leiter müssen als Paar durch die gesamte Schalterkette geführt werden. Am ersten Kreuzschalter liegt das Paar auf einer Seite, am zweiten Kreuzschalter wird es auf der anderen Seite wieder aufgenommen.
Ob die Leiter am Kreuzschalter „gerade“ oder „gekreuzt“ aufgelegt werden, hängt von der Stellung des Schalters und der Herstellerkennzeichnung ab. Deshalb sollte niemand allein nach Kabelfarbe oder vermuteten Klemmerziffern arbeiten. Ich verlasse mich bei solchen Schaltungen immer auf den aufgedruckten Schaltplan und prüfe die Zuordnung vor dem Anschluss.
Wie viele Adern werden benötigt
Die erforderliche Aderzahl hängt vom Leitungsweg und von der Position der Abzweigdosen ab. Für einen Kreuzschalter werden im eigentlichen Schaltweg vier aktive Anschlussadern benötigt, jeweils zwei für das ankommende und das abgehende Leiterpaar.
In der Gebäudeinstallation wird häufig eine mehradrige Leitung eingesetzt, damit Schutzleiter, Reserveadern oder eine durchgängige Weiterführung sinnvoll berücksichtigt werden können. Eine pauschale Aussage wie „immer genau fünf Adern“ ist jedoch nicht für jede Leitungsführung richtig. Querschnitt, Absicherung, Verlegeart, Leitungslänge und die konkrete Netzstruktur müssen zusammenpassen.
Der grün-gelbe Leiter ist ausschließlich dem Schutzleiter vorbehalten. Blau ist für den Neutralleiter vorgesehen, darf in bestehenden Anlagen aber nicht blind anhand der Farbe bewertet werden. Gerade im Altbau können Farben und frühere Installationsregeln zu gefährlichen Fehlannahmen führen.
So wird die Installation fachgerecht geplant
Bevor eine Leitung gezogen oder ein Schalter eingesetzt wird, zeichne ich die vier Schaltstellen in ihrer tatsächlichen Reihenfolge auf. Entscheidend ist nicht, welcher Schalter optisch links oder rechts sitzt, sondern welcher am Anfang und welcher am Ende des Schaltwegs liegt.
- Leuchte und Einspeisepunkt festlegen. Bestimme, wo Außenleiter, Neutralleiter und Schutzleiter in den Stromkreis eintreten.
- Die beiden äußeren Schalter bestimmen. Nur an diesen Positionen werden Wechselschalter eingesetzt.
- Die mittleren Schaltstellen mit Kreuzschaltern planen. Bei vier Bedienpunkten sind es genau zwei Stück.
- Leiterpaare durchgehend dokumentieren. Markiere Anfang, Ende und Zugehörigkeit jedes korrespondierenden Leiters.
- Schalterdosen und Klemmen prüfen. In tiefen Dosen ist mehr Platz für die zusätzlichen Leiter und Verbindungsklemmen vorhanden.
- Nach dem Anschluss messen. Dazu gehören unter anderem Durchgängigkeit, Isolationszustand, Schutzleiterprüfung und die Funktionsprüfung.
Bei einer neuen Installation plane ich außerdem ausreichend Platz für spätere Änderungen ein. Eine tiefe Gerätedose kostet meist weniger Aufwand als eine nachträgliche Reparatur an einer überfüllten Dose. Dokumentierte Leiterkennzeichnungen sparen später besonders viel Zeit, wenn ein Schalter ersetzt oder die Leuchte erweitert wird.
Lesen Sie auch: Wie ein Wechselschalter funktioniert und wann er sinnvoll ist
Sicherheit bei 230 Volt
Arbeiten an einer festen elektrischen Anlage sind keine geeignete Übung für Personen ohne elektrotechnische Qualifikation. Vor dem Öffnen müssen der betroffene Stromkreis freigeschaltet, gegen Wiedereinschalten gesichert und mit einem geeigneten zweipoligen Spannungsprüfer auf Spannungsfreiheit geprüft werden.
Der Lichtschalter allein trennt den Stromkreis nicht sicher. Auch benachbarte Stromkreise können in derselben Dose vorhanden sein. Die fünf Sicherheitsregeln und die Anforderungen der einschlägigen DIN-VDE-Bestimmungen gehören deshalb zur fachgerechten Ausführung, nicht nur zur Prüfung am Ende.
Typische Fehler bei vier Schaltern
Die meisten Probleme entstehen nicht durch den Kreuzschalter selbst, sondern durch eine unklare Zuordnung der Leiter. Besonders häufig werden vier Wechselschalter verwendet, weil alle Geräte ähnlich aussehen. Damit fehlt jedoch die Funktion, die in der Mitte des Schaltwegs gebraucht wird.
- Falscher Gerätetyp: Vier Wechselschalter ersetzen nicht zwei Wechselschalter und zwei Kreuzschalter.
- Gemeinsame Klemme verwechselt: Am äußeren Wechselschalter muss die gemeinsame Klemme korrekt erkannt werden.
- Leiterpaare gemischt: Am Kreuzschalter müssen die beiden zusammengehörenden Adern auf den vorgesehenen Seiten liegen.
- Neutralleiter geschaltet: In der üblichen Lichtschaltung wird der Außenleiter geschaltet, nicht der Neutralleiter.
- Farben blind übernommen: Besonders in alten Anlagen ist eine Messung wichtiger als die erwartete Aderfarbe.
- Schutzleiter unterbrochen: Der Schutzleiter wird durchverbunden und nicht über Schaltkontakte geführt.
Ein typisches Fehlerbild ist, dass die Leuchte an zwei Schaltern funktioniert, an den anderen beiden aber nicht. Meist liegt dann ein Leiterpaar am Kreuzschalter auf der falschen Klemmenkombination. Bleibt die Leuchte dauerhaft an oder aus, sollte zuerst die gemeinsame Klemme des letzten Wechselschalters geprüft werden.
Ich rate davon ab, eine unbekannte Verdrahtung durch wahlloses Umstecken zu „probieren“. Das kann einen Kurzschluss verursachen oder eine scheinbar funktionierende, aber gefährliche Installation hinterlassen. Bei einer Fehlersuche müssen Stromlauf, Messung und Herstellerplan zusammenpassen.
Wann eine Tasterschaltung die bessere Wahl ist
Eine klassische Kreuzschaltung ist technisch zuverlässig und für vier Schaltstellen gut geeignet. Mit jeder zusätzlichen Schaltstelle wachsen jedoch die Leitungswege und die Zahl der möglichen Fehlerstellen. Für neue Installationen prüfe ich deshalb, ob eine Tasterschaltung mit Stromstoßrelais übersichtlicher wäre.
| Lösung | Stärken | Grenzen | Geeignet für |
|---|---|---|---|
| Kreuzschaltung | Keine zentrale Relaistechnik, direkte Bedienung | Mehr korrespondierende Leiter und komplexere Fehlersuche | Bestehende Leitungswege und vier Schaltstellen |
| Tasterschaltung | Beliebig viele Taster, meist klarere Erweiterung | Stromstoßrelais und geeigneter Platz im Verteiler nötig | Neubau, Sanierung und viele Bedienpunkte |
| Elektronischer Aktor | Zusatzfunktionen wie Zeitsteuerung oder Automatisierung möglich | Kompatibilität, Neutralleiter und Herstellerfreigaben beachten | Smart-Home- oder Komfortlösungen |
Bei vier Schaltstellen ist die klassische Lösung noch überschaubar. Soll das Licht aber später von sechs oder acht Punkten bedient werden, ist ein Stromstoßrelais oft die sauberere Planung. Die Taster führen dann nur einen Steuerimpuls weiter, während die eigentliche Last zentral geschaltet wird.
Elektronische Lösungen bieten zusätzliche Möglichkeiten, sind aber nicht automatisch besser. Ich prüfe vor der Auswahl, ob in jeder Gerätedose der benötigte Neutralleiter vorhanden ist, welche Last die Leuchte verursacht und ob LED-Leuchtmittel mit dem Aktor zuverlässig arbeiten.
Die entscheidenden Punkte für eine fehlerfreie Ausführung
Für vier Schaltstellen genügt ein überschaubares Grundschema, wenn die beiden Wechselschalter außen und die beiden Kreuzschalter innen angeordnet werden. Entscheidend sind korrekte Klemmenzuordnung, durchgängige Leiterpaare und ein ununterbrochener Schutzleiter.
Wer eine bestehende Installation umbaut, sollte zuerst den tatsächlichen Zustand aufnehmen und nicht von einer idealen Altzeichnung ausgehen. Bei Unsicherheit, fehlender Messausrüstung oder unklaren Aderfarben ist die Elektrofachkraft die richtige Anlaufstelle. Eine sauber geplante Kreuzschaltung funktioniert unauffällig über viele Jahre, während ein kleiner Verdrahtungsfehler später schnell zur aufwendigen Fehlersuche wird.
