Elektroinstallation im Trockenbau richtig planen und prüfen

Eine Trockenbauwand ist schnell geschlossen, aber eine falsch geführte Leitung bleibt oft jahrzehntelang ein Risiko. Ich zeige, welche Vorschriften für die Elektroinstallation im Trockenbau in Deutschland gelten, wie Leitungen und Hohlwanddosen richtig angeordnet werden und wann Brand-, Schall- oder Feuchteschutz besondere Lösungen verlangen.

Welche Regelwerke bei der Elektroinstallation im Trockenbau gelten

Für die elektrische Sicherheit ist vor allem die Normenreihe DIN VDE 0100 maßgeblich. Die DIN VDE 0100-520 behandelt Kabel- und Leitungsanlagen, während DIN VDE 0100-410 den Schutz gegen elektrischen Schlag und den Einsatz von Fehlerstrom-Schutzeinrichtungen beschreibt.

In Wohngebäuden ergänzt die DIN 18015-3 diese elektrotechnischen Regeln um Installationszonen und Vorgaben zur Anordnung von Schaltern, Steckdosen und Anschlüssen. Sie gilt ausdrücklich auch für Leitungen in Leichtbauwänden, Vorwandinstallationen und Ständerwänden.

Eine DIN-Norm ist nicht automatisch ein Gesetz. Sie beschreibt jedoch den anerkannten Stand der Technik und wird oft Bestandteil von Bauvertrag, Planung oder Ausschreibung. Ich behandle sie deshalb als verbindliche Planungsgrundlage, sofern im Projekt keine gleichwertige und nachweisbare Lösung vereinbart wurde.

Für den Brandschutz kommt zusätzlich die jeweilige Leitungsanlagen-Richtlinie des Bundeslandes hinzu. Die Muster-Leitungsanlagen-Richtlinie, kurz MLAR, dient als Vorlage, ist aber nicht in jedem Land wortgleich eingeführt. Bei Sonderbauten, Fluchtwegen oder größeren Gebäuden sollte die Ausführung mit dem Brandschutzkonzept abgeglichen werden.

Wer die Arbeiten ausführen darf

Nach § 13 der Niederspannungsanschlussverordnung dürfen elektrische Anlagen hinter der Hausanschlusssicherung grundsätzlich nur durch den Netzbetreiber oder ein in das Installateurverzeichnis eingetragenes Installationsunternehmen errichtet, geändert oder erweitert werden. Für mich ist das eine klare Grenze zwischen vorbereitenden Trockenbauarbeiten und dem eigentlichen elektrischen Anschluss.

Der Trockenbauer kann Öffnungen und Beplankungen vorbereiten. Leitungen auswählen, anschließen, prüfen und in Betrieb nehmen muss jedoch eine qualifizierte Elektrofachkraft. Eigenmächtiges Klemmen oder Verlängern von Leitungen ist kein sinnvoller Sparansatz.

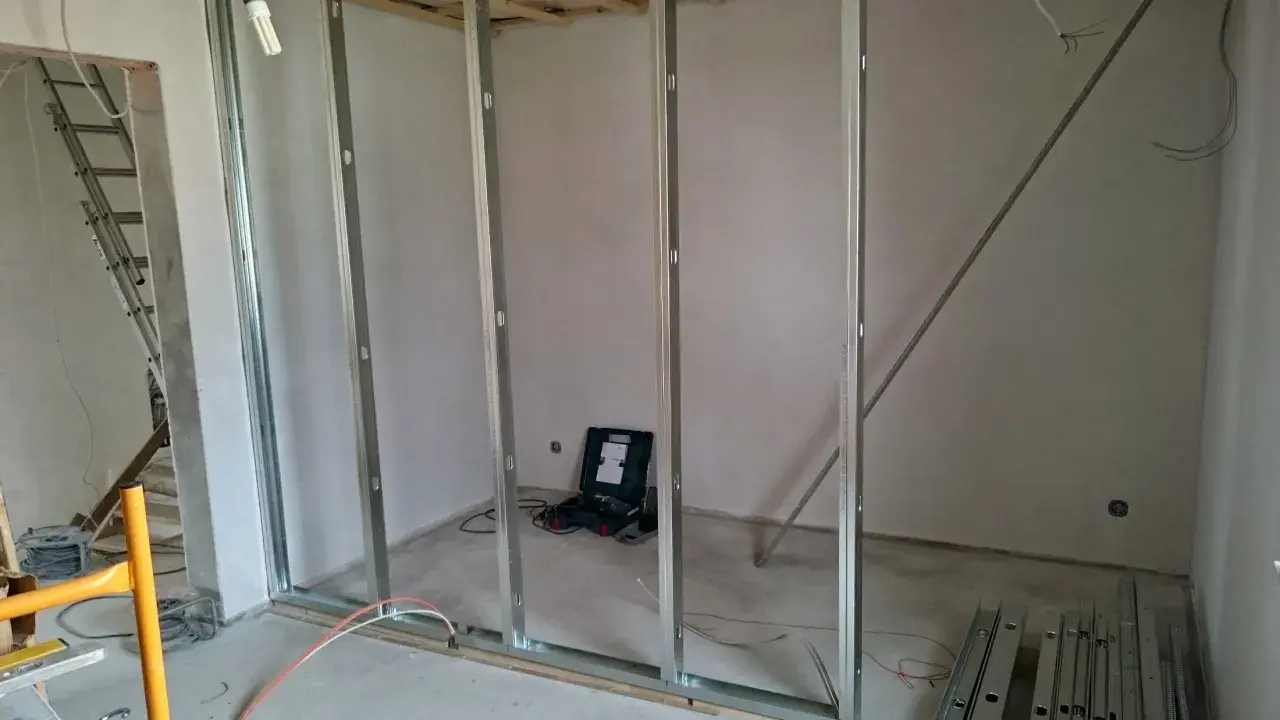

Wie Leitungen in Hohl- und Ständerwänden geführt werden

Die wichtigste praktische Regel lautet: Leitungen werden in Wänden grundsätzlich waagerecht, senkrecht oder parallel zu den Raumkanten geführt. Die üblichen Installationszonen liegen etwa 30 cm unterhalb der fertigen Decke, 30 beziehungsweise 100 cm oberhalb des fertigen Fußbodens sowie rund 15 cm neben Rohbaukanten.

Diese Maße sind keine Einladung zum Schätzen. Vor dem Verschließen der Wand sollte der Leitungsverlauf fotografiert und in einem Plan dokumentiert werden. Das schützt später vor angebohrten Kabeln und spart bei Erweiterungen viel Sucharbeit.

In einer Trockenbauwand dürfen Leitungen nicht einfach lose an scharfkantigen Metallprofilen scheuern. Werden sie durch werkseitige Öffnungen oder eigens hergestellte Durchführungen geführt, braucht die Durchführung einen geeigneten Kantenschutz. Leitungen sollten außerdem so befestigt oder geführt werden, dass kein Zug auf Klemmen und Anschlüsse entsteht.

Eine Mantelleitung wie NYM kann in einem geschützten Wandhohlraum häufig ohne zusätzliches Installationsrohr verlegt werden. Ob das im Einzelfall genügt, hängt aber von der mechanischen Beanspruchung, dem Wandaufbau und der späteren Nutzung ab. In Bereichen mit erhöhtem Beschädigungsrisiko ist ein Rohr oder ein zusätzlicher Schutz die robustere Lösung.

Was bei Abweichungen von den Installationszonen gilt

Bei Leichtbauwänden gibt es begrenzte Ausnahmen. Eine abweichende Leitungsführung kann zulässig sein, wenn eine Überdeckung von mindestens 6 cm vorhanden ist oder die Leitung in einem ausreichend freien Hohlraum liegt und einem eindringenden Körper ausweichen kann.

Diese Ausnahme wird häufig falsch verstanden. Ein schmaler Hohlraum zwischen Gipskartonplatte und Metallständer ist nicht automatisch sicher. Ich würde außerhalb der vorgesehenen Zonen nur dann arbeiten, wenn der konkrete Wandaufbau diese Bedingung nachweisbar erfüllt.

Auch die Metallprofile selbst dürfen nicht durch beliebige Ausschnitte geschwächt werden. Bestehende Durchführungen und Herstellerangaben sind zu nutzen. Große oder falsch platzierte Öffnungen können die Stabilität der Wand beeinträchtigen und später sogar Probleme bei Schall- oder Brandschutznachweisen verursachen.

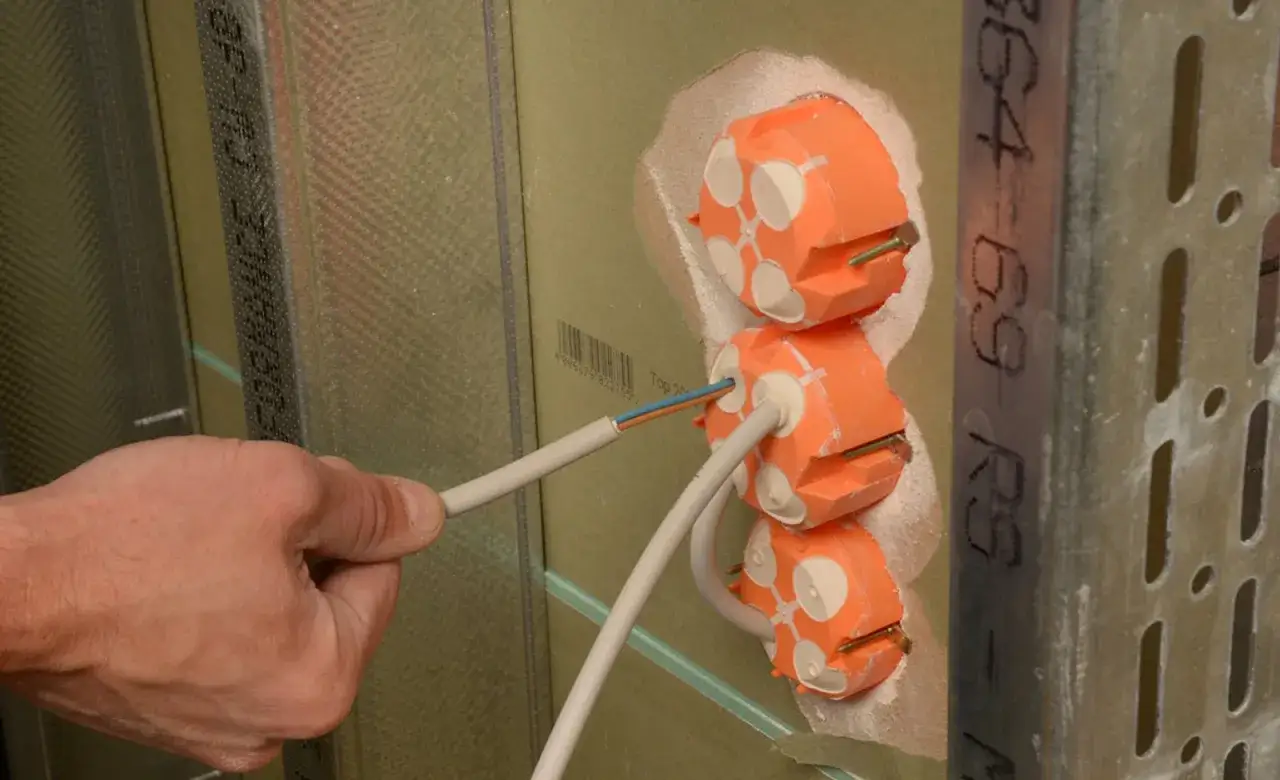

Hohlwanddosen für Steckdosen und Schalter richtig auswählen

Für Gipskarton- und andere Leichtbauwände werden Hohlwanddosen mit Klemmlaschen oder vergleichbaren Befestigungen verwendet. Eine normale Unterputzdose für Mauerwerk ist dafür nicht vorgesehen und hält in der Platte nicht zuverlässig.

Die Dose muss zum Leitungsquerschnitt, zur Gerätetiefe und zur Beplankungsstärke passen. Bei mehreren Steckdosen nebeneinander plane ich ausreichend Platz für Leitungen und Klemmen ein, statt die Dosen so eng zu setzen, dass beim Einbau Druck auf die Adern entsteht.

Steckdosen dürfen nicht nur mechanisch fest sitzen. Die Einführung muss zugentlastet und die Schutzart der Dose muss eingehalten werden. Das DKE weist bei Hohlwandinstallationen ausdrücklich auf die Anforderungen der DIN VDE 0100-520 zur Vermeidung mechanischer Überbeanspruchung hin.

Besondere Räume und Installationen

In Badezimmern gelten zusätzlich die Schutzbereiche der DIN VDE 0100-701. Dort entscheidet nicht allein die Tatsache, dass eine Wand aus Trockenbau besteht, sondern vor allem der Abstand zu Badewanne, Dusche, Wasserleitungen und anderen leitfähigen Teilen.

Für Küchen, Hauswirtschaftsräume und Arbeitsbereiche sollte ich die Stromkreise frühzeitig planen. Leistungsstarke Verbraucher wie Backofen, Geschirrspüler, Waschmaschine oder Durchlauferhitzer gehören nicht in eine zufällige Steckdosenverteilung. Die erforderlichen Stromkreise, Leitungsquerschnitte und Schutzorgane müssen zur Anschlussleistung passen.

Steckdosen für Netzwerk, Antenne oder Gebäudeautomation sollten nicht planlos neben Energieleitungen liegen. Getrennte Leitungswege oder geeignete Trennungen reduzieren Störungen und erleichtern spätere Änderungen. Gerade bei Smart-Home-Projekten plane ich lieber ein zusätzliches Leerrohr ein, als die Wand später wieder zu öffnen.

Was sich bei Brand-, Schall- und Feuchteschutz ändert

Eine gewöhnliche nicht klassifizierte Trennwand ist anders zu behandeln als eine F30-, F60- oder F90-Konstruktion. Sobald die Wand einen Feuerwiderstand nachweisen muss, darf eine Elektrodose nicht einfach nachträglich eingesetzt werden, wenn dadurch die geprüfte Konstruktion verändert wird.

In solchen Wänden kommen zugelassene Brandschutz-Hohlwanddosen, geprüfte Gehäuse oder systemgerechte Abschottungen zum Einsatz. Maßgeblich sind immer der konkrete Wandaufbau, die Feuerwiderstandsklasse und der jeweilige Verwendbarkeitsnachweis. Eine mit Bauschaum oder beliebiger Mineralwolle verschlossene Öffnung ersetzt diesen Nachweis nicht.

Bei Kabeldurchführungen durch Brandwände oder Geschossdecken müssen die Öffnungen mit einem passenden Brandschott verschlossen werden. Das DIBt führt für solche Bauprodukte und Bauarten regelmäßig die landesrechtlichen Leitungsanlagenregeln sowie die Montagevorgaben des Herstellers als relevante Grundlage an.

Auch der Schallschutz wird oft erst bemerkt, wenn die Wand fertig ist. Gegenüberliegende Steckdosen in derselben Wand können Schall- und Brandschutz verschlechtern. Ich versetze Dosen deshalb bei sensiblen Trennwänden oder verwende dafür ausdrücklich geeignete Schallschutz- und Brandschutzlösungen.

Lesen Sie auch: FI-Schalter erklärt - Schutz, 30 mA und richtig reagieren

Außenwände und luftdichte Ebenen

Bei Außenwänden, Vorsatzschalen und Dachschrägen darf die luftdichte Ebene nicht durch unkontrollierte Durchdringungen beschädigt werden. Kabelauslässe und Gerätedosen müssen mit dafür geeigneten luftdichten Systemen ausgeführt und sauber an die Dampfbremse oder Luftdichtheitsbahn angeschlossen werden.

Hier geht es nicht nur um Energieverluste. Undichte Stellen können Feuchtigkeit in die Konstruktion führen und langfristig Schimmel oder Schäden an der Dämmung verursachen. Die Elektroplanung muss deshalb mit dem Trockenbau- und Bauphysikkonzept zusammenpassen.

Wie die Ausführung auf der Baustelle abläuft

Ich teile die Arbeiten in vier klar erkennbare Phasen. Das verhindert, dass Leitungen, Dosen und Wandaufbau unabhängig voneinander geplant werden.

1. Planen: Anschlüsse, Stromkreise, Dosen, Leitungswege, Wandtypen und mögliche Brandschutzanforderungen festlegen.
2. Vorbereiten: Profile, Durchführungen, Kantenschutz und Verstärkungen nach dem freigegebenen Wandaufbau herstellen.
3. Installieren: Leitungen einziehen, befestigen, Dosen setzen und Anschlüsse durch die Elektrofachkraft ausführen lassen.
4. Prüfen und dokumentieren: Anlage messen, Prüfbericht erstellen, Fotos und Leitungsplan sichern und erst danach die Wand schließen.

Zur Erstprüfung gehören Besichtigen, Erproben und Messen. Nach DIN VDE 0100-600 wird die Prüfung nach einer neuen Anlage sowie nach Erweiterungen oder Änderungen durchgeführt und in einem Prüfbericht dokumentiert.

Geprüft werden je nach Anlage unter anderem Schutzleiter, Isolationswiderstand, Abschaltbedingungen, Polarität und die Funktion der RCDs. Ein aufleuchtender Spannungsprüfer beweist nicht, dass eine Installation sicher ist. Er ersetzt weder die normgerechte Messung noch deren Dokumentation.

Für Steckdosen bis 32 A, die Laien allgemein zugänglich sind, ist in üblichen Wechselstromsystemen ein RCD mit einem Bemessungsdifferenzstrom von höchstens 30 mA erforderlich. In Wohnungen gilt dieser zusätzliche Schutz nach DIN VDE 0100-410 außerdem für Beleuchtungsstromkreise. Bei Änderungen an älteren Anlagen muss die Elektrofachkraft prüfen, welche betroffenen Stromkreise angepasst werden müssen.

Diese Fehler verursachen später die meisten Probleme

• Leitungen kreuz und quer verlegen: Das erschwert spätere Bohrarbeiten und widerspricht häufig der vorgesehenen Leitungsführung.
• Kabel durch scharfe Profilkanten ziehen: Schon kleine Mantelschäden können langfristig gefährlich werden.
• Ungeeignete Dosen verwenden: Eine normale Unterputzdose hält nicht automatisch in einer Hohlwand.
• Brandschutzwände nach Gefühl öffnen: Jede Durchdringung braucht eine systemgerechte Lösung.
• Zu spät planen: Fehlende Leerrohre, Netzwerkanschlüsse oder Verstärkungen lassen sich nach dem Schließen nur teuer nachrüsten.
• Ohne Messprotokoll schließen: Ein späterer Fehler lässt sich dann deutlich schwerer eingrenzen.

Mein wichtigster Praxisrat lautet deshalb, den Wandaufbau nicht isoliert zu betrachten. Elektrofachkraft, Trockenbauer und gegebenenfalls Brandschutzplaner müssen sich vor der ersten Beplankung über Leitungswege, Dosen und Durchdringungen verständigen.

Was vor dem Verschließen der Trockenbauwand feststehen sollte

Vor dem Schließen der Wand sollten alle Anschlüsse beschriftet, Leitungen fotografiert und die verwendeten Dosen sowie Brandschutzprodukte dokumentiert sein. Ich halte zusätzlich ein Leerrohr für spätere Netzwerk-, Steuerungs- oder Sensortechnik oft für die günstigste Zukunftsvorsorge.

Die entscheidende Frage ist nicht, ob ein Kabel irgendwie in den Hohlraum passt. Entscheidend ist, ob die komplette Konstruktion aus Leitung, Befestigung, Dose, Wandaufbau, Schutzmaßnahme und Prüfung zusammen sicher funktioniert.

Wer diese Punkte früh mit einem eingetragenen Elektroinstallationsbetrieb abstimmt, vermeidet Nacharbeiten, beschädigte Platten und teure Eingriffe in fertige Wände. Genau darin liegt der praktische Kern der Vorschriften für Elektroinstallationen im Trockenbau.
