Der neue Herd steht schon an seinem Platz, aber aus der Wand kommen fünf Adern und am Gerät findet sich ein Klemmplan mit mehreren Varianten. Ich zeige, wie die Belegung einer Herdanschlussdose grundsätzlich aufgebaut ist, worin sich 230-V-, 400-V- und Mehrphasenanschlüsse unterscheiden und welche Prüfungen vor der Inbetriebnahme unverzichtbar sind.
Die wichtigsten Punkte zur Herdanschlussdose auf einen Blick
- Fünf Anschlüsse sind üblich: L1, L2, L3, N und PE.
- 230 V liegen zwischen Außenleiter und Neutralleiter an, zwischen zwei Außenleitern sind es meist 400 V.
- Aderfarben helfen, ersetzen aber niemals eine Messung und die Prüfung des Stromlaufplans.
- Einphasiger und dreiphasiger Anschluss richten sich ausschließlich nach dem Geräte-Klemmplan.
- Arbeiten am Festanschluss gehören in Deutschland in die Hände eines eingetragenen Elektrofachbetriebs.
Welche Anschlüsse gehören in eine Herdanschlussdose

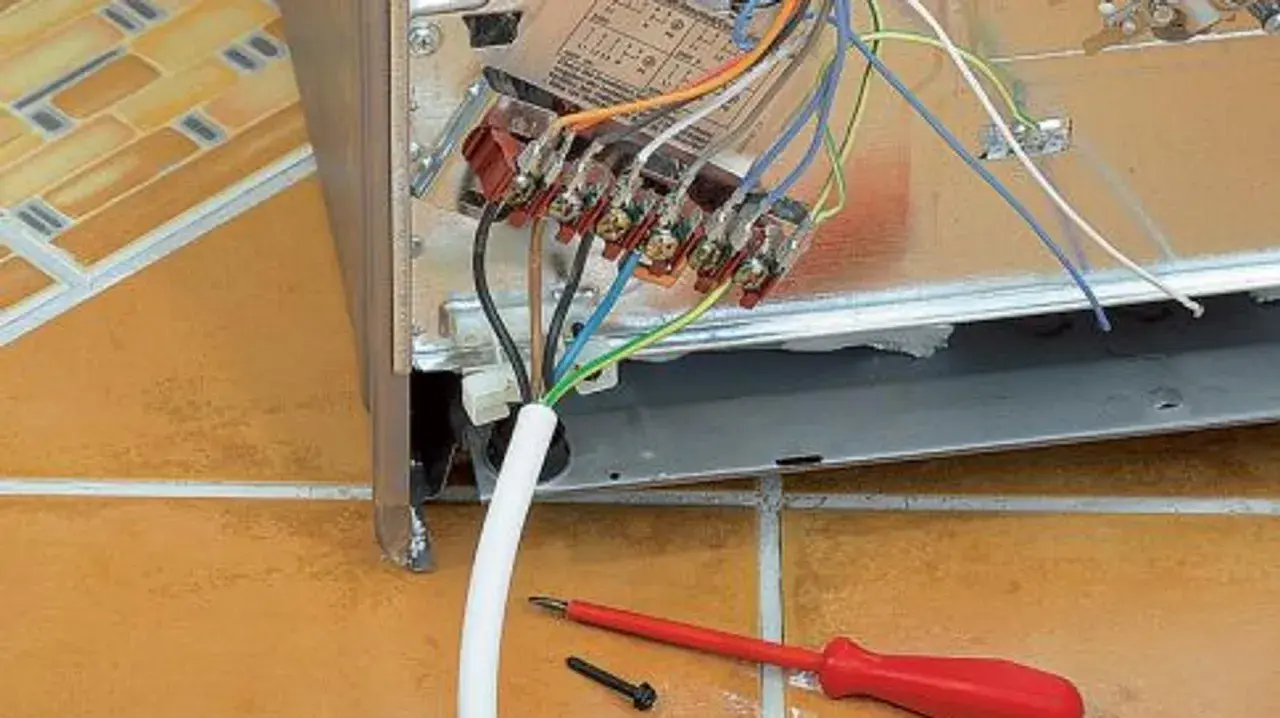

Eine klassische Herdanschlussdose ist der feste Übergabepunkt zwischen der Gebäudeinstallation und dem Anschlusskabel von Herd oder Kochfeld. Üblicherweise gibt es fünf Klemmen, die mit L1, L2, L3, N und PE gekennzeichnet sind.
| Klemme | Bedeutung | Typische Aderfarbe bei neuer Installation |
|---|---|---|
| L1 | Außenleiter 1 | Braun |
| L2 | Außenleiter 2 | Schwarz |
| L3 | Außenleiter 3 | Grau |
| N | Neutralleiter | Blau |
| PE | Schutzleiter | Grün-Gelb |
Die Farben entsprechen der heute üblichen Kennzeichnung von Leitern. Bei älteren oder veränderten Anlagen können sie jedoch abweichen. Ich verlasse mich deshalb nie allein auf die Farbe, sondern auf Klemmenbezeichnung, Schaltbild und Messung.
Der Schutzleiter PE ist besonders wichtig. Er dient dazu, im Fehlerfall gefährliche Berührungsspannungen abzuleiten. Der Neutralleiter N darf nicht mit dem Schutzleiter verwechselt oder eigenmächtig in der Dose gebrückt werden.
Das typische Anschlussbild für 400 Volt
Bei einem üblichen Drehstromanschluss werden die drei Außenleiter, der Neutralleiter und der Schutzleiter getrennt zur Anschlussdose geführt. Zwischen L1 und N, L2 und N sowie L3 und N liegen jeweils ungefähr 230 Volt an. Zwischen zwei Außenleitern beträgt die Spannung ungefähr 400 Volt.
Gebäudeinstallation Herdanschlussdose Gerät
L1 ---------------------- L1 ------------------ L1
L2 ---------------------- L2 ------------------ L2
L3 ---------------------- L3 ------------------ L3
N ---------------------- N ------------------ N
PE ---------------------- PE ------------------ PEDieses Schema beschreibt nur das Prinzip. Die tatsächliche Anschlussart am Gerät kann anders aussehen, weil viele Kochfelder und Herde für 1N~, 2N~ oder 3N~ ausgelegt sind. Die erforderlichen Brücken sitzen in der Regel am Geräteklemmbrett und müssen genau nach dem mitgelieferten Anschlussbild gesetzt werden.
Ein häufiger Fehler ist, die Klemmen L1, L2 und L3 in der Herdanschlussdose miteinander zu verbinden, weil am Gerät eine einphasige Variante vorgesehen ist. Das ist falsch. Die Dose wird nicht nach Gefühl umgebaut, sondern passend zur vorhandenen Zuleitung und zur Herstelleranleitung angeschlossen.
Warum die Farbcodierung allein nicht genügt
Bei einer modernen fünfadrigen Leitung ist die Zuordnung oft schnell erkennbar. In Bestandsgebäuden können aber alte Installationen, nachträgliche Änderungen oder falsch aufgelegte Adern für Überraschungen sorgen. Eine braune Ader ist dann nicht automatisch der erwartete Außenleiter, und ein blauer Leiter darf nur dann als Neutralleiter verwendet werden, wenn die Installation eindeutig und normgerecht ausgeführt ist.
Vor dem Anschluss muss eine Elektrofachkraft deshalb unter anderem die Spannungsfreiheit allpolig feststellen, die Leiter identifizieren und die Schutzmaßnahmen prüfen. Dazu gehören je nach Anlage beispielsweise die Kontrolle des Schutzleiters, die Zuordnung der Sicherungen, die Schleifenimpedanz und die Funktion eines vorhandenen Fehlerstromschutzschalters.
Auch die Phasenfolge kann eine Rolle spielen, vor allem bei Geräten oder Installationen, bei denen ein korrektes Drehfeld relevant ist. Für ein Kochfeld mit elektronischer Leistungssteuerung ist jedoch in erster Linie entscheidend, dass die Versorgung entsprechend dem Geräteanschlussplan und den Schutzbedingungen der Anlage erfolgt.
Einphasig, zweiphasig oder dreiphasig angeschlossen
Nicht jedes Gerät nutzt automatisch alle drei Außenleiter. Welche Variante zulässig ist, hängt von der Anschlussleistung, dem Stromkreis und den Angaben des Herstellers ab. Ein leistungsstarkes Induktionskochfeld braucht häufig eine Mehrphasenversorgung, während ein kleiner Backofen unter Umständen mit einem eigenen 230-V-Stromkreis auskommt.
| Anschlussart | Typischer Aufbau | Worauf es ankommt |
|---|---|---|
| 3N~ | L1, L2, L3, N und PE | Last wird auf mehrere Außenleiter verteilt |
| 2N~ | Zwei Außenleiter, N und PE | Nur zulässig, wenn das Gerät diese Variante erlaubt |
| 1N~ | Ein Außenleiter, N und PE | Höhere Belastung eines einzelnen Stromkreises beachten |
Bei einer einphasigen Versorgung werden die Außenleiteranschlüsse am Gerät häufig mit Brücken verbunden. Diese Brücken gehören jedoch nur dorthin, wo es der Hersteller vorgibt. Eine Brücke in der Anschlussdose kann bei einer vorhandenen Mehrphasenleitung einen Kurzschluss zwischen Außenleitern verursachen.

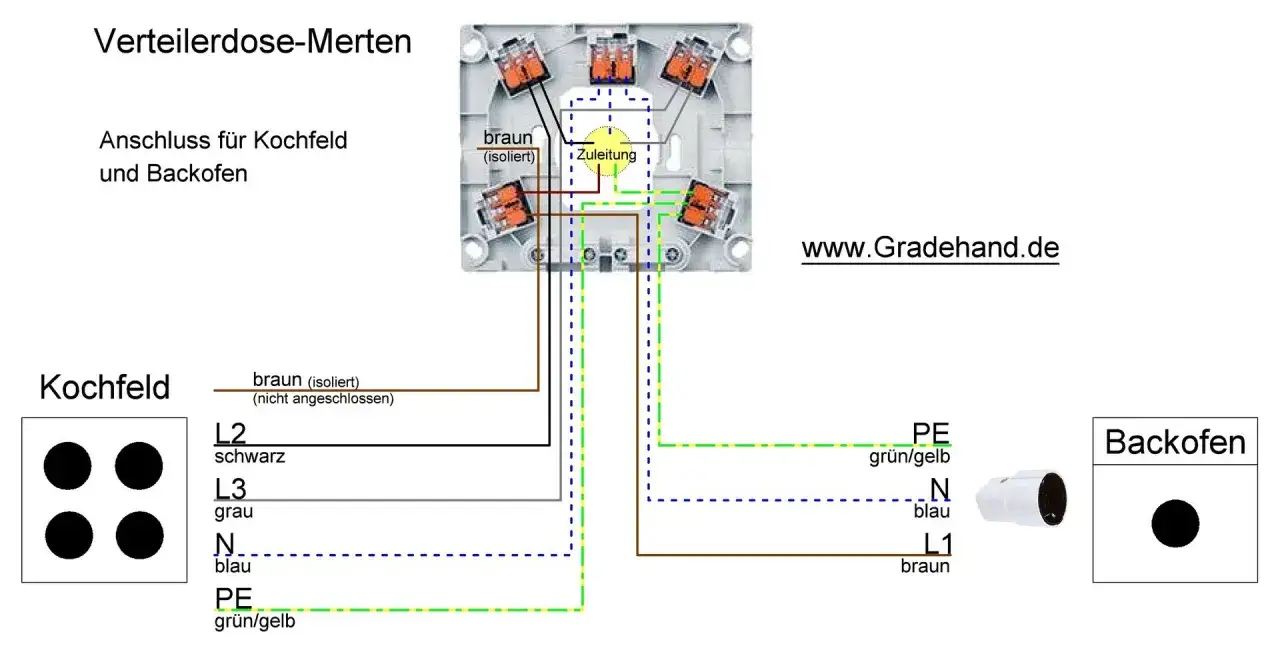

Wer Kochfeld und Backofen getrennt betreibt, sollte außerdem nicht einfach beide Geräte in einer vorhandenen Dose zusammenklemmen. Entscheidend sind die jeweiligen Nennströme, die Absicherung, der Leiterquerschnitt und die Ausführung der Anschlussklemmen. In vielen Küchen ist ein eigener Stromkreis für den Backofen die sauberere Lösung.
Was vor der Inbetriebnahme geprüft werden muss
Die Verbindung an der Dose ist erst dann fertig, wenn auch die gesamte Schutzkette geprüft wurde. Der Fachbetrieb kontrolliert, ob Leitung, Sicherung, Anschlussdose und Gerätezuleitung zusammenpassen und ob die Klemmen mechanisch sicher sitzen.
- Gerätedaten prüfen und die zulässige Anschlussvariante aus der Anleitung übernehmen.
- Leitung und Absicherung anhand von Querschnitt, Länge, Verlegeart und Leistungsaufnahme beurteilen.
- Leiter eindeutig zuordnen und die Klemmen L1, L2, L3, N und PE korrekt verbinden.
- Zugentlastung befestigen, damit keine Zugkräfte auf den elektrischen Klemmen liegen.
- Schutzmaßnahmen messen und die Funktion der Abschalt- und Schutzeinrichtungen testen.
Nach § 13 NAV dürfen elektrische Anlagen in Deutschland grundsätzlich nur durch den Netzbetreiber oder ein in ein Installateurverzeichnis eingetragenes Installationsunternehmen errichtet, geändert und instand gehalten werden. Das ist keine reine Formalität, denn ein Fehler an einem Herdanschluss kann zu Stromschlag, Überhitzung oder Brand führen.
Ich halte auch die mechanische Ausführung für oft unterschätzt. Eine lose Klemme, eine gequetschte Leitung hinter dem Küchenmöbel oder eine fehlende Zugentlastung kann sich erst nach Monaten durch Wärmeentwicklung bemerkbar machen. Elektrische Messung und saubere Montage sind deshalb gleich wichtig.
Typische Fehler bei der Belegung
- Nur nach Aderfarben anschließen: In Altanlagen können Farben anders verwendet worden sein.
- Neutralleiter und Schutzleiter vertauschen: Das gefährdet die Schutzfunktion des Geräts.
- Außenleiter brücken: Eine falsche Brücke kann einen schweren Kurzschluss auslösen.
- Geräteanleitung ignorieren: Anschlussbilder unterscheiden sich je nach Herd und Kochfeld.
- Zu kleinen Leiterquerschnitt wählen: Die Belastbarkeit hängt nicht nur von der Geräteleistung ab.
- Mehrere Geräte beliebig aufteilen: Die vorhandene Absicherung kann dadurch überlastet werden.
- Keine Abschlussmessung durchführen: Ein funktionierendes Gerät beweist nicht, dass die Installation sicher ist.
Besonders problematisch ist die Annahme, ein Herdanschluss sei immer mit drei mal 16 Ampere abgesichert. Das kommt häufig vor, ist aber keine allgemeingültige Vorgabe. Absicherung und Querschnitt müssen zur konkreten Installation passen, nicht zu einem Standardbild aus dem Internet.
Bei sichtbaren Schmorspuren, verfärbtem Kunststoff, verschmortem Geruch oder wiederholt auslösenden Sicherungen sollte das Gerät ausgeschaltet bleiben. In diesem Fall genügt es nicht, eine Klemme nachzuziehen. Die Ursache muss fachgerecht gesucht werden.
Die sichere Herdanschlussdose beginnt am Klemmplan
Für die meisten Anlagen lautet die Grundzuordnung L1, L2, L3, N und PE. Ob tatsächlich alle fünf Leiter genutzt werden, welche Brücken erforderlich sind und wie der Stromkreis abgesichert wird, entscheidet aber ausschließlich die Kombination aus Geräteanleitung und vorhandener Elektroinstallation.
Wer die Belegung nur dokumentieren oder vor einem Gerätetausch prüfen möchte, kann ein Foto der geöffneten Dose und das Typenschild des Geräts bereithalten. Den eigentlichen Anschluss, die Messungen und die Freigabe sollte ein qualifizierter Elektrofachbetrieb übernehmen. Damit bleibt die Küche nicht nur funktionsfähig, sondern auch elektrisch sicher.
