Eine Leitung soll eine Maschine, eine Wallbox oder einfach mehrere Steckdosen zuverlässig versorgen, doch der vorhandene Platz im Installationsrohr sagt wenig über ihre tatsächliche Eignung aus. Entscheidend sind Stromstärke, Leitungslänge, Verlegeart, Umgebungstemperatur und der zulässige Spannungsfall. Ich zeige, wie Sie den passenden Kabelquerschnitt systematisch bestimmen, typische Rechenfehler vermeiden und erkennen, wann eine Elektrofachkraft übernehmen muss.
Der passende Querschnitt hängt von mehr als der Leistung ab
- Strom aus Leistung und Spannung ermitteln.
- Verlegeart, Umgebungstemperatur und Häufung beeinflussen die zulässige Belastbarkeit.
- Spannungsfall prüfen, besonders bei langen Leitungen und hohen Leistungen.
- Der größere Wert aus Strombelastbarkeit und Spannungsfall entscheidet.
- Die Auswahl der Sicherung und die Prüfung der Abschaltbedingungen gehören zur Fachplanung.
Kabelquerschnitt berechnen beginnt mit den richtigen Eingangsdaten
Bevor ich eine Leitung auswähle, notiere ich nicht nur die Leistung des Verbrauchers. Ich brauche mindestens Spannung, Leistung, Leitungslänge, Leiterwerkstoff und Verlegeart. Fehlt eine dieser Angaben, bleibt das Ergebnis bestenfalls eine grobe Näherung.
Die Stromstärke aus der Leistung ableiten
Bei einem einphasigen 230-Volt-Verbraucher gilt für eine einfache Näherung I = P / U. Ein Heizgerät mit 3.680 Watt benötigt damit 16 Ampere. Bei Motoren, Netzteilen und anderen induktiven Verbrauchern muss zusätzlich der Leistungsfaktor cos φ berücksichtigt werden, weil nicht die gesamte aufgenommene Leistung in wirksame Arbeit umgesetzt wird.
Für Drehstrom mit 400 Volt verwende ich bei annähernd symmetrischer Belastung die Formel I = P / (√3 × U × cos φ). Eine 11-kW-Wallbox kommt bei cos φ nahe 1 rechnerisch auf rund 15,9 Ampere pro Außenleiter. Das bedeutet jedoch nicht automatisch, dass ein 16-A-Stromkreis unter allen Bedingungen ausreicht.
Leistung, Strom und Absicherung nicht verwechseln
Die Angabe „16 Ampere“ beschreibt zunächst den Nennstrom des Schutzschalters. Der Leiter muss den Betriebsstrom sicher führen können, während die Schutzeinrichtung die Leitung bei Überlast und Kurzschluss schützt. Ich plane deshalb nie nach dem Motto „16-A-Sicherung gleich 1,5 mm²“, sondern prüfe, ob Iz mindestens so groß wie der Nennstrom der Sicherung ist.
Bei Dauerlasten sollte außerdem die tatsächliche Betriebsdauer einfließen. Eine Steckdose, die kurzzeitig einen Staubsauger versorgt, stellt andere Anforderungen als ein Heizgerät, eine Sauna oder eine Wallbox, die über Stunden nahe ihrer Nennleistung arbeitet.
Die Verlegeart entscheidet über die Strombelastbarkeit

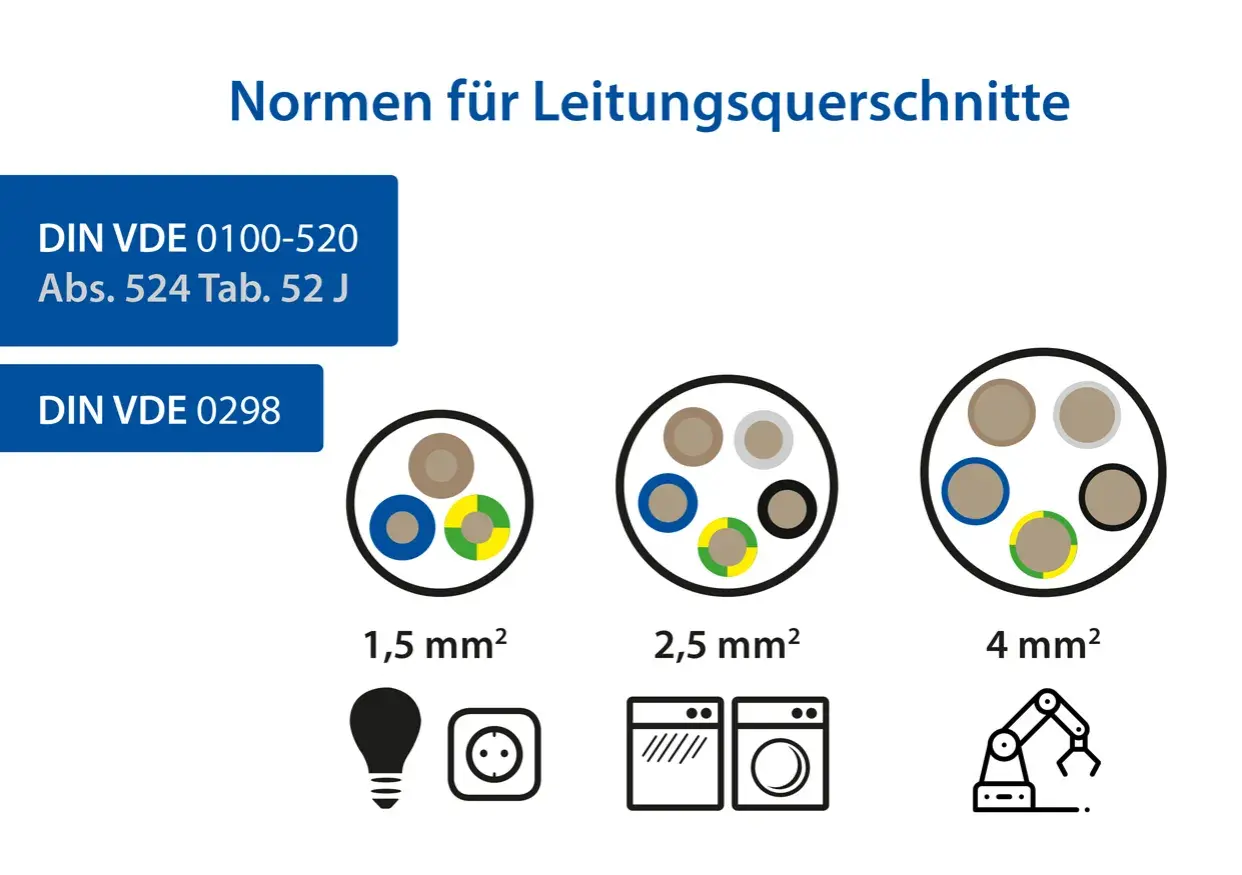

Ein Kupferleiter kann seine Wärme in freier Luft deutlich besser abgeben als in einer wärmegedämmten Wand. Deshalb besitzt derselbe Querschnitt je nach Installation unterschiedliche zulässige Stromwerte. Die maßgebliche Grundlage für die Strombelastbarkeit ist in Deutschland vor allem DIN VDE 0298-4.
In der Praxis prüfe ich zuerst, ob die Leitung direkt auf der Wand, in einem Rohr, im Installationskanal, in einer Dämmung oder zusammen mit vielen anderen belasteten Leitungen liegt. Danach kommen Korrekturfaktoren für Umgebungstemperatur, Häufung und Anzahl belasteter Adern hinzu.

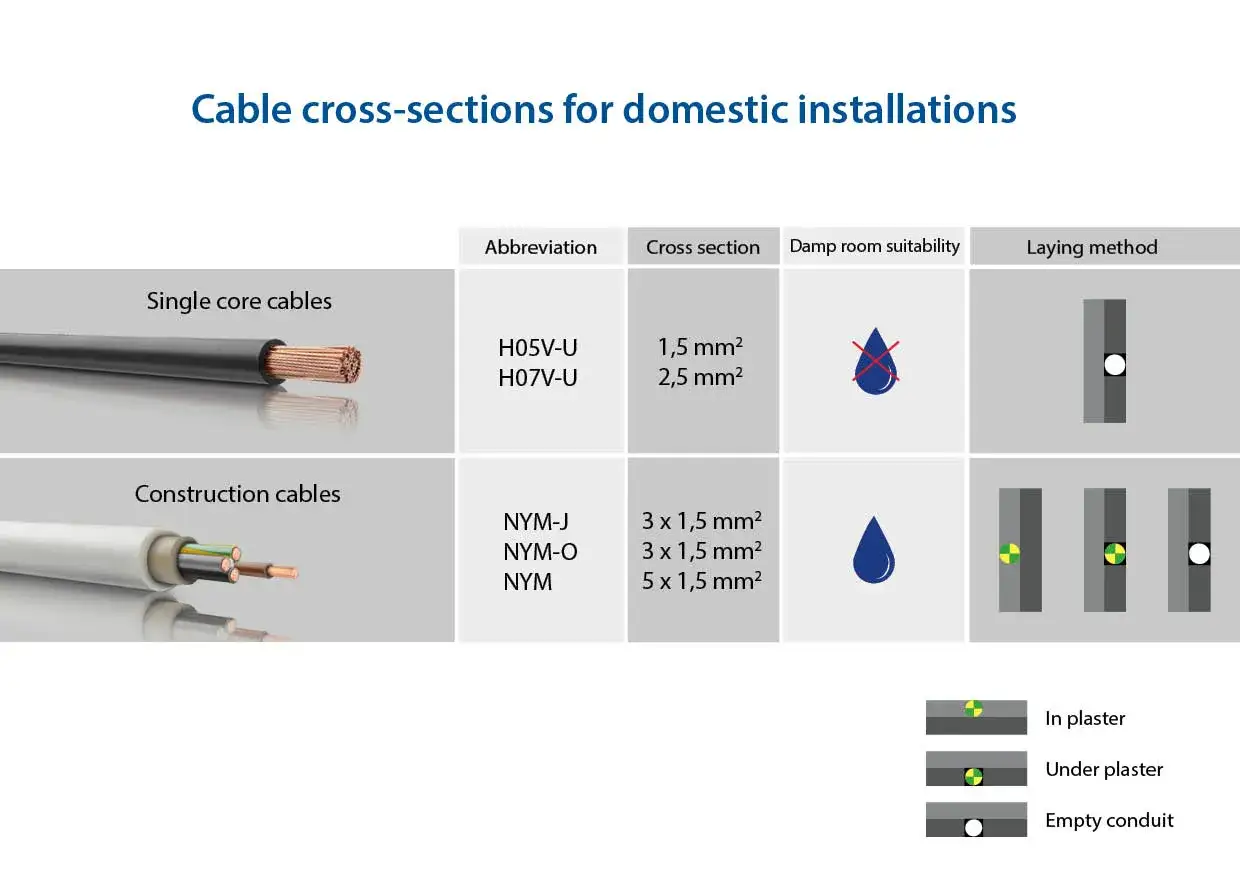

| Leiterquerschnitt aus Kupfer | Häufige Größenordnung im Wohnbereich | Wovon die tatsächliche Auswahl abhängt |
|---|---|---|
| 1,5 mm² | oft 13 bis 16 A | Verlegeart, Länge, Häufung und Absicherung |
| 2,5 mm² | oft 16 bis 20 A | Wärmeabfuhr und Dauerbelastung |
| 4 mm² | oft 20 bis 25 A | Leitungssystem, Umgebung und Spannungsfall |
| 6 mm² | oft 25 bis 32 A | Verlegebedingungen und Schutzorgan |
Diese Werte sind eine Orientierung, keine Freigabe. Besonders kritisch ist die Verlegung in Wärmedämmung. Bereits eine teilweise umschlossene Leitung kann schlechter gekühlt werden und muss mit einem entsprechenden Reduktionsfaktor bewertet werden.
Auch gebündelte Leitungen werden häufig unterschätzt. Liegen mehrere belastete Stromkreise nebeneinander, erwärmen sie sich gegenseitig. In solchen Fällen kann ein größerer Querschnitt nötig werden, obwohl die einzelne Leitung nach einer einfachen Tabelle ausreichend erscheinen würde.
Der Spannungsfall zeigt, wann die Leitung zu lang ist
Eine Leitung kann thermisch ausreichend dimensioniert sein und trotzdem einen zu großen Spannungsfall verursachen. Der Grund ist der elektrische Widerstand des Leiters. Je länger die Leitung und je höher der Strom, desto größer der Verlust. Ein größerer Querschnitt reduziert diesen Widerstand.
Für einen einphasigen 230-Volt-Stromkreis mit Kupfer kann ich näherungsweise rechnen mit ΔU = 2 × L × I / (κ × A). Dabei steht L für die einfache Leitungslänge, I für den Strom, A für den Querschnitt und κ für die Leitfähigkeit. Für Kupfer setze ich bei einer überschlägigen Rechnung κ = 56 m/(Ω × mm²) an.
Bei Drehstrom lautet die vereinfachte Formel ΔU = √3 × L × I / (κ × A). Der Faktor 2 entfällt, weil sich die drei Außenleiter im Drehstromsystem anders auf den Spannungsfall auswirken.
Ein Beispiel mit 25 Metern Leitungslänge
Nehmen wir einen 230-Volt-Stromkreis mit 16 Ampere und 25 Metern einfacher Leitungslänge. Bei 1,5 mm² ergibt sich überschlägig ein Spannungsfall von rund 9,5 Volt beziehungsweise 4,1 Prozent. Mit 2,5 mm² sinkt der Wert auf etwa 5,7 Volt beziehungsweise 2,5 Prozent.
Der Unterschied ist im Alltag spürbar, wenn der Verbraucher weit entfernt liegt oder empfindlich auf Unterspannung reagiert. Bei Motoren kann ein hoher Spannungsfall zu schlechtem Anlaufverhalten und zusätzlicher Erwärmung führen. Bei Beleuchtung oder Elektronik zeigen sich eher Flackern, Abschaltungen oder Fehlermeldungen.
Welche Grenze gilt, hängt vom Anwendungsfall und der zugrunde gelegten Regel ab. In Wohngebäuden werden häufig 3 Prozent für Beleuchtungsstromkreise und bis zu 5 Prozent für andere Verbraucher angesetzt, sofern die Planungsvorgaben eingehalten werden. Für konkrete Anlagen sind die einschlägigen VDE-Bestimmungen, Anschlussbedingungen und Herstellerangaben maßgeblich.
Praxisbeispiele für Haus, Werkstatt und Wallbox
Die folgenden Beispiele zeigen die Denkweise hinter der Auswahl. Sie ersetzen keine vollständige Berechnung, machen aber sichtbar, warum derselbe Querschnitt nicht für jede Anwendung passt.
Steckdosenstromkreis im Wohnraum
Für einen üblichen Stromkreis mit 230 Volt und 16 Ampere wird häufig eine Leitung mit 1,5 mm² Kupfer eingesetzt. Das kann bei günstiger Verlegung und überschaubarer Länge passen. Liegt die Leitung jedoch in einer gedämmten Wand, in einem stark belegten Rohr oder über eine große Entfernung, kann 2,5 mm² die bessere Wahl sein.
Ich achte außerdem darauf, welche Geräte gleichzeitig laufen können. Mehrere Heizgeräte an einem Stromkreis bringen die Belastungsgrenze schnell näher, selbst wenn jede einzelne Steckdose für sich unauffällig wirkt.
Elektroherd oder größere Küchenverbraucher
Ein Kochfeld mit mehreren Kilowatt wird in der Regel über einen Drehstromkreis mit 400 Volt angeschlossen. Der Querschnitt richtet sich nach Anschlussleistung, Aufteilung der Außenleiter, Leitungslänge und Verlegeart. Eine pauschale Empfehlung ohne Kenntnis der Anschlussdaten wäre hier unseriös.
Gerade in Küchen kommen zudem mehrere leistungsstarke Verbraucher zusammen. Backofen, Geschirrspüler, Warmwassergerät und Kochfeld sollten nicht einfach nach vorhandenen Sicherungsplätzen verteilt werden, sondern als gesamte Anlage betrachtet werden.
11-kW-Wallbox in der Garage
Bei einer 11-kW-Wallbox fließen etwa 16 Ampere je Außenleiter. Für kurze Leitungswege kann 5 × 2,5 mm² ausreichen, bei längeren Strecken oder ungünstiger Verlegung wird häufig 5 × 6 mm² wirtschaftlich und technisch interessanter. Entscheidend sind die Leitungslänge, die Ladeleistung, die Umgebung und die Vorgaben des Herstellers.
Zusätzlich müssen Schutzkonzept, Fehlerstromschutz, Selektivität und Abschaltbedingungen geprüft werden. Eine Wallbox ist kein gewöhnlicher Steckdosenverbraucher, weil sie über lange Zeit eine hohe Dauerlast erzeugt.
Lesen Sie auch: Stromkabel verbinden - Welche Lösung ist sicher?
12-Volt-Leitung im Fahrzeug oder Garten
Bei Kleinspannung führen schon moderate Leistungen hohe Ströme. Ein 240-Watt-Verbraucher an 12 Volt benötigt 20 Ampere. Deshalb spielt der Spannungsfall hier oft eine größere Rolle als die reine Erwärmung. Für lange Leitungen zu Pumpen, Beleuchtung oder Wechselrichtern kann ein deutlich größerer Querschnitt erforderlich sein.
Diese Fehler machen die Berechnung unzuverlässig
Der häufigste Fehler ist die Verwendung einer allgemeinen Querschnittstabelle ohne Prüfung der Verlegeart. Tabellenwerte gelten immer nur unter bestimmten Bedingungen. Ich betrachte sie daher als Startpunkt und nicht als endgültige Entscheidung.
- Die Leitungslänge wird zu kurz angesetzt. Beim Einphasenstromkreis zählt der Hin- und Rückweg für den Spannungsfall.
- Die Absicherung wird zuerst festgelegt. Richtig ist, Betriebsstrom, Belastbarkeit und Schutzorgan gemeinsam zu dimensionieren.
- Häufung bleibt unberücksichtigt. Mehrere belastete Leitungen im selben Rohr können die zulässige Stromstärke deutlich reduzieren.
- Neutralleiter und Schutzleiter werden vergessen. Ihre Dimensionierung hängt von Netzform, Oberschwingungen und Schutzmaßnahme ab.
- Aluminium wird wie Kupfer behandelt. Aluminium hat eine geringere Leitfähigkeit und verlangt passende Klemmen sowie eine fachgerechte Verarbeitung.
- Die Temperatur wird ignoriert. Warme Technikräume, Dachböden oder Leitungen nahe Heizungen verändern die Bedingungen.
Ebenso wichtig ist die Prüfung der Abschaltbedingung im Fehlerfall. Eine Leitung muss nicht nur im Normalbetrieb kühl bleiben. Bei einem Kurzschluss muss die Schutzeinrichtung auch schnell genug abschalten, damit gefährliche Berührungsspannungen und Schäden vermieden werden.
Für fest installierte Stromkreise in Deutschland sollte die abschließende Planung, Messung und Inbetriebnahme eine Elektrofachkraft übernehmen. Das gilt besonders für Verteilungen, Drehstrom, Wallboxen, Photovoltaikanlagen, Feuchträume und Leitungen mit hoher Dauerlast. Ein Online-Rechner kann beim Verständnis helfen, aber weder Messungen noch die fachliche Beurteilung der gesamten Anlage ersetzen.
Vom Rechenwert zur sicheren Leitungsentscheidung
Der rechnerische Mindestwert wird immer auf den nächsten verfügbaren Normquerschnitt aufgerundet. Danach prüfe ich erneut, ob Sicherung, Klemmen, Leitungssystem und Spannungsfall zusammenpassen. Ein größerer Leiter ist nicht automatisch die beste Lösung, wenn etwa die Anschlussklemmen dafür nicht zugelassen sind.
Für eine belastbare Entscheidung reichen meist fünf Angaben aus. Notieren Sie Leistung oder Betriebsstrom, Netzart, einfache Leitungslänge, Verlegeart und die geplante Absicherung. Mit diesen Daten lässt sich schnell erkennen, ob eine überschlägige Rechnung genügt oder eine vollständige Fachplanung notwendig ist.
Mein praktischer Rat lautet deshalb, bei langen Leitungen und Dauerverbrauchern nicht am Querschnitt zu sparen. Die Mehrkosten für Kupfer fallen oft geringer aus als der spätere Aufwand für Spannungsprobleme, Nacharbeiten oder eine überlastete Installation.
