Ein zu kurzes, beschädigtes oder neu verlegtes Kabel lässt sich nicht einfach mit etwas Isolierband verlängern. Wer ein Stromkabel verbinden möchte, muss Leitungstyp, Querschnitt, Umgebung und Schutzart zusammen betrachten. Ich zeige, welche Verbindungslösungen in Deutschland üblich sind, wo eine Abzweigdose nötig ist und warum Arbeiten an 230- oder 400-Volt-Anlagen meist in die Hände einer Elektrofachkraft gehören.
Eine sichere Verbindung braucht die passende Klemme und einen geschützten Einbauort
- Abzweigdose: Verbindungen in festen Installationen gehören in eine geeignete, zugängliche Dose oder einen Kabelabzweigkasten.
- Verbindungsklemme: Sie muss für Leiterart, Querschnitt, Spannung und Stromstärke zugelassen sein.
- Schutzleiter: Der grün-gelbe Leiter darf niemals unterbrochen oder falsch zugeordnet werden.
- Außenbereich: Dort sind passende Kabelmuffen mit geeigneter Schutzart erforderlich.
- Prüfung: Nach Änderungen müssen Schutzmaßnahmen und die gesamte Verbindung fachgerecht gemessen werden.
Warum eine lose Verbindung gefährlich werden kann
Eine Klemmstelle muss dauerhaft mechanisch fest, elektrisch zuverlässig und gegen zufälliges Berühren geschützt sein. Sitzt ein Leiter nur halb in der Klemme oder wird eine falsche Klemme verwendet, steigt der Übergangswiderstand. Die Folge kann eine erhitzte Kontaktstelle, ein verschmorter Kunststoff oder im schlimmsten Fall ein Brand sein.
Für elektrische Anlagen hinter der Hausanschlusssicherung gilt in Deutschland § 13 NAV. Errichtung, Änderung und Erweiterung dürfen grundsätzlich nur durch ein im Installateurverzeichnis eingetragenes Unternehmen erfolgen. Das ist keine übertriebene Formalität, denn nach dem Verbinden müssen unter anderem Schutzleiter, Isolationswiderstand und Abschaltbedingungen geprüft werden.
Vor jeder Arbeit müssen Stromkreise freigeschaltet, gegen Wiedereinschalten gesichert und mit einem geeigneten zweipoligen Spannungsprüfer auf Spannungsfreiheit geprüft werden. Ein ausgeschalteter Leitungsschutzschalter oder ein nicht leuchtender Phasenprüfer ersetzt diese Prüfung nicht.
Die passende Verbindung hängt von Leitung und Einbauort ab

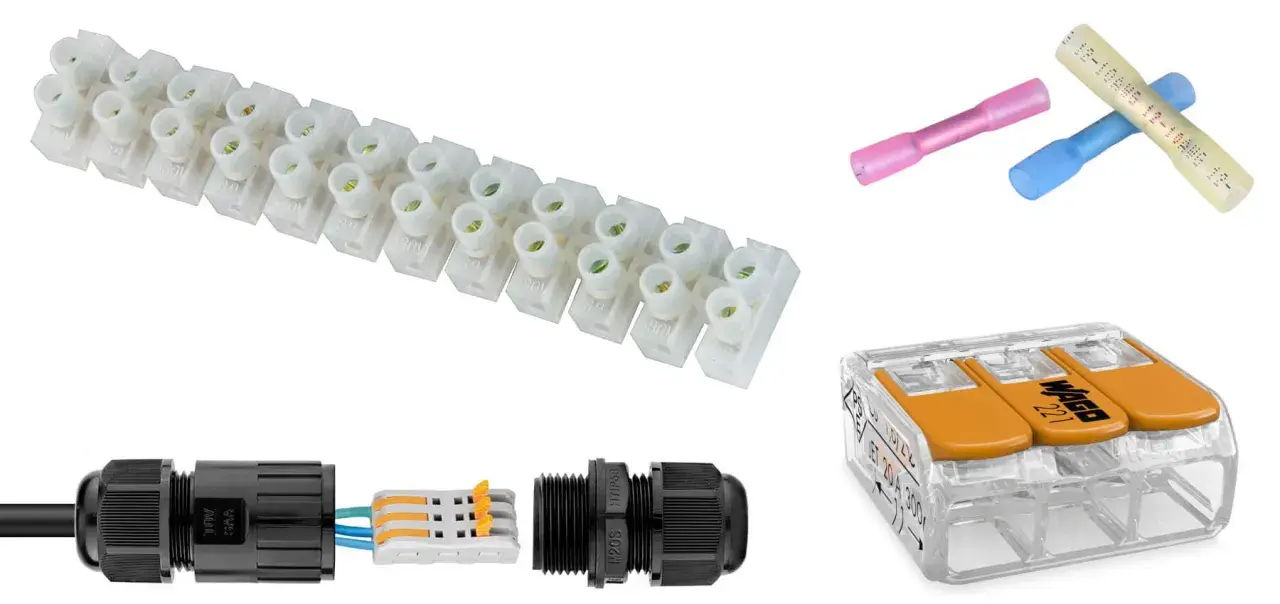

Für eine feste Gebäudeinstallation ist eine geprüfte Verbindungsklemme in einer Abzweig- oder Verbindungsdose meist die sauberste Lösung. Die Klemme muss zu starren oder flexiblen Leitern passen und den vorhandenen Querschnitt aufnehmen können. Auch die zulässige Spannung und der maximale Betriebsstrom müssen mit der Anwendung übereinstimmen.
| Situation | Geeignete Lösung | Worauf es ankommt |
|---|---|---|
| Starre Installationsadern in Innenräumen | Verbindungsklemme in Installationsdose | Passender Querschnitt, feste Klemmung und zugängliche Dose |
| Flexible Anschlussleitung | Hebelklemme oder geeignete Schraubklemme | Freigabe für feindrähtige Leiter und korrekte Vorbereitung |
| Leitung im Außenbereich | Kabelmuffe oder Kabelabzweigkasten | Feuchtigkeitsschutz, Zugentlastung und passende Schutzart |
| Erdverlegte Leitung | Spezielles Muffensystem | Systemzulassung, Dichtheit und mechanischer Schutz |
Schraubklemmen sind nicht automatisch schlechter, verlangen aber ein korrektes Anzugsdrehmoment und eine regelmäßige Kontrolle, sofern der Hersteller diese vorsieht. Bei flexiblen Leitern können Aderendhülsen erforderlich sein. Ich bevorzuge in vielen Installationsdosen moderne Federklemmen, weil sie bei korrekter Anwendung eine gleichmäßige Kontaktkraft bieten. Entscheidend ist jedoch immer die Freigabe des konkreten Klemmentyps, nicht die Marke auf der Verpackung.
So wird eine Verbindung in der Installationsdose aufgebaut
Eine fachgerechte Ausführung beginnt nicht mit dem Abisolieren, sondern mit der Auswahl der richtigen Dose. Sie muss ausreichend Platz für Leitungen und Klemmen bieten. Die eingeführten Kabel dürfen nicht scharf geknickt werden und müssen so befestigt sein, dass kein Zug auf die Klemmstelle wirkt.
- Stromkreis identifizieren und freischalten. Die Spannungsfreiheit wird mit einem zweipoligen Spannungsprüfer festgestellt.
- Leitung prüfen. Mantel, Adern, Querschnitt, Leiterart und vorhandene Beschädigungen werden kontrolliert.
- Adern fachgerecht vorbereiten. Die Abisolierlänge richtet sich nach der Klemme. Die Isolation darf nicht eingeklemmt werden, blankes Kupfer darf aber auch nicht unnötig weit herausstehen.

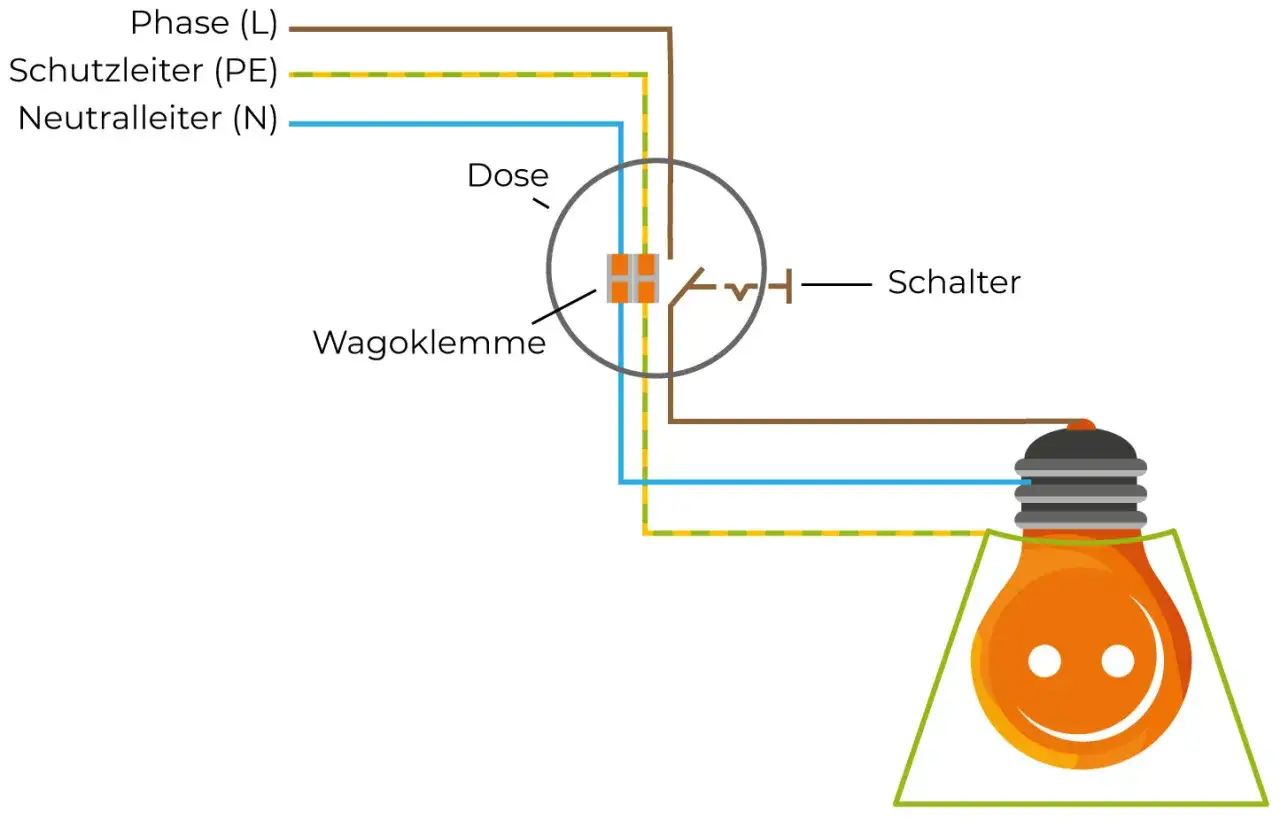

- Leiter eindeutig zuordnen. Außenleiter, Neutralleiter und Schutzleiter werden getrennt und entsprechend ihrer Funktion verbunden.
- Klemme kontrollieren. Jeder Leiter muss vollständig eingeführt sein. Bei Hebelklemmen müssen die Hebel vollständig geschlossen werden.
- Dose schließen und prüfen. Der Deckel muss sicher sitzen, die Leitungseinführungen müssen zur Dose passen und die Messungen müssen dokumentiert werden.
Der grün-gelbe Schutzleiter wird ausschließlich als Schutzleiter verwendet. Der blaue Leiter ist in modernen Installationen in der Regel der Neutralleiter, doch bei älteren Anlagen können Farben abweichen oder falsch genutzt worden sein. Deshalb verlasse ich mich bei Bestandsanlagen nie allein auf die Aderfarbe.
Welche Lösungen für Außenbereich und Erdreich funktionieren
Im Garten, in feuchten Kellerräumen oder unter der Erde reicht eine normale Installationsdose nicht aus. Feuchtigkeit kann in die Leitung eindringen, Korrosion verursachen und die Isolation schädigen. Für solche Bereiche braucht es eine dafür vorgesehene Kabelmuffe oder einen Kabelabzweigkasten, der zur Umgebung und zur Leitung passt.
Eine Verbindung im Erdreich muss außerdem gegen Druck, Zug und Bewegungen geschützt sein. Eine einfache Dose, Klebeband oder eine lose Klemme haben dort nichts verloren. Bei Pumpen, Gartenhäusern, Außensteckdosen und Zuleitungen mit hoher Leistung sollten auch Spannungsfall, Fehlerstromschutz und Abschaltbedingungen geprüft werden.
Lesen Sie auch: Oxidierte elektrische Kontakte reinigen - sicher und gründlich
Besondere Vorsicht bei Aluminium und Kupfer
Aluminium- und Kupferleiter dürfen nicht beliebig miteinander verbunden werden. Die Metalle reagieren unterschiedlich auf Oxidation, Wärme und mechanische Belastung. Dafür sind ausdrücklich zugelassene Alu-Kupfer-Verbindungen sowie gegebenenfalls Kontaktpaste und eine passende Verarbeitung erforderlich.
Auch unterschiedliche Querschnitte sind kein Freibrief. Die Absicherung muss zur gesamten Leitung und zur ungünstigsten Einbausituation passen. Eine dünnere Verlängerung hinter einer stärker abgesicherten Leitung kann deshalb gefährlich sein, selbst wenn die Verbindung mechanisch hält.
Was bei beschädigten oder zu kurzen Leitungen zu beachten ist
Bei einer angebohrten Leitung sollte zuerst der betroffene Stromkreis abgeschaltet bleiben. Beschädigte Isolation darf nicht einfach überklebt werden. Je nach Lage und Art des Schadens wird die Leitung ersetzt oder in einer geeigneten, zugänglichen Dose fachgerecht repariert.
Verbindungen dürfen nach DIN VDE 0100-520 grundsätzlich für Prüfung, Wartung und Instandhaltung zugänglich bleiben. Eine Reparaturstelle unter Putz oder hinter einer dauerhaft geschlossenen Verkleidung ist bei einer gewöhnlichen Inneninstallation daher keine saubere Lösung. Ausnahmen gibt es etwa für bestimmte gekapselte oder mit Isoliermasse gefüllte Muffen, die für genau diesen Einsatz vorgesehen sind.
Bei einem kurzen Kabel ist es oft besser, die Leitung bis zur nächsten geeigneten Anschlussstelle zu ersetzen, statt mitten im Verlauf eine zusätzliche Klemmstelle einzubauen. Mehr Verbindungen bedeuten mehr mögliche Fehlerstellen. Gerade bei Herd, Durchlauferhitzer, Wallbox, Wärmepumpe oder Maschinen sollte die Lösung von Anfang an geplant werden.
Diese Fehler sehe ich bei Kabelverbindungen besonders häufig
- Verbindung ohne Dose: Eine Klemme liegt lose hinter einer Wand, in einer Decke oder im Kabelkanal.
- Falsche Klemme: Das Bauteil ist nur für starre Adern oder nur für einen kleineren Querschnitt vorgesehen.
- Zu weit abisoliert: Blankes Metall bleibt außerhalb der Klemme und kann berührt werden.
- Zug auf der Klemmstelle: Das Kabel wird beim Schließen des Deckels oder durch Bewegung belastet.
- Schutzleiter vergessen: Der Stromkreis funktioniert scheinbar, bietet im Fehlerfall aber keinen ausreichenden Schutz.
- Lüsterklemme ohne passende Vorbereitung: Feindrähtige Leiter werden gequetscht oder ohne Aderendhülse unsicher befestigt.
- Nur Sichtprüfung: Eine feste Klemme beweist nicht, dass Schutzmaßnahmen und Abschaltzeiten stimmen.
Besonders trügerisch ist eine Verbindung, die zunächst problemlos funktioniert. Wärmeprobleme oder lockere Kontakte zeigen sich oft erst unter Dauerlast. Deshalb ist eine fachgerechte Messung nach der Änderung wichtiger als ein kurzer Funktionstest mit Lampe oder Ladegerät.
Eine gute Klemmstelle bleibt auch Jahre später nachvollziehbar
Eine sichere Verbindung ist nicht nur elektrisch korrekt, sondern auch übersichtlich aufgebaut. Ich würde jede neue Abzweigstelle beschriften, die Leitungswege dokumentieren und in der Dose genügend Platz für eine spätere Prüfung lassen. Das spart bei der nächsten Reparatur Zeit und verhindert, dass jemand versehentlich den falschen Stromkreis trennt.
Für einfache Inneninstallationen ist eine passende Verbindungsklemme in einer zugänglichen Installationsdose meist der richtige Weg. Im Außenbereich, im Erdreich oder bei leistungsstarken Verbrauchern braucht es ein dafür zugelassenes System und eine genaue Prüfung. Wenn Querschnitt, Leiterfarben, Absicherung oder Leitungsverlauf unklar sind, ist der Auftrag an eine Elektrofachkraft die sicherste und am Ende oft auch günstigste Entscheidung.
