Eine neue Steckdose, Netzwerkleitung oder Zuleitung lässt sich sauber unter Putz verlegen, doch der Wandschlitz ist mehr als eine schnelle Kerbe im Mauerwerk. Entscheidend sind Wandtyp, Leitungsweg, zulässige Tiefe, Staubschutz und die spätere Prüfung der Elektroinstallation. Ich zeige, wie Kabelschlitzen fachgerecht vorbereitet wird, welche Werkzeuge sinnvoll sind und wo die Arbeit einer Elektrofachkraft beginnt.
Die wichtigsten Regeln für sichere Wandschlitze auf einen Blick
- Installationszonen halten Leitungen auffindbar und reduzieren das Risiko späterer Bohrschäden.
- In tragendem Mauerwerk sind vertikale Schlitze je nach Wanddicke meist nur 10 bis 30 mm tief ohne statischen Nachweis zulässig.
- Horizontale Schlitze sind deutlich kritischer und in dünnen Wänden häufig nicht ohne Weiteres erlaubt.
- Zum Herstellen eignen sich Mauernutfräse und Absaugung besser als Winkelschleifer oder grobes Stemmen.
- Das Anschließen, Messen und Inbetriebnehmen der Anlage gehört in die Hände einer eingetragenen Elektrofachkraft.
Warum der Leitungsweg wichtiger ist als die Frästiefe
Ein Wandschlitz schafft Platz für eine Leitung, ein Installationsrohr oder mehrere Adern. Er soll die elektrische Verbindung unsichtbar machen, darf dabei aber weder die Tragfähigkeit der Wand noch den späteren Schutz vor Bohrungen beeinträchtigen.
In Wohngebäuden orientiert sich die Leitungsführung an den Installationszonen nach DIN 18015-3. Leitungen verlaufen in der Regel senkrecht oder waagerecht in festgelegten Bereichen neben Türen, an Decken und über Fußböden. Diagonale Wege wirken zwar kürzer, machen spätere Bohrarbeiten aber unnötig riskant und sind für eine übersichtliche Installation die schlechtere Lösung.
Ich plane den Weg deshalb immer vom Verteiler oder der Abzweigdose bis zum Ziel. Erst danach markiere ich Steckdosen, Schalter und Dosen mit Laser oder Schnurschlag. Das spart Nacharbeit, weil sich die erforderliche Schlitzbreite aus dem tatsächlichen Leitungsbündel ergibt und nicht aus einer groben Schätzung.
Welche Schlitze in einer Wand zulässig sind

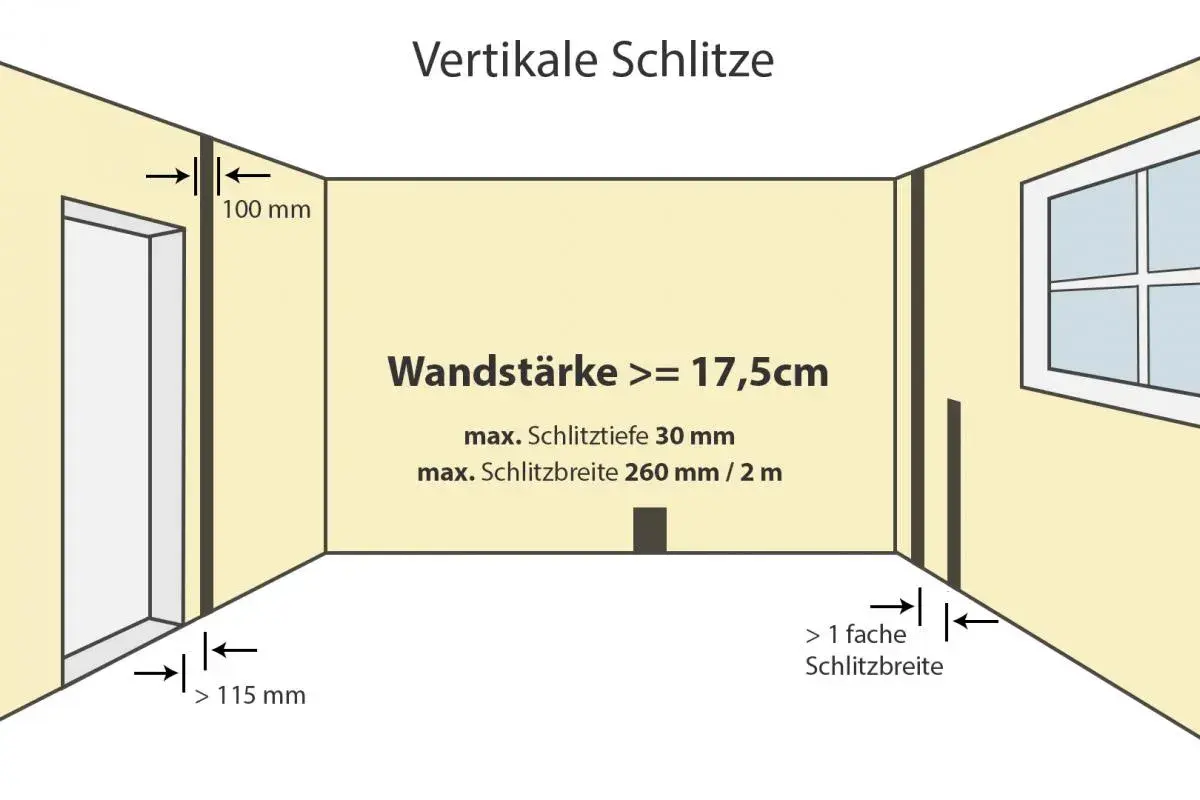

Die zulässigen Maße hängen von der Wanddicke, dem Wandmaterial und der Richtung des Schlitzes ab. Bei tragendem Mauerwerk gelten ohne gesonderten statischen Nachweis für nachträglich hergestellte vertikale Schlitze typischerweise folgende Obergrenzen:
| Wanddicke | Maximale Tiefe | Maximale Breite |
|---|---|---|
| 115 bis 149 mm | 10 mm | 100 mm |
| 150 bis 174 mm | 20 mm | 100 mm |
| 175 bis 239 mm | 30 mm | 125 mm |
| 240 bis 299 mm | 30 mm | 150 mm |
| 300 bis 364 mm | 30 mm | 200 mm |
| ab 365 mm | 30 mm | 200 mm |
Diese Werte sind keine allgemeine Freigabe für jede Wand. Bei Beton, Stahlbeton, Fertigbauteilen, Pfeilern oder Wänden mit Leitungsbündeln muss die Konstruktion gesondert beurteilt werden. Besonders bei horizontalen Schlitzen steigt das statische Risiko, weil sie die Wand über eine größere Länge schwächen. In tragenden Wänden mit weniger als 175 mm Dicke sind solche Schlitze ohne statischen Nachweis in der Regel nicht zulässig.
Bei nicht tragenden Trockenbauwänden wird nicht gefräst. Leitungen laufen durch Öffnungen in den Ständern oder in dafür vorgesehenen Installationshohlräumen. Auch Porenbeton, Hochlochziegel und Kalksandstein reagieren unterschiedlich auf das Bearbeiten. Ich prüfe daher vor Beginn, ob es sich wirklich um massives Mauerwerk handelt und ob die Wand Teil der Tragstruktur ist.
So gelingt das Schlitzen mit wenig Nacharbeit
Leitungsweg prüfen und anzeichnen
Vor dem ersten Schnitt kontrolliere ich vorhandene Pläne, Steckdosen und Schalter auf der Rückseite der Wand sowie mögliche Wasser- und Heizungsleitungen. Ein Leitungssucher kann helfen, ersetzt aber keine Bestandsprüfung. In älteren Gebäuden sind Installationszonen nicht immer eingehalten worden.
Der Schlitz sollte nur so breit sein, dass Leitung oder Rohr sicher Platz finden. Für ein einzelnes Installationsrohr reichen oft 20 bis 25 mm, bei mehreren Leitungen muss die Breite angepasst werden. Zu große Schlitze machen das Verschließen schwieriger und erhöhen die Belastung des Mauerwerks.
Das passende Werkzeug verwenden

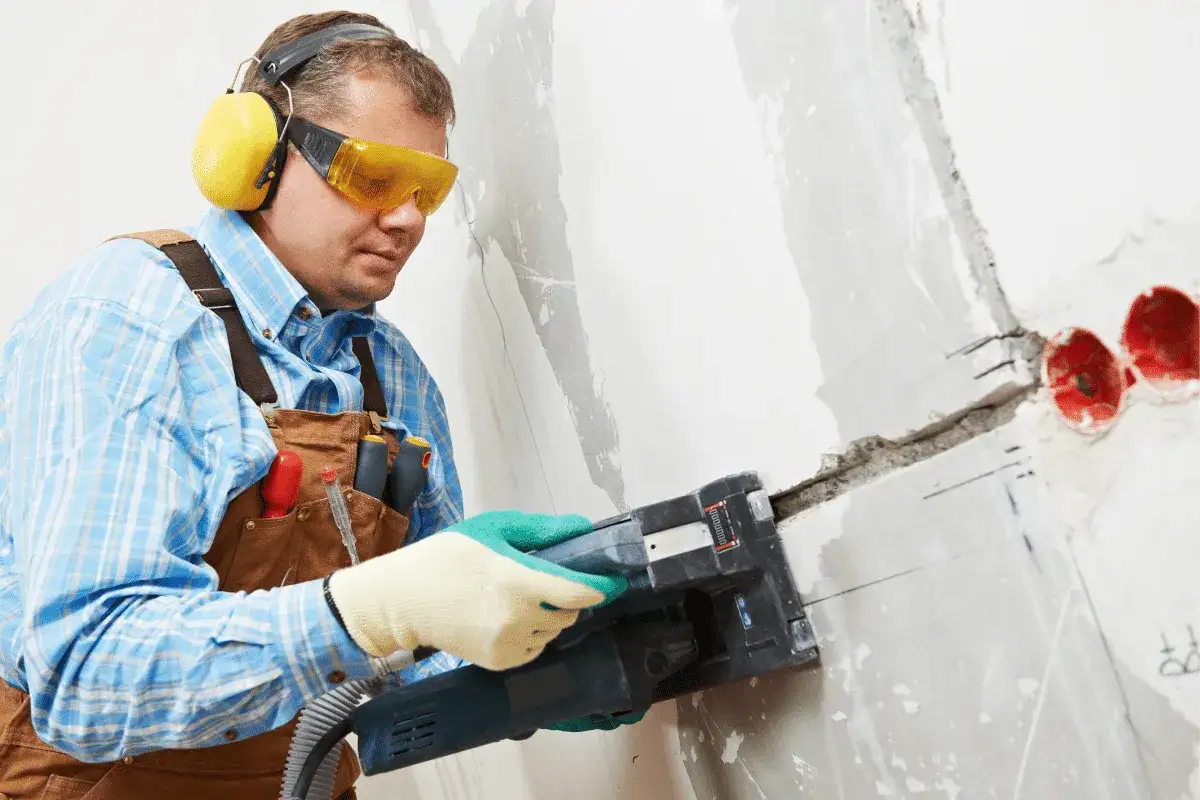

Für gerade Schlitze in Mauerwerk ist eine Mauernutfräse mit Staubabsaugung die sauberste Lösung. Sie erzeugt zwei parallele Schnitte mit definierter Tiefe. Den Mittelsteg entferne ich anschließend mit einem passenden Meißel, ohne die Wand unnötig tief aufzubrechen.
- Mauernutfräse: präzise Tiefe und gleichmäßige Kanten bei längeren Leitungswegen.
- Bohrhammer mit Flachmeißel: geeignet für kurze Ergänzungen, aber schwerer kontrollierbar.
- Winkelschleifer: erzeugt viel Staub und verleitet leicht zu zu tiefen Schnitten, deshalb nur mit geeigneter Absaugung und Erfahrung.
- Staubsauger der Staubklasse M: sinnvoll bei mineralischem Staub und deutlich angenehmer für die Atemwege.
Hammer und Meißel allein wirken zunächst unkompliziert, führen in der Praxis aber häufig zu ausgefransten Rändern und überbreiten Öffnungen. Gerade bei dünnen Trennwänden ist das keine Kleinigkeit. Eine Tiefenbegrenzung am Werkzeug macht hier einen spürbaren Unterschied.
Lesen Sie auch: Stromleitung angebohrt? Das müssen Sie jetzt tun
Leitung schützen und Schlitz verschließen
Die Leitung wird nicht lose und scharf geknickt in den Schlitz gedrückt. Je nach Installationskonzept kommt ein geeignetes Installationsrohr zum Einsatz, das mechanischen Schutz bietet und spätere Änderungen erleichtern kann. Befestigt wird mit dafür geeignetem Material, nicht mit beliebigem Bauschaum.
Vor dem Verschließen prüfe ich, ob die Leitung spannungsfrei liegt, der Biegeradius eingehalten wurde und alle Dosen zugänglich bleiben. Danach wird der Schlitz mit geeignetem Mörtel oder Reparaturputz geschlossen. Ein zu weicher oder zu dicker Auftrag kann später reißen, besonders wenn mehrere Materialien aufeinandertreffen.
Typische Fehler, die später teuer werden
Der häufigste Fehler ist ein Leitungsweg nach Augenmaß. Wer von einer Steckdose schräg zur nächsten zieht, spart vielleicht einen Meter Leitung, schafft aber ein unsichtbares Bohrhindernis. Senkrechte und waagerechte Wege sind nicht nur normgerechter, sondern auch Jahre später leichter nachvollziehbar.
Ebenso problematisch ist das Schlitzen ohne Blick auf die Wandrückseite. Eine Leitung kann bereits vorhanden sein, obwohl die Oberfläche unauffällig aussieht. In Küche, Bad und Hauswirtschaftsraum kommen zusätzlich Feuchtigkeitsschutzbereiche und Installationen anderer Gewerke hinzu.
- Tragende Wände ohne Prüfung tief und horizontal einschlitzen.
- Mehrere Leitungen in einen zu engen Schlitz pressen.
- Leitungen direkt unter einer späteren Bohrstelle führen.
- Schlitze mit Gips in feuchten oder stark belasteten Bereichen verschließen.
- Vor dem Verputzen keine Fotos und Maße der Leitungswege dokumentieren.
- Den elektrischen Anschluss ohne Messung und Prüfprotokoll selbst ausführen.
Die Dokumentation ist besonders im Altbau wichtig. Ich fotografiere jeden offenen Leitungsweg mit sichtbarem Maßstab und notiere Raum, Höhe und Verlauf. Diese wenigen Minuten können später verhindern, dass ein Dübel genau in einer Leitung landet.
Wann Eigenleistung sinnvoll ist und wann der Fachbetrieb übernehmen muss
Das reine Öffnen und spätere Verschließen eines Schlitzes kann bei einer klar geplanten Renovierung als bauliche Eigenleistung möglich sein. Vorher sollte der Elektrobetrieb den Leitungsweg, die Maße und das Material festlegen. So bleibt klar, welche Arbeiten tatsächlich in Eigenregie erledigt werden dürfen.
Das Einziehen, Anschließen, Prüfen und Inbetriebnehmen elektrischer Leitungen ist eine andere Kategorie. Nach § 13 der Niederspannungsanschlussverordnung dürfen Arbeiten an der elektrischen Anlage grundsätzlich nur durch den Netzbetreiber oder ein in dessen Installateurverzeichnis eingetragenes Installationsunternehmen ausgeführt werden. Die Elektrofachkraft übernimmt auch die Verantwortung für Schutzmaßnahmen und Messungen.
Für die Kosten kann ich nur eine grobe Orientierung geben. Das Herstellen und Verschließen von Wandschlitzen wird je nach Wandmaterial, Baustelle und Region oft mit etwa 20 bis 35 Euro pro laufendem Meter kalkuliert. Leitungen, Dosen, Anschluss, Prüfung, Anfahrt und Malerarbeiten kommen meist zusätzlich hinzu.
| Ausführung | Stärke | Typischer sinnvoller Einsatz |
|---|---|---|
| Unterputz im Mauerwerk | aufwendig und staubintensiv | Neubau oder umfassende Sanierung |
| Installationsrohr im Schlitz | mehr Material, dafür besser änderbar | Netzwerk, Steuerleitungen und geplante Erweiterungen |
| Aufputzkanal | schnell und gut zugänglich | Keller, Werkstatt, Gewerbe und nachträgliche Ergänzungen |
| Trockenbau-Hohlraum | kaum Stemmarbeiten | Ständerwände und abgehängte Konstruktionen |
Ich halte einen Aufputzkanal nicht automatisch für die schlechtere Lösung. In Kellern, Technikräumen und Industriegebäuden ist die zugängliche und erweiterbare Leitungsführung oft praktischer als ein unsichtbarer Schlitz. Entscheidend ist, dass Schutzart, mechanische Belastung und die gewünschte Optik zur Nutzung des Raumes passen.
Was vor dem Verputzen unbedingt dokumentiert werden sollte
Bevor der Schlitz geschlossen wird, gehören Leitungswege, Dosenpositionen und Abzweigstellen in einen einfachen Plan. Ergänzend helfen Fotos mit Maßband und markanten Wandpunkten. Auf diese Weise bleibt auch nach dem Streichen erkennbar, wo später gefahrlos gebohrt werden kann.
Bei einer Erweiterung sollte der Elektriker außerdem prüfen, ob Stromkreis, Leitungsquerschnitt, Schutzleiterführung und Absicherung zusammenpassen. Eine zusätzliche Steckdose ist nicht automatisch unproblematisch, wenn der vorhandene Stromkreis bereits stark belastet ist. Gerade in älteren Anlagen liegt die eigentliche Schwierigkeit deshalb oft nicht im Schlitz, sondern in der vorhandenen Verteilung.
Mein praktischer Rat lautet, die bauliche Arbeit früh mit dem Elektrofachbetrieb abzustimmen und die Prüfung nicht erst am Ende zu organisieren. Ein sauberer Schlitz spart wenig, wenn die Leitung anschließend falsch dimensioniert, unvollständig dokumentiert oder nicht normgerecht geprüft wurde.
Wer Leitungen in der Wand verlegt, sollte zuerst den Wandaufbau und den Leitungsweg klären, danach mit begrenzter Tiefe und geeigneter Absaugung arbeiten und alle elektrischen Arbeiten fachgerecht prüfen lassen. So bleibt die Installation sicher, auffindbar und später erweiterbar, ohne dass aus einer kleinen Renovierung ein statisches oder elektrisches Problem wird.
