Ob auf dem Typenschild eines Netzteils, an der Steckdose oder im Schaltschrank: Die Angabe in Volt entscheidet, mit welcher elektrischen Spannung ein Gerät arbeitet. Ich erkläre, was Volt genau bedeutet, wie sich Spannung von Ampere und Watt unterscheidet und worauf es bei einer sicheren Elektroinstallation in Deutschland ankommt.
Die wichtigsten Fakten zur elektrischen Spannung auf einen Blick
- Volt (V) ist die Einheit der elektrischen Spannung.
- 1 V = 1 J/C: Ein Volt beschreibt ein Joule Energie pro Coulomb Ladung.
- Im deutschen Haushaltsnetz liegen normalerweise 230 V Wechselspannung an.
- Zwischen den Außenleitern eines Drehstromsystems liegen 400 V.
- Volt ist nicht Ampere: Spannung treibt den Strom, Ampere beschreibt dessen Stärke.
- Messungen an Netzspannung gehören in die Hände einer Elektrofachkraft.
Was ist Volt und wofür steht die Einheit?
Volt ist die SI-Einheit der elektrischen Spannung. Das Einheitenzeichen lautet V, das Formelzeichen für die Spannung meist U. Benannt wurde die Einheit nach dem italienischen Physiker Alessandro Volta.
Physikalisch beschreibt die Spannung einen Unterschied zwischen zwei elektrischen Potenzialen. Vereinfacht gesagt, zeigt sie, wie viel Energie eine elektrische Ladung beim Durchlaufen eines Stromkreises aufnehmen oder abgeben kann. Die grundlegende Beziehung lautet U = E / Q.
Ein Volt liegt vor, wenn eine Ladung von einem Coulomb dabei eine Energie von einem Joule umsetzt. Daraus ergeben sich zwei gleichwertige Schreibweisen, die in der Elektrotechnik ständig vorkommen: 1 V = 1 J/C und 1 V = 1 W/A.
Eine einzelne Spannungsangabe ist allerdings nie vollständig. Bei einer Batterie spricht man beispielsweise von 1,5 V zwischen Plus- und Minuspol. Erst dieser Unterschied zwischen zwei Punkten macht die Angabe technisch sinnvoll.
Volt, Millivolt und Kilovolt
Je nach Anwendung sind sehr unterschiedliche Größenordnungen üblich. In der Sensorik reichen wenige Millivolt, während Energieversorgungsnetze mit Kilovolt arbeiten.
| Einheit | Umrechnung | Typische Anwendung |
|---|---|---|
| Mikrovolt (µV) | 0,000001 V | Mess- und Sensorsignale |
| Millivolt (mV) | 0,001 V | Elektronik und Audiosignale |
| Volt (V) | 1 V | Batterien, Steuerungen und Geräte |
| Kilovolt (kV) | 1.000 V | Transformatoren und Mittelspannungsanlagen |
Wie unterscheiden sich Volt, Ampere und Watt?

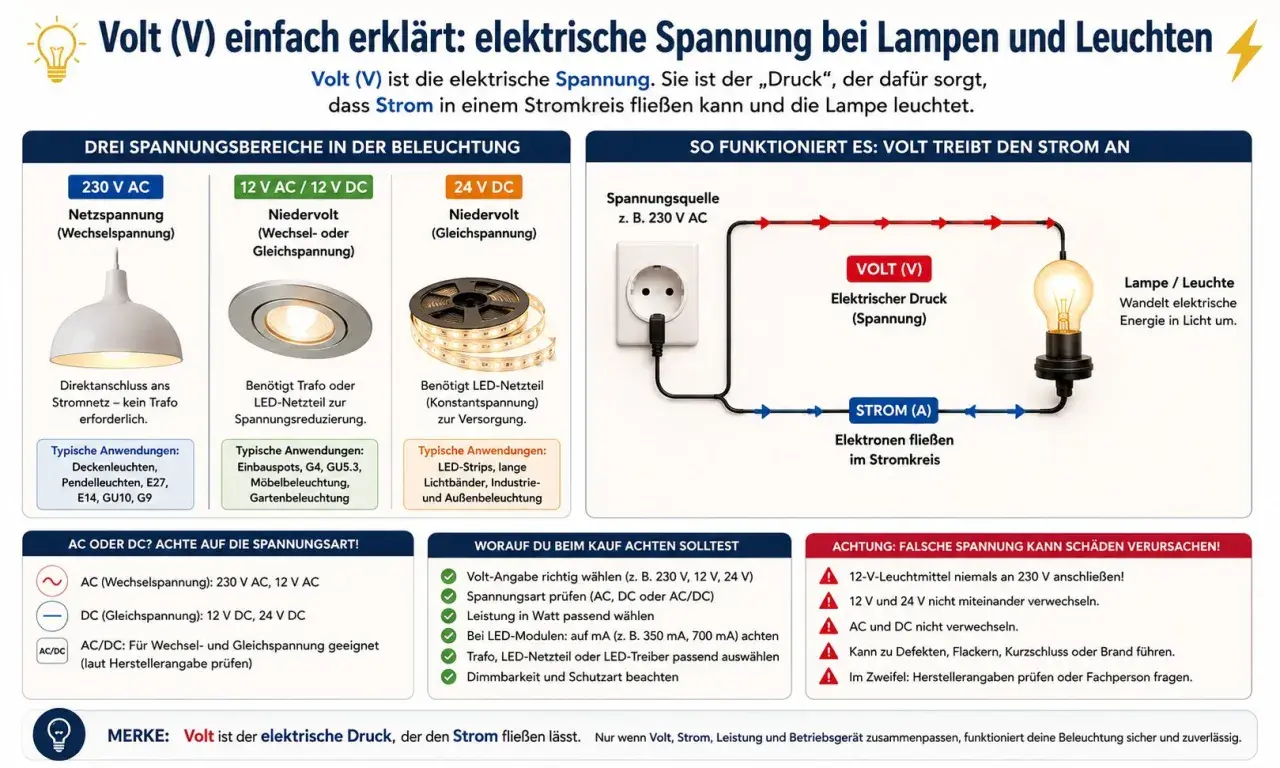

Die drei Größen werden oft verwechselt, obwohl sie unterschiedliche Aufgaben beschreiben. Volt ist der elektrische Druck, Ampere beschreibt die Stromstärke und Watt die umgesetzte Leistung.
Ein Vergleich mit Wasserleitungen hilft beim Einstieg. Die Spannung entspricht ungefähr dem Druck im Leitungssystem. Die Stromstärke zeigt, wie viel Ladung tatsächlich fließt. Die Leistung ergibt sich daraus, wie viel Energie pro Zeit umgesetzt wird.
| Größe | Einheit | Formelzeichen | Bedeutung |
|---|---|---|---|
| Spannung | Volt (V) | U | Elektrischer Potenzialunterschied |
| Stromstärke | Ampere (A) | I | Fließende elektrische Ladung pro Zeit |
| Leistung | Watt (W) | P | Umgesetzte Energie pro Zeit |
| Widerstand | Ohm (Ω) | R | Behinderung des Stromflusses |
Für viele praktische Berechnungen genügt das Ohmsche Gesetz mit U = R × I. Die elektrische Leistung lässt sich mit P = U × I bestimmen. Ein Heizgerät mit 230 V und 10 A erreicht unter idealisierten Bedingungen also ungefähr 2.300 W.
Aus der Spannung allein lässt sich aber weder die Leistung noch die Gefahr zuverlässig ablesen. Ein Gerät kann bei 12 V hohe Ströme führen, während eine kleine Stromstärke bei hoher Spannung gefährlich sein kann. Entscheidend sind unter anderem Stromweg durch den Körper, Einwirkdauer und Umgebungsbedingungen.
Welche Spannungen begegnen Ihnen in der Elektroinstallation?
Im Alltag ist vor allem das deutsche Niederspannungsnetz relevant. An einer gewöhnlichen Steckdose liegen nominal 230 V Wechselspannung mit 50 Hz an. Die Spannung wird zwischen Außenleiter und Neutralleiter gemessen.
In einem Drehstromsystem gibt es drei Außenleiter. Zwischen zwei Außenleitern beträgt die Nennspannung 400 V, zwischen Außenleiter und Neutralleiter jeweils 230 V. Diese Unterscheidung ist für Drehstrommotoren, Wärmepumpen, Durchlauferhitzer und größere Maschinen wichtig.
| Anwendung | Typische Spannung | Worauf es ankommt |
|---|---|---|
| AA-Batterie | 1,5 V DC | Niedrige Gleichspannung für Kleingeräte |
| USB-Versorgung | 5 V DC, je nach Standard auch höher | Passendes Ladegerät und kompatibles Gerät |
| Photovoltaikmodul | Je nach System mehrere hundert Volt DC | Gleichspannung bleibt auch bei abgeschalteter Netzseite gefährlich |
| Steckdose | 230 V AC | Lebensgefährliche Netzspannung |
| Drehstromanschluss | 400 V AC | Nur durch eine Elektrofachkraft anschließen lassen |
Bei der Netzspannung handelt es sich um einen Nennwert. In der Praxis kann sie innerhalb zulässiger Grenzen schwanken, typischerweise ungefähr zwischen 207 und 253 V. Empfindliche Geräte müssen deshalb für den vorgesehenen Spannungsbereich ausgelegt sein.
Was bedeutet die Spannungsangabe auf einem Gerät?
Auf Typenschildern steht nicht nur eine Zahl. Die Abkürzung AC bezeichnet Wechselspannung, während DC für Gleichspannung steht. Ein Netzteil mit der Angabe „Input 230 V AC“ darf nicht einfach an eine beliebige Gleichspannungsquelle angeschlossen werden.
Bei einem Ausgang wie „12 V DC, 2 A“ liefert das Netzteil maximal etwa 24 W. Die Spannung muss zum Verbraucher passen, und der mögliche Ausgangsstrom darf nicht zu klein sein. Ein Gerät mit 12 V und 1,5 A kann an einem Netzteil mit 12 V und 2 A funktionieren, sofern Polarität und Stecker ebenfalls stimmen.
Lesen Sie auch: Erdung und Potentialausgleich fachgerecht planen und prüfen
Spannungsabfall in Leitungen
Eine Leitung hat immer einen gewissen Widerstand. Fließt Strom, fällt an diesem Widerstand Spannung ab. Bei langen Leitungen, kleinen Querschnitten oder hohen Lasten kann der Verbraucher deshalb deutlich weniger Spannung erhalten als die Quelle liefert.
Das führt zu Leistungsverlusten, Erwärmung oder Funktionsstörungen. In der Gebäudeinstallation werden Leitungsquerschnitt, Leitungslänge, Absicherung, Verlegeart und zulässiger Spannungsfall gemeinsam betrachtet. Ein größerer Querschnitt ist nicht automatisch die richtige Lösung, wenn die Schutzmaßnahme oder die Absicherung nicht dazu passt.
Wie wird Volt gemessen und was ist dabei wichtig?
Spannung wird mit einem Spannungsmessgerät oder Multimeter gemessen. Anders als bei einer Strommessung wird das Messgerät parallel zu den beiden Messpunkten angeschlossen. Wer ein Multimeter für eine Strommessung falsch an eine Steckdose anschließt, kann einen Kurzschluss und einen gefährlichen Lichtbogen verursachen.
- Vor der Messung prüfen, ob AC oder DC benötigt wird.
- Den passenden Messbereich und die richtige Buchse am Messgerät wählen.
- Messleitungen, Isolation und Messkategorie des Geräts kontrollieren.
- Bei Netzspannung niemals an offenen aktiven Teilen arbeiten.
- Spannungsfreiheit nach den geltenden Sicherheitsregeln feststellen und absichern lassen.
Für 230-V-Installationen muss ein Messgerät für die passende CAT-Messkategorie und Spannung zugelassen sein. Ein billiges Gerät ohne nachvollziehbare Sicherheitskennzeichnung ist keine sinnvolle Einsparung. Ich halte außerdem berührungslose Spannungsprüfer für eine erste Orientierung nützlich, aber nicht für den alleinigen Nachweis der Spannungsfreiheit.
Arbeiten an festen elektrischen Anlagen dürfen in Deutschland grundsätzlich nur entsprechend qualifizierte Elektrofachkräfte ausführen. Das gilt auch dann, wenn die Aufgabe auf den ersten Blick nur aus dem Austausch einer Steckdose oder Leuchte besteht.
Welche Fehler bei Volt besonders häufig vorkommen?
Der häufigste Denkfehler lautet: Mehr Volt bedeutet automatisch mehr Leistung. Tatsächlich hängt die Leistung auch von der Stromstärke ab. Ein Verbraucher mit 24 V kann bei 10 A genauso 240 W aufnehmen wie ein anderer mit 240 V und 1 A.
Ebenso problematisch ist die Verwechslung von Nennspannung und tatsächlich gemessener Spannung. Kleine Abweichungen sind im Netzbetrieb normal. Deutlich abweichende Werte können dagegen auf eine fehlerhafte Versorgung, einen schlechten Kontakt oder ein Messproblem hindeuten.
Bei Gleichspannung kommt zusätzlich die Polarität hinzu. Werden Plus und Minus vertauscht, funktioniert ein Gerät entweder nicht oder nimmt Schaden. Wechselspannung besitzt diese feste Polarität im Betrieb nicht, ist bei 230 V aber keineswegs weniger gefährlich.
Auch der Begriff „Niederspannung“ führt gelegentlich in die Irre. In der Elektrotechnik kann damit ein großer Spannungsbereich gemeint sein. Eine 230-V-Hausinstallation gilt technisch als Niederspannungsanlage, ist für Menschen jedoch lebensgefährlich.
Was Sie sich für die Elektroinstallation merken sollten
Volt beschreibt den elektrischen Potenzialunterschied und damit die treibende Spannung in einem Stromkreis. Für die Praxis genügt zunächst die Kombination aus U in Volt, I in Ampere und P in Watt.
In deutschen Gebäuden sind 230 V zwischen Außenleiter und Neutralleiter sowie 400 V zwischen zwei Außenleitern die wichtigsten Werte. Sobald Messungen oder Änderungen an der festen Installation anstehen, sollte nicht der nominelle Spannungswert, sondern die elektrische Sicherheit der gesamten Anlage im Mittelpunkt stehen.
Wer diese Unterscheidungen beherrscht, kann Typenschilder, Netzteile und Installationspläne deutlich besser einordnen. Für die fachgerechte Ausführung und Prüfung bleibt die Elektrofachkraft zuständig.
