Wenn in einer älteren Elektroverteilung der Personenschutz fehlt, reicht ein neuer Sicherungsautomat allein nicht aus. Ein FI-Schalter, fachlich Fehlerstrom-Schutzeinrichtung oder RCD genannt, kann gefährliche Fehlerströme früh erkennen und die betroffenen Stromkreise abschalten. Wer einen FI einbauen lassen möchte, muss allerdings Netzform, Leitungsführung, Schutzeinrichtungen und die abschließende Messung gemeinsam betrachten.
Die wichtigsten Punkte für eine sichere Nachrüstung
- 30 mA sind in vielen Wohnungsstromkreisen der übliche Bemessungsdifferenzstrom für den zusätzlichen Personenschutz.
- Ein RCD ersetzt keinen Leitungsschutzschalter, sondern ergänzt ihn oder wird als FI/LS-Kombination eingesetzt.
- Der Neutralleiter muss durch den passenden RCD geführt werden, der Schutzleiter bleibt außerhalb des Geräts.
- Eine alte Installation mit klassischer Nullung lässt sich nicht einfach durch einen FI nachrüsten.
- Nach dem Einbau sind Messungen, Auslöseprüfung und eine nachvollziehbare Dokumentation erforderlich.
Was ein FI-Schalter tatsächlich schützt
Ein RCD vergleicht die Ströme, die über die aktiven Leiter in einen Stromkreis hinein- und zurückfließen. Entsteht beispielsweise durch ein beschädigtes Kabel ein Ableitstrom über ein Gehäuse oder eine Person zur Erde, erkennt das Gerät die Differenz und schaltet ab. Bei einem üblichen Wohnungs-RCD mit 30 mA geht es vor allem um zusätzlichen Schutz gegen elektrischen Schlag.
Der FI ist aber kein Alleskönner. Er schützt nicht vor Überlast und Kurzschluss; dafür bleiben Leitungsschutzschalter zuständig. In einer üblichen Verteilung arbeiten beide Geräte zusammen, entweder als separater RCD mit nachgeschalteten Sicherungsautomaten oder als platzsparender FI/LS-Schalter für einen einzelnen Stromkreis.
Für neue oder wesentlich geänderte Anlagen gelten in Deutschland die Anforderungen der DIN VDE 0100-410. Dazu zählen unter anderem allgemein zugängliche Steckdosenstromkreise bis einschließlich 32 A, bestimmte Außenstromkreise und Beleuchtungsstromkreise in Wohnungen, die mit einem RCD bis höchstens 30 mA geschützt werden. Bei einer unveränderten Bestandsanlage bedeutet das nicht automatisch, dass die gesamte Elektroinstallation sofort erneuert werden muss. Sobald Stromkreise erweitert oder wesentlich verändert werden, muss die konkrete Situation jedoch neu bewertet werden.
Vor dem Einbau entscheidet die vorhandene Anlage
In der Praxis scheitert eine Nachrüstung selten am eigentlichen Schaltgerät. Schwieriger sind alte Verteiler, fehlende Schutzleiter, gemeinsam genutzte Neutralleiter oder eine unklare Netzform. Ich lasse deshalb vor jeder Planung zuerst prüfen, welche Leiter tatsächlich bis zur Verteilung und zu den Verbrauchern geführt sind.
Netzform und Leiterführung prüfen
In modernen Anlagen sind Neutralleiter N und Schutzleiter PE getrennt. Bei einer alten klassischen Nullung werden dagegen Schutz- und Neutralfunktion in einem gemeinsamen PEN-Leiter kombiniert. Hinter einem RCD darf dieser Leiter nicht einfach weiterverwendet werden. Ohne fachgerechte Aufteilung und passende Leitungsführung bleibt der Schutz unwirksam oder der RCD löst ständig aus.
Auch gemeinsam genutzte Neutralleiter sind ein häufiger Grund für Probleme. Jeder Neutralleiter hinter einem RCD muss eindeutig zu dessen geschützten Stromkreisen gehören. Wird der N-Leiter versehentlich mit einem anderen RCD oder einer alten Neutralleiterschiene verbunden, erkennt das Gerät einen Differenzstrom und schaltet ab.

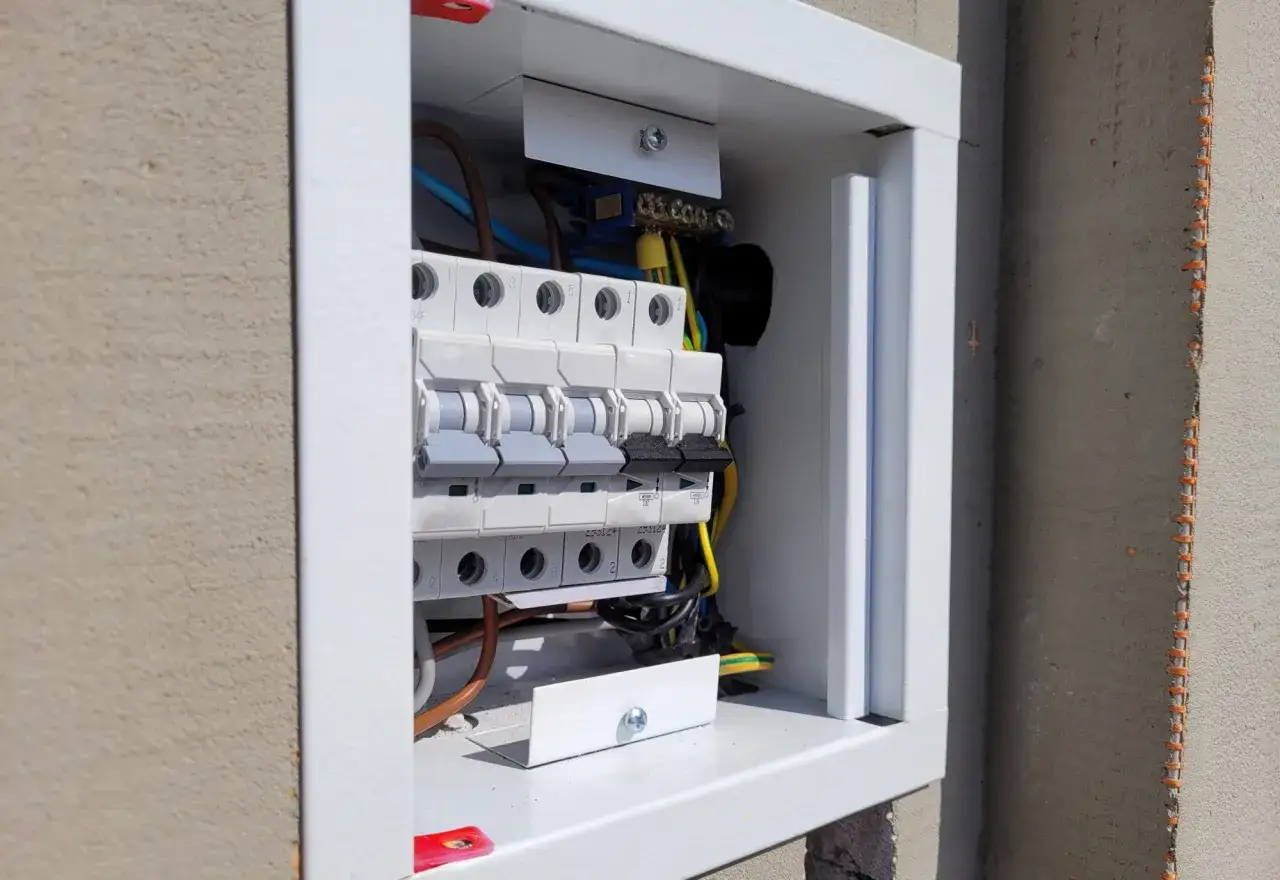

Den passenden RCD auswählen
| Ausführung | Typischer Einsatz | Worauf es ankommt |
|---|---|---|
| 2-poliger RCD | Einphasige Stromkreise mit 230 V | Außenleiter und Neutralleiter werden überwacht und geschaltet. |
| 4-poliger RCD | Drehstromanlagen mit 400 V | Drei Außenleiter und der Neutralleiter müssen passend geführt werden. |
| Typ A | Viele allgemeine Wohnungsstromkreise | Erkennt Wechsel- und pulsierende Gleichfehlerströme. |
| Typ F oder B | Bestimmte elektronische Geräte, Wechselrichter oder Antriebe | Die Auswahl richtet sich nach Gerät, Herstellerangabe und Fehlerstromform. |
| FI/LS | Einzelne wichtige Stromkreise | Verbindet Fehlerstrom- und Überstromschutz, kostet aber meist mehr Platz oder Geld. |
Ein Typ B ist nicht automatisch die beste Lösung für jede Wohnung. Bei Wärmepumpe, Wallbox, Photovoltaikanlage oder Frequenzumrichter können jedoch besondere Anforderungen gelten. Entscheidend ist die Herstellerangabe des angeschlossenen Geräts, nicht der Wunsch nach einem möglichst teuren Schalter.
Der Einbau läuft in klaren Prüfschritten ab
Arbeiten an der festen Elektroinstallation gehören in Deutschland grundsätzlich in die Hände eines eingetragenen Installationsunternehmens. § 13 der Niederspannungsanschlussverordnung verlangt, dass Errichtung, Änderung und Instandhaltung durch ein geeignet qualifiziertes Unternehmen erfolgen. Das ist keine reine Formalität, denn Fehler in der Verteilung können lebensgefährlich sein und Folgeschäden an Geräten verursachen.
- Bestandsaufnahme: Die Fachkraft prüft Verteilung, Netzform, Leiterquerschnitte, Vorsicherungen, vorhandene RCDs und die Zuordnung der Stromkreise.
- Freischalten: Die Anlage wird nach den fünf Sicherheitsregeln abgeschaltet, gegen Wiedereinschalten gesichert und auf Spannungsfreiheit geprüft.

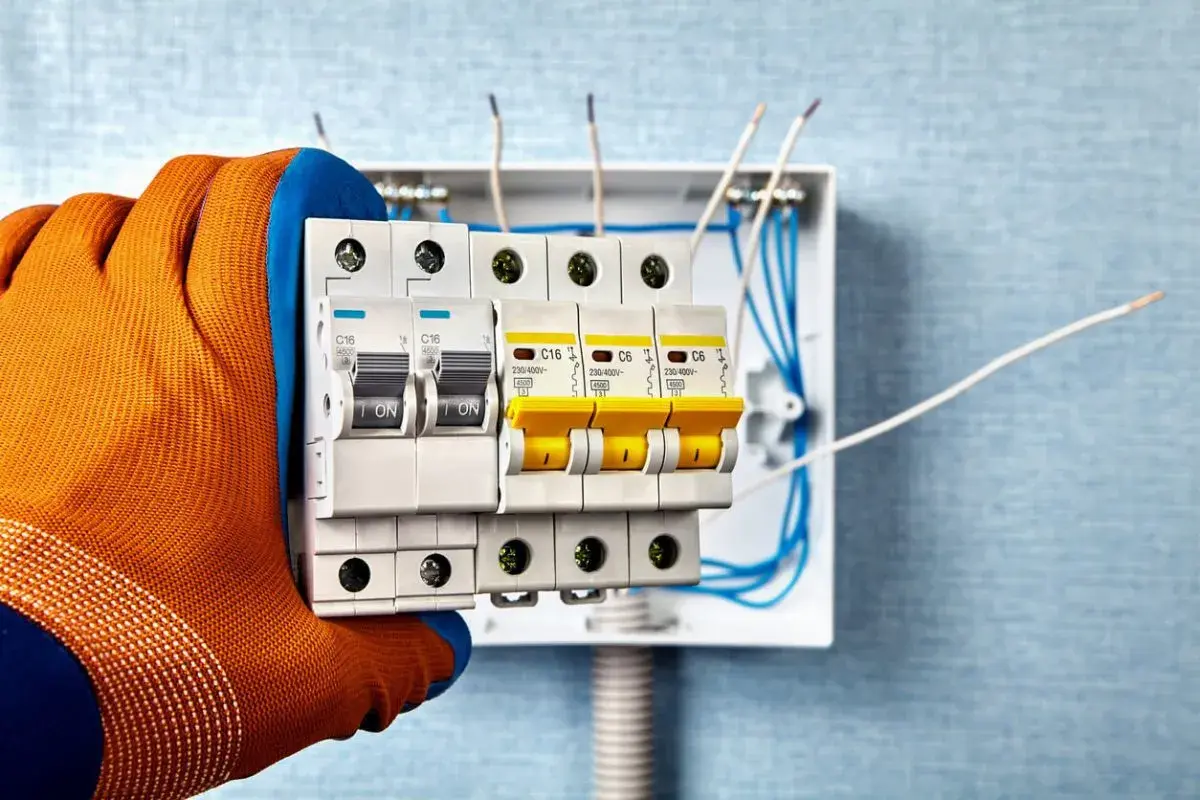

- Montage: Der RCD wird auf der Hutschiene montiert. Die Einspeise- und Abgangsseite müssen der Beschriftung und Montageanleitung des Herstellers entsprechen.
- Leiter zuordnen: Alle aktiven Leiter des geschützten Bereichs werden durch den RCD geführt. Der Schutzleiter wird nicht über das Gerät geleitet.
- Neutralleiter trennen: Hinter dem RCD erhält der zugehörige Neutralleiter eine eindeutige Zuordnung. Fremde N-Leiter oder alte Brücken werden entfernt beziehungsweise fachgerecht korrigiert.
- Überstromschutz prüfen: Der Nennstrom des RCD muss zur Vorsicherung und zur Anlage passen. Ein 40-A-RCD darf nicht ohne Prüfung mit einer beliebig größeren Vorsicherung betrieben werden.
- Messung und Kennzeichnung: Abschaltbedingungen, Isolationswiderstand, Schutzleiterdurchgängigkeit und Auslöseverhalten werden gemessen. Die Stromkreise werden anschließend sauber beschriftet.
Die genaue Klemmenbelegung unterscheidet sich je nach Hersteller und Bauform. Deshalb halte ich detaillierte Anschlussbilder aus dem Internet für eine schlechte Grundlage. Entscheidend sind das konkrete Gerät, das Netzsystem und die Messwerte, nicht die Kabelfarben auf einem fremden Foto.
Nachrüstung im Altbau hat besondere Grenzen
Bei einer modernen Unterverteilung ist der Einbau oft mit überschaubarem Aufwand möglich. Im Altbau kann dagegen schon die Prüfung der Leitungswege zeigen, dass ein einzelner RCD nicht genügt. Fehlt der Schutzleiter oder liegt noch klassische Nullung vor, müssen Leitungen, Abzweigdosen oder die gesamte Unterverteilung überarbeitet werden.
Ein weiterer Punkt ist die Aufteilung. Wird eine ganze Wohnung nur über einen einzigen RCD geführt, bleibt bei einem Fehler schnell alles dunkel. Die DKE weist deshalb auf eine Verteilung der Stromkreise auf mehrere RCDs hin. So bleiben beispielsweise Beleuchtung, Kühlschrank und wichtige Steckdosen eher verfügbar, wenn ein Außenstromkreis oder ein defektes Gerät den Schutzschalter auslöst.
Für eine einfache Nachrüstung in einer zugänglichen Verteilung liegen grobe Richtwerte im Jahr 2026 häufig bei 150 bis 300 Euro inklusive Arbeitszeit und Prüfung. Müssen mehrere RCDs, eine neue Unterverteilung oder zusätzliche Leitungen eingebaut werden, sind 500 bis 1.500 Euro realistisch. Bei fehlendem Schutzleiter oder umfassender Erneuerung kann der Aufwand deutlich höher liegen.
Ein günstiges Angebot sollte deshalb immer ausweisen, ob nur das Gerät montiert oder auch gemessen, dokumentiert und die vorhandene Anlage auf sichere Funktion geprüft wird. Gerade bei Altbauten ist der Prüfumfang oft wichtiger als der Preis des einzelnen FI-Schalters.
Nach dem Einbau zählt die Prüfung
Die Prüftaste am RCD ist ein sinnvoller Funktionstest für die Auslösemechanik. Sie zeigt aber nicht, ob die Abschaltzeit, der tatsächliche Auslösestrom und die gesamte Schutzmaßnahme normgerecht funktionieren. Dafür braucht die Elektrofachkraft ein geeignetes RCD-Prüfgerät.
Bei der Prüfung werden unter anderem Auslösestrom und Auslösezeit ermittelt. Zusätzlich können Isolationsfehler, vertauschte Leiter, fehlende Schutzleiterverbindungen oder unerwünschte Verbindungen zwischen Neutralleiter und Schutzleiter sichtbar werden. Löst ein neuer RCD sofort oder sporadisch aus, ist das deshalb nicht automatisch ein Defekt des Schalters.
Häufige Ursachen sind fehlerhafte Geräte, Feuchtigkeit, Netzfilter in mehreren Verbrauchern oder ein gemeinsam genutzter Neutralleiter. Ich empfehle, die Stromkreise einzeln zuzuschalten und den Fehler systematisch einzugrenzen, statt den RCD einfach wieder einzuschalten oder dauerhaft zu überbrücken.
Die Prüftaste sollte im laufenden Betrieb gemäß Herstellerangabe betätigt werden. In gewerblichen Anlagen gelten abhängig vom Einsatzbereich zusätzliche Prüf- und Dokumentationspflichten. Für private Haushalte bleibt trotzdem die Grundregel: Wenn der RCD bei der Prüftaste nicht abschaltet, muss eine Elektrofachkraft die Anlage prüfen.
Die richtige Entscheidung für die eigene Elektroverteilung
Für eine neue oder deutlich veränderte Elektroinstallation gehört ein 30-mA-RCD in vielen Stromkreisen zum erwartbaren Sicherheitsstandard. Bei einer unveränderten Altanlage ist die Lage differenzierter. Ein FI lässt sich nur dann sinnvoll nachrüsten, wenn Leiterführung, Schutzleiter, Netzform und Vorsicherung zusammenpassen.
Mein praktischer Rat ist deshalb klar: Vor dem Auftrag die Verteilung besichtigen lassen und schriftlich festhalten, welche Stromkreise geschützt werden, welcher RCD-Typ vorgesehen ist und welche Messungen nach der Montage enthalten sind. Eine fachgerecht geprüfte Teilnachrüstung ist meist sinnvoller als ein billig montierter Schalter, dessen Schutzwirkung niemand belastbar nachgewiesen hat.
