Wer zwei Solarmodule an einem Balkonkraftwerk betreiben oder eine bestehende Anlage erweitern möchte, steht schnell vor einer entscheidenden Frage: Soll die Verbindung in Reihe oder parallel erfolgen? Die richtige Wahl hängt von den Spannungs- und Stromgrenzen des Wechselrichters, der Ausrichtung und möglicher Verschattung ab. Ich zeige, welche Schaltung wann sinnvoll ist, worauf du beim Datenblatt achten musst und welche deutschen Leistungsgrenzen 2026 gelten.
Die passende Verschaltung entscheidet über Ertrag und Sicherheit
- Reihenschaltung: Die Spannung addiert sich, der Strom bleibt ungefähr gleich.
- Parallelschaltung: Die Spannung bleibt gleich, die Ströme addieren sich.
- Für typische Mikrowechselrichter: Meist wird jedes Modul an einen eigenen MPPT-Eingang angeschlossen.
- Bei Verschattung: Eine Parallelschaltung kann Ertragseinbußen durch unterschiedlich beleuchtete Module begrenzen.
- In Deutschland: Für die vereinfachten Steckersolargerät-Regeln gelten insgesamt höchstens 2.000 Wp Modulleistung und 800 VA Wechselrichterleistung.

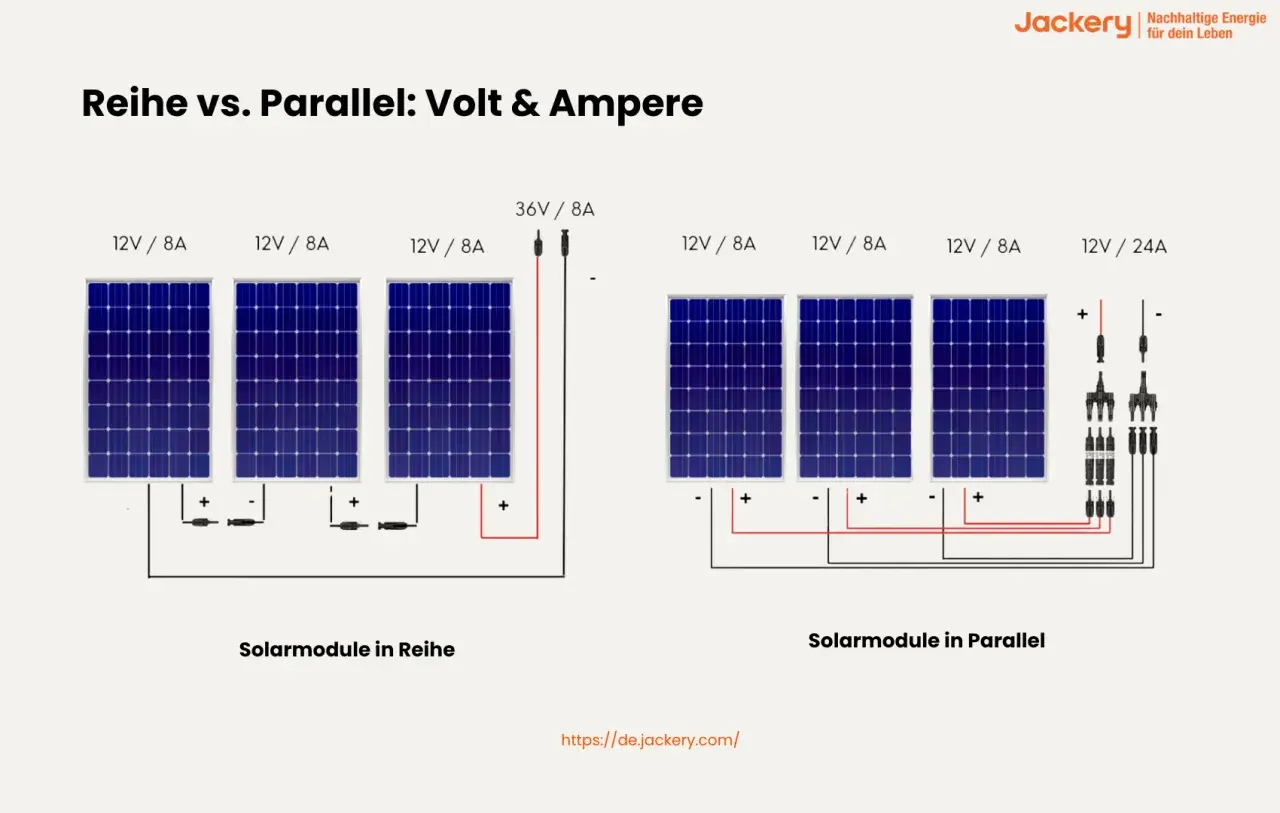

Reihe oder parallel bedeutet elektrisch etwas völlig anderes
Bei einer Reihenschaltung wird der Pluspol eines Moduls mit dem Minuspol des nächsten verbunden. Die Spannungen addieren sich, während die Stromstärke im gesamten Strang gleich bleibt. Zwei Module mit jeweils 40 Volt Betriebsspannung liefern somit ungefähr 80 Volt, aber weiterhin nur den Strom eines einzelnen Moduls.
Bei einer Parallelschaltung werden alle Pluspole und alle Minuspole zusammengeführt. Die Spannung bleibt auf dem Niveau eines Moduls, während sich die Stromstärken addieren. Aus zwei Modulen mit 40 Volt und jeweils 10 Ampere werden theoretisch 40 Volt und 20 Ampere.
| Merkmal | Reihenschaltung | Parallelschaltung |
|---|---|---|
| Spannung | Addiert sich | Bleibt ungefähr gleich |
| Stromstärke | Bleibt ungefähr gleich | Addiert sich |
| Typische Stärke | Höhere Spannung, geringerer Leitungsverlust | Bessere Anpassung bei unterschiedlichen Lichtverhältnissen |
| Typisches Risiko | Zu hohe Eingangsspannung oder Ertragsverlust durch ein schwaches Modul | Zu hoher Eingangsstrom am Wechselrichter |
Die Bezeichnungen werden häufig verwechselt, weil viele Balkonkraftwerke bereits zwei Module besitzen. Hat der Wechselrichter zwei getrennte MPPT-Eingänge, sind die Module normalerweise nicht miteinander verschaltet. Jedes Panel arbeitet dann an seinem eigenen Eingang und wird vom Wechselrichter separat geregelt. Das ist oft die technisch sauberste Lösung.
Wann eine Reihenschaltung sinnvoll sein kann
Eine Reihenschaltung passt vor allem zu einem Wechselrichter, der ausdrücklich für einen entsprechenden PV-String ausgelegt ist. Der Vorteil liegt in der höheren Eingangsspannung. Dadurch kann der Wechselrichter seinen optimalen Arbeitsbereich erreichen, und bei längeren DC-Leitungen sinken die relativen Leitungsverluste.
Bei klassischen Dachanlagen ist diese Lösung üblich. Bei kleinen Balkon-Wechselrichtern ist sie jedoch nicht automatisch richtig. Viele Geräte arbeiten mit Eingangsspannungen von weniger als 60 oder 100 Volt. Zwei moderne Module können im Leerlauf bereits zusammen nahe an oder über dieser Grenze liegen. An kalten, sonnigen Tagen steigt die Leerlaufspannung zusätzlich an.
Für eine einfache Prüfung rechne ich nicht nur mit der Betriebsspannung des Moduls, sondern mit der Leerlaufspannung Voc. Ein Beispiel macht den Unterschied deutlich:
- Ein Modul besitzt 49 Volt Voc und 41 Volt Betriebsspannung.
- Zwei Module in Reihe ergeben rund 98 Volt Voc und 82 Volt Betriebsspannung.
- Liegt der zulässige Eingang des Wechselrichters bei 60 Volt, ist diese Verbindung unzulässig.
Ein weiterer Nachteil zeigt sich bei Verschattung. In einer Reihenschaltung fließt durch alle Module derselbe Strom. Wird ein Panel durch einen Balkonüberstand oder einen Baum deutlich abgeschattet, kann es den gesamten Strang bremsen. Das schwächste Modul bestimmt dann weitgehend den nutzbaren Strom.
Ich würde zwei unterschiedlich ausgerichtete Module, etwa eines nach Osten und eines nach Süden, nicht ohne genaue Prüfung in Reihe verbinden. Auch Module mit deutlich verschiedenen elektrischen Kennwerten gehören nicht in denselben String. Eine Reihenschaltung ist daher nur dann sinnvoll, wenn Module, Ausrichtung und Wechselrichter gut zusammenpassen.
Warum die Parallelschaltung am Balkon oft praktischer ist
Bei einer Parallelschaltung bleibt die Spannung niedrig und entspricht ungefähr der Spannung eines einzelnen Moduls. Das passt bei vielen Balkon-Speichern und Mikrowechselrichtern besser zum zulässigen Eingang. Gleichzeitig kann jedes Modul bei einer anderen Ausrichtung oder teilweiser Verschattung seinen eigenen Beitrag leisten.
Ein Ost-West-Aufbau ist ein typisches Beispiel. Das Ostmodul liefert morgens mehr, während das Westmodul am Nachmittag stärker wird. Parallel angeschlossene Module können diese unterschiedlichen Erzeugungszeiten besser nutzen, sofern der Wechselrichter den zusätzlichen Strom am Eingang verkraftet.
Der entscheidende Prüfwert ist der maximale Eingangsstrom. Haben zwei Module jeweils einen Kurzschlussstrom von 13 Ampere, können am gemeinsamen Eingang theoretisch bis zu 26 Ampere auftreten. Unterstützt der Wechselrichter dort nur 15 Ampere, darfst du die Module nicht einfach mit einem Y-Kabel zusammenstecken.
Manche Hersteller erlauben einen etwas höheren Modulstrom, weil der Wechselrichter den tatsächlich aufgenommenen Strom begrenzt. Darauf würde ich mich aber nur verlassen, wenn es ausdrücklich im Datenblatt steht. Maßgeblich sind immer die Angaben für maximale Eingangsspannung, maximalen Eingangsstrom und MPPT-Bereich.
Auch bei der Parallelschaltung sollten die Module elektrisch zueinander passen. Besonders wichtig sind eine ähnliche Betriebsspannung und möglichst gleiche Modultechnik. Werden alte und neue Panels mit stark abweichenden Kennwerten kombiniert, kann das leistungsstärkere Modul seinen Vorteil nicht vollständig ausspielen.
Der Wechselrichter gibt die Spielregeln vor
Vor dem Anschließen sehe ich mir zuerst das Typenschild und das vollständige Datenblatt des Wechselrichters an. Nicht die maximale Modulleistung allein entscheidet, sondern das Zusammenspiel aus MPPT-Spannungsbereich, maximaler Eingangsspannung und Eingangsstrom.
Eigene MPPT-Eingänge richtig nutzen
Ein MPPT ist ein elektronischer Eingang, der den Arbeitspunkt eines Solarmoduls laufend optimiert. Besitzt der Mikrowechselrichter zwei MPPTs, wird normalerweise jedes Modul einzeln angeschlossen. Dadurch kann der Wechselrichter ein verschattetes oder anders ausgerichtetes Panel unabhängig vom zweiten Modul regeln.
In diesem Fall ist weder eine zusätzliche Reihenschaltung noch eine Parallelschaltung nötig. Ein Y-Kabel an einem Eingang kann die separate Regelung sogar zunichtemachen. Zwei Buchsen bedeuten nicht automatisch, dass sie beliebig kombiniert werden dürfen.
Y-Kabel und Adapter nicht blind verwenden
Ein Y-Kabel verbindet zwei Module parallel. Es darf nur eingesetzt werden, wenn der betreffende Eingang dafür freigegeben ist. Achte außerdem auf passende Steckverbinder, korrekte Polarität, ausreichenden Leitungsquerschnitt und eine für den Außenbereich geeignete Ausführung.
Stecker unter Last zu trennen, halte ich für einen unnötigen und gefährlichen Fehler. PV-Module liefern bei Licht weiterhin Gleichspannung. Vor Änderungen muss die Anlage entsprechend der Herstelleranleitung spannungsfrei gemacht werden. Beschädigte Kabel, lose Steckkontakte oder improvisierte Klemmen gehören nicht an eine Balkon-PV-Anlage.
Lesen Sie auch: Balkonkraftwerk speist nicht ein? Die häufigsten Ursachen
Ein Rechenbeispiel aus der Praxis
Angenommen, ein Modul hat folgende Werte:
- Leerlaufspannung Voc: 49 V
- MPP-Spannung: 41 V
- Kurzschlussstrom Isc: 13 A
- MPP-Strom: 10,5 A
In Reihe entstehen etwa 98 V Leerlaufspannung und 41 beziehungsweise 49 Volt Stromstärke bleibt unverändert. Parallel bleiben es etwa 49 Volt, während der Kurzschlussstrom theoretisch auf 26 Ampere steigt. Welche Variante zulässig ist, entscheidet allein der Wechselrichter. Zusätzlich muss bei der Reihenschaltung ein Sicherheitsaufschlag für niedrige Außentemperaturen eingeplant werden.
Was bei mehreren Balkonkraftwerken und der deutschen Grenze zählt
Die Verschaltung der Module ist nur die DC-Seite. Werden mehrere komplette Balkonkraftwerke mit jeweils eigenem Wechselrichter betrieben, speisen diese auf der AC-Seite in dasselbe Hausnetz ein. Das ist etwas anderes als zwei Module parallel an einem PV-Eingang. Die Wechselrichterausgänge dürfen nicht einfach untereinander verbunden oder mit selbst gebauten Kabeln zusammengeführt werden.
Für die vereinfachten Sonderregeln für Steckersolargeräte gelten in Deutschland insgesamt höchstens 2.000 Watt installierte Modulleistung und 800 VA Wechselrichterleistung. Werden mehrere Geräte hinter derselben Entnahmestelle betrieben, werden ihre Werte zusammengerechnet. Ein zweiter Wechselrichter mit 600 VA kann deshalb dazu führen, dass die 800-VA-Grenze überschritten wird.
Entscheidend ist die technisch mögliche Maximalleistung des Wechselrichters. Eine bloße Software-Drosselung auf 800 VA macht ein Gerät mit beispielsweise 900 VA nicht automatisch zu einem Wechselrichter innerhalb der vereinfachten Grenze. Bei der Modulleistung zählt ebenfalls die tatsächlich installierte beziehungsweise vom Hersteller angegebene Spitzenleistung.
Das Steckersolargerät muss außerdem im Marktstammdatenregister angemeldet werden. Ein alter rückwärtslaufender Zähler wird gegebenenfalls ersetzt, der Betrieb darf nach der Anmeldung jedoch grundsätzlich schon vorher beginnen. Für die konkrete Anschlussart und die Hausinstallation bleiben die technischen Vorgaben des Herstellers und der Elektroinstallation maßgeblich.
Wer deutlich mehr Leistung, mehrere Wechselrichter oder einen festen Anschluss plant, verlässt schnell den einfachen Steckersolargerät-Rahmen. Dann sollte ein Elektrofachbetrieb die Anlage prüfen. Das betrifft besonders ältere Installationen, lange Leitungswege, Mehrfachsteckdosen und Stromkreise mit hoher Dauerlast.
Meine Entscheidungshilfe für die richtige Verbindung
Für die meisten kleinen Anlagen ist meine Faustregel einfach: Jedes Modul an einen eigenen MPPT-Eingang, sofern der Wechselrichter dafür vorgesehen ist. Gibt es nur einen Eingang, prüfe ich zuerst, ob eine Parallel- oder Reihenschaltung laut Datenblatt erlaubt ist.
- Reihe wählen: wenn der Wechselrichter die addierte Spannung sicher verträgt, die Module gleich ausgerichtet sind und kaum Verschattung auftritt.
- Parallel wählen: wenn die Eingangsspannung niedrig bleiben muss oder die Module zu unterschiedlichen Zeiten und in verschiedenen Richtungen Sonne bekommen.
- Keine Eigenlösung: wenn Spannungs-, Strom- oder Steckerverträglichkeit unklar sind.
Vor dem ersten Einstecken prüfe ich die vier wichtigsten Werte in dieser Reihenfolge. Erstens muss die maximale Leerlaufspannung der Verschaltung unter der Eingangsspannungsgrenze bleiben. Zweitens darf der kombinierte Strom den zulässigen Eingangsstrom nicht überschreiten. Drittens müssen die Module mechanisch sicher befestigt und die Leitungen vor Zug, Scheuerstellen und Feuchtigkeit geschützt sein. Viertens muss die Ausgangsleistung des Wechselrichters zum rechtlichen Rahmen passen.
Die beste Schaltung ist die, die zum Balkon passt
Ein pauschales „immer Reihe“ oder „immer parallel“ führt bei Balkonkraftwerken schnell zu Fehlentscheidungen. Reihenschaltungen erhöhen die Spannung, Parallelschaltungen erhöhen den Strom, und beide verändern damit die Anforderungen an den Wechselrichter. Bei unterschiedlichen Lichtverhältnissen ist eine getrennte MPPT-Regelung meist die eleganteste Lösung.
Wenn die Daten auf dem Typenschild nicht eindeutig sind, würde ich die Module nicht testweise umstecken. Ein kurzer Abgleich mit dem Wechselrichter-Handbuch oder eine Prüfung durch eine Elektrofachkraft kostet deutlich weniger als ein beschädigter Wechselrichter oder eine unsichere Gleichstromverbindung. Genau diese sorgfältige Kompatibilitätsprüfung entscheidet am Ende darüber, ob die Balkon-PV zuverlässig arbeitet und ihren erwarteten Ertrag tatsächlich liefert.
