Auf einem Satteldach erzeugen Ost- und Westseite ihren höchsten Solarstromertrag zu unterschiedlichen Tageszeiten. Dadurch braucht eine solche Photovoltaikanlage häufig keinen Wechselrichter, der die gesamte Modulspitzenleistung gleichzeitig verarbeiten kann. Ich zeige, wie ich die passende Größe bestimme, Strings und MPP-Tracker aufteile und typische Planungsfehler vermeide.
Die passende Wechselrichtergröße folgt dem Tagesverlauf, nicht nur der kWp-Zahl
- Unterdimensionierung: Bei einem ausgewogenen Ost-West-Dach ist ein DC/AC-Verhältnis von etwa 1,2 bis 1,4 oft plausibel.
- MPP-Tracker: Ost und West sollten meist an getrennten Trackern betrieben werden.
- Stringprüfung: Entscheidend sind neben der Leistung auch Spannung, Strom und Stringlänge.
- Ertrag: Die flachere Tageskurve verbessert häufig den Eigenverbrauch, auch wenn die Südspitze fehlt.
- Grenzen: Verschattung, Dachneigung, ungleiche Flächen und ein Batteriespeicher verändern die optimale Auslegung.

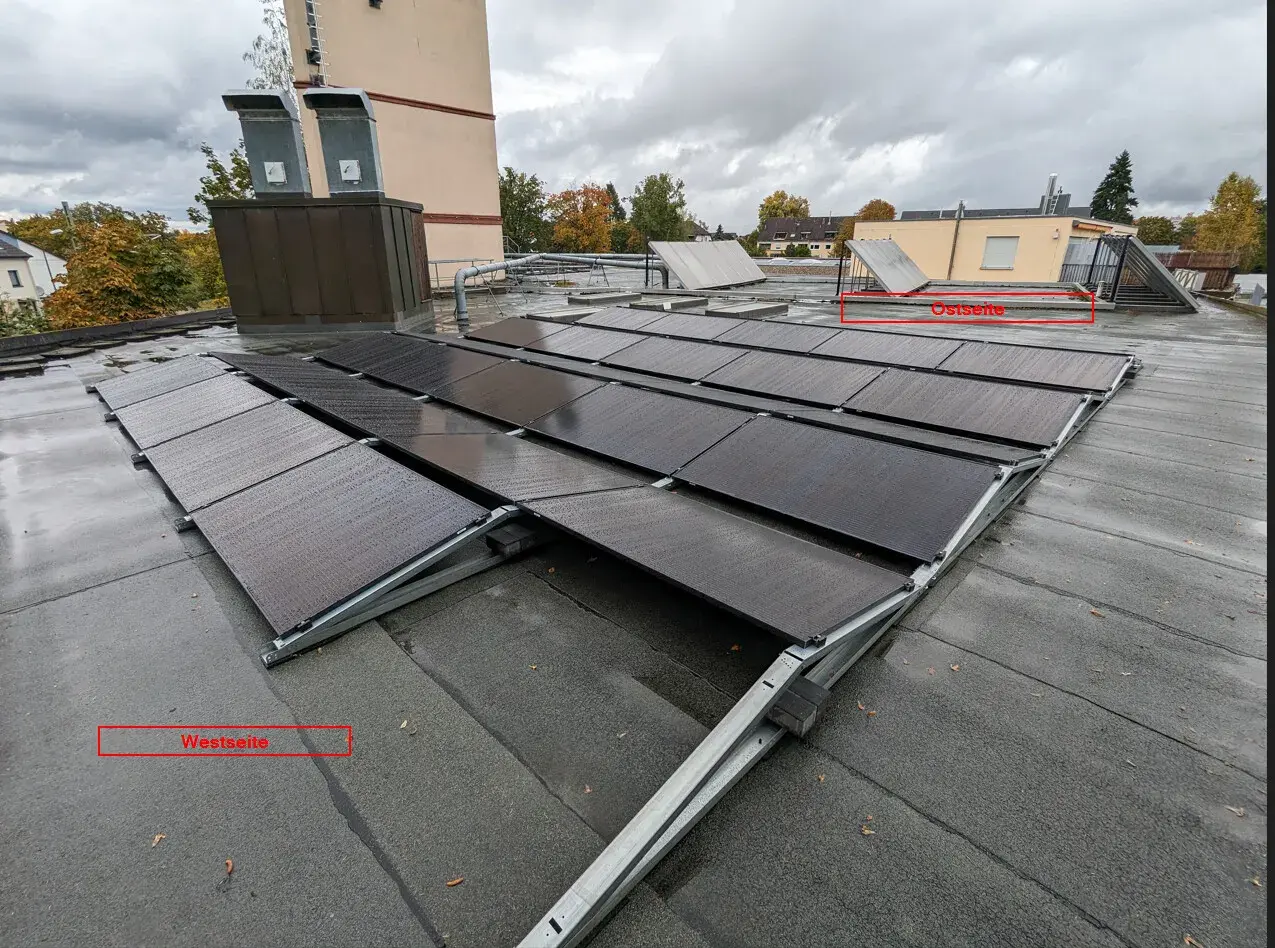

Warum ein Ost-West-Dach den Wechselrichter entlastet
Auf der Ostseite beginnt die Erzeugung früh am Morgen und erreicht ihren Schwerpunkt vor Mittag. Die Westseite liefert dagegen erst später deutlich mehr Leistung. Beide Modulflächen erreichen ihre Spitzen daher normalerweise nicht gleichzeitig, obwohl ihre installierte Leistung zusammengezählt wird.
Genau deshalb ist die Summe der Modulleistungen nicht automatisch die notwendige AC-Leistung des Wechselrichters. Ein Dach mit 12 kWp, davon 6 kWp Ost und 6 kWp West, verhält sich leistungstechnisch anders als ein 12-kWp-Generator mit reiner Südausrichtung. Die Ost-West-Anlage liefert über viele Stunden eine breitere, niedrigere Erzeugungskurve.
Das bringt zwei praktische Vorteile. Erstens kann der Wechselrichter kleiner gewählt werden, ohne zwangsläufig viel Energie durch sogenanntes Clipping zu verlieren. Dabei begrenzt das Gerät kurzzeitig die PV-Leistung, wenn mehr Gleichstrom ankommt, als es auf der AC-Seite abgeben kann. Zweitens passt die Erzeugung oft besser zum Verbrauch am Morgen und am späten Nachmittag.
Ich halte die Ost-West-Ausrichtung deshalb nicht für eine Notlösung, sondern für eine sinnvolle Systementscheidung, wenn der Eigenverbrauch wichtig ist oder die Dachfläche möglichst vollständig genutzt werden soll. Die geringere Mittagsspitze ist in vielen Wohngebäuden sogar ein Vorteil.
So berechne ich die passende Wechselrichterleistung
Für eine erste Prüfung teile ich die installierte Modulleistung in kWp durch die AC-Nennleistung des Wechselrichters in kW. Das Ergebnis ist der Überbelegungsfaktor. Bei 12 kWp Modulen und einem 10-kW-Wechselrichter ergibt sich beispielsweise 12 ÷ 10 = 1,2 beziehungsweise 120 Prozent.
Bei einem gleichmäßig belegten Ost-West-Dach rechne ich zunächst häufig mit einem Faktor von 1,2 bis 1,4. Das ist kein automatischer Freibrief für jede Anlage, sondern ein sinnvoller Startpunkt für die Auslegung. Bei flacher Dachneigung und gleich großen Teilflächen kann auch eine stärkere Überbelegung technisch sinnvoll sein, sie muss aber mit den Datenblättern und einer Ertragssimulation geprüft werden.
| PV-Leistung | Aufteilung | Erste plausible AC-Größe | Einordnung |
|---|---|---|---|
| 12 kWp | 6 kWp Ost / 6 kWp West | 10 kW | Ausgewogene Auslegung mit 120 Prozent |
| 16,8 kWp | 8,4 kWp Ost / 8,4 kWp West | 12 kW | Deutlich überbelegt, bei geeigneter Anlage plausibel |
| 20 kWp | 10 kWp Ost / 10 kWp West | 15 kW | Moderate Unterdimensionierung mit 133 Prozent |
Diese Werte zeigen die Rechenlogik, ersetzen aber keine Anlagenprüfung. Ein stark verschattetes Dach, eine sehr steile Dachfläche oder eine deutlich größere Westseite kann den optimalen Wert verschieben. Bei ungleichen Teilflächen orientiere ich mich nicht am Durchschnitt, sondern prüfe die stärkere Dachseite und ihre mögliche Spitzenleistung separat.
Was bei der Unterdimensionierung wirklich verloren geht
Leistungsverluste entstehen nur dann, wenn der Generator tatsächlich mehr liefern möchte, als der Wechselrichter verarbeiten kann. Das passiert bei Ost-West-Anlagen seltener und meist nur für kurze Zeit. Kühle, klare Frühlingstage können trotzdem hohe Spitzen erzeugen, weshalb ich Clipping niemals pauschal mit „praktisch null“ ansetze.
Eine Simulationssoftware berücksichtigt Dachneigung, Azimut, Standort, Wetterdaten, Verschattung und Wechselrichterkennlinie. In einer belastbaren Planung sollte der erwartete Jahresverlust durch die Begrenzung transparent in Kilowattstunden oder Prozent ausgewiesen werden. Erst dann lässt sich beurteilen, ob die Ersparnis durch ein kleineres Gerät den möglichen Ertragsverlust rechtfertigt.

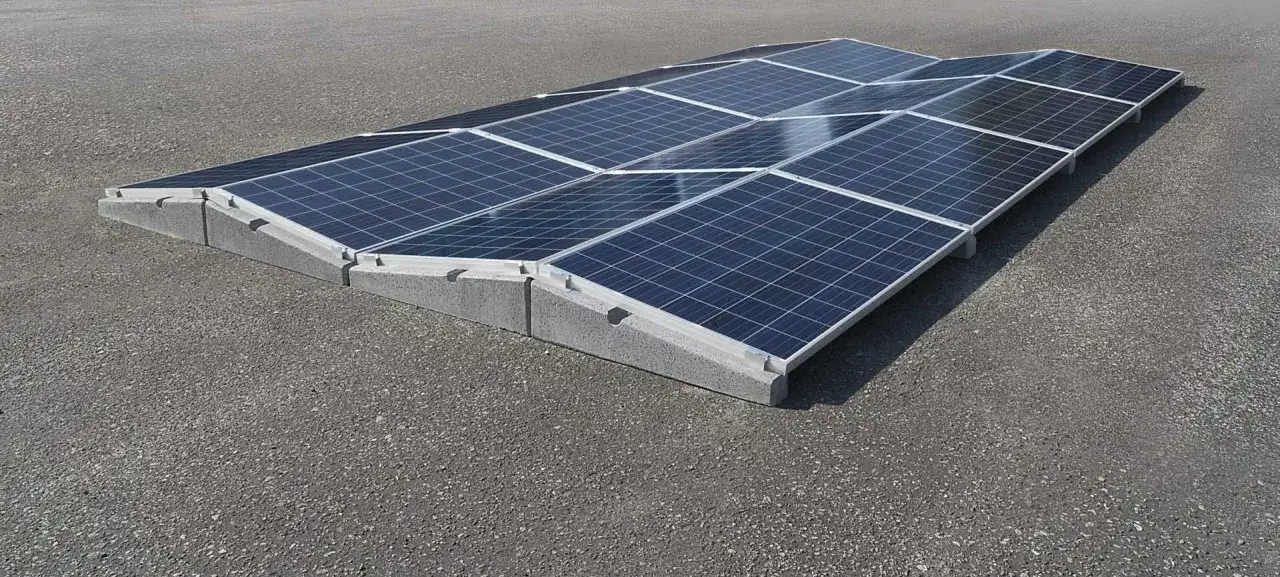

MPP-Tracker und Strings richtig aufteilen
Ein MPP-Tracker, kurz MPPT, sucht laufend den elektrischen Arbeitspunkt, bei dem ein PV-String seine höchste Leistung abgibt. Da Ost und West zu unterschiedlichen Zeiten und mit unterschiedlichen Einstrahlungsbedingungen arbeiten, ist die Standardlösung ein eigener MPP-Tracker je Ausrichtung.
Bei einem Wechselrichter mit zwei Trackern kommt beispielsweise der Ost-String an MPPT 1 und der West-String an MPPT 2. So kann das Gerät morgens und nachmittags jeweils den passenden Arbeitspunkt wählen. Mehrere Strings derselben Ausrichtung dürfen oft parallel an einem Tracker liegen, sofern der maximale Eingangsstrom des Geräts nicht überschritten wird.
Diese elektrischen Werte prüfe ich immer
- Maximale DC-Spannung: Die Leerlaufspannung des Strings muss auch bei tiefen Temperaturen unter dem zulässigen Wechselrichterwert bleiben.
- MPPT-Spannungsbereich: Die Stringspannung muss bei hoher Modultemperatur noch im Arbeitsbereich des Trackers liegen.
- Eingangsstrom: Parallele Strings addieren ihre Ströme. Der zulässige Strom pro Eingang und Tracker darf nicht überschritten werden.
- Stringlänge: Zu wenige Module können dazu führen, dass der Wechselrichter bei schwacher Einstrahlung spät startet oder den optimalen Bereich verlässt.
- Verschattung: Ein teilweise verschatteter String sollte nicht unkritisch mit einem unverschatteten String parallel geschaltet werden.
Ein häufiger Fehler besteht darin, nur die kWp-Zahl zu betrachten. Ich sehe in Angeboten immer wieder eine passende AC-Leistung, aber keine nachvollziehbare Prüfung von Voc, Vmp und Eingangsstrom. Ohne diese Werte bleibt die Auslegung unvollständig, selbst wenn die Leistung auf dem Papier stimmt.
Ein Wechselrichter oder zwei Geräte
Für ein klassisches Einfamilienhaus reicht meist ein dreiphasiger Wechselrichter mit mindestens zwei geeigneten MPP-Trackern. Zwei separate Geräte können sinnvoll werden, wenn die Dachflächen stark unterschiedlich groß sind, verschiedene Verschattungen aufweisen oder später unabhängig erweitert werden sollen.
| Variante | Stärke | Grenze | Geeignet für |
|---|---|---|---|
| Ein Wechselrichter mit zwei MPPT | Gute Regelung, kompakte Installation, meist wirtschaftlich | Tracker- und Stromgrenzen müssen passen | Ausgewogene Ost-West-Dächer |
| Zwei Wechselrichter | Unabhängige Auslegung und bessere Trennung bei Verschattung | Mehr Geräte, Verkabelung und Installationsaufwand | Große oder stark unterschiedliche Dachflächen |
| Ost und West parallel an einem MPPT | Kann bei passender Symmetrie kostengünstig sein | Nur unter engen technischen Bedingungen sinnvoll | Gleich lange, gleich geneigte und unverschattete Strings |
Die Parallelschaltung von Ost und West an einem einzigen Tracker ist kein allgemeiner Standard, aber auch nicht grundsätzlich falsch. Sie kann funktionieren, wenn die Strings gleich viele Module, denselben Modultyp und dieselbe Neigung haben, keine relevante Verschattung vorliegt und der Eingangsstrom sicher passt. Bei ungleichen Stringlängen oder wechselnder Verschattung bevorzuge ich getrennte Tracker.
Herstellerunterlagen nennen für bestimmte symmetrische Polystring-Konfigurationen sehr geringe Mismatch-Verluste und eine kleinere notwendige Wechselrichterleistung. Diese Angaben gelten jedoch nur für die dort beschriebenen Randbedingungen. Ich würde eine solche Lösung nie allein mit einer allgemeinen Faustregel begründen.
Speicher, Eigenverbrauch und Netzanschluss mitdenken
Ein Batteriespeicher verändert die Auslegung, weil der Wechselrichter möglicherweise gleichzeitig PV-Leistung umwandeln, Hausverbrauch versorgen und die Batterie laden soll. Bei Hybridgeräten teilen sich diese Funktionen oft interne Leistungsgrenzen. Ein 10-kW-Gerät bedeutet deshalb nicht automatisch, dass 10 kW PV-Leistung plus 10 kW Batterieladung gleichzeitig möglich sind.
Für ein Wohnhaus mit Wärmepumpe, Wallbox oder hohem Abendverbrauch kann die breitere Ost-West-Erzeugung den Speicher entlasten. Gleichzeitig sollte der Speicher nicht als Begründung für eine beliebig kleine Wechselrichterleistung dienen. Entscheidend bleibt, welche Leistung im Alltag direkt genutzt, gespeichert oder ins Netz eingespeist werden soll.
Beim Netzanschluss zählt nicht nur die Modulrichtung, sondern vor allem die elektrische AC-Leistung und die konkrete Ausführung. In Deutschland ist aktuell die VDE-AR-N 4105:2026-03 für den Anschluss von Erzeugungsanlagen am Niederspannungsnetz maßgeblich. Hinzu kommen die Technischen Anschlussbedingungen des jeweiligen Netzbetreibers.
Die Anmeldung, der Netz- und Anlagenschutz sowie die DC-Installation gehören in die Hände eines Elektrofachbetriebs. Das gilt auch dann, wenn die PV-Leistung wegen der Ost-West-Verteilung vergleichsweise niedrig begrenzt wird. Die geringere Mittagsspitze ändert nichts an den Anforderungen an Schutz, Leitungen und Dokumentation.
Lesen Sie auch: Photovoltaik richtig ausrichten - Süd oder Ost-West?
Typische Fehler bei der Planung
- Die Modulspitzenleistungen werden einfach addiert, ohne den Tagesverlauf zu betrachten.
- Ost und West landen am falschen Tracker oder werden ohne Prüfung parallel geschaltet.
- Die maximale DC-Spannung bei Frost wird nicht berechnet.
- Verschattung wird nur auf Modulebene betrachtet, obwohl die Stringverschaltung den größeren Verlust verursacht.
- Eine spätere Erweiterung wird versprochen, obwohl Tracker, Strom oder DC-Spannung bereits ausgeschöpft sind.
- Der Speicher wird überdimensioniert, obwohl der zusätzliche Solarstrom überwiegend im Sommer ungenutzt bleiben würde.
Gerade der letzte Punkt wird häufig unterschätzt. Eine technisch mögliche Erweiterung ist nicht automatisch eine gute Erweiterung. Ich würde immer dokumentieren lassen, welche Eingänge frei bleiben, welche Modulanzahl später ergänzt werden kann und ob der Netzanschluss die zusätzliche AC-Leistung zulässt.
Meine Entscheidungsregel für die Ost-West-Auslegung
Ich beginne mit der realen Dachbelegung und nicht mit einer bevorzugten Wechselrichtergröße. Danach teile ich Ost und West sauber auf, prüfe Spannung und Strom anhand der konkreten Modul- und Gerätedaten und simuliere die erwartete Leistungskurve.
Für ein gleichmäßig belegtes Dach ist ein Wechselrichter mit rund 70 bis 85 Prozent der installierten DC-Leistung häufig ein sinnvoller Prüfbereich. Ob eher 70, 80 oder 85 Prozent passen, hängt von Dachneigung, Verschattung, Standort, Speicher und Verbrauch ab.
Mein praktischer Maßstab lautet deshalb: so klein wie sinnvoll, so groß wie technisch und wirtschaftlich begründet. Eine gute Ost-West-Anlage erkennt man nicht an einer extremen Unterdimensionierung, sondern daran, dass Ertrag, Eigenverbrauch, Geräteleistung und Netzanschluss zusammenpassen.
