Ob Büro, Lagerhalle oder Produktionsbetrieb: Eine Brandmeldeanlage muss mehr leisten, als nur Rauch zu erkennen. Ich ordne den technischen Aufbau von der Detektion über die Brandmelderzentrale bis zur Alarmweiterleitung ein und zeige, welche Komponenten, Meldertypen, Normen und Wartungsschritte in Deutschland wirklich zählen.
Die Sicherheit entsteht aus dem Zusammenspiel mehrerer Ebenen
- Komponenten: Brandmelder, Brandmelderzentrale, Energieversorgung, Leitungsnetz, Alarmierung und Schnittstellen bilden eine Einheit.
- Signalweg: Ein Melder erkennt eine Kenngröße, die Zentrale bewertet sie und löst definierte Maßnahmen aus.
- Melderwahl: Rauch, Wärme, Flamme, Staub oder Dampf bestimmen, welcher Melder geeignet ist.
- Planung: DIN 14675, DIN VDE 0833-2, die EN-54-Reihe und örtliche Anschlussbedingungen müssen zusammen betrachtet werden.
- Betrieb: Üblich sind vierteljährliche Inspektionen, eine jährliche Wartung und eine lückenlose Dokumentation.

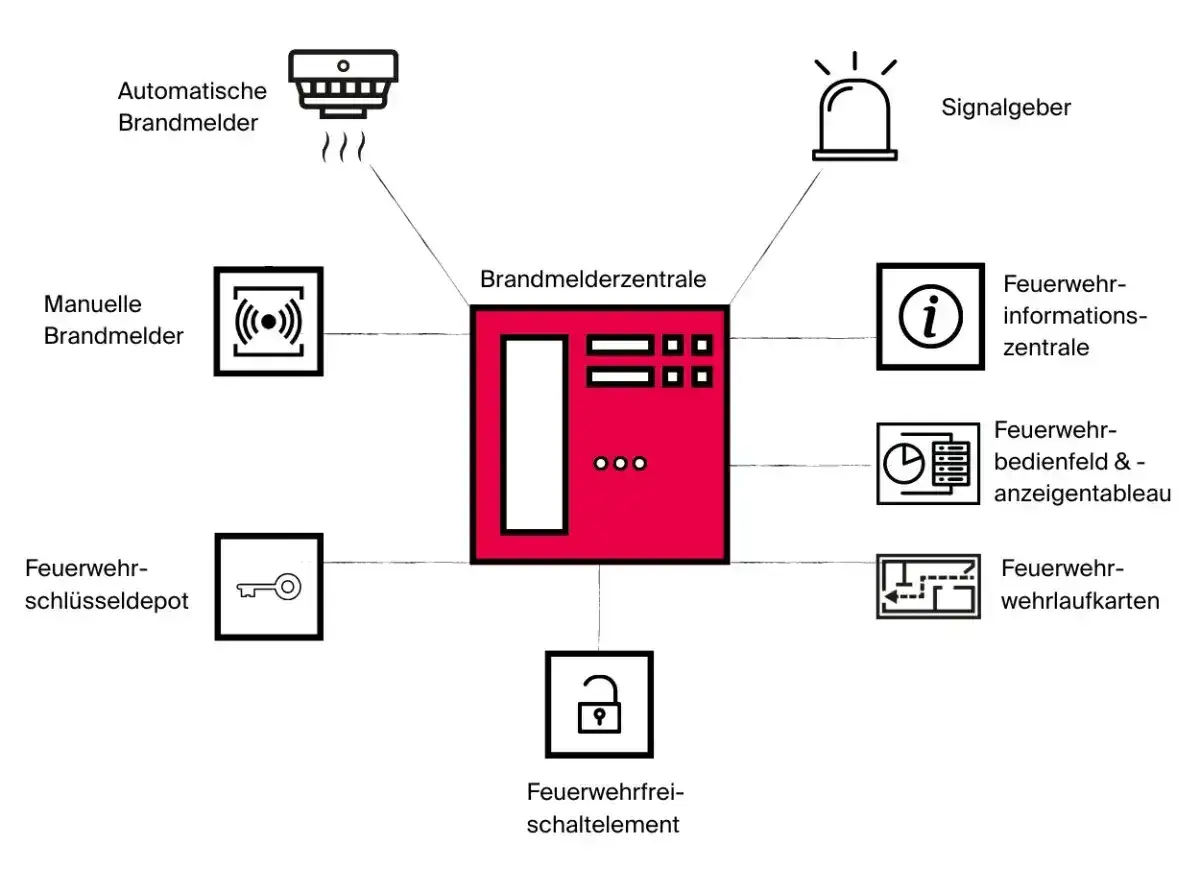

Aus welchen Bauteilen eine Brandmeldeanlage besteht
Eine BMA, also eine Brandmeldeanlage, ist kein einzelnes Gerät. Sie besteht aus einer Überwachungskette, in der Melder, Zentrale, Alarmierung und angeschlossene Brandschutztechnik miteinander arbeiten.
| Komponente | Aufgabe |
|---|---|
| Automatische Brandmelder | Erkennen Rauch, Wärme, Flammen oder andere Brandkenngrößen. |
| Handfeuermelder | Ermöglichen die manuelle Alarmmeldung durch Personen. |
| Brandmelderzentrale | Wertet Meldungen aus, zeigt Alarm und Störung an und steuert weitere Funktionen. |
| Energieversorgung | Versorgt die Anlage mit Netzspannung und hält sie bei Ausfall über Akkumulatoren betriebsbereit. |
| Alarmierungseinrichtungen | Warnen Personen akustisch, optisch oder per Sprachdurchsage. |
| Übertragungseinrichtung | Übermittelt einen Alarm an eine ständig besetzte Stelle oder an die Feuerwehrleitstelle. |
| Feuerwehrperipherie | Unterstützt Einsatzkräfte beim Auffinden, Bedienen und Abschalten der Anlage. |
| Steuer- und Schnittstellenmodule | Schalten beispielsweise Rauchabzüge, Aufzüge, Lüftungen, Türen oder Löschanlagen. |
Das Herzstück ist die Brandmelderzentrale. Sie enthält unter anderem die Verarbeitungseinheit, Anschaltbaugruppen, Bedien- und Anzeigeelemente sowie die Energieversorgung. Eine häufige Fehlannahme besteht darin, die Zentrale mit der gesamten Anlage gleichzusetzen. Tatsächlich ist sie nur der zentrale Knotenpunkt eines deutlich größeren Systems.
Zum Leitungsnetz gehören Melderlinien, Ringleitungen, Übertragungswege und die Verbindungen zu externen Einrichtungen. Bei bauordnungsrechtlich geforderten Anlagen müssen diese Verbindungen so geplant werden, dass Leitungsunterbrechungen und Kurzschlüsse erkannt werden und nicht unbemerkt zum Ausfall führen.
Die Rolle der Feuerwehrperipherie
In vielen aufgeschalteten Anlagen befinden sich neben der Zentrale ein Feuerwehr-Anzeigetableau und ein Feuerwehr-Bedienfeld. Das Anzeigetableau liefert Einsatzkräften die wichtigsten Informationen, während das Bedienfeld definierte Bedienvorgänge ermöglicht.
Je nach örtlichen Anschlussbedingungen kommen außerdem ein Feuerwehr-Schlüsseldepot, ein Freischaltelement, Feuerwehr-Laufkarten oder eine Feuerwehr-Einsprechstelle hinzu. Welche Ausführung verlangt wird, legt nicht allein der Hersteller fest. Entscheidend sind das Brandmelde- und Alarmierungskonzept sowie die Vorgaben der zuständigen Brandschutzdienststelle.

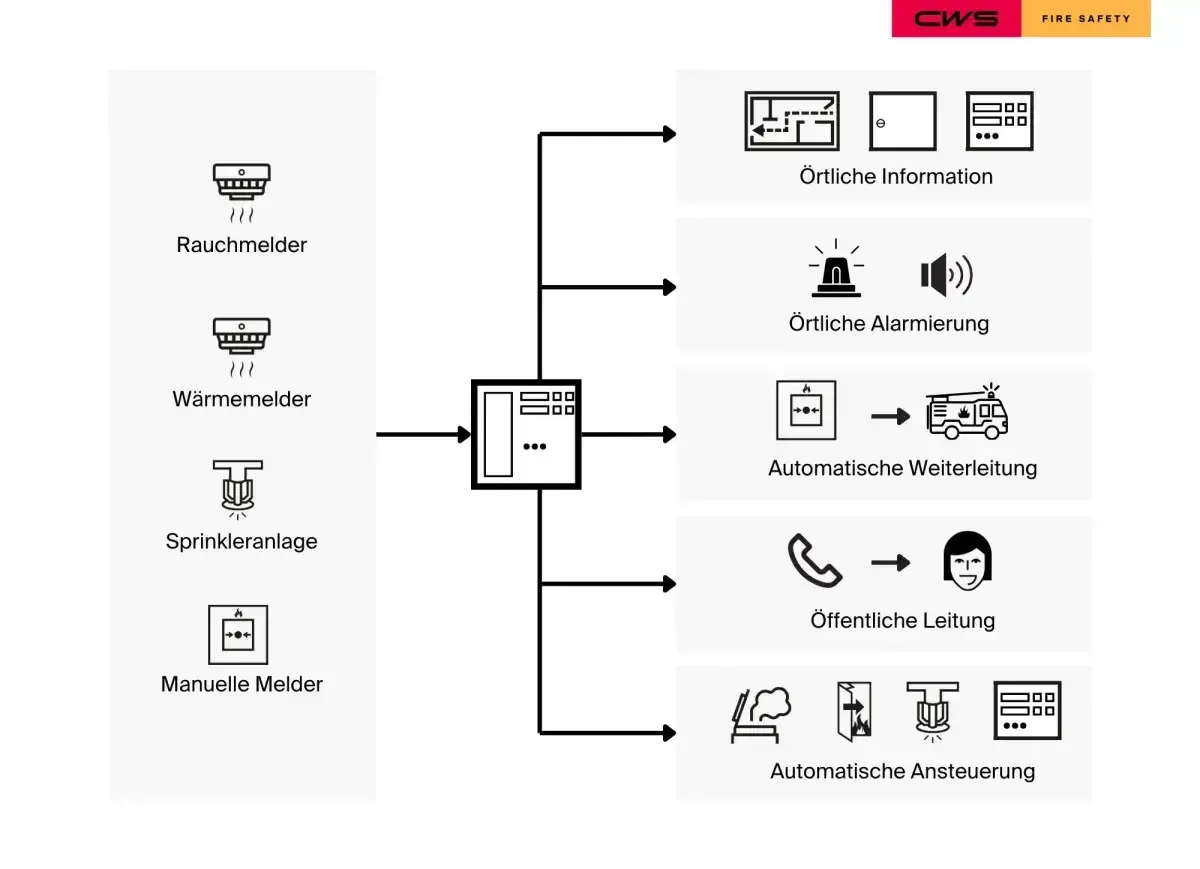

Wie aus einem Sensorsignal ein Feuerwehreinsatz wird
Der Ablauf wirkt im Ernstfall einfach, ist technisch aber klar abgestuft. Ein Melder erkennt eine Veränderung, die Zentrale ordnet sie einem Bereich oder einer individuellen Adresse zu und startet anschließend die programmierte Brandfallsteuerung.
- Detektion: Ein automatischer Melder erkennt beispielsweise Rauchpartikel oder einen schnellen Temperaturanstieg. Alternativ betätigt eine Person einen Handfeuermelder.
- Auswertung: Die Brandmelderzentrale prüft das Eingangssignal und zeigt an, welcher Melder oder Meldebereich betroffen ist.
- Alarmierung: Sirenen, Blitzleuchten oder Sprachalarmierung warnen Personen im Gebäude. Die konkrete Alarmstrategie hängt vom Konzept ab.
- Steuerung: Angeschlossene Einrichtungen führen definierte Aktionen aus. Aufzüge können in eine sichere Stellung fahren, Lüftungsanlagen abschalten oder Rauchabzüge öffnen.
- Übertragung: Über eine Übertragungseinrichtung wird der Fernalarm an die zuständige Empfangsstelle weitergegeben, sofern die Anlage entsprechend aufgeschaltet ist.
Bei einer adressierbaren Anlage kann die Zentrale meist den einzelnen Melder identifizieren. Bei einer konventionellen Grenzwertanlage wird dagegen häufig nur die Meldergruppe angezeigt. Das beeinflusst die Orientierung der Feuerwehr und den Aufwand bei der Fehlersuche.
| Technik | Stärke | Grenze |
|---|---|---|
| Konventionelle Melderlinie | Überschaubare Technik für kleinere oder einfache Anlagen. | Oft nur Anzeige eines Meldebereichs, daher weniger genaue Lokalisierung. |
| Adressierbarer Ringbus | Einzelne Melder und Störungen lassen sich präzise anzeigen. | Höhere Anforderungen an Planung, Parametrierung und Kompatibilität. |
| Funktechnik | Wenig Leitungsaufwand, interessant bei Bestandsgebäuden oder schwieriger Verkabelung. | Batterien, Funkreichweite, Abschattung und Zulässigkeit müssen sorgfältig geprüft werden. |
Der Begriff Ringbus klingt nach einer vollständig ausfallsicheren Verkabelung. Das stimmt nur, wenn die Anlage mit passenden Isolatoren, Leitungswegen und Komponenten geplant wurde. Ein Ring kann bei einer Unterbrechung weiterarbeiten, doch mehrere Fehler oder eine ungeeignete Leitungsführung können die Schutzwirkung trotzdem einschränken.
Welcher Brandmelder an welchen Ort passt
Die Wahl des Melders richtet sich nicht danach, welches Gerät gerade verfügbar ist. Entscheidend ist, wie sich ein möglicher Brand entwickelt und welche Störgrößen im Raum auftreten. Wasserdampf, Staub, Abgase oder starke Luftbewegungen können einen Rauchmelder ungeeignet machen.
| Meldertyp | Geeignet für | Besondere Vorsicht |
|---|---|---|
| Rauchmelder | Büros, Flure, Hotels, Verkaufsräume und viele normale Innenbereiche. | Dampf, Staub und Aerosole können Täuschungsalarme auslösen. |
| Wärmemelder | Werkstätten, Küchenbereiche oder Räume mit unvermeidbarer Rauch- und Staubbelastung. | Reagieren meist später als Rauchmelder und sind nicht für jeden Schutzbereich geeignet. |
| Mehrkriterienmelder | Bereiche, in denen mehrere Brandmerkmale gemeinsam bewertet werden sollen. | Die Parametrierung muss zur Nutzung und zum erwarteten Brandverlauf passen. |
| Flammenmelder | Bereiche mit möglicher schneller Flammenbildung, etwa bestimmte Industrie- oder Lagerbereiche. | Benötigen freie Sicht und können durch Lichtquellen oder Abschattungen beeinflusst werden. |
| Ansaugrauchmelder | Rechenzentren, hohe Hallen, Reinräume oder schwer zugängliche Bereiche. | Rohrnetz, Luftstrom und Filter müssen exakt projektiert und gewartet werden. |
| Linienförmige Melder | Große Hallen oder weitläufige Räume mit großen Überwachungsflächen. | Montagehöhe, Gebäudebewegungen und Sichtachsen beeinflussen die Funktion. |
In Produktions- und Lagergebäuden ist die Umgebungsanalyse besonders wichtig. Ein optischer Rauchmelder über einer Maschine mit regelmäßiger Staubentwicklung sorgt sonst eher für Arbeitsunterbrechungen als für zuverlässige Sicherheit. Ich halte deshalb eine saubere Betrachtung der Betriebsbedingungen für wichtiger als die pauschale Forderung, möglichst viele Rauchmelder zu montieren.
Handfeuermelder ergänzen die automatische Detektion. Sie werden so angeordnet, dass Beschäftigte und Besucher sie schnell erreichen und eindeutig erkennen können. Ein Handfeuermelder ersetzt jedoch keine automatische Überwachung, wenn ein Bereich auch außerhalb der Betriebszeiten geschützt werden muss.
Brandmeldeanlage und Rauchwarnmelder sind nicht dasselbe
Ein Rauchwarnmelder für Wohnungen arbeitet als eigenständiges Warnmittel und fällt in einen anderen Anwendungsbereich. Eine professionelle Brandmeldeanlage verfügt dagegen über überwachte Leitungswege, eine zentrale Auswertung und definierte Alarm- oder Steuerfunktionen. Beide Systeme sollten deshalb nicht einfach gleichgesetzt werden.
Was bei Planung und Ausführung in Deutschland zählt
Der technische Aufbau beginnt nicht mit der Montage an der Decke, sondern mit einem belastbaren Konzept. Das Brandmelde- und Alarmierungskonzept beschreibt unter anderem Schutzziele, überwachte Bereiche, Alarmorganisation, Steuerfunktionen und die Schnittstelle zur Feuerwehr. Es ist nicht dasselbe wie ein allgemeines Brandschutzkonzept, sondern ein technisches und organisatorisches Lastenheft für die BMA.
Ob eine Brandmeldeanlage überhaupt erforderlich ist, ergibt sich in Deutschland in der Regel aus dem Bauordnungsrecht der Länder, Sonderbauvorschriften, der Baugenehmigung, dem Brandschutzkonzept oder Anforderungen des Versicherers. Die DIN 14675 beschreibt den fachgerechten Aufbau und Betrieb, ersetzt aber nicht automatisch eine rechtliche Verpflichtung.
Die Schutzkategorien richtig einordnen
| Kategorie | Schutzumfang | Typische Anwendung |
|---|---|---|
| Kategorie 1 | Vollschutz für alle relevanten Bereiche. | Komplexe Sonderbauten, größere Beherbergungsstätten oder besonders schutzbedürftige Gebäude. |
| Kategorie 2 | Teilschutz für festgelegte Gebäudebereiche. | Objekte, bei denen nur bestimmte Zonen oder Nutzungen überwacht werden müssen. |
| Kategorie 3 | Schutz der Flucht- und Rettungswege. | Gebäude, bei denen die sichere Räumung im Vordergrund steht. |
| Kategorie 4 | Einrichtungsschutz für bestimmte technische oder betriebliche Anlagen. | Serverräume, Maschinen, Schaltanlagen oder einzelne Produktionsbereiche. |
Für die technische Umsetzung spielen unter anderem DIN 14675-1, DIN VDE 0833-2 und die Produktnormen der EN-54-Reihe eine Rolle. Beispiele sind Anforderungen an Brandmelderzentralen, Energieversorgungen, Signalgeber und automatische Rauchmelder. Die jeweils gültige Fassung und die projektspezifischen Vorgaben müssen durch die planende Fachfirma geprüft werden.
Besonders wichtig sind die örtlichen Anschlussbedingungen der Feuerwehr. Sie können Vorgaben zur Position der Zentrale, zur Feuerwehrperipherie, zu Laufkarten, Schlüsseldepot, Alarmorganisation und zur Aufschaltung enthalten. Eine Anlage kann technisch funktionieren und trotzdem nicht abnahmefähig sein, wenn diese organisatorischen Details fehlen.
Was vor der Montage feststehen sollte
- Welche Brandarten und Störgrößen sind im Gebäude zu erwarten?
- Welche Räume, Fluchtwege, Zwischendecken und Hohlböden müssen überwacht werden?
- Welche Melderbereiche ermöglichen der Feuerwehr eine schnelle Orientierung?
- Wie werden Personen im Gebäude alarmiert?
- Welche Anlagen müssen im Brandfall abgeschaltet, geöffnet oder angesteuert werden?
- Wie werden Alarm, Störung und Abschaltung an ständig besetzte Stellen weitergegeben?
- Welche Ersatzmaßnahmen gelten während Wartung, Umbau oder einer Abschaltung?
Aus meiner Sicht entstehen die teuersten Probleme nicht durch einzelne Melder, sondern durch fehlende Abstimmung zwischen Gewerken. Wenn Lüftung, Aufzug, Türen, RWA und Feuerwehrschnittstelle erst kurz vor der Abnahme betrachtet werden, sind Nachträge, Verzögerungen und Funktionsfehler fast vorprogrammiert.
Warum Betrieb und Instandhaltung über die Sicherheit entscheiden
Eine sauber montierte Anlage bleibt nur dann zuverlässig, wenn sie regelmäßig geprüft und an Veränderungen im Gebäude angepasst wird. Die üblichen Intervalle sehen vierteljährliche Inspektionen und mindestens eine jährliche Wartung vor. Für baurechtlich geforderte Anlagen kommen je nach Bundesland wiederkehrende Prüfungen durch anerkannte Sachverständige hinzu.
| Maßnahme | Üblicher Rhythmus oder Anlass | Worum es geht |
|---|---|---|
| Inspektion | Vierteljährlich | Sicht- und Funktionskontrollen, Prüfung von Meldern, Anzeigen, Übertragungswegen und Alarmierung. |
| Wartung | Mindestens jährlich | Gründliche Prüfung, Reinigung, Funktionskontrolle und Instandhaltung durch qualifiziertes Personal. |
| Funktionsprüfung der Brandfallsteuerung | Nach normativen Vorgaben, Änderungen und festgelegten Prüfintervallen | Kontrolle der gesamten Kette vom Melder bis zur angesteuerten Einrichtung. |
| Instandsetzung | Unverzüglich nach einem relevanten Fehler | Wiederherstellung der vollständigen Betriebsbereitschaft. |
| Sachverständigenprüfung | Nach Landesrecht, häufig in Abständen von höchstens drei Jahren | Nachweis von Wirksamkeit und Betriebssicherheit bei entsprechend geforderten Anlagen. |
Alle Ereignisse und Maßnahmen gehören in das Betriebsbuch. Dazu zählen Alarme, Störungen, Abschaltungen, Wartungen, Änderungen und getroffene Ersatzmaßnahmen. Gerade bei einer aufgeschalteten Anlage muss klar dokumentiert sein, wann die Übertragungseinrichtung außer Betrieb war und wie der Schutz in dieser Zeit ersetzt wurde.
Lesen Sie auch: AFDD-Pflicht in Deutschland? Was bei Neubau und Altbau gilt
Typische Fehler im laufenden Betrieb
- Verstellte Melder: Leuchten, Regale, Dekoration oder neue Einbauten behindern die Überwachung.
- Geänderte Raumnutzung: Aus einem Büro wird eine Küche, Werkstatt oder Lagerfläche, ohne die Melder anzupassen.
- Verschmutzte Sensoren: Staub und Produktionsrückstände erhöhen das Risiko von Täuschungsalarmen.
- Unvollständige Pläne: Feuerwehr-Laufkarten zeigen nicht mehr den aktuellen Gebäudestand.
- Unklare Steuerlogik: Niemand weiß sicher, welche Lüftung, Tür oder Anlage im Alarmfall reagieren soll.
- Ungeplante Abschaltungen: Wartungsarbeiten beginnen, ohne Betreiber, Leitstelle und betroffene Personen zu informieren.
Auch Umbauten dürfen nicht als nebensächliche Änderung behandelt werden. Neue Trennwände, abgehängte Decken, Maschinen oder Lüftungsanlagen können die Überwachungswirkung eines Melders verändern. Nach wesentlichen Änderungen müssen Planung, Dokumentation, Parametrierung und gegebenenfalls die Abnahme überprüft werden.
Woran ich einen tragfähigen Anlagenaufbau erkenne
Ein guter Aufbau lässt sich daran erkennen, dass jede Komponente eine nachvollziehbare Aufgabe erfüllt. Der richtige Melder sitzt am richtigen Ort, die Zentrale zeigt den Ereignisort eindeutig an, Alarmierung und Brandfallsteuerung folgen einer dokumentierten Logik und die Feuerwehr findet im Gebäude schnell die benötigten Informationen.
Für Betreiber ist deshalb nicht die größtmögliche Zahl an Meldern das wichtigste Auswahlkriterium. Entscheidend sind ein passendes Schutzziel, eine fachgerechte Planung, kompatible Komponenten, verlässliche Energieversorgung und ein Wartungskonzept, das auch im Alltag eingehalten wird.
Wer diese Punkte bereits vor der Beauftragung klärt, reduziert Fehlalarme, Nacharbeiten und Abnahmeprobleme deutlich. So wird aus einzelnen Geräten ein Brandschutzsystem, das Menschen warnt, Einsatzkräfte unterstützt und im entscheidenden Moment tatsächlich funktioniert.
