Ob ein Brandschutzschalter vor oder nach dem FI sitzt, entscheidet nicht nur die Reihenfolge im Verteiler, sondern auch die Schutzfunktion des jeweiligen Geräts. In der üblichen Installation wird der AFDD im nachgeschalteten Endstromkreis eingesetzt, typischerweise hinter dem FI/RCD und in Kombination mit dem Leitungsschutzschalter. Ich zeige, wie diese Anordnung funktioniert, wann ein AFDD sinnvoll oder erforderlich ist und welche Verdrahtungsfehler besonders häufig auftreten.
Die richtige Anordnung hängt vom Schutzkonzept des Endstromkreises ab
- Typischer Aufbau: Netz, FI/RCD, AFDD mit LS, Verbraucher.
- AFDD und FI erfüllen unterschiedliche Aufgaben und ersetzen einander nicht.
- Der AFDD gehört in den Endstromkreis, nicht einfach an den Anfang einer Unterverteilung.
- Herstellerangaben und das konkrete Schaltbild sind bei Kombigeräten verbindlich.
- DIN VDE 0100-420 verlangt eine Bewertung besonderer Brandrisiken und nicht pauschal überall einen AFDD.
Die kurze Antwort zur Reihenfolge von FI und Brandschutzschalter
Bei einer klassischen Verteilung mit getrenntem FI/RCD und AFDD lautet die praktische Reihenfolge aus Sicht der Energieversorgung meist FI/RCD vor AFDD. Danach folgt der Leitungsschutz für den einzelnen Stromkreis. Vereinfacht sieht die Schutzkette so aus:
Vorsicherung oder Hauptverteilung → FI/RCD → AFDD und Leitungsschutzschalter → Endstromkreis → Verbraucher
Der AFDD wird dabei nicht als allgemeiner Schutzschalter für die gesamte Anlage eingesetzt, sondern für den jeweiligen Endstromkreis. Ein Endstromkreis ist der Abschnitt, der unmittelbar Steckdosen, Leuchten oder fest angeschlossene Geräte versorgt.
Ganz starr lässt sich die Anordnung einzelner Geräte trotzdem nicht auf jede Anlage übertragen. Viele Hersteller bieten einen FI/LS-AFDD als Kombigerät an. In diesem Fall befinden sich Fehlerstromschutz, Überstromschutz und Fehlerlichtbogenschutz in einer abgestimmten Einheit. Entscheidend ist dann das Anschlussbild des Herstellers, nicht eine allgemeine Faustregel aus dem Internet.
Warum FI und AFDD unterschiedliche Aufgaben haben
Ein FI-Schalter, technisch RCD genannt, erkennt einen Differenzstrom. Er schaltet ab, wenn ein Teil des Stroms nicht über den vorgesehenen Leiter zurückfließt, sondern beispielsweise über einen Menschen oder einen beschädigten Isolationsweg zur Erde. Ein üblicher RCD mit 30 mA dient vor allem dem zusätzlichen Personenschutz.
Der AFDD überwacht dagegen typische hochfrequente Signale von seriellen und parallelen Fehlerlichtbögen. Ein serieller Lichtbogen kann etwa an einer lockeren Klemme oder einer beschädigten Leitung entstehen, ohne dass der Strom sofort groß genug für einen Leitungsschutzschalter wird. Genau diese Lücke soll der Fehlerlichtbogenschutz schließen.

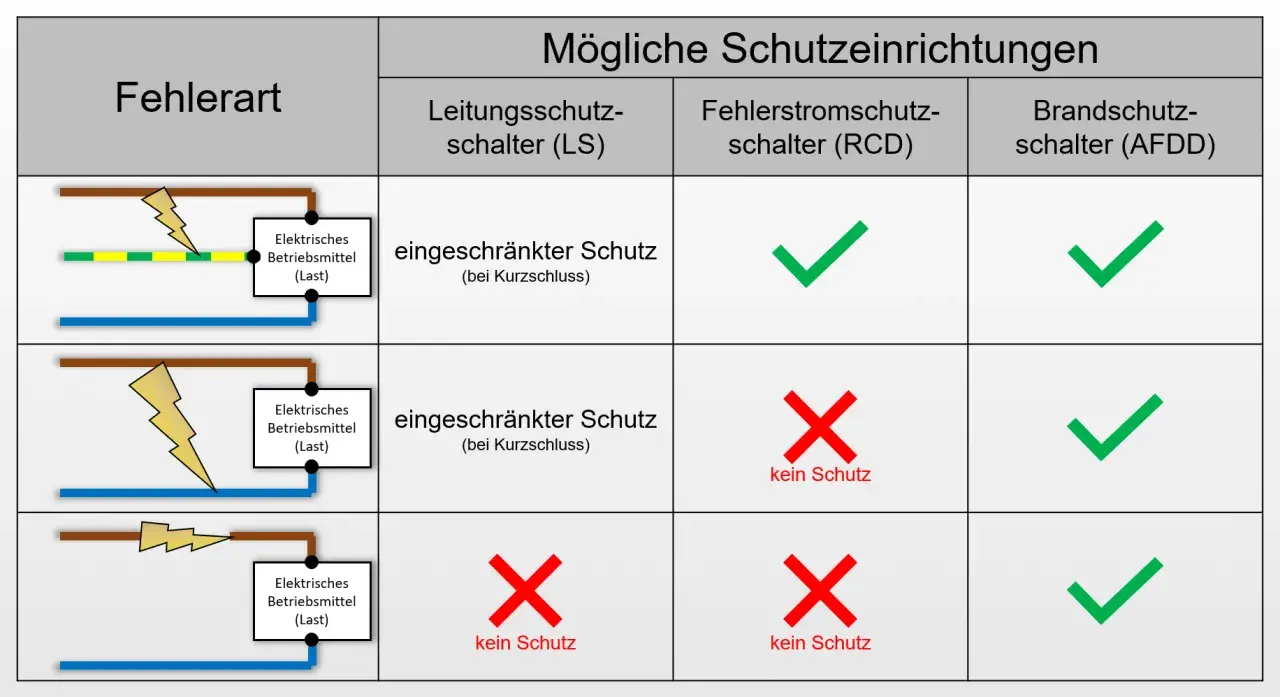

| Schutzgerät | Erkennt vor allem | Ersetzt die anderen Geräte? |
|---|---|---|
| FI/RCD | Fehlerströme gegen Erde | Nein |
| Leitungsschutzschalter | Überlast und Kurzschluss | Nein |
| AFDD | Gefährliche Fehlerlichtbögen | Nein |
| FI/LS-AFDD | Mehrere Schutzfunktionen in einem Gerät | Nur im vorgesehenen Funktionsumfang |
Ich halte die Begriffe „Brandschutzschalter“ und „FI“ deshalb bewusst auseinander. Ein AFDD ist kein Ersatz für den Personenschutz durch den RCD, und ein FI erkennt nicht zuverlässig jeden Fehlerlichtbogen. Erst das abgestimmte Zusammenspiel der Schutzgeräte ergibt ein schlüssiges Schutzkonzept.
So wird der AFDD im Stromkreis richtig eingesetzt
Bei getrennten Geräten wird der AFDD dem Endstromkreis zugeordnet, den er überwachen soll. Liegt ein Gruppen-FI davor, befindet sich der AFDD normalerweise auf der Lastseite des RCD. Je nach Bauart sitzt er zusammen mit dem LS-Schalter oder ist direkt an diesen angebaut.
Typischer Aufbau mit Gruppen-FI
Eine übliche Lösung für mehrere Stromkreise besteht aus einem vorgeschalteten FI/RCD und mehreren nachgeschalteten Kombinationen aus LS und AFDD. Fällt ein einzelner AFDD oder LS aus, bleibt der Rest der Anlage möglichst weiter in Betrieb. Das verbessert die Selektivität und Betriebssicherheit, besonders in Wohnungen, Werkstätten und gewerblich genutzten Bereichen.
Aufbau mit FI/LS-AFDD
Bei einem FI/LS-AFDD besitzt jeder besonders schutzbedürftige Stromkreis seinen eigenen kombinierten Schutz. Diese Lösung benötigt mehr Geräte und kostet in der Regel mehr, bietet aber einen klaren Vorteil: Ein Fehler schaltet nur den betroffenen Stromkreis ab. Für Kühlanlagen, Server, Heizungssteuerungen oder sicherheitsrelevante Betriebsmittel kann das entscheidend sein.
Ein AFDD vor einer übergeordneten Sicherung als pauschaler Schutz für eine ganze Unterverteilung ist dagegen keine gleichwertige Lösung. Der Hersteller Eaton weist ausdrücklich darauf hin, dass AFDDs für Endstromkreise vorgesehen sind. Außerdem kann ein vorgeschalteter Leitungsschutz die für die Erkennung wichtigen hochfrequenten Signale beeinflussen.
Wann ein Brandschutzschalter in Deutschland sinnvoll ist
Die DIN VDE 0100-420 betrachtet den AFDD als eine mögliche Maßnahme gegen die Auswirkungen von Fehlerlichtbögen. Ob er eingesetzt wird, hängt von der Risiko- und Sicherheitsbewertung der konkreten Anlage ab. Die Norm fordert also nicht pauschal denselben Aufbau für jedes Einfamilienhaus und jede Werkhalle.
Besondere Aufmerksamkeit verdienen unter anderem folgende Bereiche:
- Räume mit bestimmungsgemäßen Schlafgelegenheiten, etwa Schlafzimmer, Hotelzimmer oder Schlafräume in Einrichtungen.
- Feuergefährdete Betriebsstätten, zum Beispiel Schreinereien, Sägewerke, Papierlager oder Bereiche mit leicht entzündlichen Materialien.
- Räume und Gebäude mit brennbaren Bauteilen, wenn der erforderliche Feuerwiderstand nicht erreicht wird.
- Orte mit unersetzbaren Gütern, etwa Archive, Museen, Galerien oder bestimmte Leitwarten.
In der betrieblichen Sicherheitstechnik kommt noch die Frage hinzu, wie schnell ein Ausfall toleriert wird. In einer Werkstatt kann ein AFDD das Risiko elektrisch gezündeter Brände reduzieren. In einer Produktionsanlage muss zusätzlich geprüft werden, ob Fehlauslösungen Prozesse unterbrechen oder ob bestimmte Verbraucher besondere Anforderungen an den Schutz benötigen.
Die DKE beschreibt neben dem AFDD auch bauliche und organisatorische Maßnahmen als mögliche Bestandteile der Risikoreduzierung. Eine dokumentierte Bewertung kann deshalb im Einzelfall zu einer anderen Lösung führen. Eine pauschale Nachrüstung ohne Prüfung der Anlage ist weder technisch sauber noch automatisch normgerecht.
Diese Fehler passieren bei der Planung und Nachrüstung
Der häufigste Irrtum besteht darin, den AFDD als besonders empfindlichen FI-Schalter zu betrachten. Das ist falsch. Er arbeitet mit einer anderen Messmethode und schützt vor einem anderen Fehlerbild.
Der AFDD wird vor dem falschen Schutzgerät angeordnet
Wer ein Gerät einfach vor den Gruppen-FI oder vor eine übergeordnete Sicherung setzt, überwacht nicht automatisch den gewünschten Endstromkreis. Zusätzlich können Kurzschluss- und Abschaltbedingungen des Herstellers verletzt werden. Ich würde deshalb niemals nur nach der räumlichen Position im Verteiler entscheiden, sondern immer nach Stromlaufplan, Bemessungsdaten und Herstellerfreigabe.
Neutralleiter werden falsch zugeordnet
Hinter einem RCD dürfen Neutralleiter verschiedener FI-Gruppen nicht vermischt werden. Ein falsch zugeordneter Neutralleiter führt zu unerklärlichen Auslösungen oder dazu, dass die Schutzfunktion nicht korrekt arbeitet. Bei einem AFDD müssen außerdem alle vom Gerät zu überwachenden aktiven Leiter entsprechend dem Schaltbild geführt werden.
Der AFDD wird in eine Unterverteilung gesetzt
Ein AFDD in der Wurzel einer Anlage schützt nicht automatisch alle nachfolgenden Leitungen so, wie es die Anforderungen für Endstromkreise vorsehen. Der Schutzbereich muss zur Planung passen. Besonders bei langen Leitungen, mehreren Unterverteilungen und gemischten Verbrauchern ist eine genaue Stromkreiszuordnung nötig.
Lesen Sie auch: Rauchmelder-Wartungsprotokoll richtig führen
Kompatible Geräte werden unterschätzt
AFDD, FI und LS müssen elektrisch und mechanisch zusammenpassen. Dazu gehören unter anderem Nennstrom, Abschaltvermögen, Netzsystem, Polzahl und Sammelschienenkompatibilität. Bei einer Nachrüstung in älteren Verteilungen kann außerdem der vorhandene Platz oder die Verdrahtung zum Problem werden.
Welche Lösung für Wohnung, Werkstatt und Betrieb passt
| Anwendung | Sinnvolle Lösung | Worauf es ankommt |
|---|---|---|
| Schlafzimmer oder Kinderzimmer | AFDD im betroffenen Endstromkreis, oft mit FI/LS-Kombination | Stromkreis eindeutig zuordnen und Abschaltung dokumentieren |
| Holzbau oder Gebäude mit erhöhter Brandlast | AFDD plus RCD und Leitungsschutz | Bauliche Schutzmaßnahmen und Elektroinstallation gemeinsam bewerten |
| Werkstatt oder holzverarbeitender Betrieb | AFDD für besonders gefährdete Endstromkreise | Betriebsbedingte Lichtbögen von Fehlerlichtbögen unterscheiden |
| Rechenzentrum oder Leitwarte | Selektive Einzelstromkreise mit abgestimmtem Schutzkonzept | Verfügbarkeit, Wartung und Auslösekoordination berücksichtigen |
Für eine normale Wohnungsinstallation ist nicht automatisch jeder Stromkreis mit einem AFDD auszurüsten. Bei einer gezielten Nachrüstung würde ich zuerst die gefährdeten Bereiche bestimmen und anschließend prüfen, ob ein FI/LS-AFDD pro Stromkreis oder ein AFDD hinter einem vorhandenen Gruppen-FI besser zur Anlage passt.
Bei gewerblichen Anlagen zählt nicht nur der Brandschutz. Auch Arbeitsabläufe, Maschinensteuerungen und die sichere Wiederinbetriebnahme müssen berücksichtigt werden. Ein Schutzgerät, das häufig ohne klare Ursache auslöst, kann sonst selbst zum betrieblichen Risiko werden und muss fachgerecht geprüft werden.
Die entscheidende Prüfliste vor dem Einbau
Vor der Montage sollten Netzform, vorhandene Schutzgeräte, Leiterführung und der genaue Verwendungszweck des Stromkreises aufgenommen werden. Ebenso wichtig ist die Frage, ob der Hersteller den AFDD mit dem vorhandenen FI, LS oder FI/LS ausdrücklich kombiniert.
- Ist der AFDD für den vorgesehenen Endstromkreis geeignet?
- Liegt der RCD auf der richtigen Seite und sind die Neutralleiter sauber getrennt?
- Passen Nennstrom, Kurzschlussfestigkeit und Polzahl zusammen?
- Wird der gesamte zu überwachende Stromkreis vom AFDD erfasst?
- Sind Prüfungen, Beschriftung und Auslösezuordnung dokumentiert?
- Wurde die Anlage nach dem Einbau durch eine Elektrofachkraft geprüft?
Arbeiten im Verteiler gehören in die Hände einer qualifizierten Elektrofachkraft. Der Testknopf des RCD oder AFDD ersetzt keine vollständige Prüfung der Anlage. Gerade bei einer Nachrüstung können Isolationsmessung, Schleifenimpedanz, Schutzleiterprüfung und Funktionskontrolle notwendig sein.
Was bei der Reihenfolge im Verteiler wirklich zählt
Die praktische Merkhilfe lautet FI/RCD vor dem AFDD im Endstromkreis, sofern ein separates Gerät und ein vorgeschalteter Gruppen-FI verwendet werden. Bei einem kombinierten FI/LS-AFDD entfällt die Frage nach der Reihenfolge, weil die Schutzfunktionen bereits als abgestimmte Einheit ausgeführt sind.
Entscheidend ist am Ende nicht, ob zwei Geräte optisch nebeneinander sitzen, sondern ob sie den vorgesehenen Stromkreis vollständig, selektiv und nach Herstellerangaben schützen. Genau diese Prüfung macht aus einer beliebigen Nachrüstung eine belastbare Lösung für elektrische Sicherheit und vorbeugenden Brandschutz.
