Ein Lautsprecherkabel sitzt erst dann zuverlässig, wenn der Leiter sauber im Stecker geklemmt ist und die Polarität stimmt. Ich zeige, wie sich Bananenstecker montieren lassen, welche Werkzeuge wirklich nötig sind, wann Schrauben, Crimpen oder Löten sinnvoll ist und worauf es bei Verstärkern, Lautsprechern und Messaufbauten ankommt.
Saubere Montage sorgt für sicheren Kontakt
- Vorbereitung mit etwa 8 bis 10 mm abisoliertem Kabel und verdrillten Litzen.
- Passform prüfen Der übliche Bananenstecker hat einen Stiftdurchmesser von 4 mm.
- Polung beachten Rot gehört meist an Plus, Schwarz an Minus.
- Zugprobe durchführen Das Kabel darf sich nach dem Festziehen nicht herausziehen lassen.
- Sicherheit einhalten Audio-Bananenstecker sind nicht für 230-Volt-Netzspannung bestimmt.
Der passende Stecker entscheidet über die Montage
Für Lautsprecherkabel sind 4-mm-Bananenstecker der gängige Standard. Der Wert bezieht sich auf den Durchmesser des Kontaktstifts, nicht auf den Kabelquerschnitt. Ein Kabel mit 2,5 mm² kann deshalb problemlos zu einem 4-mm-Stecker passen, sofern der Stecker für diesen Querschnitt ausgelegt ist.
Ich prüfe vor dem Kauf immer drei Dinge. Erstens muss der Stecker zum Kabelquerschnitt passen, zweitens zur Aufnahme am Verstärker oder Lautsprecher und drittens zur vorgesehenen Montageart. Gerade bei kräftigen Kabeln mit 4 mm² passen kleine Schraubstecker oft nicht, während größere Modelle dafür unnötig klobig wirken.
| Bauart | Geeignet für | Worauf es ankommt |
|---|---|---|
| Schraubstecker | Heimkino, Hi-Fi, gelegentliche Änderungen | Werkzeuglos oder mit kleinem Schraubendreher montierbar |
| Crimpstecker | Wiederholbare, mechanisch belastbare Konfektionierung | Passende Crimpzange und richtiger Kabelquerschnitt |
| Lötstecker | Feine Kabel und dauerhafte Einzelanfertigungen | Saubere Lötstelle und Schutz vor Zugbelastung |
| Winkelstecker | Enge Rückseiten und wandnahe Aufstellung | Weniger Platzbedarf, aber schwieriger zugänglich |
Bei einem Labornetzteil oder Messgerät gelten andere Anforderungen als bei einer Stereoanlage. Dort brauche ich berührungsgeschützte Sicherheitsstecker mit passender Messkategorie und Spannungsangabe. Ein einfacher, offen liegender Audio-Stecker ist für solche Aufgaben keine sichere Alternative.
Schraub-Bananenstecker Schritt für Schritt befestigen
Für die meisten Lautsprecherkabel ist der Schraubstecker die unkomplizierteste Lösung. Benötigt werden ein Seitenschneider, eine Abisolierzange und je nach Modell ein kleiner Schlitz-, Kreuz- oder Innensechskantschraubendreher. Der Verstärker sollte ausgeschaltet und vom Netz getrennt sein, bevor ich an den Kabeln arbeite.
- Kabel ablängen. Das Kabel auf die gewünschte Länge schneiden und die beiden Leiter sauber voneinander trennen.

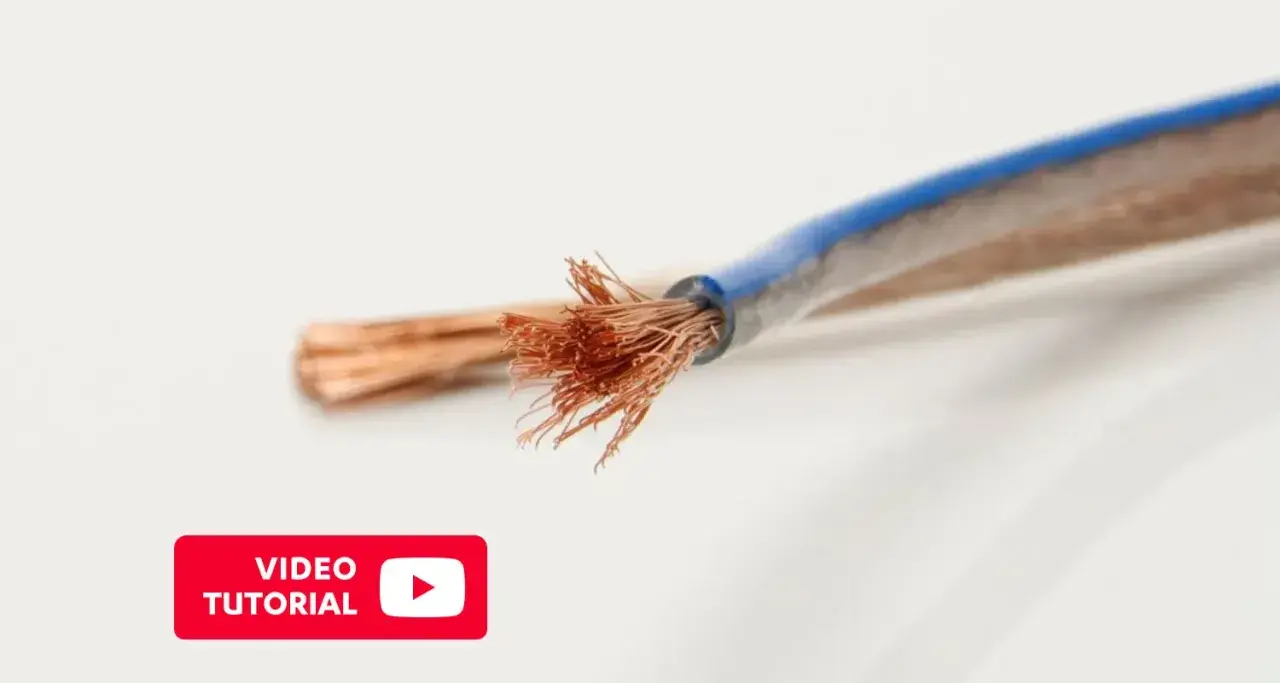

- Isolierung entfernen. Am Ende etwa 8 bis 10 mm abisolieren. Die genaue Länge richtet sich nach der Klemmöffnung des Steckers.
- Litzen ordnen. Die feinen Kupferdrähte leicht verdrillen, damit keine einzelne Litze seitlich heraussteht.
- Stecker öffnen. Außenhülse abdrehen und die Klemmschrauben nur so weit lösen, dass sie nicht herausfallen.
- Kabel einführen. Das blanke Ende in die seitliche, hintere oder frontseitige Öffnung des Steckers schieben, abhängig von der Bauform.
- Schrauben festziehen. Die Klemmschrauben gleichmäßig anziehen, ohne das Gewinde zu überdrehen.
- Hülse aufsetzen. Die isolierende Außenhülle vollständig aufschrauben und anschließend eine vorsichtige Zugprobe machen.
Der wichtigste Kontrollpunkt ist die Isolierung. In der Klemmstelle darf nur der blanke Leiter sitzen. Ragt Kupfer aus dem Stecker heraus, kann es beim Anschluss den benachbarten Pol berühren und einen Kurzschluss verursachen.
Ich verzinne Litzen unter einer Schraubklemme grundsätzlich nicht vorab. Das Lot kann sich durch Druck und Wärme verformen, sodass die Verbindung später an Klemmkraft verliert. Eine Aderendhülse verwende ich nur, wenn der Stecker dafür vorgesehen ist und der Hersteller sie ausdrücklich zulässt.
Crimpen und Löten sind nicht dasselbe
Schraubverbindungen lassen sich leicht korrigieren, sind aber von der Sorgfalt beim Anziehen abhängig. Eine Crimpverbindung ist bei richtiger Zange sehr gleichmäßig und mechanisch stabil. Sie lohnt sich vor allem, wenn viele Kabel konfektioniert werden oder die Verbindung Vibrationen ausgesetzt ist.
Beim Crimpen muss die Hülse exakt zum Leiterquerschnitt passen. Eine Wasserpumpenzange oder Kombizange ersetzt keine Crimpzange, weil sie den Kontakt meist nur quetscht. Nach dem Crimpen prüfe ich die Verbindung mit einer kräftigen, aber kontrollierten Zugprobe. Löst sich der Leiter, muss der Kontakt neu montiert werden.
Beim Löten wird das Metall des Steckers erwärmt und das Lot in die vorbereitete Lötstelle geführt. Das Kabel darf dabei nicht so heiß werden, dass seine Isolierung schrumpft oder spröde wird. Eine glänzende, vollständig benetzte Lötstelle ist ein gutes Zeichen, wichtiger ist aber eine funktionierende Zugentlastung.
Für ein einzelnes Lautsprecherkabel halte ich Löten meist für unnötig aufwendig. Bei hochwertigen Steckern, feinen Leitungen oder beengten Bauformen kann es trotzdem die sauberste Lösung sein. Entscheidend bleibt die konkrete Anleitung des Herstellers, denn Innenaufbau und zulässige Kabelstärken unterscheiden sich deutlich.

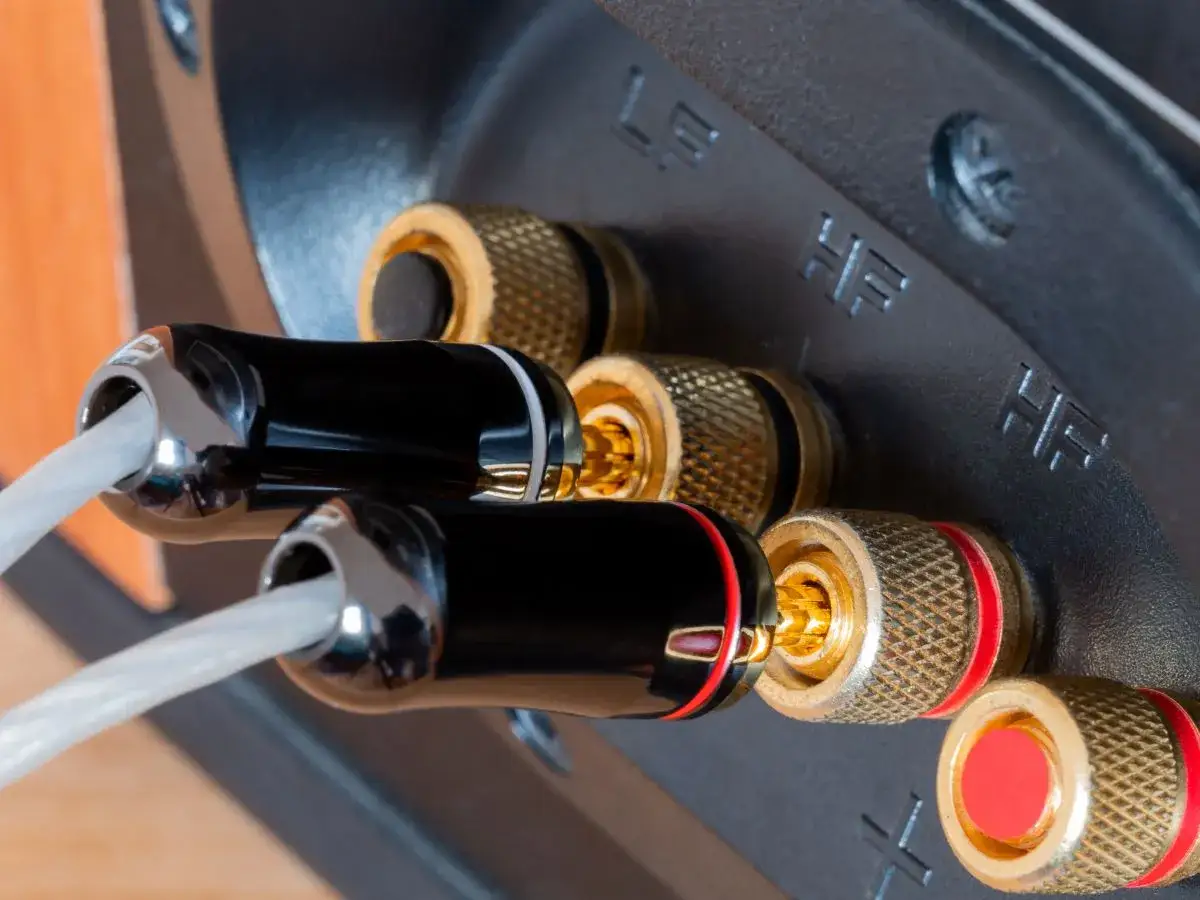

Am Verstärker richtig anschließen und prüfen
Vor dem Einstecken ordne ich die Leiter eindeutig zu. Rot steht üblicherweise für Plus, Schwarz für Minus. Die gleiche Zuordnung muss am Verstärker und am Lautsprecher anliegen. Werden die Lautsprecher unterschiedlich gepolt angeschlossen, kann der Klang dünn wirken, besonders im Bassbereich.
Viele Polklemmen nehmen Bananenstecker direkt auf. Bei manchen Geräten verschließen jedoch kleine Kunststoffkappen die 4-mm-Öffnungen. Diese Kappen dürfen nur entfernt werden, wenn es die Bedienungsanleitung des Geräts vorsieht. Ich hebel sie nicht mit Gewalt heraus, weil dabei die Polklemme beschädigt werden kann.
Nach dem Einstecken sollte der Stecker fest sitzen, aber nicht mit Gewalt in die Buchse gedrückt werden. Ein zu lockerer Kontakt kann durch Oxidation oder Bewegung Aussetzer erzeugen. Ein Stecker, der nur mit starkem Druck passt, hat vermutlich eine unpassende Bauform oder eine beschädigte Buchse.
Vor dem Einschalten kontrolliere ich beide Seiten des Kabels. Kein blanker Draht darf außerhalb der Klemme sichtbar sein, Plus und Minus dürfen sich nicht berühren und die Kabel müssen am richtigen Lautsprecherkanal liegen. Erst danach stelle ich die Lautstärke zunächst niedrig ein und prüfe den Ton.
Diese Fehler verursachen die meisten Probleme
- Zu viel Isolierung entfernt. Je länger das blanke Ende ist, desto größer wird das Risiko eines Kurzschlusses.
- Einzelne Litzen stehen ab. Schon ein feiner Kupferdraht kann den Gegenpol berühren.
- Schrauben überdreht. Das Gewinde oder der Leiter kann beschädigt werden, ohne dass die Verbindung besser hält.
- Stecker und Buchse verwechselt. Ein 4-mm-Messstecker passt nicht automatisch zu jeder Audio- oder Sicherheitsanwendung.
- Polung nicht markiert. Bei transparenten Kabeln hilft eine dauerhafte Markierung an beiden Enden.
- Unter Spannung gearbeitet. Ein Verstärkerausgang kann beim Einstecken kurzgeschlossen werden.
Bei Messaufbauten kommt ein weiterer Fehler hinzu. Die Aufschrift 4 mm sagt noch nichts über die zulässige Spannung, den Strom oder die Messkategorie aus. Für industrielle und elektrische Messungen müssen Stecker, Leitung und Messgerät gemeinsam für die Anwendung geeignet sein.
Audio-Bananenstecker gehören außerdem niemals in eine Netzsteckdose. Für Arbeiten an 230-Volt-Anlagen gelten andere Schutzmaßnahmen und dafür vorgesehene Komponenten. Wer bei einer elektrischen Anlage unsicher ist, sollte die Arbeit einer Elektrofachkraft überlassen.
Ein kurzer Qualitätscheck spart später viel Ärger
Nach der Montage reicht meistens eine Sichtprüfung und eine vorsichtige Zugprobe. Bei einem losen Kabel kann ich zusätzlich im spannungsfreien Zustand mit einem Multimeter prüfen, ob der Leiter vom Stecker bis zum anderen Ende Durchgang hat und zwischen Plus und Minus kein unbeabsichtigter Kurzschluss besteht.
Ich tausche einen Stecker aus, wenn der Kontaktstift verbogen ist, die Klemmstelle das Kabel nicht mehr sicher hält oder die Isolierung Risse zeigt. Ein neuer Stecker kostet deutlich weniger als ein beschädigter Verstärkerausgang. Bei sauber vorbereiteten Kabelenden hält die Verbindung dann meist viele Jahre.
Die beste Montage ist nicht die aufwendigste, sondern diejenige, die zum Einsatz passt. Für ein normales Hi-Fi-Kabel genügt ein korrekt verschraubter 4-mm-Stecker. Im Labor oder in der Industrie zählen zusätzlich Berührungsschutz, Messkategorie, Strombelastbarkeit und eine dokumentierbare Konfektionierung.
