Ob in einer Alarmanlage, einer Steuerung für Gebäudetechnik oder einer industriellen Sensorschnittstelle: Oft soll ein kleiner Steuerstrom eine deutlich größere Last beeinflussen. Ein bipolarer Transistor übernimmt genau diese Aufgabe, entweder als Verstärker oder als elektronischer Schalter. Ich zeige, wie das Bauteil aufgebaut ist, was im Inneren passiert, welche Kennwerte wirklich zählen und welche Fehler bei der praktischen Auslegung besonders häufig auftreten.
Die wichtigsten Grundlagen auf einen Blick
- Drei Anschlüsse bestimmen die Funktion: Emitter, Basis und Kollektor.
- Ein kleiner Basisstrom steuert den meist deutlich größeren Kollektorstrom.
- Die beiden Grundtypen heißen NPN und PNP und unterscheiden sich vor allem durch Stromrichtung und Polarität.
- Als Schalter arbeitet der Transistor entweder im Sperrbereich oder in der Sättigung.
- Für die Auswahl zählen nicht nur Stromverstärkung und Spannung, sondern auch Verlustleistung, Temperatur und Pinbelegung.

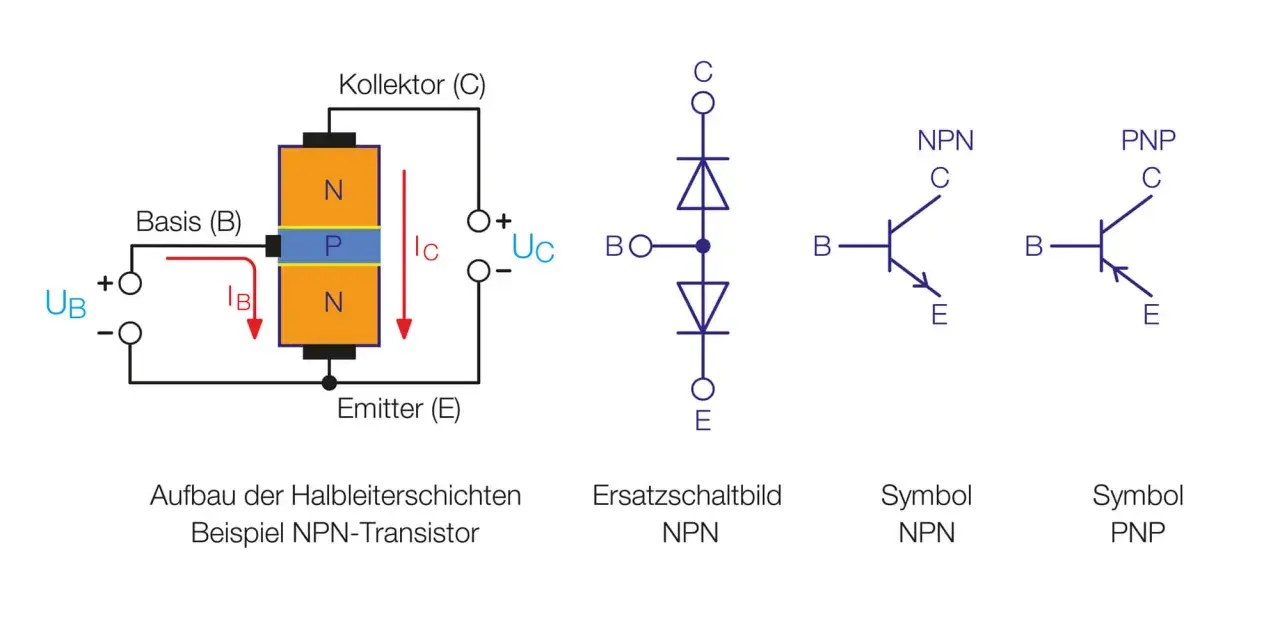

Wie ein bipolarer Transistor aufgebaut ist
Im Inneren liegen drei unterschiedlich dotierte Halbleiterschichten direkt hintereinander. Je nach Reihenfolge entsteht ein NPN- oder PNP-Transistor. „Bipolar“ bedeutet, dass beim Stromtransport sowohl Elektronen als auch sogenannte Löcher beteiligt sind. Das unterscheidet ihn vom unipolaren Feldeffekttransistor, bei dem im Wesentlichen ein Ladungsträgertyp den Stromfluss bestimmt.
Die drei Anschlüsse haben klar getrennte Aufgaben. Der Emitter liefert Ladungsträger, die Basis steuert den Vorgang und der Kollektor nimmt den Hauptstrom auf. Die Basis ist sehr dünn ausgeführt und schwächer dotiert als der Emitter. Genau diese Bauweise sorgt dafür, dass nur ein kleiner Teil der Ladungsträger in der Basis rekombiniert und der größere Teil den Kollektor erreicht.
NPN und PNP richtig unterscheiden
Beim NPN-Typ liegt der Emitter in einer typischen Schaltung am niedrigeren Potenzial. Ein positiver Strom in die Basis öffnet den Weg zwischen Kollektor und Emitter. Beim PNP-Typ sind die Polaritäten umgekehrt, der Emitter liegt meist am höheren Potenzial und die Basis wird zum Einschalten gegenüber dem Emitter negativer.
| Merkmal | NPN | PNP |
|---|---|---|
| Typische Lastschaltung | Low-Side-Schalter | High-Side-Schalter |
| Steuersignal zum Einschalten | Basis positiver als der Emitter | Basis negativer als der Emitter |
| Technische Stromrichtung | Vom Kollektor zum Emitter | Vom Emitter zum Kollektor |
| Typische Anwendung | Relais, LEDs, Signalverstärker | Versorgungsschalter und Pegelanpassung |
In der Praxis wird NPN häufiger eingesetzt, weil sich Lasten damit einfach gegen Masse schalten lassen. Das ist bequem, aber keine allgemeingültige Regel. Bei einer High-Side-Schaltung oder einer bestimmten Bezugsspannung kann ein PNP-Transistor die sauberere Lösung sein.
So funktioniert die Stromsteuerung im Inneren
Die Basis-Emitter-Strecke verhält sich zunächst ähnlich wie eine Diode. Bei einem Siliziumbauteil liegt ihre Durchlassspannung unter typischen Bedingungen oft bei etwa 0,6 bis 0,7 Volt. Dieser Wert ist jedoch keine feste Einschaltgrenze. Er hängt vom Kollektorstrom, vom Bauteil und von der Temperatur ab.
Wird die Basis-Emitter-Strecke beim NPN-Typ in Durchlassrichtung betrieben, gelangen Elektronen vom Emitter in die dünne Basis. Ein kleiner Teil rekombiniert dort. Dieser Anteil erzeugt den Basisstrom. Der weitaus größere Teil wird durch das elektrische Feld der gesperrten Basis-Kollektor-Strecke in den Kollektor gezogen.
Die wichtigsten Ströme hängen unmittelbar zusammen. Es gilt IE = IC + IB. Der Kollektorstrom ist im aktiven Bereich näherungsweise proportional zum Basisstrom:
IC ≈ β · IB
Der Faktor β, im Datenblatt oft auch hFE genannt, beschreibt die Gleichstromverstärkung. Ein Wert von 100 bedeutet unter den angegebenen Messbedingungen, dass aus 1 mA Basisstrom ungefähr 100 mA Kollektorstrom werden können. Ich warne allerdings davor, diesen Wert bei einer Schalterauslegung blind zu verwenden. Er schwankt stark zwischen Exemplaren und sinkt bei hohen Strömen häufig deutlich ab.
Elektrisch verstärkt das Bauteil keine Energie aus dem Nichts. Die zusätzliche Leistung kommt aus der Versorgungsspannung. Die Basis gibt nur die Richtung und Stärke der Steuerung vor, während die Lastleistung aus dem Kollektor-Emitter-Kreis stammt.
Verstärker oder Schalter hängt vom Arbeitspunkt ab
Dasselbe Bauteil kann ein analoges Signal verstärken oder eine Last nahezu vollständig ein- und ausschalten. Entscheidend ist der Arbeitspunkt, also der Bereich aus Spannung und Strom, in dem der Transistor betrieben wird.
| Betriebsbereich | Basis-Emitter-Strecke | Basis-Kollektor-Strecke | Typische Funktion |
|---|---|---|---|
| Sperrbereich | Nicht leitend | Gesperrt | Schalter aus |
| Aktiver Bereich | Leitend | Gesperrt | Lineare Verstärkung |
| Sättigungsbereich | Leitend | Ebenfalls leitend | Schalter ein |
| Invers aktiver Bereich | Gesperrt | Leitend | Sonderfall mit geringer Verstärkung |
Als Verstärker
Für eine analoge Verstärkung liegt der Transistor im aktiven Bereich. Kleine Änderungen des Basisstroms führen zu Änderungen des Kollektorstroms. In einer Emitterschaltung entsteht dabei meist eine Phasenumkehr: Steigt das Eingangssignal, fällt die Spannung am Kollektor.
Damit das Signal nicht an einer Versorgungsschiene abgeschnitten wird, muss der Arbeitspunkt passend gewählt werden. Bei einem Wechselspannungssignal liegt er häufig ungefähr in der Mitte des zulässigen Aussteuerbereichs. Ohne diese Vorspannung wird aus der Verstärkung schnell eine verzerrte Halbwellen- oder Schaltfunktion.
Lesen Sie auch: Diodenkennlinie verstehen und sicher auslegen
Als Schalter
Für eine Schaltaufgabe soll der Transistor entweder sicher sperren oder möglichst weit durchschalten. Im eingeschalteten Zustand bleibt eine kleine Restspannung UCE(sat) übrig. Die Verlustleistung beträgt näherungsweise P = UCE · IC.
Ein einfaches Beispiel macht die Dimensionierung greifbar. Soll ein NPN-Transistor bei 12 Volt eine Last von 100 mA schalten, rechne ich für einen robusten Schaltbetrieb bewusst mit einer erzwungenen Stromverstärkung von 10. Daraus ergeben sich etwa 10 mA Basisstrom. Bei einem 5-Volt-Steuersignal und rund 0,8 Volt Basis-Emitter-Spannung ergibt sich ein Widerstand von ungefähr 420 Ohm. Ein 390-Ohm- oder 470-Ohm-Widerstand kann je nach gewünschtem Sicherheitsabstand passen.
Bei Relais, Magnetventilen oder anderen induktiven Lasten gehört eine Freilaufdiode parallel zur Spule. Beim Abschalten erzeugt die gespeicherte Energie sonst eine hohe Spannungsspitze, die den Transistor beschädigen kann. Genau solche kleinen Details entscheiden in der Gebäudetechnik oft darüber, ob eine Schaltung dauerhaft stabil läuft oder nach wenigen Schaltvorgängen ausfällt.
Welche Grundschaltung für die Anwendung passt
Die Bezeichnung der Grundschaltung richtet sich danach, welcher Anschluss für Eingang und Ausgang gemeinsam genutzt wird. Für die meisten praktischen Aufgaben reicht die folgende Einordnung.
| Schaltung | Eigenschaft | Typische Anwendung |
|---|---|---|
| Emitterschaltung | Hohe Spannungs- und Stromverstärkung, Phasenumkehr | Audio, Sensorsignale, analoge Verstärker |
| Kollektorschaltung | Spannungsverstärkung nahe 1, hoher Eingangswiderstand | Impedanzwandler und Treiberstufen |
| Basisschaltung | Niedriger Eingangswiderstand, gute Hochfrequenzeigenschaften | Hochfrequenz- und spezielle Verstärkerschaltungen |
Die Emitterschaltung ist der typische Einstieg, weil sie die Strom- und Spannungsverstärkung anschaulich zeigt. Für einen einfachen Lastschalter wird der Transistor ebenfalls häufig in einer emitternahen Schaltung eingesetzt, wobei die Last am Kollektor liegt und der Emitter mit dem Bezugspotenzial verbunden ist.
Beim Vergleich mit einem MOSFET sehe ich einen wichtigen praktischen Unterschied. Der BJT benötigt einen Basisstrom, kann dafür bei kleinen Signalen sehr gut vorhersagbar verstärken und liefert oft ein günstiges Rauschverhalten. Der MOSFET wird spannungsgesteuert und belastet die Ansteuerung im statischen Zustand meist weniger. Für eine reine Schaltaufgabe mit höherem Laststrom ist deshalb häufig der MOSFET effizienter, während der BJT bei kleinen analogen Stufen oder einfachen Treibern weiterhin seine Berechtigung hat.
Diese Datenblattwerte entscheiden über die Auswahl
Die Typenbezeichnung allein sagt wenig darüber aus, ob ein Bauteil in der konkreten Schaltung funktioniert. Ich prüfe mindestens die folgenden Kennwerte, bevor ich einen Transistor ersetze oder eine Schaltung aufbaue:
- UCE,max muss höher sein als die maximale Betriebsspannung einschließlich möglicher Spannungsspitzen.
- IC,max muss zum Laststrom passen. Bei Impulsbetrieb gelten oft andere Grenzen als im Dauerbetrieb.
- Ptot beschreibt die zulässige Verlustleistung und hängt stark von Gehäuse, Leiterplatte und Kühlung ab.
- hFE ist nur bei den angegebenen Strömen und Spannungen aussagekräftig. Für Schalter sollte mit Reserve gerechnet werden.
- UCE(sat) zeigt, wie viel Restspannung im eingeschalteten Zustand bleibt.
- Pinbelegung ist nicht standardisiert. Zwei äußerlich gleiche Transistoren können die Anschlüsse in einer anderen Reihenfolge besitzen.
Besonders häufig wird die Wärme unterschätzt. Bei 2 Watt Verlustleistung kann ein kleines Kunststoffgehäuse bereits sehr heiß werden, selbst wenn der Nennstrom auf dem Papier ausreichend erscheint. Für die Beurteilung nutze ich die thermische Beziehung TJ = TA + P · RthJA. Die Sperrschichttemperatur darf den Datenblattgrenzwert nicht überschreiten.
Auch die Basis darf nicht direkt an eine Spannungsquelle gelegt werden. Ohne Vorwiderstand kann ein zu hoher Basisstrom fließen. Umgekehrt führt ein zu großer Widerstand dazu, dass der Transistor bei einer Schaltaufgabe nicht tief genug in die Sättigung kommt und unnötig Leistung verheizt.
Ein weiterer Klassiker ist die falsche Messung mit dem Multimeter. Im Diodentest lassen sich die Übergänge grob prüfen, aber damit erkennt man nicht zuverlässig jede Form von Leckstrom, thermischem Fehler oder dynamischem Verhalten. Bei sicherheitsrelevanten Steuerungen sollte die Prüfung deshalb mit dem tatsächlichen Lastfall und den vorgesehenen Spannungen erfolgen.
Was ich bei der Auslegung eines BJT nie überspringe
Die Grundidee ist einfach: Ein kleiner Basisstrom steuert einen größeren Strom zwischen Kollektor und Emitter. Die zuverlässige Schaltung entsteht aber erst, wenn Spannung, Strom, Wärme, Ansteuerung und Lastart gemeinsam betrachtet werden.
Für erste Tests sind ein NPN-Transistor, ein berechneter Basiswiderstand und eine klar begrenzte Last meist die unkomplizierteste Kombination. Bei Spulen kommt die Freilaufdiode hinzu, bei analogen Verstärkern ein sauber festgelegter Arbeitspunkt und bei industriellen Anwendungen ausreichend Reserve gegen Überspannung und Temperatur.
Mein wichtigster Praxisrat lautet deshalb: Nicht nur den maximalen Kollektorstrom anschauen, sondern die komplette Kennwertgruppe im Datenblatt prüfen. Ein passend ausgewählter Transistor ist unscheinbar, zuverlässig und günstig. Ein knapp dimensionierter Typ kann dagegen trotz korrekter Grundschaltung zum schwächsten Glied der gesamten Elektronik werden.
