Warum fließt durch eine Diode bei kleiner Spannung kaum Strom, während er kurz darauf stark ansteigt? Die Kennlinie einer Diode macht dieses Verhalten sichtbar und hilft dabei, Gleichrichter, Schutzschaltungen und Spannungsregler sicher auszulegen. Ich zeige, wie das Diagramm gelesen wird, welche Werte bei Silizium-, Schottky-, LED- und Z-Dioden typisch sind und welche Fehler in der Praxis häufig auftreten.
Die wichtigsten Aussagen zur Kennlinie auf einen Blick
- Durchlassrichtung: Der Strom steigt nach dem Knick stark an.
- Sperrrichtung: Es fließt zunächst nur ein kleiner Sperrstrom.
- Siliziumdioden: Die Durchlassspannung liegt bei typischen Strömen meist ungefähr bei 0,6 bis 0,8 V.
- Temperatur: Höhere Temperaturen senken die Durchlassspannung und erhöhen den Sperrstrom.
- Datenblatt: Die Kennlinie gilt immer nur für bestimmte Strom-, Temperatur- und Spannungsbereiche.
Was die Kennlinie einer Diode tatsächlich zeigt
Die Diodenkennlinie ist die grafische Darstellung des Zusammenhangs zwischen Diodenspannung UD und Diodenstrom ID. Auf der waagerechten Achse steht üblicherweise die Spannung, auf der senkrechten Achse der Strom. Anders als bei einem ohmschen Widerstand verläuft die Kurve nicht als Gerade, sondern deutlich nichtlinear.
Genau darin liegt der praktische Nutzen. An einem Punkt der Kurve lässt sich ablesen, welcher Strom bei einer bestimmten Spannung fließt oder welche Spannung sich bei einem bestimmten Strom einstellt. Für die Auslegung einer Schaltung ist das oft wichtiger als ein einzelner Nennwert, denn eine Diode verhält sich bei kleinen und großen Strömen sehr unterschiedlich.
Die beiden Richtungen im Diagramm
Rechts vom Nullpunkt liegt die Durchlassrichtung. Die Anode ist dabei positiver als die Kathode. Links befindet sich die Sperrrichtung, in der die Diode den Strom weitgehend blockiert. Die Stromwerte in Sperrrichtung werden häufig stark vergrößert dargestellt, weil der Sperrstrom im Vergleich zum Durchlassstrom sehr klein ist.
Eine ideale Diode würde in Durchlassrichtung sofort leiten und in Sperrrichtung vollständig blockieren. Eine reale Diode braucht jedoch eine bestimmte Spannung, bevor ein technisch relevanter Strom fließt. Diese sogenannte Schleusen- oder Durchlassspannung ist kein harter Schalterpunkt, sondern eine vereinfachte Beschreibung des gekrümmten Kurvenverlaufs.

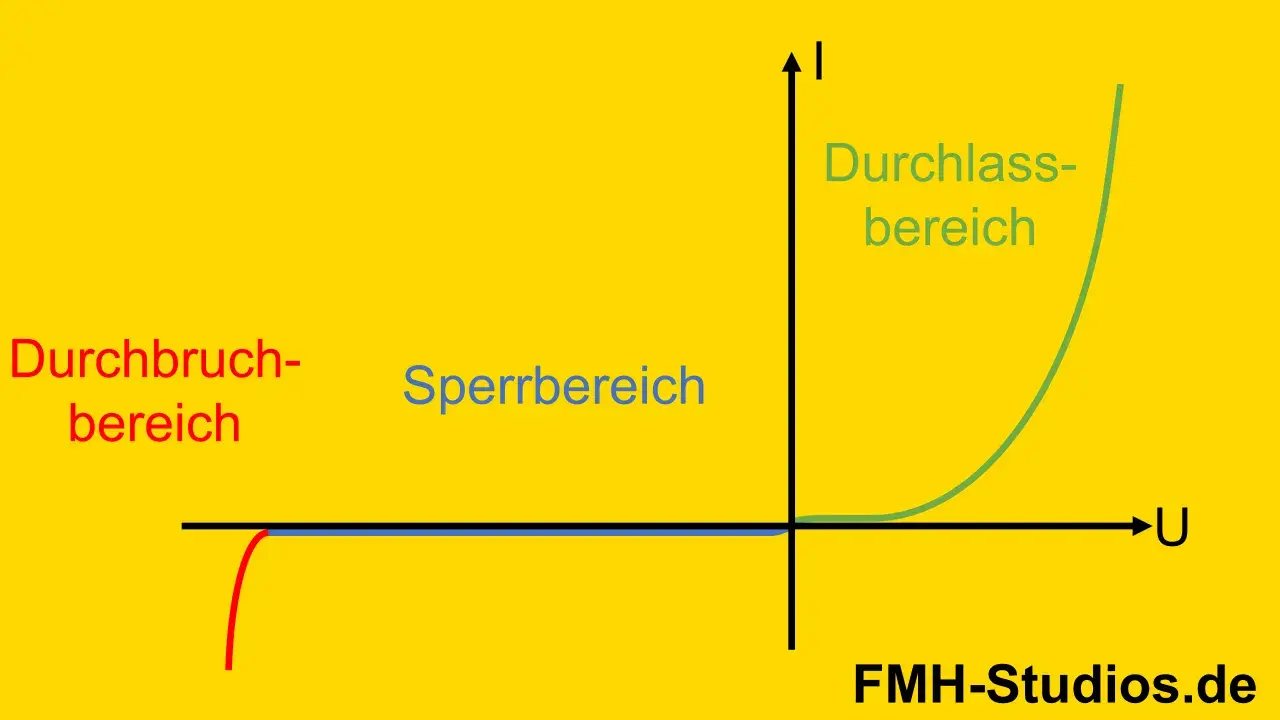

Durchlassbereich, Sperrbereich und Durchbruch richtig deuten
Im Durchlassbereich bleibt der Strom zunächst klein. Mit wachsender Spannung wird der pn-Übergang leitfähig, und die Kurve steigt immer steiler an. Schon eine kleine zusätzliche Spannung kann dann einen deutlich größeren Strom verursachen. Deshalb gehört immer eine Strombegrenzung zur Schaltung, meist durch einen Vorwiderstand oder eine geeignete Stromregelung.
Bei einer Siliziumdiode wird im Alltag oft mit etwa 0,7 V Durchlassspannung gerechnet. Dieser Wert ist nur eine Näherung. Eine 1N4148 kann bei wenigen Milliampere eine deutlich niedrigere Spannung zeigen als bei 100 mA, und bei einer Leistungsdiode hängt der Wert zusätzlich stark von Temperatur und Bauform ab.
Was in Sperrrichtung passiert
In Sperrrichtung fließt zunächst nur der Sperrstrom. Er liegt bei vielen Standarddioden im Nanoampere- bis Mikroamperebereich, kann bei hohen Temperaturen aber deutlich zunehmen. Für empfindliche Messschaltungen, Photodioden oder hochohmige Eingangsstufen ist dieser kleine Strom nicht immer bedeutungslos.
Wird die zulässige Sperrspannung überschritten, erreicht die Kurve den Durchbruchbereich. Bei einer normalen Gleichrichterdiode kann dieser Zustand zu einer Überhitzung und Zerstörung führen. Eine Z-Diode ist dagegen gezielt für den Betrieb in diesem Bereich konstruiert und nutzt den nahezu konstanten Spannungsabfall zur Begrenzung oder Stabilisierung.
| Bereich | Typisches Verhalten | Praktische Bedeutung |
|---|---|---|
| Durchlassbereich | Strom steigt stark mit der Spannung | Gleichrichtung und Stromleitung |
| Sperrbereich | Nur kleiner Sperrstrom | Blockieren unerwünschter Stromrichtung |
| Durchbruchbereich | Strom nimmt stark zu | Bei Z-Dioden gewollt, bei Standarddioden kritisch |
Warum verschiedene Dioden unterschiedliche Kurven haben
Die Grundform ist ähnlich, die konkreten Werte unterscheiden sich aber erheblich. Ich würde deshalb nie eine allgemeine Kennlinie verwenden, wenn eine Schaltung zuverlässig arbeiten muss. Entscheidend sind immer der Diodentyp, der tatsächliche Betriebsstrom und die Temperatur.
| Diodentyp | Typische Durchlassspannung | Besonderheit der Kennlinie | Typische Anwendung |
|---|---|---|---|
| Siliziumdiode | Etwa 0,6 bis 0,8 V | Guter Kompromiss aus Sperrfähigkeit und Verlustleistung | Gleichrichter, Schutzschaltungen |
| Schottkydiode | Etwa 0,2 bis 0,5 V | Niedrige Durchlassspannung, meist höherer Sperrstrom | Schaltnetzteile, schnelle Gleichrichtung |
| Germaniumdiode | Etwa 0,2 bis 0,3 V | Niedrige Durchlassspannung, stärker temperaturabhängig | Historische und spezielle Signalanwendungen |
| LED | Etwa 1,6 bis 3,6 V | Wert hängt stark von der Lichtfarbe und Technologie ab | Anzeige, Beleuchtung, optische Signale |
| Z-Diode | Abhängig von der Zenerspannung | Ausgeprägter Durchbruchbereich | Spannungsbegrenzung und Referenzschaltungen |
Bei LEDs ist die häufige Faustregel von 2 V für rote und 3 V für blaue LEDs nur für eine grobe Vorbetrachtung brauchbar. Der genaue Wert muss aus dem Datenblatt und dem vorgesehenen Betriebsstrom kommen. Eine LED direkt an eine Spannungsquelle anzuschließen, ist deshalb keine sichere Schaltung, weil der Strom nach dem Kennlinienknick sehr schnell ansteigen kann.
Schottkydioden wirken auf den ersten Blick fast immer überlegen, weil sie weniger Spannung verlieren. Dafür haben sie häufig einen höheren Sperrstrom und eine geringere zulässige Sperrspannung. In einem 24-V-Steuerkreis oder einer industriellen Versorgung kann eine klassische Siliziumdiode deshalb die robustere Wahl sein, auch wenn ihre Durchlassverluste etwas höher liegen.
So liest du eine Kennlinie aus dem Datenblatt
Eine Kennlinie ist nur dann aussagekräftig, wenn ihre Randbedingungen bekannt sind. Achte zuerst auf die Temperatur, anschließend auf den dargestellten Strombereich und die Skala. Manche Hersteller verwenden für den Strom eine logarithmische Achse, damit sowohl Mikroampere als auch mehrere Ampere in einem Diagramm sichtbar werden.
Die wichtigsten Werte
- UF oder VF bezeichnet die Durchlassspannung bei einem bestimmten Strom.
- IF ist der Durchlassstrom, den die Diode führen darf.
- UR oder VR beschreibt die Spannung in Sperrrichtung.
- IR ist der Sperrstrom bei einer festgelegten Sperrspannung.
- UBR oder VBR bezeichnet die Durchbruchspannung.
- rd ist der differentielle Widerstand und beschreibt die lokale Steigung der Kurve.
Der differentielle Widerstand ist besonders nützlich, wenn ich nicht den gesamten Spannungs-Strom-Verlauf, sondern nur einen kleinen Arbeitsbereich untersuche. Mathematisch entspricht er näherungsweise dem Verhältnis aus einer kleinen Spannungsänderung und der daraus entstehenden Stromänderung. Eine steile Kennlinie bedeutet dabei einen kleinen dynamischen Widerstand.
Für eine grobe Schaltungsrechnung reicht häufig das Ersatzmodell mit einer konstanten Durchlassspannung. Bei präzisen Netzteilen, schnellen Schaltreglern, Messverstärkern oder thermisch stark belasteten Dioden reicht diese Vereinfachung jedoch nicht. Dort sollte der Arbeitspunkt aus der realen Kennlinie oder einem SPICE-Modell bestimmt werden.
Temperatur und Arbeitspunkt entscheiden über das Ergebnis
Die Kurve einer Diode ist nicht unveränderlich. Steigt die Temperatur, sinkt bei vielen Siliziumdioden die Durchlassspannung grob um einige Millivolt pro Grad Celsius. Gleichzeitig nimmt der Sperrstrom zu. Diese beiden Effekte können sich in einer Leistungsschaltung gegenseitig verstärken.
Ein typisches Risiko ist das thermische Durchgehen. Die Diode erwärmt sich, ihre Durchlassspannung sinkt, dadurch steigt bei einer nahezu konstanten Versorgung der Strom, und die Verlustleistung nimmt weiter zu. Ohne ausreichende Kühlung, Strombegrenzung oder thermische Reserve kann ein Bauteil dadurch trotz zunächst korrekter Berechnung ausfallen.
Ich prüfe bei industriellen Anwendungen deshalb nicht nur den Nennstrom, sondern mindestens drei Punkte. Dazu gehören der höchste Dauerstrom, die maximale Sperrspannung und die erwartete Gehäuse- beziehungsweise Umgebungstemperatur. Bei Gleichrichtern kommt außerdem die Verlustleistung aus Spannung mal Strom hinzu, die im Gehäuse abgeführt werden muss.
Lesen Sie auch: Potentiometer erklärt - Schleifer, Spannungsteiler und Auswahl
Die Kennlinie ist nicht der komplette Belastungsnachweis
Ein Diagramm kann zeigen, wie sich Spannung und Strom verhalten, ersetzt aber nicht die Prüfung von Impulsstrom, Einschaltstrom und Kühlung. Ein Netzteil kann beim Einschalten kurzzeitig ein Mehrfaches seines normalen Stroms ziehen. Die Diode muss diesen Impuls thermisch und elektrisch verkraften, auch wenn der Dauerbetrieb unkritisch aussieht.
Bei Wechselrichtern, Motorsteuerungen und Gebäudeautomation spielen zusätzlich Schaltgeschwindigkeit und Sperrerholzeit eine Rolle. Eine Diode mit niedriger Durchlassspannung ist nicht automatisch für hohe Frequenzen geeignet. Für schnelle Schaltvorgänge muss das Datenblatt ausdrücklich passende Werte liefern.
Eine Diodenkennlinie selbst aufnehmen
Für einen einfachen Versuch genügt eine Gleichspannungsquelle, ein geeigneter Vorwiderstand, ein Amperemeter und ein Voltmeter. Der Widerstand schützt die Diode vor zu hohem Strom. Ohne ihn kann schon eine kleine Spannungsänderung im steilen Bereich der Kurve zu einem zerstörerischen Stromanstieg führen.
- Diode und Vorwiderstand in Reihe mit der Spannungsquelle verbinden.
- Spannung direkt an der Diode messen.
- Strom durch die Reihenschaltung messen.
- Die Versorgung schrittweise erhöhen und jeweils Spannung sowie Strom notieren.
- Die Messpunkte in ein Diagramm eintragen und die Kurve verbinden.
Für die Sperrrichtung wird die Diode umgepolt. Dabei muss die zulässige Sperrspannung unbedingt beachtet werden. Bei einer normalen Kleinsignaldiode sollte der Durchbruch nicht absichtlich getestet werden, sofern der Hersteller diesen Betrieb nicht ausdrücklich vorsieht.
Ein häufiger Messfehler entsteht durch falsch platzierte Messgeräte. Das Amperemeter gehört in Reihe, das Voltmeter parallel zur Diode. Außerdem beeinflussen Leitungswiderstände, Kontaktstellen und die Erwärmung während der Messung das Ergebnis. Ich lasse nach jedem Messpunkt kurz stabilisieren und beginne mit kleinen Spannungen, weil eine schöne Kurve keinen defekten Prüfling rechtfertigt.
Typische Fehler bei der praktischen Auslegung
Der häufigste Irrtum ist die Annahme, eine Diode habe immer exakt 0,7 V Spannungsabfall. Tatsächlich hängt dieser Wert vom Strom und von der Temperatur ab. Wer die Zahl als festen Schalterwert behandelt, kann bei LEDs, Schottkydioden und Leistungsgleichrichtern schnell falsch dimensionieren.
Ebenso problematisch ist die Verwechslung von maximalem Dauerstrom und zulässigem Spitzenstrom. Ein Bauteil darf beispielsweise einen hohen Strom für wenige Millisekunden führen, aber nicht dauerhaft. Bei Netzgleichrichtern muss zudem die wiederkehrende Spitzensperrspannung zur Schaltung passen.
- Keine LED ohne Strombegrenzung betreiben.
- Die Sperrspannung nicht nur anhand der Nennspannung der Versorgung wählen.
- Bei Brückengleichrichtern den Spannungsabfall von zwei gleichzeitig leitenden Dioden berücksichtigen.
- Bei Schottkydioden den höheren Sperrstrom und die Temperaturabhängigkeit prüfen.
- Für schnelle Schaltungen die Sperrerholzeit und die Schaltverluste einbeziehen.
- Bei Z-Dioden den Mindeststrom und die maximale Verlustleistung kontrollieren.
Gerade in sicherheitsrelevanten Steuerungen sollte die Kennlinie nicht isoliert betrachtet werden. Überspannungsschutz, Sicherung, Leiterbahnabstände und Wärmeabfuhr gehören zur gleichen technischen Bewertung. Die Diode ist nur dann zuverlässig, wenn ihr gesamter Arbeitsbereich zur Anlage passt.
Die Kennlinie als schnelle Entscheidungshilfe in der Praxis
Für eine erste Auswahl genügt oft eine einfache Frage. Brauche ich niedrige Verluste, hohe Sperrfähigkeit, schnelles Schalten oder eine definierte Begrenzungsspannung? Die Kennlinie zeigt dann sofort, welcher Kompromiss zu erwarten ist.
Für einen klassischen Gleichrichter ist die Siliziumdiode häufig robust und wirtschaftlich. Bei niedrigen Spannungen, etwa in einer effizienten Kleinspannungsversorgung, kann die Schottkydiode durch ihren geringeren Spannungsabfall Vorteile bringen. Eine Z-Diode ist sinnvoll, wenn eine Spannung begrenzt oder als einfache Referenz genutzt werden soll, nicht als verlustarmer Ersatz für einen modernen Spannungsregler.
Mein praktischer Rat lautet daher, zuerst den realen Arbeitspunkt einzuzeichnen und erst danach das Bauteil auszuwählen. Liegt dieser Punkt nahe an der maximalen Strom-, Spannungs- oder Temperaturgrenze, ist die Schaltung zu knapp ausgelegt. Eine Kennlinie, die deutlich Reserve erkennen lässt, ist in der Gebäude- und Industrieelektronik meist die bessere Entscheidung als ein nominell günstigeres Bauteil.
Wer Spannung und Strom an einem konkreten Arbeitspunkt abliest, versteht die Diodenkennlinie weit besser als durch das Auswendiglernen einer einzigen Durchlassspannung. Genau diese Verbindung aus Diagramm, Datenblatt und realer Belastung macht aus einer theoretischen Kurve eine verlässliche Grundlage für die Schaltungsplanung.
