Eine LED soll gedimmt, ein Motor geregelt oder eine induktive Last zuverlässig geschaltet werden? Dann entscheidet oft ein kleines Bauteil darüber, ob die Schaltung effizient arbeitet oder unnötig heiß wird. In diesem Beitrag zeige ich, was ein MOSFET macht, wie Gate, Source und Drain zusammenspielen und worauf es bei Auswahl, Ansteuerung und Schutz in der Praxis ankommt.
Das Wichtigste zur Funktion eines MOSFET auf einen Blick
- Spannungsgesteuerter Schalter: Eine Spannung am Gate steuert den Strom zwischen Drain und Source.
- Gate-Source-Spannung: Erst sie entscheidet, ob der MOSFET sperrt oder leitet.
- N-Kanal und P-Kanal: N-Kanal-Typen sind meist effizienter, P-Kanal-Typen oft einfacher für High-Side-Schaltungen.
- Schaltverluste: Zu langsames Schalten, eine falsche Gatespannung oder ein zu hoher Einschaltwiderstand erzeugen Wärme.
- Schutzmaßnahmen: Gate-Widerstand, Pulldown-Widerstand, Freilaufpfad und ausreichende Spannungsreserve verhindern viele Ausfälle.
Was macht ein MOSFET im Stromkreis?
Ein MOSFET ist ein elektronisch steuerbarer Schalter. Über die Spannung zwischen Gate und Source lässt sich der Widerstand zwischen Drain und Source sehr stark verändern. Dadurch kann der Baustein einen Laststrom ein- und ausschalten oder seinen Verlauf kontrollieren.
MOSFET steht für „Metal-Oxide-Semiconductor Field-Effect Transistor“. Die drei wichtigsten Anschlüsse heißen Gate, Drain und Source. Bei vielen Bauteilen kommt zusätzlich der Body- oder Bulk-Anschluss hinzu, der intern häufig mit der Source verbunden ist.
Im Unterschied zum Bipolartransistor wird das Gate im Normalbetrieb nahezu stromlos angesteuert. Es ist durch eine dünne Oxidschicht isoliert und verhält sich elektrisch teilweise wie ein kleiner Kondensator. Das bedeutet aber nicht, dass jede beliebige Steuerspannung genügt. Entscheidend ist immer die im Datenblatt angegebene Gate-Source-Spannung UGS.
In der Gebäudetechnik und Industrie findet man MOSFETs beispielsweise in LED-Treibern, DC/DC-Wandlern, Lüftersteuerungen, Akku-Systemen, Motorreglern und elektronischen Relais. Sie ersetzen dort oft mechanische Kontakte, weil sie schnell, verschleißfrei und geräuschlos schalten.

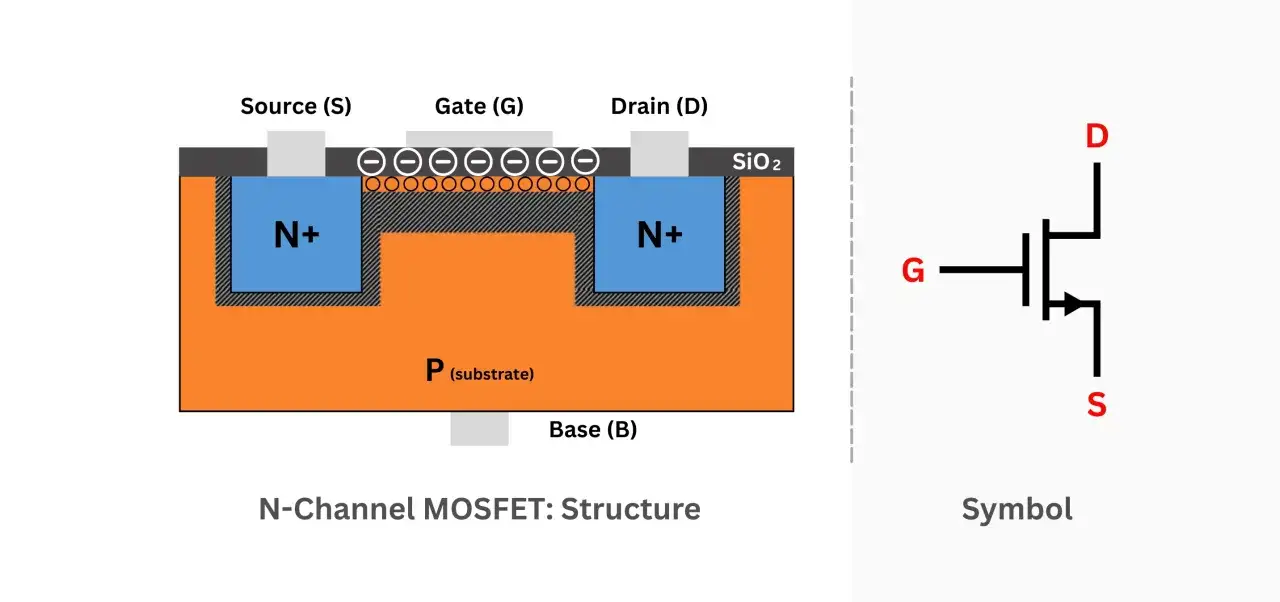

So entsteht der Stromkanal zwischen Source und Drain
Das Gate arbeitet wie ein elektrisches Steuertor
Beim häufig verwendeten N-Kanal-MOSFET liegt Source meist auf einem niedrigeren Potenzial. Wird das Gate gegenüber der Source positiv genug angesteuert, erzeugt das elektrische Feld unter dem Gate einen leitfähigen Kanal. Erst dann kann der Strom zwischen Drain und Source mit geringem Widerstand fließen.
Die sogenannte Schwellenspannung VGS(th) markiert lediglich den Beginn der Leitfähigkeit. Sie bedeutet nicht, dass der MOSFET bereits vollständig eingeschaltet ist. Ein Bauteil mit einer Schwellenspannung von 2 V kann deshalb bei 2 V noch deutlich mehr Verlustleistung erzeugen als bei den 4,5 V oder 10 V, für die sein Einschaltwiderstand spezifiziert wurde.
Lesen Sie auch: Fotodiode verstehen - Bauarten, Kennwerte und Anwendungen
Sperren, leiten und teilweise leiten
Liegt die Gate-Source-Spannung unterhalb der erforderlichen Schwelle, sperrt ein selbstsperrender MOSFET weitgehend. Wird die Spannung erhöht, sinkt der Widerstand RDS(on) zwischen Drain und Source. Im eingeschalteten Zustand fällt am Bauteil dann nur noch eine kleine Spannung ab.
Der Strom lässt sich auch stufenlos beeinflussen. In dieser Betriebsart arbeitet der MOSFET als Verstärker oder als analoges Stellglied. Für Leistungsanwendungen ist der lineare Betrieb jedoch kritisch, weil dabei gleichzeitig eine hohe Spannung und ein hoher Strom am Bauteil anliegen können. Die entstehende Wärme kann dann deutlich größer sein als im reinen Ein-Aus-Betrieb.
Bei einem realen MOSFET gibt es außerdem eine sogenannte Body-Diode. Sie entsteht durch den internen Halbleiteraufbau und leitet in einer Richtung auch dann, wenn der Transistor selbst ausgeschaltet ist. Bei Motoren, Relais und Spulen muss dieser Strompfad unbedingt berücksichtigt werden.

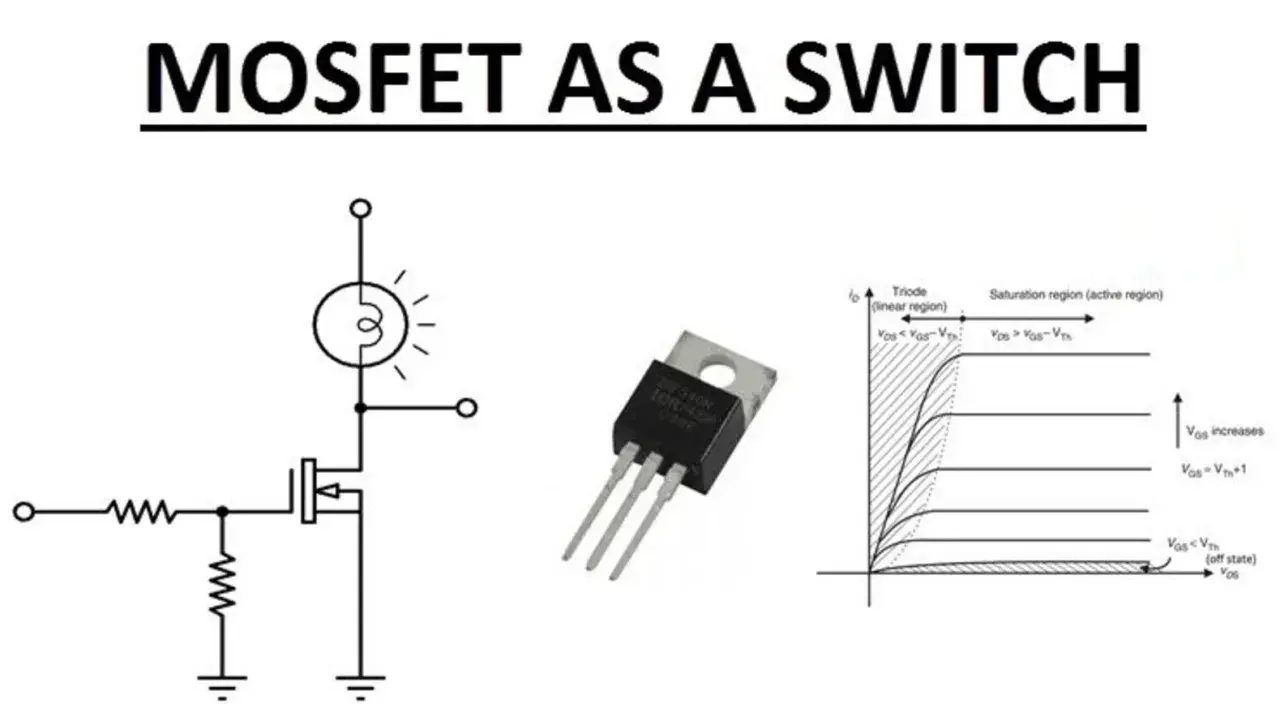

Der MOSFET als Schalter und als Verstärker
Für die meisten praktischen Schaltungen ist der MOSFET vor allem ein elektronischer Leistungsschalter. Im ausgeschalteten Zustand soll möglichst kein Strom fließen, im eingeschalteten Zustand möglichst wenig Spannung am Bauteil abfallen.
| Betriebsart | Aufgabe | Worauf es ankommt |
|---|---|---|
| Ausgeschaltet | Laststrom sperren | Ausreichende Sperrspannung und geringe Leckströme |
| Eingeschaltet | Strom mit kleinen Verlusten führen | Niedriger RDS(on) bei der tatsächlich verfügbaren Gatespannung |
| Schaltbetrieb | Schnell zwischen Aus und Ein wechseln | Gate-Ladung, Treiberstrom und kurze Umschaltzeiten |
| Linearbetrieb | Strom oder Spannung stufenlos regeln | SOA, Kühlung und zulässige Verlustleistung |
Bei einer PWM-Steuerung wird die Last nicht langsam „halb eingeschaltet“, sondern sehr schnell ein- und ausgeschaltet. Das Verhältnis von Ein-Zeit zu Periodendauer bestimmt die mittlere Leistung, etwa bei der Helligkeitsregelung einer LED. Ich halte PWM in der Praxis meist für die bessere Lösung, weil der MOSFET dabei überwiegend in den verlustarmen Zuständen Aus oder Ein arbeitet.
Als Verstärker verändert der MOSFET den Strom abhängig von einer kleinen Änderung der Gate-Spannung. Diese Betriebsart ist in Audioverstärkern, Messschaltungen und analogen Netzteilen wichtig. Bei hohen Lastleistungen muss man allerdings genau prüfen, ob das konkrete Bauteil für den linearen Betrieb freigegeben ist. Ein niedriger RDS(on) allein sagt darüber noch nichts aus.
N-Kanal, P-Kanal und weitere Varianten
Die Wahl des Kanaltyps beeinflusst Wirkungsgrad, Schaltungsaufwand und Ansteuerung. In der Leistungselektronik nutze ich bevorzugt N-Kanal-MOSFETs, weil sie bei vergleichbarer Baugröße oft einen niedrigeren Einschaltwiderstand besitzen.
| Typ | Typische Verwendung | Besonderheit |
|---|---|---|
| N-Kanal | Low-Side-Schalter, Motoren, Wandler | Gute Stromtragfähigkeit und meist niedriger RDS(on) |
| P-Kanal | Einfache High-Side-Schalter bei niedrigen Spannungen | Gate muss gegenüber der Source negativer werden |
| Logic-Level-MOSFET | Ansteuerung durch Mikrocontroller oder Logikbaustein | Für niedrige Gatespannungen ausgelegt, aber Datenblatt prüfen |
| Leistungs-MOSFET | Netzteile, Wechselrichter, Motorsteuerungen | Benötigt oft Kühlfläche, Treiber und Schutzbeschaltung |
Beim Low-Side-Schalter sitzt ein N-Kanal-MOSFET zwischen Last und Masse. Das Gate kann dann meist direkt von einem Mikrocontroller oder Treiber angesteuert werden. Bei einem High-Side-Schalter liegt der MOSFET dagegen auf der positiven Versorgung. Ein N-Kanal-Typ benötigt dort häufig eine Gatespannung oberhalb der Sourcespannung, wofür ein spezieller High-Side-Treiber oder eine Bootstrap-Schaltung nötig ist.
P-Kanal-MOSFETs vereinfachen diese High-Side-Ansteuerung, haben aber häufig höhere Leitverluste. Für kleine Ströme und überschaubare Schaltfrequenzen kann dieser Kompromiss sinnvoll sein. Bei mehreren Ampere oder schnellen Wandlern lohnt sich der zusätzliche Treiberaufwand für einen N-Kanal-Typ oft deutlich.
Die meisten Standardbauteile sind selbstsperrend. Das heißt, bei UGS = 0 V bleibt der Kanal aus. Selbstleitende Varianten, sogenannte Depletion-MOSFETs, sind ebenfalls erhältlich, spielen in typischen Steuerungen aber eine deutlich kleinere Rolle.
Diese Kennwerte entscheiden über die Funktion
Ein MOSFET wird nicht nach dem höchsten Stromwert auf dem Gehäuse ausgewählt. Ich prüfe zuerst, welche Spannung am Drain anliegt, welche Gatespannung verfügbar ist und welche Verlustleistung im schlechtesten Betriebsfall entsteht.
| Kennwert | Bedeutung | Praktische Konsequenz |
|---|---|---|
| VDS | Maximale Drain-Source-Spannung | Mit Sicherheitsreserve zur Versorgungsspannung wählen |
| ID | Zulässiger Drainstrom unter bestimmten Bedingungen | Gehäuse, Temperatur und Kühlung mitbewerten |
| RDS(on) | Einschaltwiderstand | Bestimmt einen großen Teil der Leitverluste |
| QG | Gesamte Gate-Ladung | Beeinflusst Schaltgeschwindigkeit und Treiberbedarf |
| CISS | Eingangskapazität | Verlangt beim schnellen Schalten höheren Ladestrom |
| VGS(max) | Maximal zulässige Gate-Source-Spannung | Überspannung am Gate kann das Bauteil sofort beschädigen |
Die Leitverluste lassen sich näherungsweise mit P = I² × RDS(on) berechnen. Bei 5 A und 20 mΩ entstehen rund 0,5 W. Bei 10 A sind es bereits 2 W, obwohl sich der Strom nur verdoppelt hat. Genau deshalb werden MOSFETs in Motorsteuerungen und industriellen Netzteilen schnell warm, wenn die Kühlung zu knapp ausgelegt ist.
Ein häufiger Fehler ist die Verwechslung von Schwellenspannung und Vollansteuerung. Für einen Mikrocontroller mit 3,3 V sollte im Datenblatt ausdrücklich ein niedriger RDS(on) bei 2,5 V oder 3,3 V angegeben sein. Steht dieser Wert nur bei 10 V dort, ist der Transistor für die direkte Ansteuerung möglicherweise ungeeignet.
Ebenso problematisch ist ein undefiniertes Gate. Ein Widerstand von etwa 10 kΩ bis 100 kΩ zwischen Gate und Source hält den MOSFET beim Einschalten der Versorgung sicher ausgeschaltet. Ein kleiner Serienwiderstand von ungefähr 10 Ω bis 100 Ω kann Schwingungen und sehr steile Stromspitzen beim Laden des Gates reduzieren.
Schutz und Ansteuerung in der Praxis
Das Gate ist isoliert, aber nicht unzerstörbar. Elektrostatische Entladung, zu hohe Spannung oder schnelle Spannungsspitzen können die Oxidschicht beschädigen. Ich behandle das Gate daher wie einen empfindlichen Eingang und begrenze die Spannung mit einer sauberen Treiberschaltung sowie bei Bedarf mit einer Zenerdiode.
Bei Relais, Magnetventilen und Gleichstrommotoren entsteht beim Abschalten eine hohe Induktionsspannung. Ein Freilaufpfad, beispielsweise eine passend dimensionierte Diode oder ein anderer Überspannungsschutz, führt diese Energie kontrolliert ab. Ohne diese Maßnahme kann der MOSFET trotz korrekter Nennspannung ausfallen.
Für langsame Schaltvorgänge reicht ein Logikausgang manchmal aus. Bei hohen Frequenzen, großen MOSFETs oder Halbbrücken ist ein Gate-Treiber jedoch meist die bessere Wahl. Er lädt und entlädt das Gate schneller, wodurch die Zeit im verlustreichen Übergangsbereich sinkt. Schneller ist aber nicht automatisch besser, denn zu steile Flanken erhöhen elektromagnetische Störungen und Überschwinger.
Arbeiten an 230-V-Schaltungen gehören nicht auf ein Steckbrett und sollten nur mit geeigneter Isolation, Messausrüstung und Fachkenntnis erfolgen. Ein MOSFET kann zwar einen mechanischen Netzschalter ersetzen, er ersetzt aber nicht automatisch die Anforderungen an Berührungsschutz, Trennung und sichere Abschaltung.
Der kurze Prüfplan vor dem ersten Einschalten
Für eine robuste Schaltung reichen meist wenige, aber konsequente Prüfungen. Ich kontrolliere zuerst Kanaltyp, Pinbelegung und Massebezug. Danach vergleiche ich die reale Gate-Spannung mit dem Datenblatt und berechne die voraussichtliche Verlustleistung.
Bei induktiven Lasten prüfe ich zusätzlich den Freilaufpfad und die maximale Spannungsspitze. Bei PWM-Anwendungen achte ich auf Frequenz, Gate-Ladung und Kühlung. Diese Punkte erklären in der Praxis wesentlich häufiger einen Ausfall als ein grundsätzlich „schlechter“ MOSFET.
Die kurze Antwort lautet daher: Ein MOSFET nutzt ein elektrisches Feld am Gate, um den Strom zwischen Drain und Source zu steuern. Richtig ausgewählt und angesteuert arbeitet er als effizienter Schalter oder Verstärker. Entscheidend sind nicht nur Ampere und Volt auf dem Etikett, sondern Gate-Spannung, Einschaltwiderstand, Schaltgeschwindigkeit, Wärme und Schutzbeschaltung.
