Wenn ein MOSFET in einer 24-V-Steuerung nicht schaltet, liegt der Fehler oft nicht am Transistor selbst, sondern an einer vertauschten Anschlussbelegung oder einer falsch verstandenen Gate-Spannung. Die Anschlüsse Gate, Drain und Source übernehmen klar unterschiedliche Aufgaben. Ich zeige, wie sie funktionieren, wie man N- und P-Kanal-MOSFETs unterscheidet und worauf es beim Einbau in Industrie- und Gebäudeautomationsschaltungen ankommt.
Die drei Anschlüsse entscheiden über Steuerung, Strompfad und Einbaurichtung
- Gate (G) steuert den MOSFET über die Spannung zwischen Gate und Source.
- Drain (D) und Source (S) bilden den eigentlichen Laststrompfad.
- Die relevante Steuerspannung heißt UGS, nicht einfach Gate-Spannung gegen Masse.
- Die integrierte Body-Diode legt die bevorzugte Stromrichtung im ausgeschalteten Zustand fest.
- Die Anschlussreihenfolge ist nicht bei jedem Gehäuse gleich und muss im Datenblatt geprüft werden.
Gate, Drain und Source haben klar getrennte Aufgaben

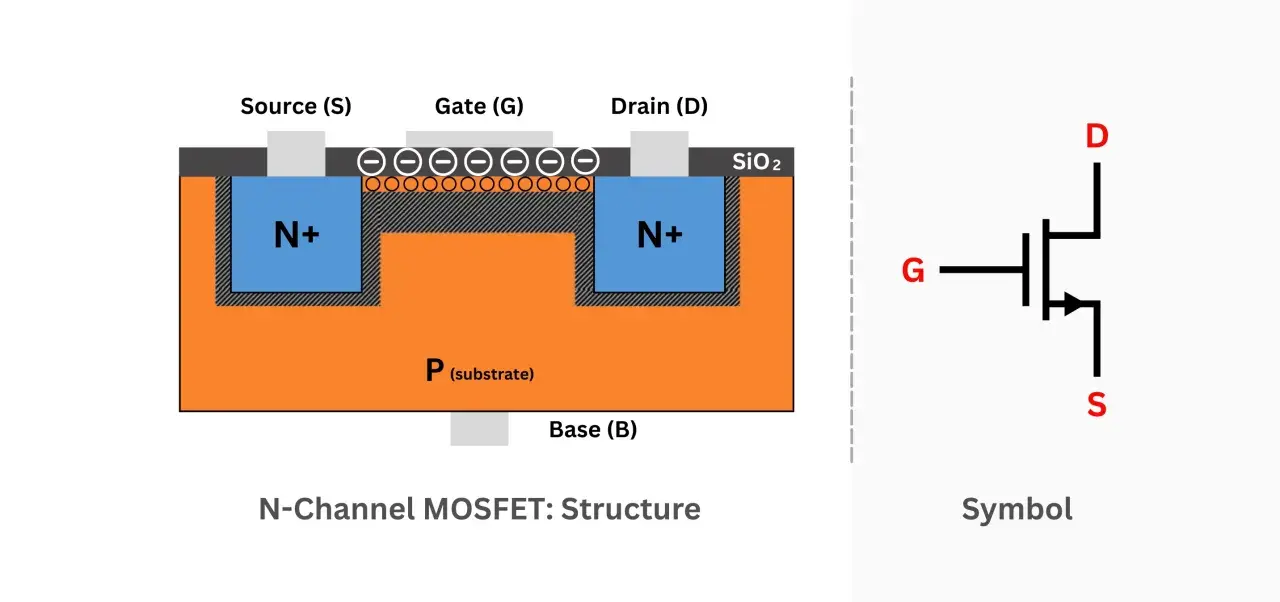

Ein MOSFET ist ein spannungsgesteuerter Halbleiterschalter. Zwischen Drain und Source liegt der Laststrompfad, während das Gate diesen Pfad elektrisch beeinflusst. Der Begriff MOSFET leitet sich von der isolierten Metall-Oxid-Halbleiter-Struktur des Gates ab.
| Anschluss | Aufgabe | Typischer Bezugspunkt |
|---|---|---|
| Gate (G) | Steuert die Leitfähigkeit des Kanals. | Immer gegen Source bewerten |
| Drain (D) | Lastanschluss des Kanals, häufig auf der höheren Spannung. | Gegen Source messen |
| Source (S) | Referenz für die Gate-Steuerung und zweiter Lastanschluss. | Oft Masse, aber nicht immer |
| Body oder Bulk | Vierter Halbleiteranschluss, meist intern mit Source verbunden. | Bei diskreten Typen normalerweise nicht separat zugänglich |
Das Gate ist durch eine dünne Isolierschicht vom Halbleiter getrennt. Im eingeschwungenen Gleichstrombetrieb fließt deshalb fast kein Gate-Strom. Beim Ein- und Ausschalten muss der Treiber jedoch die Gate-Kapazität laden und entladen, weshalb kurze Stromimpulse durchaus beträchtlich sein können.
Source ist nicht automatisch der Anschluss, der im Schaltbild unten steht. Entscheidend ist, gegen welchen Anschluss die Gate-Spannung angegeben wird. Genau diese kleine Unterscheidung verhindert viele Fehlinterpretationen bei High-Side-Schaltern.
Die Gate-Source-Spannung öffnet den Kanal
Bei einem N-Kanal-MOSFET wird der Kanal leitfähig, wenn das Gate gegenüber der Source ausreichend positiv ist. Maßgeblich ist die Spannung UGS = UG - US. Liegt UGS unterhalb des erforderlichen Bereichs, sperrt der Transistor weitgehend.
Die im Datenblatt angegebene Gate-Source-Schwellspannung VGS(th) wird häufig falsch interpretiert. Sie beschreibt nur den Beginn einer kleinen Drain-Strommessung und bedeutet nicht, dass der MOSFET bei dieser Spannung bereits verlustarm durchschaltet. Für die Auswahl sind die angegebenen Werte von RDS(on) bei einer konkreten Gate-Spannung wesentlich wichtiger.
N-Kanal und P-Kanal im Vergleich
| Merkmal | N-Kanal-MOSFET | P-Kanal-MOSFET |
|---|---|---|
| Steuerspannung zum Einschalten | Gate positiver als Source | Gate negativer als Source |
| Typischer Einsatz | Low-Side-Schalter, effiziente Leistungsstufen | Einfacher High-Side-Schalter |
| Leitverluste | Meist niedriger bei gleicher Baugröße | Oft höherer RDS(on) |
| Typische Schwierigkeit | High-Side-Ansteuerung kann einen speziellen Treiber benötigen | Geringere Effizienz bei höheren Strömen |
Für eine 24-V-Magnetspule in der Gebäudeautomation ist ein N-Kanal-Typ als Low-Side-Schalter oft die pragmatische Lösung. Die Spule liegt an +24 V, der Drain verbindet sie mit dem MOSFET, und die Source liegt an 0 V. Ein High-Signal am Gate schaltet den Strom zur Masse durch.
Bei einer 5-V- oder 3,3-V-Steuerung muss der MOSFET ausdrücklich für diese Ansteuerung geeignet sein. Ich verlasse mich dabei nie auf die Bezeichnung „Logic Level“, sondern prüfe, ob der Hersteller den niedrigen RDS(on) tatsächlich bei 4,5 V, 2,5 V oder 1,8 V spezifiziert.
Warum Source und Drain nicht beliebig vertauscht werden dürfen
Im Schaltbild wirken Drain und Source zunächst wie zwei gleichartige Anschlüsse. Im realen Bauteil gibt es jedoch eine integrierte Body-Diode. Bei einem N-Kanal-MOSFET zeigt sie typischerweise von Source nach Drain, bei einem P-Kanal-Typ in die umgekehrte Richtung.
Wird ein MOSFET falsch herum eingesetzt, kann diese Diode bereits bei ausgeschaltetem Transistor Strom führen. Bei einer induktiven Last wie einem Relais, Ventil oder Gleichstrommotor entstehen zusätzlich Spannungsspitzen, die den Transistor beschädigen können.
Ein eingeschalteter MOSFET kann über seinen Kanal grundsätzlich Strom in beide Richtungen führen. Das macht ihn aber nicht zu einem richtungslosen Bauteil. Body-Diode, Avalanche-Festigkeit, Gehäuseanschlüsse und Schaltungsaufbau bleiben richtungsabhängig.
Die Anschlussbelegung sicher finden
Die Gehäuseform reicht zur Identifikation nicht aus. Bei vielen TO-220-Leistungstypen lautet die Reihenfolge von vorne gesehen zwar häufig Gate, Drain, Source, doch es gibt zahlreiche Abweichungen. Auch bei SOT-23- und PowerSO-Gehäusen variiert die Pinbelegung erheblich.
- Exakte Typenbezeichnung auf dem Bauteil ablesen.
- Im Datenblatt die Zeichnung „Pin Configuration“ prüfen.
- Die elektrische Schaltung mit der internen Body-Diode vergleichen.
- Vor dem Einbau kontrollieren, ob Kühlfahne oder Tab elektrisch mit dem Drain verbunden sind.
Gerade bei Leistungstypen ist die Kühlfahne oft mit dem Drain verbunden. Berührt sie einen geerdeten Kühlkörper, kann daraus ein Kurzschluss entstehen. Eine isolierende Montagefolie oder ein isolierter Kühlkörper ist dann kein Komfort, sondern Teil der elektrischen Sicherheit.

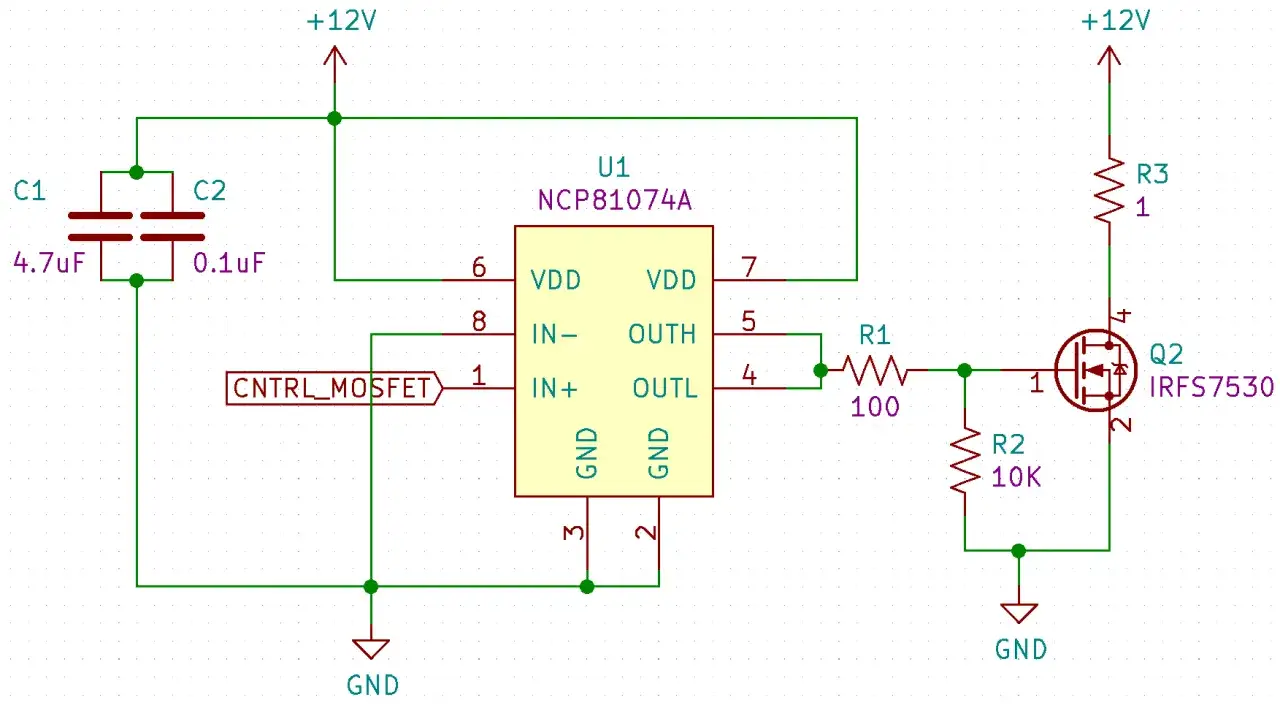

Eine saubere Gate-Ansteuerung entscheidet über Wärme und Zuverlässigkeit
Das Gate darf nicht offen bleiben. Ein Pull-down-Widerstand von etwa 10 bis 100 kΩ zieht das Gate bei abgeschalteter Steuerung sicher auf Source-Potenzial. Ohne diese Maßnahme kann ein MOSFET durch Störimpulse oder kapazitive Einkopplung ungewollt einschalten.
Ein kleiner Serienwiderstand zwischen Treiber und Gate begrenzt die Ladeimpulse und dämpft Schwingungen. Als erster Praxiswert sind häufig 10 bis 100 Ω sinnvoll, die optimale Größe hängt aber von Schaltfrequenz, Gate-Ladung, Leiterplattenlayout und Treiber ab.
Die zulässige Gate-Source-Spannung darf keinesfalls überschritten werden. Bei vielen Standardbauteilen liegt die Grenze bei ±20 V, bei modernen Typen kann sie anders ausfallen. Eine Zenerdiode zwischen Gate und Source schützt das Gate in rauen Industrieumgebungen zusätzlich, ersetzt aber keine gute Leitungsführung und keinen geeigneten Treiber.
Lesen Sie auch: Batterieaufbau verstehen - von der Zelle zum sicheren Batteriepack
Der häufigste Denkfehler bei High-Side-Schaltern
Bei einem N-Kanal-MOSFET auf der High Side steigt die Source-Spannung beim Einschalten in Richtung Versorgungsspannung. Ein Gate-Signal von 5 V gegen Masse kann dann zu klein sein, obwohl es am Mikrocontroller korrekt aussieht. Der Treiber muss das Gate um die erforderliche UGS oberhalb der Source anheben.
Für langsame 24-V-Schaltungen genügt manchmal ein P-Kanal-MOSFET oder ein einfacher High-Side-Treiber. Bei hohen Strömen und schnellen Schaltvorgängen ist der N-Kanal-Typ meist effizienter, braucht aber einen passenden High-Side-Treiber. Die Entscheidung sollte deshalb nach Verlustleistung und Ansteueraufwand fallen, nicht nur nach dem niedrigsten Bauteilpreis.
Bei PWM-Anwendungen entsteht ein zusätzlicher Zielkonflikt. Ein schnelleres Schalten reduziert die Schaltverluste, kann aber elektromagnetische Störungen und Überschwinger erhöhen. Die Gate-Ladung QG, insbesondere die Miller-Ladung QGD, zeigt, wie viel Ladung der Treiber für einen vollständigen Schaltvorgang bewegen muss.
So prüfe ich einen MOSFET vor dem Einbau
Vor jeder Messung trenne ich die Schaltung von der Versorgung und entlade vorhandene Kondensatoren. Ein Multimeter kann einen ersten Hinweis geben, ersetzt aber keine Funktionsprüfung unter Last.
- Pinout prüfen: Datenblatt und Gehäusemarkierung abgleichen.
- Gate isolieren: Zwischen Gate und Source sowie Gate und Drain darf im spannungslosen Zustand normalerweise keine niederohmige Verbindung bestehen.
- Body-Diode messen: Im Diodentest sollte bei einem N-Kanal-Typ typischerweise nur die Richtung Source nach Drain leiten.
- Gate laden: Gate kurz mit einer geeigneten Steuerspannung gegen Source verbinden und anschließend wieder mit Source entladen.
- Schaltverhalten testen: Drain-Source-Widerstand oder Strom in einer kleinen, strombegrenzten Testschaltung beobachten.
Die Anzeige eines Multimeters ist nur eine Orientierung. In-circuit-Messungen werden durch Widerstände, Spulen, Dioden und parallel geschaltete Bauteile verfälscht. Für eine belastbare Diagnose löte ich den MOSFET zumindest einseitig aus oder prüfe ihn auf einem definierten Testaufbau.
Bei induktiven Verbrauchern gehört die Schutzbeschaltung zur Prüfung dazu. Eine Freilaufdiode parallel zur Relaisspule oder zum Ventil begrenzt die Abschaltspannung. Ihre Kathode liegt bei einer üblichen Low-Side-Schaltung an der positiven Versorgung, die Anode am geschalteten Lastanschluss.
Ein klarer Prüfpunkt verhindert die meisten MOSFET-Fehler
Für die Praxis reicht meist eine feste Reihenfolge. Zuerst identifiziere ich Drain, Source und Gate im Datenblatt, danach prüfe ich die Body-Diode und erst dann die Gate-Ansteuerung. Anschließend kontrolliere ich RDS(on) bei der tatsächlich vorhandenen Steuerspannung und berechne die Verlustleistung.
Die grobe Abschätzung lautet P = I² × RDS(on). Bei 5 A und 40 mΩ entstehen bereits etwa 1 W Wärme, bevor Schaltverluste oder eine Temperaturerhöhung des Bauteils berücksichtigt werden. Genau solche scheinbar kleinen Werte entscheiden in kompakten Steuergeräten darüber, ob ein MOSFET kühl bleibt oder einen Kühlkörper benötigt.
Wer die Gate-Source-Spannung als eigentliche Steuerspannung versteht, die Anschlussbelegung nicht errät und die Body-Diode in die Schaltungsanalyse einbezieht, vermeidet die typischen Fehler. Für Gebäudeautomation und industrielle 24-V-Technik ist diese Vorgehensweise zuverlässig und schnell genug für die tägliche Fehlersuche.
