Ob Bewegungsmelder, Frequenzumrichter, Rauchmelder oder Photovoltaikanlage: In moderner Technik stecken überall Bauteile, die elektrische Signale präzise steuern. Was ist ein Halbleiter? Ich erkläre die physikalische Grundidee, zeige die wichtigsten Bauteile und ordne ein, warum Halbleiter für Gebäudeautomation, Industrie und Sicherheitstechnik so entscheidend sind.
Halbleiter machen elektrische Steuerung präzise und vielseitig
- Elektrische Leitfähigkeit: Halbleiter liegen zwischen Leitern und Isolatoren, lassen sich aber gezielt beeinflussen.
- Typische Werkstoffe: Silizium ist am weitesten verbreitet, daneben spielen unter anderem Galliumnitrid und Siliziumkarbid eine wichtige Rolle.
- Dotierung: Durch gezielte Fremdatome entstehen n- und p-leitende Bereiche.
- Bauteile: Dioden, Transistoren, Sensoren, LEDs und integrierte Schaltkreise basieren auf Halbleitern.
- Praxisnutzen: Sie schalten, messen, verstärken, wandeln Energie um und schützen elektronische Anlagen.
Was ein Halbleiter im Kern ist

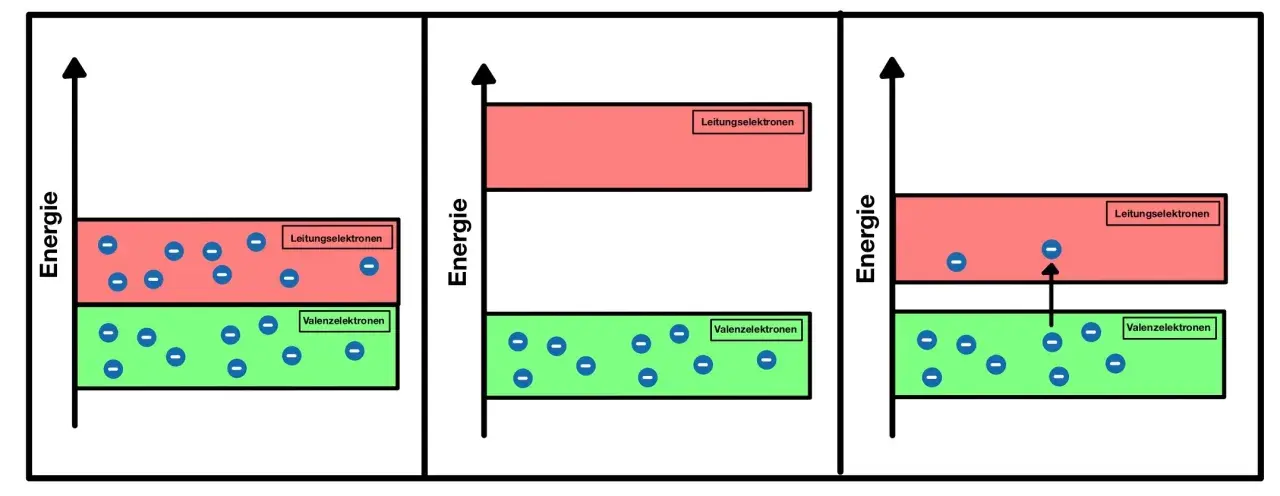

Ein Halbleiter ist ein Material, dessen elektrische Leitfähigkeit zwischen der eines guten Leiters wie Kupfer und der eines Isolators wie Glas liegt. Entscheidend ist aber nicht die Zwischenposition allein, sondern die Tatsache, dass sich die Leitfähigkeit gezielt verändern lässt.
Bei einem Metall bewegen sich freie Elektronen relativ leicht durch das Material. In einem Isolator sind sie dagegen stark gebunden. Ein Halbleiter reagiert empfindlich auf Temperatur, Licht, elektrische Felder und Fremdatome. Genau diese Beeinflussbarkeit macht ihn für elektronische Schaltungen so wertvoll.
Ich halte den Ausdruck „halb leitend“ für etwas irreführend. Ein Halbleiter ist kein schlechter Draht, sondern ein Werkstoff, dessen elektrische Eigenschaften sich kontrolliert einstellen lassen. Dadurch kann ein Bauteil beispielsweise als Schalter, Verstärker oder Sensor arbeiten.
Silizium ist der wichtigste Werkstoff
In der Praxis dominiert Silizium. Es ist vergleichsweise gut verfügbar, lässt sich zu sehr reinen Kristallen verarbeiten und bildet eine stabile Oxidschicht. Diese Eigenschaften sind für die Fertigung von Mikrochips und Leistungselektronik besonders hilfreich.
Daneben kommen Werkstoffe wie Germanium, Galliumarsenid, Siliziumkarbid und Galliumnitrid zum Einsatz. Ihre Vorteile liegen je nach Anwendung bei hohen Frequenzen, hohen Temperaturen, großen Spannungen oder besonders schnellen Schaltvorgängen.
Warum Halbleiter Strom kontrollieren können
Die elektrische Leitfähigkeit hängt davon ab, ob sich genügend bewegliche Ladungsträger im Material befinden. Dazu gehören freie Elektronen und sogenannte Defektelektronen oder Löcher. Ein Loch ist keine eigene Teilchenart, sondern eine fehlende Elektronenstelle, die sich im Kristall wie eine positive Ladung bewegt.
Bei steigender Temperatur können mehr Elektronen genügend Energie aufnehmen, um sich innerhalb des Kristallgitters zu bewegen. Deshalb nimmt die Leitfähigkeit vieler Halbleiter zu, während Metalle bei Erwärmung meist einen höheren Widerstand bekommen. Für die Praxis bedeutet das, dass Wärme und Kühlung bei elektronischen Baugruppen eine wichtige Rolle spielen.
Dotierung verändert die elektrischen Eigenschaften
Reines Silizium leitet bei Raumtemperatur nur begrenzt. Bei der Dotierung werden gezielt kleinste Mengen anderer Elemente in das Kristallgitter eingebracht. Dadurch entstehen zusätzliche Elektronen oder bewegliche Löcher.
| Halbleitertyp | Dominante Ladungsträger | Typische Bedeutung |
|---|---|---|
| n-leitend | Elektronen | Negative Ladungsträger bestimmen den Stromtransport. |
| p-leitend | Löcher | Positive Ladungsträger übernehmen die bewegliche Rolle. |
Die Dotierung ist kein grober Zusatz, sondern ein hochpräziser Fertigungsschritt. Schon geringe Änderungen können beeinflussen, bei welcher Spannung ein Bauteil schaltet, wie schnell es reagiert oder wie viel Verlustwärme entsteht.
Der pn-Übergang bildet die Grundlage vieler Bauteile
Treffen ein p-leitender und ein n-leitender Bereich aufeinander, entsteht ein pn-Übergang. An dieser Grenzfläche bildet sich eine Sperrschicht, die den Strom in einer Richtung deutlich besser durchlässt als in der anderen.
Dieses Verhalten ist die Grundlage der Diode. Mit mehreren gezielt angeordneten Bereichen entstehen Transistoren und komplexe integrierte Schaltungen. Für mich ist der pn-Übergang der einfachste Schlüssel zum Verständnis der Halbleiterelektronik, weil sich daraus viele Anwendungen logisch ableiten lassen.

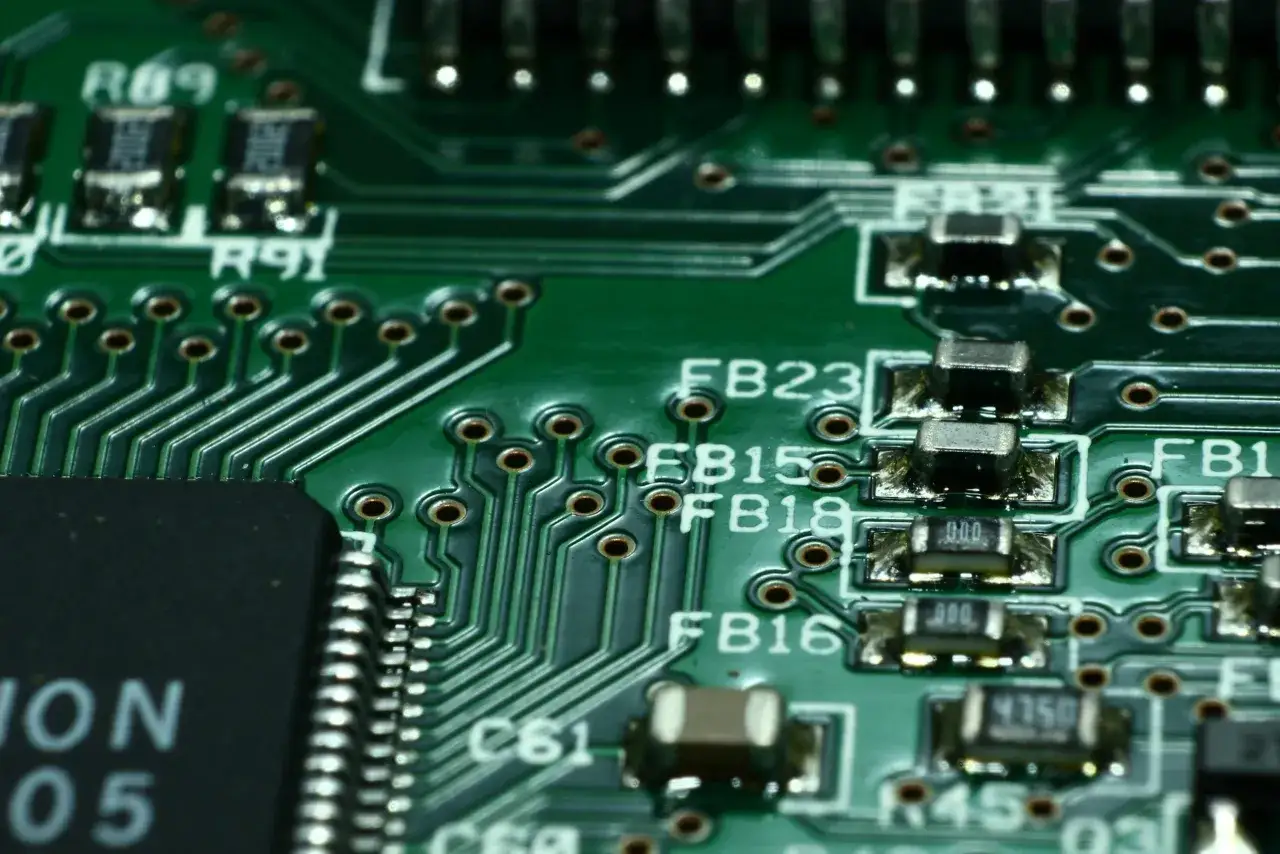

Welche Halbleiterbauteile im Alltag arbeiten
Halbleiter sind selten als einzelner Werkstoff sichtbar. Meist begegnen sie uns als fertige Bauteile, die eine bestimmte elektrische Aufgabe übernehmen. Die wichtigsten Varianten unterscheiden sich vor allem durch ihre Funktion.
Dioden richten und schützen
Eine Diode lässt Strom bevorzugt in eine Richtung fließen. In Netzteilen wandelt sie Wechselspannung in Gleichspannung um, während sie in Schutzschaltungen empfindliche Eingänge vor falscher Polarität oder Spannungsspitzen bewahrt.
Eine Leuchtdiode, kurz LED, nutzt den Stromfluss zusätzlich zur Lichterzeugung. LEDs finden sich in Anzeigen, Sicherheitsleuchten, Sensoren und der Gebäudetechnik. Ihre Effizienz ist hoch, aber Helligkeit, Wärmeabfuhr und passende Strombegrenzung müssen zusammenpassen.
Transistoren schalten und verstärken
Ein Transistor kann mit einem kleinen Steuersignal einen größeren Strom beeinflussen. In einem digitalen Gerät arbeitet er als Schalter, in einem Verstärker verändert er kontinuierliche Signale. Milliarden solcher Strukturen können auf einem Mikrochip zusammenarbeiten.
In der Industrie steuern Leistungstransistoren beispielsweise Motoren, Heizungen und Pumpen. In der Sicherheitstechnik sitzen kleinere Transistoren in Auswerteelektronik, Alarmgebern und Kommunikationsmodulen. Der praktische Vorteil liegt in der schnellen, verschleißfreien Schaltung ohne mechanische Kontakte.
Lesen Sie auch: Schrumpfschlauch richtig erhitzen und sicher anwenden
Sensoren erfassen Licht, Wärme und Bewegung
Viele Sensoren nutzen die Empfindlichkeit von Halbleitern gegenüber äußeren Einflüssen. Fotodioden reagieren auf Licht, Temperatursensoren auf Wärme und Hall-Sensoren auf Magnetfelder. Dadurch können Anlagen Zustände messen, statt nur auf manuelle Eingaben zu warten.
Ein Bewegungsmelder in einem Gebäude verwendet zwar je nach Bauart unterschiedliche physikalische Prinzipien, seine Auswerteelektronik enthält jedoch typischerweise mehrere Halbleiterbauteile. Das Gleiche gilt für Brandmelder, Zutrittskontrollen und intelligente Zähler.
Wo Halbleiter in Gebäuden und Industrie den Unterschied machen
In der Gebäudetechnik sitzen Halbleiter in Steuerungen, Netzteilen, LED-Treibern, Präsenzmeldern und Kommunikationssystemen. Sie helfen dabei, Licht, Klima, Beschattung und Zugangssysteme automatisch zu regeln. Ohne kompakte elektronische Schalter wäre eine moderne Gebäudeautomation deutlich größer, langsamer und weniger flexibel.
In der Industrie übernehmen Leistungshalbleiter die Steuerung elektrischer Energie. Frequenzumrichter passen die Drehzahl von Motoren an, Schaltnetzteile versorgen Steuerungen und Wechselrichter wandeln Gleichspannung in Wechselspannung um. Besonders bei Antrieben kann eine präzise Regelung den Energieverbrauch und mechanischen Verschleiß senken.
Auch Photovoltaikanlagen sind auf Halbleiter angewiesen. Die Solarzelle wandelt Licht in elektrische Energie um, während Wechselrichter und Überwachungseinheiten den erzeugten Strom aufbereiten. Dabei ist nicht allein der Wirkungsgrad der Zelle entscheidend, sondern ebenso Temperatur, Verschattung, Verkabelung und Regelung.
In Sicherheitssystemen arbeiten Halbleiter oft unauffällig, aber zentral. Kameras, Rauchmelder, Notstromversorgungen und Alarmanlagen müssen Signale zuverlässig erkennen und innerhalb kurzer Zeit verarbeiten. Gerade hier zählt für mich nicht der maximale Funktionsumfang, sondern eine stabile Auslegung mit ausreichender Reserve.
Welche Halbleiter für welche Aufgabe geeignet sind
Nicht jeder Halbleiter ist für jede Anwendung die beste Wahl. Silizium ist der vielseitige Standard, während moderne Materialien ihre Vorteile unter bestimmten Bedingungen ausspielen.
| Werkstoff | Stärken | Typische Anwendungen |
|---|---|---|
| Silizium | Gute Verfügbarkeit, ausgereifte Fertigung, vielseitig | Mikrocontroller, Sensoren, Dioden, Transistoren, Standard-Leistungselektronik |
| Siliziumkarbid | Hohe Spannungsfestigkeit und Temperaturbeständigkeit | Leistungswandler, Ladegeräte, Motorantriebe |
| Galliumnitrid | Schnelle Schaltvorgänge und hohe Leistungsdichte | Kompakte Netzteile, Hochfrequenztechnik, moderne Ladeelektronik |
| Galliumarsenid | Gute Eigenschaften bei hohen Frequenzen und in der Optoelektronik | Hochfrequenzschaltungen, Lichtquellen, spezielle Kommunikationssysteme |
Die Entscheidung hängt von Spannung, Strom, Frequenz, Temperatur, Baugröße und Kosten ab. Ein Bauteil mit besonders niedrigen Schaltverlusten kann beispielsweise teurer sein oder eine aufwendigere Kühlung benötigen. Technisch besser bedeutet deshalb nicht automatisch wirtschaftlich sinnvoller.
Typische Missverständnisse über Halbleiter
Ein häufiger Fehler ist die Annahme, Halbleiter würden Strom grundsätzlich nur teilweise durchlassen. Tatsächlich kann ein Halbleiter in einem Bauteil sehr gut leiten oder nahezu sperren. Entscheidend ist, wie das Material dotiert, geformt und elektrisch beschaltet wird.
Ebenso falsch wäre es, jeden Chip einfach mit einem Halbleiter gleichzusetzen. Der Halbleiter ist das Material beziehungsweise die Grundlage. Ein Chip ist eine komplexe integrierte Schaltung, in der sich viele Transistoren, Leiterbahnen und weitere Strukturen auf einem Träger befinden.
Auch die Bezeichnung „klein“ führt manchmal in die Irre. Ein einzelner Transistor kann winzig sein, eine industrielle Leistungselektronik benötigt aber Kühlkörper, Schutzschaltungen und eine sorgfältige Leiterplattenauslegung. In der Praxis entscheidet daher das gesamte System über Zuverlässigkeit und Lebensdauer.
Wärme ist einer der wichtigsten begrenzenden Faktoren. Steigende Temperatur verändert elektrische Kennwerte und kann die Lebensdauer verkürzen. Bei sicherheitskritischen Anlagen sollten deshalb Datenblattgrenzen, Kühlung, Überspannungsschutz und der Einsatz unter realen Umgebungsbedingungen geprüft werden.
Was vom Grundprinzip für die Praxis bleibt
Ein Halbleiter ist ein steuerbarer Werkstoff zwischen Leiter und Isolator. Durch Dotierung und geeignete Strukturen entstehen Bauteile, die Strom schalten, verstärken, gleichrichten, messen oder in Licht umwandeln.
Für die Auswahl in Gebäuden und Industrie reicht es nicht, nur auf den Namen eines Bauteils zu schauen. Ich prüfe zuerst die Aufgabe, danach Spannung, Strom, Temperatur, Schaltgeschwindigkeit und Schutzbedarf. So zeigt sich schnell, ob ein bewährtes Siliziumbauteil genügt oder ein moderner Leistungshalbleiter einen echten Vorteil bringt.
Genau diese kontrollierbare Vielseitigkeit macht Halbleiter zum Fundament fast jeder modernen Elektronik, von der einfachen LED bis zur komplexen Automatisierungs- und Sicherheitstechnik.
