Eine Lichtschranke erkennt ein Objekt nicht zuverlässig, wenn die Photodiode zwar korrekt ausgewählt, aber falsch beschaltet ist. Entscheidend sind die Betriebsart, der passende Lastwiderstand oder Transimpedanzverstärker sowie ein sauberer Umgang mit Dunkelstrom, Störlicht und Signalrauschen. Ich zeige die wichtigsten Schaltungen, rechne ein Beispiel durch und ordne ein, welche Lösung für Gebäudetechnik, Industrie und Sicherheit wirklich sinnvoll ist.
Die richtige Photodiodenschaltung hängt vom Messziel ab
- Photovoltaischer Betrieb arbeitet ohne externe Sperrspannung und eignet sich für präzise, eher langsame Messungen.
- Sperrbetrieb liefert meist eine schnellere Reaktion und geringere Sperrschichtkapazität.
- Ein Transimpedanzverstärker wandelt den kleinen Photostrom direkt in eine gut nutzbare Spannung um.
- Für einfache Lichtschranken reicht oft ein Widerstand, solange Geschwindigkeit und Genauigkeit keine hohen Anforderungen stellen.
- Rückkopplungskondensator, Leiterplattenlayout und Abschirmung entscheiden häufig über Stabilität und Signalqualität.
Wie eine Photodiode elektrisches Lichtsignal erzeugt
Eine Photodiode wandelt einfallendes Licht in einen elektrischen Strom um. Je mehr Photonen den Halbleiter erreichen, desto größer wird der Photostrom. Dieser liegt je nach Bauteil, Wellenlänge und Beleuchtungsstärke oft im Bereich von wenigen Nanoampere bis zu mehreren hundert Mikroampere.
Anders als eine LED wird die Photodiode normalerweise nicht in Durchlassrichtung betrieben. Bei der Messung nutzt man entweder den photovoltaischen Betrieb ohne Vorspannung oder den photokonduktiven Betrieb mit einer externen Sperrspannung. Die Wahl beeinflusst Geschwindigkeit, Linearität, Dunkelstrom und Rauschen.
Photovoltaischer Betrieb
Ohne externe Spannung arbeitet die Diode ähnlich wie eine kleine Solarzelle. Der Dunkelstrom bleibt sehr gering, und die Schaltung kann bei schwachen Signalen besonders rauscharm sein. Dafür ist die Reaktion meist langsamer, weil die Sperrschichtkapazität stärker ins Gewicht fällt.
Betrieb in Sperrrichtung
Bei einer Sperrspannung liegt die Kathode typischerweise am höheren Potential und die Anode am niedrigeren. Die Sperrschicht wird breiter, wodurch die Kapazität der Photodiode sinkt und schnelle Signaländerungen besser verarbeitet werden können.
Die Spannung darf dabei niemals einfach nach Gefühl gewählt werden. Die zulässige Sperrspannung steht im Datenblatt und liegt je nach Photodiode beispielsweise bei einigen Volt bis deutlich über 20 Volt. Eine zu hohe Spannung kann das Bauteil dauerhaft beschädigen.
Die einfache Schaltung mit Lastwiderstand
Für eine einfache Helligkeitsanzeige oder eine langsame Lichtschranke genügt eine Photodiode mit einem Widerstand. Eine typische Variante verbindet die Kathode mit einer positiven Versorgung, die Anode mit dem Messknoten und diesen über den Widerstand mit Masse.
Die Ausgangsspannung folgt näherungsweise der Beziehung Uout = Iph × R. Erzeugt die Photodiode bei einer bestimmten Beleuchtung 10 µA und beträgt der Widerstand 100 kΩ, entstehen ungefähr 1 V am Ausgang.
| Lastwiderstand | Auswirkung | Geeignet für |
|---|---|---|
| 10 kΩ bis 47 kΩ | kleinere Spannung, höhere Geschwindigkeit | schnelle Lichtschranken und digitale Auswertung |
| 100 kΩ bis 470 kΩ | größeres Signal, aber höhere Empfindlichkeit für Störungen | Helligkeitsmessung und Mikrocontroller-Eingänge |
| 1 MΩ und mehr | hohe Empfindlichkeit, langsame Reaktion und mehr Rauschen | sehr schwache Beleuchtung bei niedriger Bandbreite |
Der Nachteil dieser Lösung zeigt sich bei großen Widerständen. Die Photodiode bildet zusammen mit ihrer Kapazität und der Eingangskapazität des folgenden Eingangs einen RC-Tiefpass. Das Signal wird dann zwar größer, aber langsamer. Für eine industrielle Lichtschranke ist das oft der Punkt, an dem ich auf einen Verstärker umsteige.
Warum der Transimpedanzverstärker meist die bessere Lösung ist

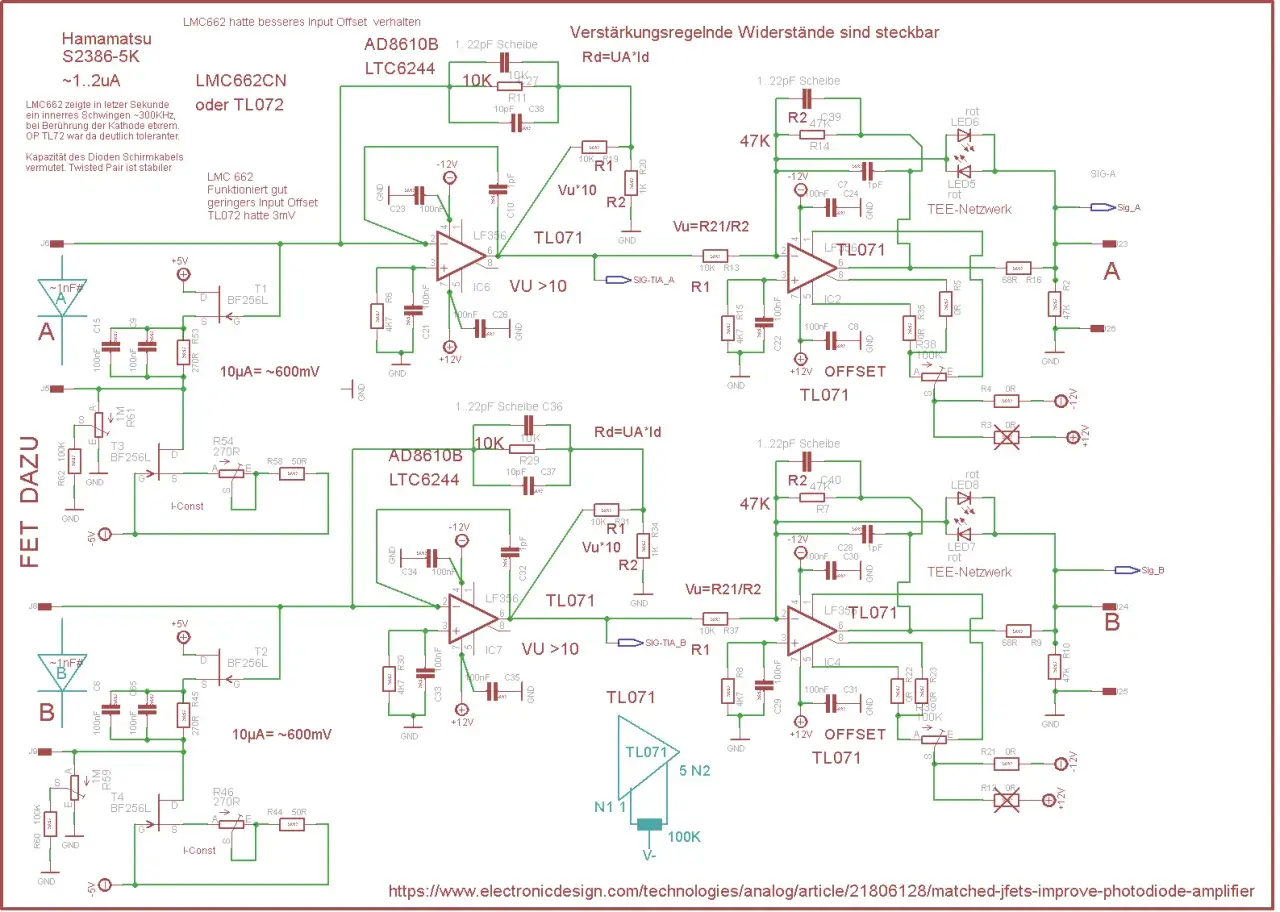

Ein Transimpedanzverstärker, kurz TIA, besteht im Kern aus einem Operationsverstärker und einem Rückkopplungswiderstand. Die Photodiode liegt am invertierenden Eingang, während der Widerstand vom Ausgang zurück zu diesem Eingang führt. Der Verstärker hält den Messknoten annähernd auf einem konstanten Potential und wandelt den Photostrom in eine Spannung um.
Für die Ausgangsamplitude gilt näherungsweise |Uout| = Iph × Rf. Bei einem maximalen Photostrom von 50 µA und einer gewünschten Signalspannung von 2 V wäre ein Rückkopplungswiderstand von etwa 40 kΩ ein sinnvoller Ausgangspunkt.
In einer Ein-Versorgung-Schaltung mit 5 V kann der nichtinvertierende Eingang beispielsweise auf eine Referenz von 2,5 V gelegt werden. Dadurch bleibt der Ausgang auch bei kleinen Signalen innerhalb des Versorgungsbereichs. Die genaue Ausgangspolarität hängt von der Orientierung der Photodiode ab, deshalb prüfe ich diesen Punkt immer anhand des Datenblatts und einer Messung.
Lesen Sie auch: Wie funktioniert eine Antenne? Wellenlänge, Empfang und Montage
Der Rückkopplungskondensator ist kein optionales Detail
Parallel zu Rf liegt meist ein kleiner Kondensator Cf. Er verbessert die Stabilität, begrenzt die Bandbreite und verhindert, dass die Kombination aus Photodiodenkapazität und Operationsverstärker schwingt.
Der richtige Wert hängt von Photodiodenkapazität, Eingangskapazität, Operationsverstärker und gewünschter Bandbreite ab. Ein zu kleiner Wert kann zu Überschwingen führen, ein zu großer Wert macht die Schaltung unnötig langsam. Bei einer Neuentwicklung beginne ich mit dem empfohlenen Wert aus der Applikationsschaltung des Verstärkerherstellers und prüfe das Ergebnis mit dem Oszilloskop.
Welche Variante für die jeweilige Anwendung passt
Es gibt keine universell beste Beschaltung. Für eine Statusanzeige im Schaltschrank gelten andere Anforderungen als für eine schnelle optische Datenübertragung oder eine präzise Messung der Umgebungshelligkeit.
| Anwendung | Sinnvolle Schaltung | Warum |
|---|---|---|
| Einfache Helligkeitsanzeige | Photodiode mit Lastwiderstand | wenige Bauteile, niedrige Kosten, einfache Auswertung |
| Langsame, präzise Lichtmessung | Photovoltaischer TIA | geringer Dunkelstrom und gute Empfindlichkeit |
| Schnelle Lichtschranke | Photodiode im Sperrbetrieb mit TIA oder Komparator | kurze Ansprechzeit und klar definierter Schaltpunkt |
| Optische Kommunikation | schneller TIA mit definierter Bandbreite | kleine Kapazitäten und kontrollierte Signalverarbeitung |
| Sehr großer Helligkeitsbereich | umschaltbare Verstärkung oder logarithmische Auswertung | verhindert Sättigung bei stark wechselndem Licht |
Für sicherheitsrelevante Anwendungen wie Zugangskontrollen oder Überwachungsanlagen würde ich eine reine Widerstandsschaltung nur bei klar begrenzten Bedingungen einsetzen. Störlicht, Alterung und Verschmutzung können den Arbeitspunkt verändern. Eine einstellbare Schwelle, eine Plausibilitätsprüfung und eine definierte Fehlerreaktion sind dort wichtiger als das letzte eingesparte Bauteil.
Photodiodenschaltung planen und richtig dimensionieren
Ich gehe bei der Auslegung in einer festen Reihenfolge vor. Zuerst bestimme ich den erwarteten minimalen und maximalen Photostrom, danach die gewünschte Ausgangsspannung und schließlich die zulässige Reaktionszeit.
- Wellenlänge prüfen: Die Empfindlichkeit muss zur Lichtquelle passen. Eine Silizium-Photodiode arbeitet nicht automatisch optimal mit jeder infraroten oder sichtbaren Lichtquelle.
- Strombereich abschätzen: Dunkelstrom, Nutzsignal und maximale Beleuchtung gehören gemeinsam in die Rechnung.
- Verstärkung wählen: Rf wird so dimensioniert, dass der Ausgang auch beim maximalen Signal nicht in die Sättigung läuft.
- Bandbreite festlegen: Ein langsamer Helligkeitssensor braucht keine unnötig schnelle und dadurch empfindlichere Verstärkerstufe.
- Operationsverstärker auswählen: Niedriger Eingangsbiasstrom, geringes Rauschen und ausreichende Verstärkungsbandbreite sind entscheidend.
- Aufbau testen: Versorgung, Dunkelsignal, Nutzsignal und Verhalten bei direkter Beleuchtung werden einzeln gemessen.
Bei einer 3,3-V-Mikrocontroller-Schaltung sollte der maximale Ausgang nicht bis an die Versorgung heranreichen. Ich plane meist etwas Reserve ein, etwa 10 bis 20 Prozent Abstand zur jeweiligen Versorgungsschiene, sofern der verwendete Operationsverstärker keinen echten Rail-to-Rail-Ausgang garantiert.
Typische Fehler bei Aufbau und Fehlersuche
Der häufigste Fehler ist eine vertauschte Orientierung. Eine Photodiode sieht einer normalen Diode ähnlich, wird aber in der Messschaltung meist in Sperrrichtung betrieben. Ohne Datenblattprüfung kann außerdem die Bezeichnung von Anode und Kathode auf dem Gehäuse leicht missverstanden werden.
- Ausgang bleibt konstant: Versorgung, Pinbelegung und tatsächlichen Photostrom prüfen. Ein Multimeter im Strommessbereich hilft beim ersten Test.
- Signal ist verrauscht: Leitungen kürzen, Messknoten abschirmen und den Rückkopplungskondensator kontrollieren.
- Ausgang ist ständig gesättigt: Rf verkleinern oder die Photodiode gegen Fremdlicht abschirmen.
- Schaltung reagiert zu langsam: Lastwiderstand und Cf reduzieren, aber die Stabilität mit dem Oszilloskop kontrollieren.
- Messwert driftet: Temperatur, Dunkelstrom und Umgebungslicht berücksichtigen.
Besonders tückisch ist sichtbares Fremdlicht. Eine Leuchtstofflampe oder LED-Beleuchtung kann mit ihrer Netzfrequenz moduliert sein und scheinbar zufällige Schwankungen erzeugen. Eine optische Blende, ein passender Filter und eine modulierte Lichtquelle mit synchroner Auswertung bringen in der Praxis oft mehr als ein teurerer Operationsverstärker.
Für Versuche genügen Steckboards bei niedrigen Frequenzen. Sobald jedoch schnelle Signale, hohe Widerstandswerte oder sehr kleine Photoströme beteiligt sind, bevorzuge ich eine kompakte Leiterplatte mit kurzer Rückkopplungsschleife und sauberer Masseführung. Arbeiten an netzspannungsführenden Anlagen gehören ausschließlich in die Hände qualifizierter Fachkräfte.
Die passende Lösung für zuverlässige Lichtmessung
Eine einfache Photodiode mit Widerstand ist ein guter Einstieg und reicht für viele Anzeigen oder langsame Sensoren. Sobald jedoch Geschwindigkeit, Messbereich oder Störfestigkeit zählen, bietet ein gut ausgelegter Transimpedanzverstärker die deutlich sauberere Lösung.
Der wichtigste praktische Schritt besteht darin, nicht nur den hellen Idealzustand zu testen. Ich prüfe die Schaltung auch bei Dunkelheit, maximaler Beleuchtung, verschmutzter Abdeckung und typischem Fremdlicht. Erst wenn der Ausgang in allen diesen Situationen genügend Reserve besitzt, ist die Photodiodenschaltung für einen dauerhaften Einsatz in Gebäude- oder Industrieanlagen wirklich belastbar.
