Wenn eine Steuerung Licht zuverlässig erkennen, messen oder überwachen soll, kommt es auf weit mehr an als auf ein simples „hell oder dunkel“. Der englische Fachbegriff photo diode bezeichnet einen lichtempfindlichen Halbleiter, der optische Energie in einen messbaren Strom umwandelt. Ich zeige, wie eine Fotodiode arbeitet, welche Bauarten sich unterscheiden, worauf es bei den Kennwerten ankommt und wo sie in Gebäudeautomation, Industrie und Sicherheit sinnvoll eingesetzt wird.
Das zählt bei einer Fotodiode im praktischen Einsatz
- Funktionsprinzip: Licht erzeugt im Halbleiter freie Ladungsträger und damit einen Fotostrom.
- PIN-Typ: Die beste Standardwahl für schnelle, lineare und robuste Messungen.
- APD-Typ: Liefert interne Verstärkung, benötigt aber eine präzise Hochspannungsversorgung.
- Wichtige Kennwerte: Spektralbereich, Responsivität, Dunkelstrom, Kapazität und Bandbreite.
- Typischer Fehler: Eine Fotodiode allein liefert meist kein bequemes Spannungssignal. Dafür braucht es einen Lastwiderstand oder einen Transimpedanzverstärker.
Was eine Fotodiode von einer normalen Diode unterscheidet

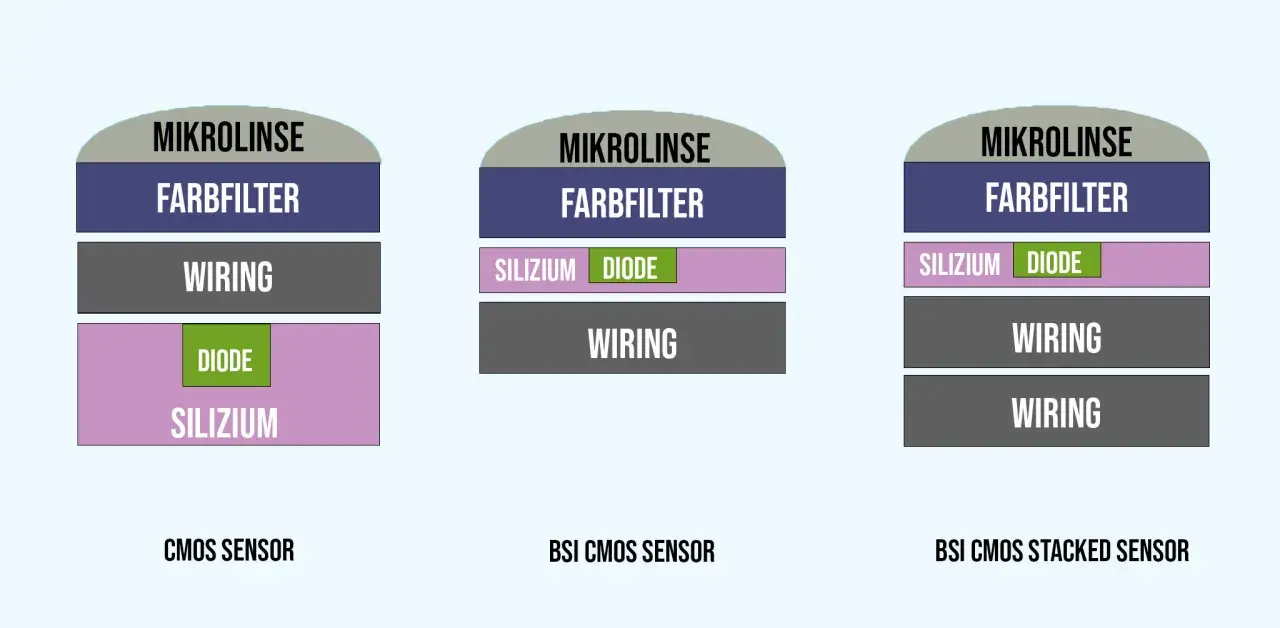

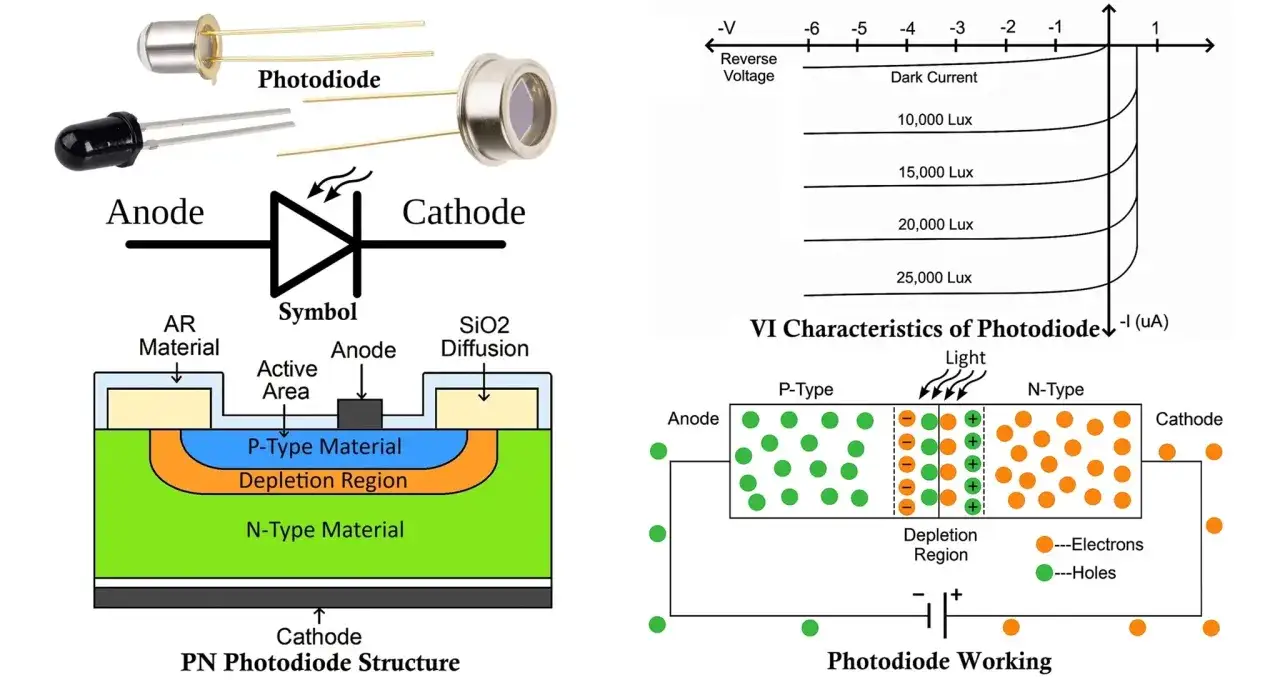

Eine Fotodiode ist ein lichtempfindlicher Halbleiterbaustein, meist auf Basis eines p-n- oder PIN-Übergangs. Trifft Licht auf die aktive Fläche, entstehen durch die Photonen Elektronen-Loch-Paare. Das elektrische Feld in der Sperrschicht trennt diese Ladungen, sodass ein Strom fließt, dessen Größe weitgehend von der einfallenden optischen Leistung abhängt.
Im Unterschied zur Gleichrichterdiode wird das Bauteil normalerweise in Sperrrichtung betrieben. Dadurch wird die Raumladungszone breiter, die parasitäre Kapazität kleiner und die Reaktion schneller. Für eine einfache Helligkeitserkennung kann auch der Betrieb ohne externe Sperrspannung genügen. Ich bevorzuge diese Betriebsart, wenn maximale Linearität wichtiger ist als die letzte Mikrosekunde Reaktionszeit.
Das Ausgangssignal ist zunächst ein Strom und keine fertige Spannung. Ein Widerstand kann daraus eine Spannung machen, bei kleinen Strömen und hohen Anforderungen an Geschwindigkeit oder Rauschen ist jedoch ein Transimpedanzverstärker die bessere Lösung. Er wandelt den Fotostrom in eine proportionale Spannung um und wird beispielsweise in optischen Empfängern eingesetzt.
So entsteht aus Licht ein verwertbares Messsignal
Die einfachste Schaltung besteht aus der Fotodiode, einer Versorgung und einem Auswertewiderstand. Bei zunehmender Beleuchtung steigt der Fotostrom, am Widerstand entsteht eine größere Spannung. In der Praxis muss die Polarität beachtet werden, weil die Diode in Sperrrichtung angeschlossen wird und der Strom je nach Schaltung gegen Masse oder zur Versorgung fließt.
Für genaue Messungen unterscheide ich zwischen zwei Betriebsarten. Im photovoltaischen Betrieb liegt keine externe Sperrspannung an. Das reduziert den Dunkelstrom und kann die Linearität verbessern, macht die Schaltung aber meist langsamer. Im photokonduktiven Betrieb wird eine Sperrspannung angelegt. Die Kapazität sinkt, die Bandbreite steigt und kurze Lichtimpulse lassen sich besser erkennen.
Der typische Signalweg sieht so aus:
- Licht trifft auf die aktive Fläche.
- Im Halbleiter entstehen freie Ladungsträger.
- Die Ladungen erzeugen einen Fotostrom.
- Ein Widerstand oder Verstärker wandelt den Strom in eine Spannung um.
- Ein Mikrocontroller, Komparator oder Messgerät verarbeitet das Signal.
Bei sehr schwachem Licht entscheidet die Verstärkerschaltung über die Qualität der Messung. Ein zu großer Widerstand erhöht zwar die Spannung, kann aber die Schaltung verlangsamen und empfindlicher für Störungen machen. Genau hier liegt nach meiner Erfahrung der häufigste Denkfehler: Nicht die teuerste Diode, sondern ein sauber ausgelegter Signalpfad bringt oft den größten Gewinn.
Welche Bauart zu welcher Aufgabe passt
Für die Auswahl reicht die Bezeichnung „Fotodiode“ allein nicht aus. Bauform, Halbleitermaterial und Betriebsart bestimmen, ob ein Sensor eher für eine langsame Helligkeitsmessung, eine schnelle Datenübertragung oder extrem schwache Lichtsignale geeignet ist.
| Bauart | Stärken | Typische Anwendungen | Zu beachten |
|---|---|---|---|
| PIN-Fotodiode | Schnell, linear, vergleichsweise einfach anzusteuern | Lichtschranken, Encoder, Automatisierung, optische Kommunikation | Keine interne Stromverstärkung |
| Avalanche-Fotodiode | Interne Verstärkung für schwache Signale | Faseroptik, Entfernungsmessung, anspruchsvolle Sensorik | Höhere Kosten, Rauschen und präzise Vorspannung |
| Phototransistor | Höheres Ausgangssignal ohne externen Verstärker | Einfache Schalter, Näherungssensoren, Fernbedienungen | Langsamer und weniger linear |
| Fotodiodenarray | Mehrere Messpunkte auf einem Chip | Scanner, Spektrometer, Bild- und Positionsmessung | Aufwendigere Auswerteelektronik |
Die PIN-Fotodiode ist für die meisten industriellen Standardaufgaben die vernünftigste Wahl. Eine Avalanche-Fotodiode lohnt sich erst, wenn das Signal wirklich sehr schwach ist oder eine hohe Reichweite benötigt wird. Für eine einfache Lichtschranke wäre sie meist überdimensioniert.
Auch das Material spielt eine Rolle. Silizium deckt grob den sichtbaren Bereich und das nahe Infrarot bis etwa 1.100 Nanometer ab. Für längere Infrarotwellenlängen werden häufig InGaAs-Bauteile verwendet, deren Empfindlichkeit typischerweise bis etwa 1.700 Nanometer reicht. Eine Diode mit falschem Spektralbereich kann elektrisch völlig korrekt arbeiten und trotzdem kaum ein Signal liefern.
Diese Kennwerte entscheiden über die Qualität
Im Datenblatt sehe ich mir zuerst die spektrale Empfindlichkeit an. Sie zeigt, bei welchen Wellenlängen der Sensor arbeitet und wo seine maximale Responsivität liegt. Die Responsivität wird in Ampere pro Watt angegeben. Ein Wert von 0,6 A/W bedeutet vereinfacht, dass bei einer optischen Leistung von 1 Milliwatt ein Fotostrom von ungefähr 0,6 Milliampere entsteht, sofern die angegebene Wellenlänge passt.
Der Dunkelstrom fließt auch ohne Licht. Er steigt mit der Temperatur und kann bei sehr kleinen Messsignalen zum dominierenden Fehler werden. Für eine robuste Anlage sollte ich deshalb nicht nur den Nennwert bei 25 °C betrachten, sondern auch die Angaben zur Temperaturabhängigkeit und zur maximalen Sperrspannung.
Für schnelle Anwendungen sind außerdem Sperrschichtkapazität, Anstiegszeit und Bandbreite entscheidend. Eine große aktive Fläche sammelt mehr Licht, bringt aber meistens auch mehr Kapazität und damit eine langsamere Reaktion. Kleine Flächen sind schneller, verlangen jedoch eine präzisere optische Ausrichtung.
Rauschen wird oft unterschätzt. Neben dem Dunkelstrom beeinflussen Widerstand, Verstärker, elektromagnetische Störungen und das Umgebungslicht das Ergebnis. In einer Industrieanlage helfen eine abgeschirmte Leitung, ein optischer Filter und eine definierte Modulationsfrequenz häufig mehr als eine noch empfindlichere Diode.
Wo Fotodioden in der Praxis eingesetzt werden
In der Gebäudeautomation überwachen Fotodioden beispielsweise Lichtschranken, Rollladensteuerungen und optische Positionsgeber. Ein Sensor kann erkennen, ob ein Tor vollständig geschlossen ist oder ob ein Objekt den Fahrweg blockiert. Für sicherheitsrelevante Funktionen muss die Auswertung allerdings fehlersicher aufgebaut werden. Eine einzelne Diode ersetzt keine geprüfte Sicherheitssteuerung.
In der Industrie messen sie die Drehzahl von Wellen, lesen Markierungen auf Förderbändern oder erfassen die Position eines Werkstücks. Ein Encoder nutzt meist eine codierte Scheibe und mehrere Empfangselemente. Aus den zeitlich versetzten Signalen lassen sich nicht nur Geschwindigkeit, sondern auch Drehrichtung und Position bestimmen.
In der Sicherheitstechnik kommen Fotodioden in Rauchmeldern, Flammensensoren und optischen Überwachungssystemen vor. Bei einem Rauchmelder wird nicht einfach die allgemeine Raumhelligkeit gemessen. Entscheidend ist, wie Rauchpartikel einen definierten Lichtweg streuen. Deshalb sind Gehäuse, Abschirmung und die Anordnung von LED und Empfänger genauso wichtig wie das Halbleiterbauteil selbst.
Auch bei Glasfaserverbindungen ist die Fotodiode zentral. Am Empfangsende wandelt sie Lichtimpulse in elektrische Signale um. Für hohe Datenraten müssen Diode, Verstärker, Leiterplatte und optische Kopplung zusammenpassen. Ein einzelnes Bauteil mit hoher Bandbreite macht aus einer schlecht konstruierten Empfangsstufe noch keinen schnellen Datenkanal.
Typische Fehler bei Auswahl und Aufbau
Der erste Fehler ist die Wahl nach dem Gehäuse statt nach der Wellenlänge. Eine sichtbare LED und ein Infrarotsender können ähnlich aussehen, aber eine Fotodiode aus Silizium oder InGaAs reagiert unterschiedlich stark. Ich prüfe deshalb immer zuerst die Emissionswellenlänge der Lichtquelle und lege danach den Empfänger aus.
Der zweite Fehler ist fehlende Abschirmung. Tageslicht, Leuchtstofflampen und LED-Beleuchtung können ein Messsignal überlagern. Ein schwarzes, lichtdichtes Gehäuse, ein passender optischer Filter oder eine modulierte Lichtquelle schaffen oft schnelle Abhilfe. Bei der Modulation wird das Nutzsignal beispielsweise mit einigen Kilohertz getaktet und elektronisch gezielt herausgefiltert.
Ein dritter Fehler betrifft die Verstärkung. Ein zu großer Lastwiderstand führt zwar zu einer höheren Ausgangsspannung, kann aber die Reaktionszeit verlängern und den Verstärker in die Sättigung treiben. Für eine langsame Helligkeitsanzeige ist das akzeptabel, für eine schnelle Lichtschranke nicht.
Auch die Temperatur darf nicht unter den Tisch fallen. Der Dunkelstrom und die Empfindlichkeit verändern sich mit der Umgebung. Bei einer Messung im Innenraum genügt oft eine Kalibrierung bei zwei oder drei typischen Beleuchtungswerten. Für Außenanlagen oder Maschinenbereiche sollte ich zusätzlich Temperaturgrenzen, Verschmutzung und Alterung des optischen Fensters einplanen.
Die Bauteilkosten selbst sind meist überschaubar. Standard-PIN-Fotodioden liegen je nach Bauform häufig im Bereich von unter 1 bis etwa 5 Euro, während fertige Empfangsmodule mit Verstärker oft etwa 5 bis 30 Euro kosten. APDs, Spezialfilter und präzise Messmodule können deutlich teurer werden. Die eigentlichen Projektkosten entstehen daher oft durch Optik, Kalibrierung, Gehäuse und EMV-gerechten Aufbau.
Die richtige Fotodiode beginnt mit dem Messziel
Für eine zuverlässige Auswahl notiere ich zuerst fünf Punkte: Lichtquelle, Wellenlänge, kleinste und größte Lichtleistung, gewünschte Reaktionszeit und Umgebungstemperatur. Daraus ergibt sich meist schnell, ob eine normale PIN-Fotodiode, ein Phototransistor oder eine Avalanche-Bauart sinnvoll ist.
Für Gebäude- und Industrieanwendungen ist eine lineare PIN-Fotodiode mit passender Auswerteelektronik häufig der beste Kompromiss aus Preis, Geschwindigkeit und Wartungsaufwand. Entscheidend ist nicht die spektakulärste Kennzahl im Datenblatt, sondern dass Sensor, Lichtquelle, Verstärker und mechanischer Aufbau als Gesamtsystem zusammenarbeiten.
