Ein kleiner Widerstand kann im Schaltschrank, auf der Platine oder im Lernaufbau entscheidend sein. Seine Farbringe verraten den Widerstandswert, die Toleranz und bei sechs Ringen sogar den Temperaturkoeffizienten. Ich zeige, wie der Widerstandsfarbcode funktioniert, in welcher Richtung die Ringe gelesen werden und wie sich typische Werte sicher nachrechnen lassen.
Die wichtigsten Regeln zum Widerstandsfarbcode auf einen Blick
- Erste Ringe geben die Ziffern des Widerstandswerts an.
- Der Ring für den Multiplikator legt fest, wie viele Nullen folgen.
- Gold bedeutet meist ±5 Prozent, Silber meist ±10 Prozent.
- Bei vier Ringen werden zwei Ziffern, bei fünf Ringen drei Ziffern gelesen.
- Der tatsächliche Wert darf innerhalb der angegebenen Toleranz abweichen.
- Bei SMD-Widerständen stehen meist Zahlen und Buchstaben statt Farbringen auf dem Bauteil.
So liest man den Farbcode in der richtigen Richtung
Bevor ich rechne, bestimme ich immer zuerst die Leserichtung. Der Toleranzring sitzt häufig etwas weiter vom Rand entfernt und ist oft gold- oder silberfarben. Dieser Ring steht am Ende der Folge, sodass die übrigen Ringe von der gegenüberliegenden Seite gelesen werden.

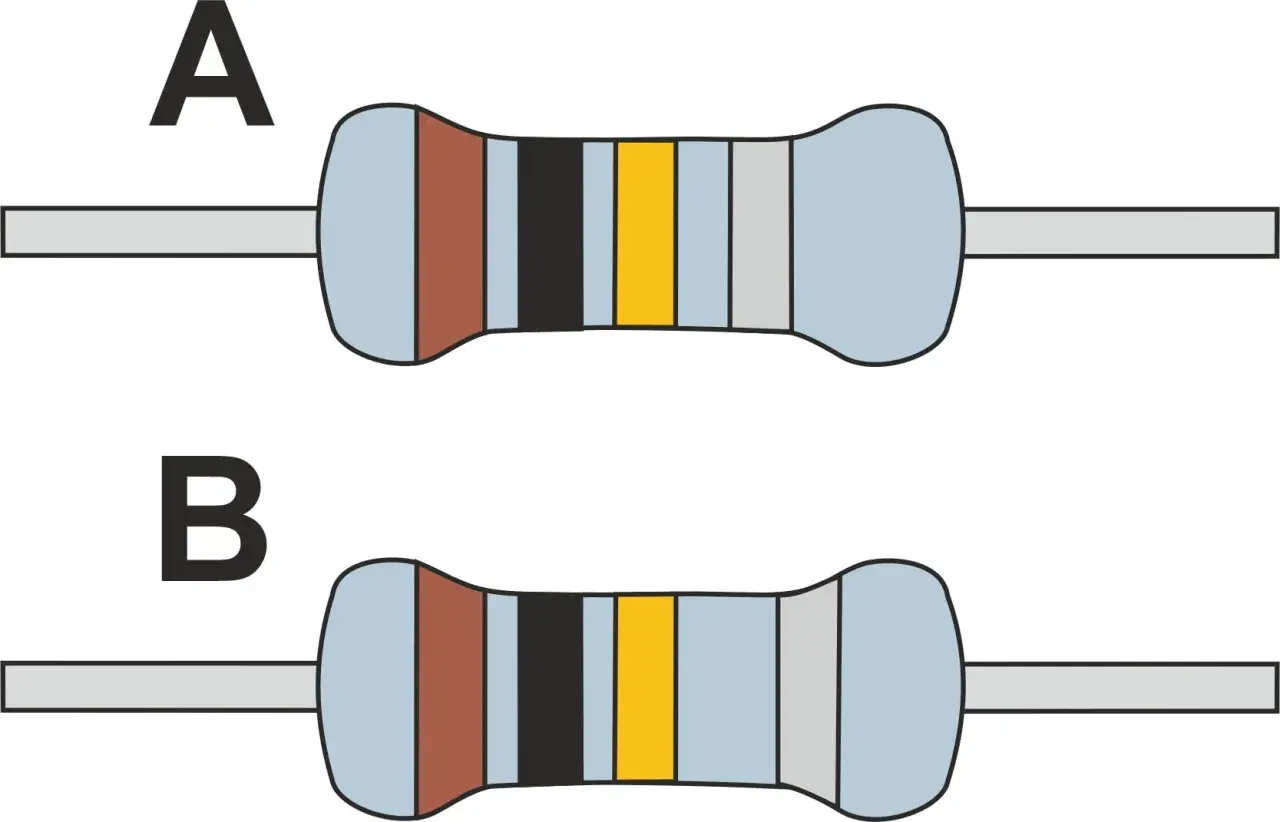

Bei einem vier- oder fünfbandigen Widerstand liegt der erste Ring meistens näher am Rand des Keramikkörpers als der letzte. Ist die Lackierung schlecht erkennbar, hilft diese Regel allein aber nicht immer. Ich drehe das Bauteil dann so, dass Gold oder Silber rechts liegt, und prüfe anschließend, ob die entstehende Zahlenfolge überhaupt zu einem üblichen Widerstandswert passt.
Ein einzelner Ring darf nicht mit einer Markierung verwechselt werden. Entscheidend ist die gesamte Reihenfolge der Farbringe. Außerdem sollte der Widerstand vor dem Ablesen sauber und ausreichend beleuchtet sein, denn Braun und Rot oder Blau und Violett werden unter schlechtem Licht erstaunlich leicht verwechselt.
Die Farbcodierung ist für bedrahtete Widerstände international standardisiert. Sie bleibt besonders dort praktisch, wo ein Aufdruck wegen der geringen Bauteilgröße schwer lesbar wäre. In industriellen Anlagen, bei Reparaturen und in älteren Baugruppen ist sie deshalb noch immer häufig anzutreffen.
Die Farben und Zahlenwerte schnell nachschlagen
Die ersten Farben stehen für die Ziffern 0 bis 9. Dieselbe Farbreihe wird beim Multiplikator wiederverwendet, allerdings mit einer anderen Bedeutung. Ich merke mir die Reihenfolge als Zahlenleiter von Schwarz bis Weiß, statt jeden Wert einzeln auswendig zu lernen.
| Farbe | Ziffer | Multiplikator | Typische Toleranz |
|---|---|---|---|
| Schwarz | 0 | ×1 | keine Standardangabe |
| Braun | 1 | ×10 | ±1 % |
| Rot | 2 | ×100 | ±2 % |
| Orange | 3 | ×1.000 | keine übliche Angabe |
| Gelb | 4 | ×10.000 | keine übliche Angabe |
| Grün | 5 | ×100.000 | ±0,5 % |
| Blau | 6 | ×1.000.000 | ±0,25 % |
| Violett | 7 | ×10.000.000 | ±0,1 % |
| Grau | 8 | ×100.000.000 | ±0,05 % |
| Weiß | 9 | ×1.000.000.000 | keine übliche Angabe |
| Gold | nicht als Ziffer | ×0,1 | ±5 % |
| Silber | nicht als Ziffer | ×0,01 | ±10 % |
Die Tabelle zeigt die Grundlogik, ersetzt aber nicht den Blick auf die Bandanzahl. Gold und Silber stehen bei normalen Widerständen meist nicht für eine erste Ziffer, sondern für den Multiplikator oder die Toleranz. Ein goldener erster Ring wäre daher ein deutlicher Hinweis darauf, dass die Leserichtung falsch gewählt wurde.
Vier, fünf oder sechs Ringe richtig auswerten
Vier Farbringe
Bei der klassischen Vierband-Kennzeichnung bilden die ersten beiden Ringe die Ziffern. Der dritte Ring ist der Multiplikator, der vierte Ring gibt die Toleranz an. Die Grundformel lautet daher erste Ziffer, zweite Ziffer, Multiplikator, Toleranz.
Diese Variante ist bei vielen Standardwiderständen mit einer Toleranz von 5 oder 10 Prozent zu finden. Für einfache Steuerungen, Signalbegrenzungen und Lernschaltungen reicht sie oft vollkommen aus.
Fünf Farbringe
Bei fünf Ringen werden die ersten drei Farben als Ziffern gelesen. Erst der vierte Ring multipliziert den Wert, während der fünfte Ring die Toleranz angibt. Dadurch lassen sich feinere Werte wie 2,21 kΩ oder 4,75 kΩ codieren.
Ein Fünfbandwiderstand wird häufig eingesetzt, wenn eine kleinere Toleranz gebraucht wird. Ich prüfe bei solchen Bauteilen besonders sorgfältig, ob der erste Ring wirklich erkannt wurde, weil schon eine falsch gelesene Ziffer den Wert deutlich verändert.
Sechs Farbringe
Die sechsringige Variante ergänzt den Fünfbandcode um den Temperaturkoeffizienten. Er wird in ppm/K angegeben und beschreibt, wie stark sich der Widerstandswert bei einer Temperaturänderung von einem Kelvin verändert.
Der sechste Ring ist vor allem bei Präzisions- und Messanwendungen relevant. Für einen einfachen LED-Vorwiderstand ist er meist weniger wichtig als die Toleranz und die zulässige Verlustleistung.
| Anzahl der Ringe | Wertbildung | Zusatzinformation |
|---|---|---|
| 4 | 2 Ziffern plus Multiplikator | Toleranz |
| 5 | 3 Ziffern plus Multiplikator | Toleranz |
| 6 | 3 Ziffern plus Multiplikator | Toleranz und Temperaturkoeffizient |
Rechenbeispiele aus der Praxis
Am einfachsten wird das Verfahren mit konkreten Kombinationen. Ich schreibe die Farben zuerst als Ziffernfolge auf und rechne den Multiplikator erst danach ein. So vermeide ich, dass ich beim Ablesen zu früh Nullen ergänze.
Gelb, Violett, Rot und Gold
Gelb steht für 4, Violett für 7 und Rot für den Faktor 100. Daraus ergibt sich 47 × 100 = 4.700 Ω beziehungsweise 4,7 kΩ. Der goldene Ring erlaubt eine Abweichung von ±5 Prozent, der reale Wert darf also ungefähr zwischen 4,465 kΩ und 4,935 kΩ liegen.
Braun, Schwarz, Rot und Gold
Braun und Schwarz ergeben die Ziffern 1 und 0. Rot bedeutet ×100. Der Widerstand hat damit 1.000 Ω beziehungsweise 1 kΩ und eine Toleranz von ±5 Prozent. Dieser Wert ist ein typischer Kandidat für Signal- und LED-Schaltungen.
Rot, Rot, Schwarz, Braun und Braun
Bei fünf Ringen werden die ersten drei Farben verwendet. Rot, Rot und Schwarz ergeben 220, Braun multipliziert mit 10. Der Nennwert lautet deshalb 2.200 Ω oder 2,2 kΩ, der letzte braune Ring steht für ±1 Prozent.
Bei ungewöhnlichen Kombinationen lohnt sich der Abgleich mit den genormten E-Reihen. Widerstände werden nicht mit jedem beliebigen Zwischenwert gefertigt. Ein angezeigter Wert wie 2,2 kΩ ist daher wahrscheinlicher als ein scheinbar abgelesener Wert von 2,3 kΩ, wenn die Farbringe nicht eindeutig erkennbar sind.
Toleranz, Temperatur und Grenzen der Kennzeichnung
Der Farbcode nennt den Nennwert, nicht automatisch den exakten Messwert. Ein 10-kΩ-Widerstand mit ±5 Prozent darf zwischen 9,5 kΩ und 10,5 kΩ liegen und ist trotzdem vollkommen in Ordnung.
Für viele Schaltungen genügt diese Genauigkeit. In Messverstärkern, Referenzschaltungen oder präzisen Sensoren kann sie dagegen zu groß sein. Dort sollte ich nicht nur auf die Farbringe, sondern auch auf die Toleranzklasse, den Temperaturkoeffizienten und die konkrete Baureihe achten.
Die Kennzeichnung sagt außerdem nichts Sicheres über die Belastbarkeit aus. Ein größerer Widerstand ist innerhalb derselben Baureihe häufig leistungsfähiger, aber Bauform, Hersteller und Kühlung spielen ebenfalls eine Rolle. Für die Verlustleistung gilt die Formel P = I² × R oder P = U² ÷ R. In der Praxis wähle ich zusätzlich eine Reserve und belaste ein Bauteil nicht dauerhaft bis an die rechnerische Grenze.
Bei sechs Ringen ist der Temperaturkoeffizient ein wichtiger Zusatz. Ein Wert von 100 ppm/K bedeutet, dass sich der Widerstandswert pro Kelvin Temperaturänderung um 0,01 Prozent verändert. Das klingt gering, kann bei einem großen Temperaturbereich und einer präzisen Messung aber durchaus sichtbar werden.
Typische Fehler vermeiden und das Ergebnis prüfen
Der häufigste Fehler ist eine vertauschte Leserichtung. Danach folgen die Verwechslung ähnlicher Farben und das Übersehen eines zusätzlichen Rings. Wenn die Lackierung verblasst ist, sollte ich den Wert nicht einfach schätzen, sondern mit einem Multimeter gegenprüfen.
- Bauteil aus der Schaltung nehmen oder mindestens ein Bein abheben.
- Multimeter auf den passenden Ω-Messbereich einstellen.
- Messspitzen an beide Anschlüsse halten und den Wert mit der Toleranz vergleichen.
- Bei stark abweichenden Ergebnissen nach Parallelpfaden, Beschädigungen oder einem falschen Bauteil suchen.
Eine Messung direkt auf der Platine kann zu einem zu kleinen Wert führen, weil andere Bauteile parallel angeschlossen sind. Das ist ein wichtiger Unterschied zwischen dem gemessenen Wert im eingebauten Zustand und dem tatsächlichen Wert des einzelnen Widerstands.
Lesen Sie auch: Nachteile von Solid-State-Relais - wann ist ein mechanisches besser?
Was bei SMD-Widerständen anders ist
Kleine SMD-Widerstände besitzen normalerweise keine Farbringe. Stattdessen steht dort ein Zahlencode wie 103. Die ersten beiden Ziffern sind 10, die dritte Ziffer bedeutet drei Nullen, also 10.000 Ω beziehungsweise 10 kΩ.
Bei dreistelligen Codes entspricht der letzte Wert meist dem Zehnerexponenten. Vierstellige Codes werden häufig für präzisere Werte verwendet, während der Buchstabe R als Dezimaltrennzeichen dienen kann, etwa 4R7 für 4,7 Ω. Diese Kennzeichnung darf nicht mit dem Farbringcode bedrahteter Bauteile vermischt werden.
Mit dieser Routine bleibt kein Ring rätselhaft
Ich gehe bei jedem unbekannten Widerstand in derselben Reihenfolge vor. Zuerst bestimme ich die Seite mit dem Toleranzring, dann lese ich die Ziffern ab, wende den Multiplikator an und kontrolliere den Wert mit der zulässigen Abweichung.
Für eine schnelle Prüfung reichen meist drei Fragen. Wie viele Ringe sind vorhanden? Welche Farbe steht für den Multiplikator? Und passt der errechnete Wert zur Schaltung und zur Bauform? Wenn die Farben schlecht zu erkennen sind, ist eine Messung mit ausgelötetem Anschluss die verlässlichere Entscheidung.
Wer zusätzlich Toleranz und Verlustleistung berücksichtigt, hat mehr gewonnen als durch das bloße Auswendiglernen einer Tabelle. Genau diese Kombination aus Farbcode, Messung und Schaltungsprüfung sorgt dafür, dass ein Ersatzwiderstand nicht nur denselben Nennwert, sondern auch die passende elektrische Sicherheit mitbringt.
