Eine Zener-Diode soll eine Spannung begrenzen oder auf einem annähernd konstanten Niveau halten, obwohl sich Eingangsspannung oder Last ändern. Ich zeige, wie der kontrollierte Durchbruch in Sperrrichtung funktioniert, wie man den Vorwiderstand berechnet und warum Bauteile in 24-V-Steuerungen, Sensoren und Schutzschaltungen nicht beliebig austauschbar sind.
Die wichtigsten Punkte zur Zener-Diode auf einen Blick
- Sperrrichtung: Ab der Zenerspannung VZ wird die Diode leitend und begrenzt die Spannung.
- Vorwiderstand: Er begrenzt den Strom und schützt die Zener-Diode vor Überlastung.
- Typische Leistung: Kleine Zener-Dioden arbeiten oft im Bereich von wenigen Milliampere bis etwa 100 mA.
- Anwendungen: Spannungsreferenz, Signalbegrenzung, Eingangsschutz und einfache Spannungsstabilisierung.
- Grenzen: Für hohe Genauigkeit, große Lasten oder energiereiche Überspannungen sind LDOs, Schaltregler oder TVS-Dioden meist besser geeignet.
Was eine Zener-Diode im Stromkreis tatsächlich macht

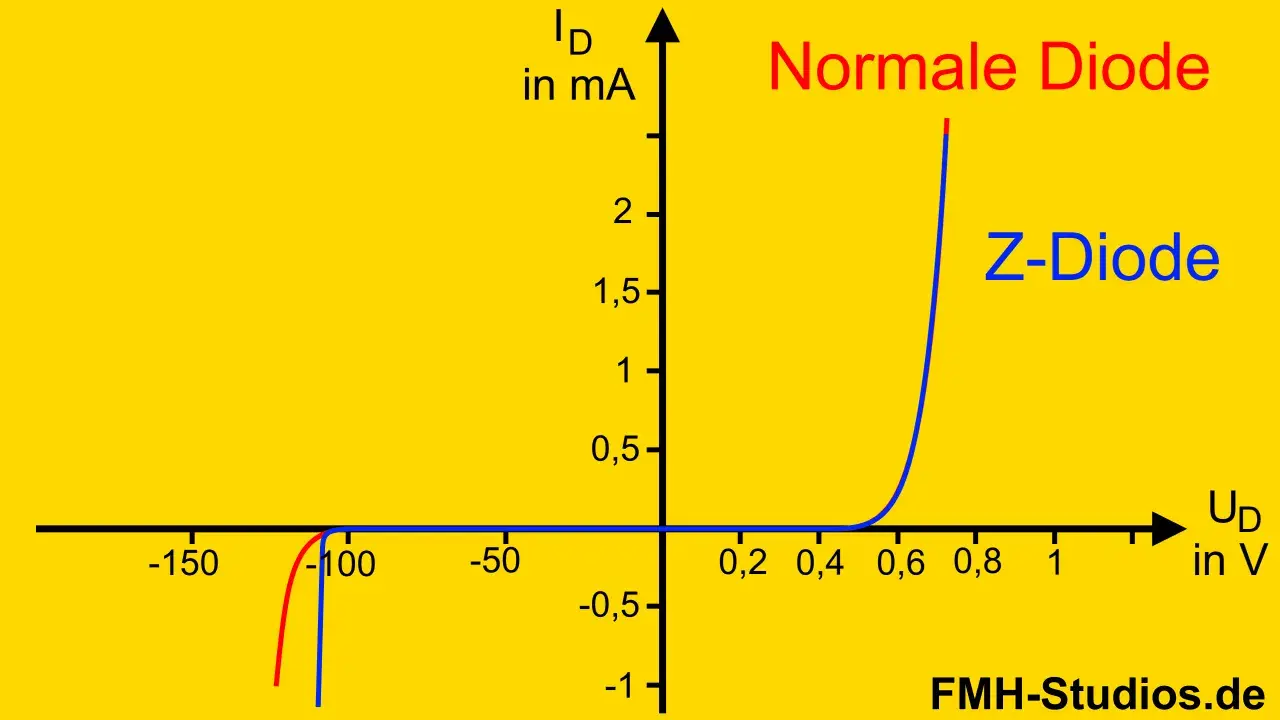

Im Durchlassbetrieb verhält sich die Zener-Diode wie eine gewöhnliche Siliziumdiode. Sie leitet in einer Richtung und weist dabei typischerweise eine Spannung von ungefähr 0,7 V auf. Ihre besondere Aufgabe erfüllt sie jedoch in Sperrrichtung.
Unterhalb der festgelegten Durchbruchspannung fließt nur ein sehr kleiner Sperrstrom. Steigt die Spannung weiter an und erreicht den Wert VZ, beginnt der kontrollierte Durchbruch. Der Strom kann dann deutlich zunehmen, während die Spannung an der Diode nur noch relativ wenig ansteigt.
Genau diese Eigenschaft macht sie zur einfachen Spannungsbegrenzung. Ich stelle mir die Zener-Diode dabei gern als eine Art Druckventil vor. Sie hält den Druck nicht perfekt konstant, öffnet aber ab einem definierten Niveau und verhindert dadurch einen weiteren starken Spannungsanstieg.
Die Funktion im einfachen Grundaufbau
Eine typische Schaltung besteht aus einer Spannungsquelle, einem Vorwiderstand und einer parallel zur Last geschalteten Zener-Diode. Die Diode wird dabei in Sperrrichtung angeschlossen. Der Widerstand nimmt die überschüssige Spannung auf und begrenzt den Strom.
Uein ── Vorwiderstand ──┬── Last
│
Z-Diode
│
0 VOhne den Vorwiderstand wäre die Strombegrenzung nicht ausreichend. Die Diode könnte thermisch zerstört werden, obwohl ihre Nennspannung korrekt zur Schaltung passt. Das ist einer der häufigsten Fehler bei ersten Versuchen mit diesem Bauteil.
Warum der Durchbruch kontrolliert funktioniert
Der Begriff „Durchbruch“ klingt zunächst nach einem Defekt. Bei einer Zener-Diode ist dieser Zustand jedoch konstruktiv vorgesehen. Die Halbleiterstruktur wird so dotiert, dass der Durchbruch bei einer definierten Spannung einsetzt und bei korrekter Strombegrenzung dauerhaft und zerstörungsfrei genutzt werden kann.
Physikalisch können zwei Mechanismen eine Rolle spielen. Bei niedrigen Durchbruchspannungen dominiert der Zener-Effekt mit einem quantenmechanischen Tunneln. Bei höheren Spannungen tritt überwiegend der Lawinendurchbruch auf, bei dem freie Ladungsträger weitere Ladungsträger aus dem Kristall lösen.
Im Handel werden beide Varianten meist einfach als Zener- oder Z-Diode bezeichnet. Für die praktische Auswahl ist deshalb weniger der Name entscheidend als die Kennlinie im Datenblatt, der zulässige Strom und das Temperaturverhalten.
Die Kennwerte, die im Datenblatt zählen
| Kennwert | Bedeutung |
|---|---|
| VZ | Nenn-Zenerspannung bei einem bestimmten Prüfstrom |
| IZT | Prüfstrom, bei dem VZ spezifiziert wird |
| IZK | Kniespannungs- oder Mindeststrombereich, ab dem die Stabilisierung brauchbar wird |
| rZ | Differenzieller Widerstand, der zeigt, wie stark VZ mit dem Strom schwankt |
| PZmax | Maximal zulässige Verlustleistung der Diode |
| Temperaturkoeffizient | Änderung der Zenerspannung bei Temperaturänderungen |
Eine Zener-Diode mit 5,6 V ist beispielsweise nicht automatisch exakt 5,600 V. Toleranz, Strom und Temperatur beeinflussen den tatsächlichen Wert. Für eine grobe Referenz ist das oft ausreichend, für eine präzise Mess- oder Regelungsschaltung braucht man eine genauere Referenzquelle.
So wird die Schaltung richtig dimensioniert
Für den Vorwiderstand nutze ich zunächst die Grundformel R = (Uein - VZ) / (IL + IZ). Dabei ist IL der Laststrom und IZ der Strom, den die Zener-Diode mindestens benötigt, um in ihrem stabilen Bereich zu arbeiten.
Rechenbeispiel mit 24 V und 12 V
Angenommen, aus einer 24-V-Versorgung sollen ungefähr 12 V für eine kleine Sensorschaltung entstehen. Die Last benötigt 10 mA, zusätzlich sollen mindestens 5 mA durch die Zener-Diode fließen.
Die Rechnung ergibt R = (24 V - 12 V) / 15 mA = 800 Ω. Als Normwert bietet sich ein Widerstand mit 820 Ω an. Bei unbelastetem Ausgang fließen rund 29 mA, bei 12 V entstehen an der Zener-Diode ungefähr 0,35 W. Ein Bauteil mit 0,5 W Nennleistung wäre in diesem vereinfachten Fall sinnvoller als eine knapp ausgelegte 0,25-W-Variante.
Dieses Beispiel gilt nur für die angenommenen Betriebsbedingungen. Bei einer 24-V-Versorgung mit beispielsweise ±10 % Toleranz muss geprüft werden, ob bei der niedrigsten Eingangsspannung noch ausreichend Zenerstrom fließt und ob bei der höchsten Spannung die Verlustleistung unter dem Grenzwert bleibt.
Die drei Prüfungen vor dem Einbau
- Mindeststrom: Bei kleinster Eingangsspannung und größtem Laststrom darf der Zenerstrom nicht unter den stabilen Arbeitsbereich fallen.
- Höchststrom: Bei größter Eingangsspannung und kleinster Last darf IZ den zulässigen Wert nicht überschreiten.
- Verlustleistung: Es muss gelten PZ = VZ × IZ. Bei höheren Umgebungstemperaturen ist zusätzlich die Derating-Kurve des Datenblatts relevant.
In der Praxis prüfe ich außerdem, ob die Last wirklich konstant ist. Ein Sensor mit 5 mA ist etwas anderes als ein Funkmodul mit kurzen Stromspitzen von 150 mA. Für solche wechselnden Lasten ist eine einfache Zener-Stabilisierung oft zu weich und ineffizient.
Wo Zener-Dioden im Alltag und in der Industrie eingesetzt werden
In der Gebäudetechnik begegnen mir Zener-Dioden vor allem dort, wo Signale und kleine Versorgungsspannungen zuverlässig begrenzt werden müssen. Ein typisches Beispiel ist ein 24-V-Eingang einer Steuerung, der gegen kurze Überspannungen oder falsch dimensionierte Signalpegel geschützt werden soll.
Spannungsreferenz und einfache Stabilisierung
Eine Zener-Diode kann eine einfache Referenzspannung für einen Transistor, Komparator oder eine Rückkopplungsschaltung liefern. Das funktioniert gut bei kleinen Strömen und moderaten Genauigkeitsanforderungen. Für eine hochwertige Messwerterfassung sind Toleranz, Rauschspannung und Temperaturkoeffizient jedoch häufig zu groß.
Signalbegrenzung und Eingangsschutz
An digitalen Eingängen verhindert die Diode, dass die Spannung einen bestimmten Pegel deutlich überschreitet. Besonders in Industrie- und Sicherheitssystemen ist das nützlich, wenn lange Leitungen Störungen einkoppeln können. Die Schutzwirkung hängt aber davon ab, dass die vorgeschaltete Impedanz den Strom tatsächlich begrenzt.
Transistor- und MOSFET-Schutz
Zwischen Gate und Source eines MOSFETs kann eine passende Zener-Diode die Gate-Source-Spannung begrenzen. Dadurch wird das empfindliche Gateoxid vor Überspannung geschützt. Der Widerstand oder die Treiberschaltung muss trotzdem so ausgelegt sein, dass die Zener-Diode bei einem Fehler nicht dauerhaft überlastet wird.
Optokoppler und Netzteil-Rückkopplungen
In einfachen Netzteilen wird die Zener-Spannung häufig genutzt, um den Arbeitspunkt eines Optokopplers oder Transistors festzulegen. Diese Lösung ist kostengünstig, aber nicht automatisch präzise. Schwankungen der Eingangsspannung, Bauteiltoleranzen und Erwärmung wirken direkt auf die Ausgangsspannung.
Wann eine andere Lösung besser ist
Eine Zener-Diode ist robust, günstig und leicht verfügbar. Sie ist aber kein universeller Spannungsregler. Je höher der Laststrom und je genauer die Ausgangsspannung sein müssen, desto schneller stoßen einfache Zener-Schaltungen an ihre Grenzen.
| Lösung | Stärke | Typische Grenze |
|---|---|---|
| Zener-Diode | Einfach, günstig und gut für kleine Ströme | Ungenaue Spannung und dauerhafte Verlustleistung |
| TVS-Diode | Sehr schnelle Begrenzung energiereicher Spannungsspitzen | Nicht als präziser Dauer-Spannungsregler gedacht |
| LDO-Regler | Deutlich bessere Spannungsregelung bei kleinen bis mittleren Strömen | Benötigt eine ausreichende Eingangsspannungsreserve und erzeugt Wärme |
| Schaltregler | Hoher Wirkungsgrad und geeignet für größere Lasten | Aufwendiger, mit möglicher Schaltstörung und höherem Layoutaufwand |
Für einen kurzen Überspannungsimpuls an einer industriellen Leitung würde ich meist eine TVS-Diode prüfen. Für eine dauerhafte 5-V-Versorgung eines Sensors ist ein LDO oder ein Schaltregler oft die bessere Wahl. Die Zener-Diode bleibt dort stark, wo die Schaltung klein, die Last überschaubar und die Genauigkeit nicht kritisch ist.
Direkt an einer 230-V-Netzspannung darf man sie nicht einfach als Schutzbauteil einsetzen. Hier sind Isolation, Sicherung, Kriechstrecken, Überspannungskategorie und die gesamte Schutzschaltung entscheidend. Arbeiten an netzspannungsführenden Schaltungen gehören in die Hände qualifizierter Fachkräfte.
Die wichtigsten Prüfwerte für eine zuverlässige Auswahl
Vor dem Kauf schaue ich nicht nur auf die aufgedruckte Spannung. Entscheidend sind VZ-Toleranz, Prüfstrom, maximale Verlustleistung und Temperaturkoeffizient. Bei einer 12-V-Zener-Diode muss außerdem klar sein, ob 12 V nur als typischer Wert oder innerhalb eines engen Bereichs garantiert werden.
Für eine 24-V-Steuerung sollte man die schlechteste Kombination aus Versorgungstoleranz, Laststrom und Umgebungstemperatur durchrechnen. Wenn die Diode dabei dauerhaft heiß wird oder die Spannung unter Last stark absinkt, ist das kein kleiner Schönheitsfehler, sondern ein Hinweis auf eine grundsätzlich unpassende Topologie.
Mein praktischer Merksatz lautet deshalb: Die Zener-Diode begrenzt die Spannung, der Vorwiderstand begrenzt den Strom und das Datenblatt entscheidet über die Sicherheit. Werden diese drei Punkte gemeinsam betrachtet, eignet sich das Bauteil weiterhin hervorragend für kompakte Schutz- und Referenzschaltungen.
