Warum kann ein kleines Bauteil eine Versorgungsspannung stabilisieren, einen Motor starten oder einen kurzen Energieschub für einen Blitz liefern? Ich erkläre, wie ein Kondensator aufgebaut ist, wie das Laden und Entladen funktioniert, welche Rolle Gleich- und Wechselstrom spielen und worauf es bei Auswahl und Sicherheit in Elektronik, Industrie und Gebäudetechnik ankommt.
Ein Kondensator speichert elektrische Energie für den passenden Moment
- Aufbau: Zwei leitfähige Elektroden sind durch ein isolierendes Dielektrikum getrennt.
- Speicherung: Energie wird in einem elektrischen Feld zwischen den Elektroden gespeichert.
- Gleichstrom: Beim Einschalten fließt Strom, nach dem Laden sperrt der Kondensator idealerweise.
- Wechselstrom: Je höher Frequenz und Kapazität, desto leichter können Wechselanteile passieren.
- Sicherheit: Die Nennspannung, Polarität und mögliche Restladung dürfen niemals ignoriert werden.
Wie ein Kondensator elektrische Energie speichert

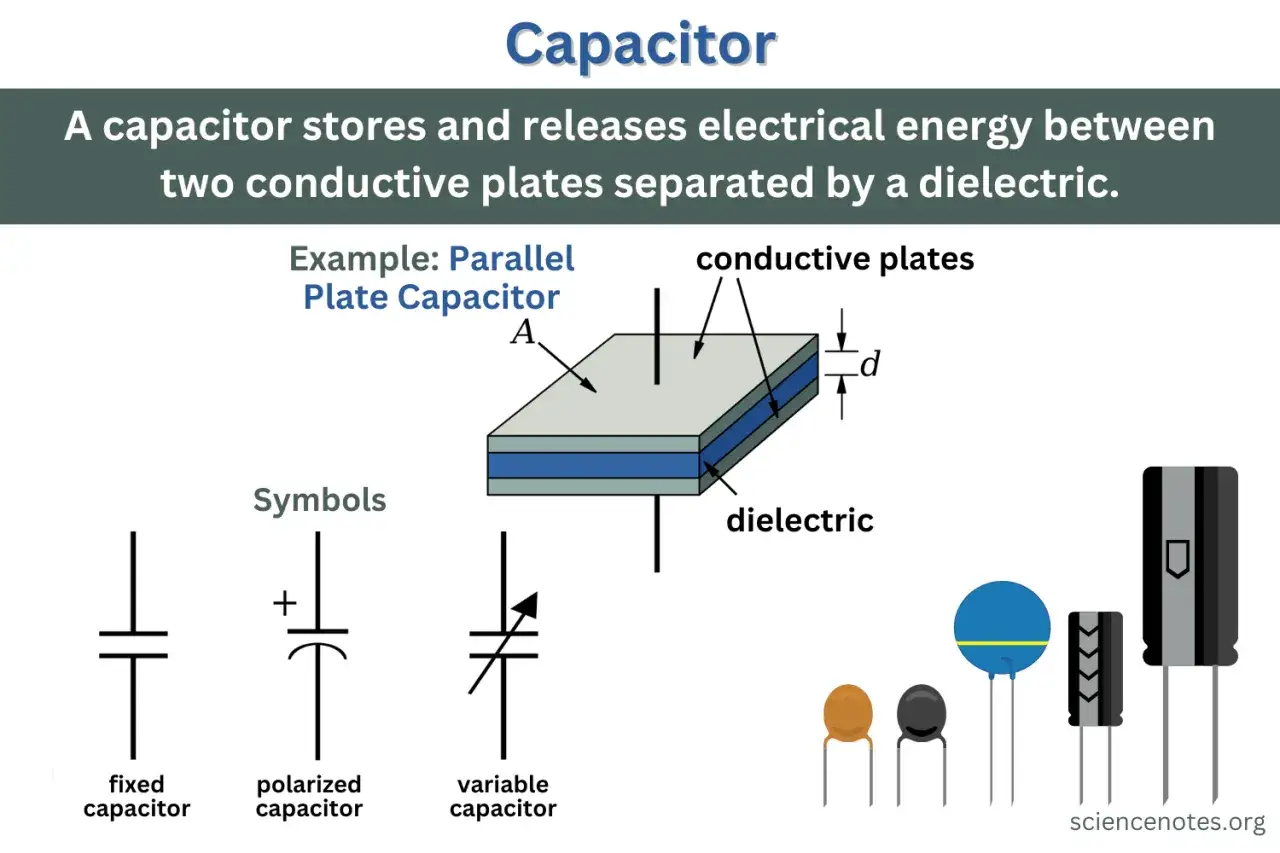

Ein Kondensator besteht im einfachsten Fall aus zwei leitfähigen Elektroden, die sich nicht berühren. Dazwischen liegt ein isolierendes Material, das Dielektrikum. Das kann beispielsweise Kunststoff, Keramik, Papier, Oxid oder Luft sein.
Legt man eine Gleichspannung an, bewegen sich Elektronen von der Spannungsquelle auf eine Elektrode. Die andere Elektrode verliert entsprechend Elektronen und wird positiv. Im Dielektrikum selbst fließt dabei kein normaler Strom. Stattdessen entsteht zwischen den Elektroden ein elektrisches Feld, in dem die Energie gespeichert wird.
Ich finde für die erste Vorstellung ein Bild hilfreich: Der Kondensator ist kein kleiner Akku, sondern eher ein sehr schneller Energiespeicher. Er kann Energie in Sekundenbruchteilen aufnehmen und wieder abgeben, speichert sie aber meist nur für kurze Zeit und in deutlich geringerer Menge als eine Batterie.
Kapazität und gespeicherte Energie
Die Fähigkeit eines Kondensators, Ladung aufzunehmen, heißt Kapazität C. Sie wird in Farad angegeben. In der Elektronik sind vor allem Mikrofarad, Nanofarad und Pikofarad üblich.
| Einheit | Abkürzung | Typischer Einsatz |
|---|---|---|
| Mikrofarad | µF | Netzteile, Motoren, Audio |
| Nanofarad | nF | Filter und Signalverarbeitung |
| Pikofarad | pF | Hochfrequenz- und Schaltungstechnik |
Der grundlegende Zusammenhang lautet Q = C · U. Je größer die Kapazität oder die angelegte Spannung, desto mehr elektrische Ladung kann aufgenommen werden. Die gespeicherte Energie berechnet sich mit E = ½ · C · U². Die Spannung wirkt dabei quadratisch, weshalb auch ein kleiner Kondensator bei hoher Spannung gefährlich werden kann.
Was beim Laden und Entladen tatsächlich passiert
Beim Anschließen an eine Spannungsquelle fließt zunächst ein Ladestrom. Die Spannung am Kondensator steigt an, während der Strom abnimmt. Sobald die Kondensatorspannung fast der Versorgungsspannung entspricht, ist der Ladevorgang praktisch abgeschlossen.
In einem idealen Gleichstromkreis fließt danach kein dauerhafter Strom mehr durch den Kondensator. Reale Bauteile haben jedoch einen kleinen Leckstrom. Deshalb kann ein Kondensator seine Ladung über Minuten, Stunden oder bei ungünstigen Bedingungen auch schneller verlieren.
Lesen Sie auch: Diodenkennlinie verstehen und sicher auslegen
Die Zeitkonstante RC
Wie schnell ein Kondensator lädt, hängt nicht allein von seiner Kapazität ab. Entscheidend ist auch der Widerstand im Stromkreis. Beide Größen bilden die Zeitkonstante τ = R · C.
| Zeit nach dem Einschalten | Ladezustand | Praktische Bedeutung |
|---|---|---|
| 1 τ | ca. 63 Prozent | Der größte Teil des Anfangsstroms ist bereits abgeklungen. |
| 3 τ | ca. 95 Prozent | Der Kondensator ist weitgehend geladen. |
| 5 τ | ca. 99,3 Prozent | Der Ladevorgang gilt in der Praxis fast als abgeschlossen. |
Ein Beispiel macht die Größenordnung greifbar. Bei einem Widerstand von 10 kΩ und einem Kondensator von 100 µF beträgt die Zeitkonstante eine Sekunde. Nach ungefähr fünf Sekunden ist der Kondensator nahezu vollständig geladen. Beim Entladen läuft der Vorgang umgekehrt ab, die Spannung fällt zunächst schnell und später immer langsamer.
Warum sich Gleichstrom und Wechselstrom unterschiedlich verhalten
Die Aussage „Ein Kondensator lässt keinen Strom durch“ ist nur für den eingeschwungenen Gleichstromfall brauchbar. Beim Einschalten, Ausschalten oder bei einer sich verändernden Spannung fließt sehr wohl Strom, weil sich das elektrische Feld fortlaufend verändert.
Bei Gleichspannung wirkt der Kondensator zunächst beinahe wie ein Kurzschluss und später wie eine Unterbrechung. Genau dieses Verhalten wird genutzt, um Einschaltvorgänge zu verzögern, Spannungen zu glätten oder Gleichspannungsanteile aus einem Signal zu entfernen.
Bei Wechselspannung wird der sogenannte kapazitive Blindwiderstand verwendet. Er berechnet sich mit XC = 1 / (2π · f · C). Mit steigender Frequenz oder größerer Kapazität sinkt dieser Widerstand. Wechselanteile höherer Frequenz können dadurch leichter passieren.
In einem idealen Wechselstromkreis eilt der Strom der Spannung um 90 Grad voraus. In der Praxis weichen reale Kondensatoren davon ab, weil sie zusätzlich Innenwiderstand, Induktivität und Leckströme besitzen. Bei Netzteilen und industriellen Anlagen werden diese Verluste oft als ESR bezeichnet. Gemeint ist der wirksame Serienwiderstand des Bauteils.
Welche Kennwerte bei der Auswahl wirklich zählen
Die Kapazität ist wichtig, aber sie allein sagt noch nicht, ob ein Kondensator für eine Schaltung geeignet ist. Ich prüfe mindestens Kapazität, Nennspannung, Bauart und Temperaturbereich. Bei Anwendungen mit pulsierenden Strömen kommen ESR und zulässiger Ripple-Strom hinzu.
- Nennspannung: Sie darf im Betrieb nicht überschritten werden. Eine Sicherheitsreserve ist sinnvoll, besonders bei Spannungsspitzen.
- Polarität: Elektrolytkondensatoren und Tantalkondensatoren müssen richtig herum angeschlossen werden.
- Toleranz: Ein Bauteil mit 100 nF kann je nach Ausführung deutlich vom Nennwert abweichen.
- ESR: Ein niedriger Wert reduziert Verluste und Erwärmung bei hohen Wechselströmen.
- Temperatur: Die Kapazität und Lebensdauer verändern sich mit der Umgebungstemperatur.
- Ripple-Strom: Dieser Wechselstromanteil erwärmt das Bauteil und ist bei Netzteilen besonders relevant.
Ein häufiger Fehler ist die Annahme, „mehr Kapazität“ sei automatisch besser. Ein zu großer Kondensator kann beim Einschalten einen hohen Stromstoß verursachen, eine Zeitverzögerung verändern oder einen Spannungsregler aus dem vorgesehenen Arbeitsbereich bringen. Die Schaltung bestimmt den passenden Wert, nicht das Bauchgefühl.
Die wichtigsten Kondensatorarten im Vergleich
Die Bauform beeinflusst Kapazität, Genauigkeit, Lebensdauer und Verhalten bei hohen Frequenzen. Für eine schnelle Orientierung hilft diese Gegenüberstellung.
| Bauart | Stärken | Typische Verwendung | Wichtige Grenze |
|---|---|---|---|
| Keramikkondensator | Klein, schnell, günstig | Entkopplung und Hochfrequenz | Kapazität kann spannungs- und temperaturabhängig sein |
| Folienkondensator | Stabil und verlustarm | Filter, Audio und Leistungselektronik | Bei hoher Kapazität oft größer |
| Aluminium-Elektrolyt | Hohe Kapazität bei kleinem Preis | Siebelkos in Netzteilen | Polarisiert und begrenzte Lebensdauer |
| Tantal | Kompakt und hohe volumetrische Kapazität | Kompakte Elektronik | Empfindlich gegen Überspannung und falsche Polarität |
| Superkondensator | Sehr hohe Kapazität und viele Ladezyklen | Kurzzeitpuffer und Energiespeicher | Niedrige Einzelzellenspannung und hohe Selbstentladung |
Für die schnelle Entkopplung eines Mikrocontrollers setze ich meist auf einen Keramikkondensator mit 100 nF, möglichst nahe an den Versorgungspins. Hinter einem Gleichrichter findet man dagegen häufig Elektrolytkondensatoren im Bereich von einigen 100 bis mehreren 1.000 µF, weil dort deutlich mehr Energie zur Glättung benötigt wird.
Wo Kondensatoren in Technik und Gebäuden eingesetzt werden
In Netzteilen fängt ein Kondensator Spannungseinbrüche ab und glättet die pulsierende Gleichspannung nach der Gleichrichtung. In Steuerungen und Sensoren unterdrückt er Störungen. Zusammen mit einem Widerstand bildet er Zeitglieder, die beispielsweise Relais verzögert anziehen oder Signale entprellen.
In Audioschaltungen dienen Kondensatoren zur galvanischen Trennung. Sie blockieren Gleichspannung, lassen aber bestimmte Wechselanteile eines Signals passieren. Dadurch können Verstärkerstufen miteinander verbunden werden, ohne dass sich ihre Arbeitspunkte gegenseitig verschieben.
Bei Wechselstrommotoren erzeugt ein Betriebskondensator eine Phasenverschiebung zwischen den Wicklungen. Das verbessert das Drehfeld und ermöglicht den Betrieb vieler einphasiger Motoren. In größeren Anlagen werden Kondensatoren außerdem zur Blindleistungskompensation eingesetzt. Sie reduzieren den unnötigen Blindstrom im Netz, müssen aber passend zur Anlage ausgelegt und geregelt werden.
Auch in der Gebäudetechnik begegnet man Kondensatoren in Netzteilen, Notbeleuchtungen, Frequenzumrichtern, Brandmeldeanlagen und unterbrechungsfreien Stromversorgungen. Bei sicherheitsrelevanten Anlagen zählt nicht nur die Funktion im Normalbetrieb. Alterung, Temperatur und Ausfallverhalten müssen in Wartung und Prüfung einbezogen werden.
Typische Fehler und sichere Praxis
Ein Kondensator kann auch nach dem Abschalten noch gefährliche Spannung führen. Das gilt besonders für Zwischenkreise von Frequenzumrichtern, Netzteilen, Motorsteuerungen und Blitzgeräten. Vor Arbeiten muss die Anlage fachgerecht freigeschaltet, gegen Wiedereinschalten gesichert und die Restspannung gemessen werden.
Das einfache Kurzschließen mit einem Schraubendreher ist keine gute Entlademethode. Es kann Funken, Schäden an Leiterbahnen und hohe Stromspitzen verursachen. Besser ist ein geeigneter Entladewiderstand, der Energie kontrolliert abbaut. Bei Arbeiten an Netzspannung gehören Messung und Freigabe in die Hände einer entsprechend qualifizierten Elektrofachkraft.
- Elektrolytkondensatoren niemals ohne Prüfung der Polarität anschließen.
- Die zulässige Spannung nicht mit der typischen Betriebsspannung verwechseln.
- Auf gewölbte Gehäuse, ausgelaufenes Elektrolyt oder ungewöhnliche Erwärmung achten.
- Bei Netzspannung nur geeignete Sicherheitskondensatoren der Klassen X oder Y verwenden.
- Bei starken Stromimpulsen den zulässigen Ripple-Strom und ESR kontrollieren.
Ein defekter Kondensator zeigt sich nicht immer sichtbar. Brummen in Netzteilen, Startprobleme bei Motoren, instabile Steuerungen oder sporadische Rücksetzungen können Hinweise sein. Eine Messung mit einem geeigneten Kapazitäts- oder ESR-Messgerät ist deutlich zuverlässiger als der bloße Blick auf das Bauteil.
Der schnelle Prüfplan für die richtige Anwendung
Wenn ich einen Kondensator für eine Schaltung auswähle, kläre ich zuerst, ob er Energie speichern, Spannung glätten, ein Signal filtern oder eine Zeitverzögerung erzeugen soll. Danach folgen Kapazität, maximale Spannung, Frequenz, Temperatur und die Frage, ob das Bauteil polarisiert sein darf.
Die wichtigste praktische Erkenntnis bleibt einfach: Ein Kondensator reagiert auf Spannungsänderungen. Er nimmt Ladung auf, speichert Energie im elektrischen Feld und gibt sie wieder ab, sobald die Schaltung sie benötigt. Wer dieses Verhalten versteht, kann viele scheinbar unterschiedliche Anwendungen in Elektronik, Industrie und Gebäudetechnik auf dasselbe Grundprinzip zurückführen.
