Wenn eine Steuerung ausfällt, ein Motor nur brummt oder ein Netzteil eine unruhige Spannung liefert, steckt erstaunlich oft ein falsch ausgewählter oder gealterter Kondensator dahinter. Ich zeige, welche praktischen Aufgaben Kondensatoren in Elektronik, Gebäudetechnik und Industrie übernehmen, wie sich Bauarten unterscheiden und worauf es bei Spannung, Kapazität, Sicherheit und Lebensdauer wirklich ankommt.
Kondensatoren speichern Energie und formen elektrische Signale
- Spannung glätten sie nach der Gleichrichtung und puffern kurze Lastspitzen.
- Störungen unterdrücken sie in Netzteilen, Motoren und Steuerleitungen.
- Wechselspannung koppeln sie, während Gleichspannungsanteile blockiert werden.
- Motoren starten und Einphasenmotoren durch eine Phasenverschiebung.
- Die Auswahl richtet sich nach Kapazität, Spannungsfestigkeit, Frequenz, ESR, Bauform und Umgebungstemperatur.
Was ein Kondensator in der Schaltung tatsächlich leistet
Ein Kondensator besteht aus zwei leitfähigen Flächen, die durch ein isolierendes Dielektrikum getrennt sind. Wird er geladen, speichert er elektrische Energie im elektrischen Feld. Die Kapazität wird in Farad angegeben, in der Praxis meistens in Nanofarad, Mikrofarad oder Millifarad.
Für den praktischen Einsatz sind drei Beziehungen besonders nützlich. Die gespeicherte Ladung ergibt sich aus Q = C × U, die Energie aus E = 1/2 × C × U² und der Wechselstromwiderstand aus XC = 1 / (2πfC). Je höher also die Frequenz oder die Kapazität, desto leichter lässt der Kondensator Wechselanteile passieren.
Darum sperrt ein idealer Kondensator Gleichstrom nach dem LadeVorgang, während er wechselnde Signale durchlässt. In echten Bauteilen gibt es jedoch Verluste, einen Serienwiderstand, den sogenannten ESR, und parasitäre Induktivitäten. Diese Eigenschaften entscheiden oft darüber, ob ein Kondensator im Labor funktioniert oder im Schaltschrank dauerhaft zuverlässig arbeitet.
Spannungen glätten und Lastspitzen abfangen
Eine der häufigsten Anwendungen liegt in Netzteilen. Nach einem Gleichrichter ist die Spannung nicht vollkommen glatt, sondern weist eine Restwelligkeit auf. Der Kondensator lädt sich an den Spannungsspitzen auf und gibt Energie ab, sobald die Eingangsspannung kurzzeitig absinkt.
Bei einer Einweggleichrichtung liegt die Nachladefrequenz typischerweise bei 50 Hz, bei einer Brückengleichrichtung am deutschen 50-Hz-Netz bei 100 Hz. Als grobe Näherung gilt für die Restwelligkeit ΔU ≈ I / (f × C). Bei 1 A Last, 100 Hz und 4.700 µF entstehen rechnerisch rund 2,1 V Restwelligkeit. Das ist nur ein Richtwert, zeigt aber schnell, warum ein größerer Kondensator die Spannung ruhiger macht.
In Schaltnetzteilen arbeiten mehrere Kondensatoren zusammen. Ein Aluminium-Elektrolytkondensator übernimmt die Energiespeicherung im niedrigen Frequenzbereich, während ein kleiner Keramikkondensator schnelle Störungen direkt am Schaltregler ableitet. Ich plane deshalb selten nur mit einem einzelnen großen Bauteil, sondern kombiniere Kapazität und Hochfrequenzverhalten.
Stützkondensatoren für digitale Steuerungen
Mikrocontroller, Sensoren, SPS-Baugruppen und Kommunikationsmodule ziehen beim Schalten sehr kurze Stromimpulse. Die Versorgungsleitung und ihre Leiterbahnen können diese Impulse nicht immer schnell genug liefern. Ein 100-nF-Keramikkondensator direkt an den Versorgungspins reduziert den lokalen Spannungseinbruch, sofern die Leiterbahnen kurz und breit ausgeführt sind.
Zusätzlich ist häufig ein Kondensator im Bereich von 1 bis 10 µF sinnvoll, um langsamere Laständerungen abzufangen. Der genaue Wert hängt vom Regler, der Leitungslänge und dem Lastprofil ab. Ein größerer Wert löst nicht automatisch jedes Problem, denn ein ungünstiges Layout oder ein instabiler Spannungsregler kann dadurch sogar verschlechtert werden.
Kurzzeitige Energiespeicherung
Ein Kondensator kann eine Steuerung über einen kurzen Spannungseinbruch hinweg versorgen, ersetzt aber keine Batterie. Ein Beispiel macht die Größenordnung deutlich. Ein Kondensator mit 1.000 µF speichert bei 24 V idealisiert nur etwa 0,29 Joule. Für Millisekunden oder kurze Schaltvorgänge reicht das oft, für längere Ausfälle braucht es eine USV, einen Akku oder einen Superkondensator.
Signale koppeln, filtern und zeitlich verzögern
In Audioverstärkern, Messschaltungen und Kommunikationsbaugruppen wird ein Kondensator häufig zur AC-Kopplung eingesetzt. Er lässt das Nutzsignal passieren, blockiert aber die Gleichspannung der vorherigen Schaltungsstufe. So beeinflussen sich die Arbeitspunkte zweier Verstärkerstufen nicht gegenseitig.
Wie tief ein solcher Hochpass reicht, hängt vom Eingangswiderstand und von der Kapazität ab. Bei 10 kΩ Eingangswiderstand und 1 µF Koppelkondensator liegt die Grenzfrequenz bei ungefähr 16 Hz. Für ein Audiosignal ist das meist brauchbar, für ein langsames Sensorsignal wäre derselbe Wert möglicherweise ungeeignet.
RC-Glieder für Filter und Zeitfunktionen
Ein Widerstand und ein Kondensator bilden zusammen ein RC-Glied. Es kann hohe Frequenzen dämpfen, Spannungsspitzen abflachen oder eine definierte Verzögerung erzeugen. Mit 1 kΩ und 100 nF liegt die Grenzfrequenz bei rund 1,59 kHz.
Solche Schaltungen finden sich in Tastern, Relaissteuerungen, Drehzahlerfassungen und einfachen Signalfiltern. Ich setze RC-Glieder gern dort ein, wo eine robuste und günstige Entstörung genügt. Bei schnellen Datenleitungen oder anspruchsvoller Messtechnik muss man jedoch parasitäre Kapazitäten, Flankensteilheit und Impedanzen genauer betrachten.
Entstörung in Elektronik und Motoren
Schaltregler, Relais, Bürstenmotoren und lange Leitungen erzeugen hochfrequente Störungen. Ein Entstörkondensator führt diese Anteile auf einem kontrollierten Weg ab oder hält sie von empfindlichen Schaltungsteilen fern. Bei Netzgeräten kommen dafür speziell geprüfte X- und Y-Sicherheitskondensatoren zum Einsatz.
X-Kondensatoren liegen typischerweise zwischen den Netzleitern, während Y-Kondensatoren zwischen Netzleiter und Schutzleiter eingesetzt werden. Beide Varianten sind nicht austauschbar. Ein gewöhnlicher Folienkondensator an Netzspannung kann im Fehlerfall gefährlich werden, selbst wenn seine Kapazität auf dem Papier passt.
Motoren starten und Wechselstromanlagen verbessern
Bei vielen Einphasenmotoren erzeugt der Kondensator eine Phasenverschiebung zwischen Haupt- und Hilfswicklung. Dadurch entsteht ein Drehfeld, das den Motor anlaufen lässt oder im Betrieb unterstützt. Typische Anwendungen finden sich in Lüftern, Pumpen, Kompressoren, Torantrieben und älteren Klimageräten.
Anlaufkondensatoren liefern kurzzeitig eine höhere Unterstützung und werden nach dem Start abgeschaltet. Betriebskondensatoren bleiben während des Betriebs angeschlossen und müssen für die Dauerbelastung ausgelegt sein. Ein höherer Mikrofarad-Wert bedeutet deshalb nicht automatisch mehr Leistung. Er kann zu erhöhtem Wicklungsstrom, Erwärmung und einem vorzeitigen Motorschaden führen.
Beim Ersatz zählt nicht nur die Kapazität. Entscheidend sind auch AC-Nennspannung, Frequenz, Bauform, Anschlussart und Temperaturbereich. Ein Motorkondensator für 450 V AC ist nicht dasselbe wie ein Elektrolytkondensator mit 450 V DC. Die Beschriftung und die Herstellerangaben müssen zur konkreten Anwendung passen.
Lesen Sie auch: Wie funktioniert eine Antenne? Wellenlänge, Empfang und Montage
Blindleistung kompensieren
In Betrieben mit vielen Motoren und Transformatoren können Kompensationskondensatoren den Leistungsfaktor verbessern. Sie liefern kapazitive Blindleistung und reduzieren dadurch den Blindstrom, der sonst über Leitungen und Transformatoren fließt. Das kann Leitungsverluste senken und die Auslastung der elektrischen Infrastruktur verbessern.
Eine Kompensationsanlage wird nicht einfach möglichst groß dimensioniert. Bei Oberschwingungen, etwa durch Frequenzumrichter oder Schaltnetzteile, besteht Resonanzgefahr. In solchen Anlagen sind verdrosselte Kompensationsstufen, geeignete Messung und eine abgestufte Regelung oft wichtiger als zusätzliche Kapazität.

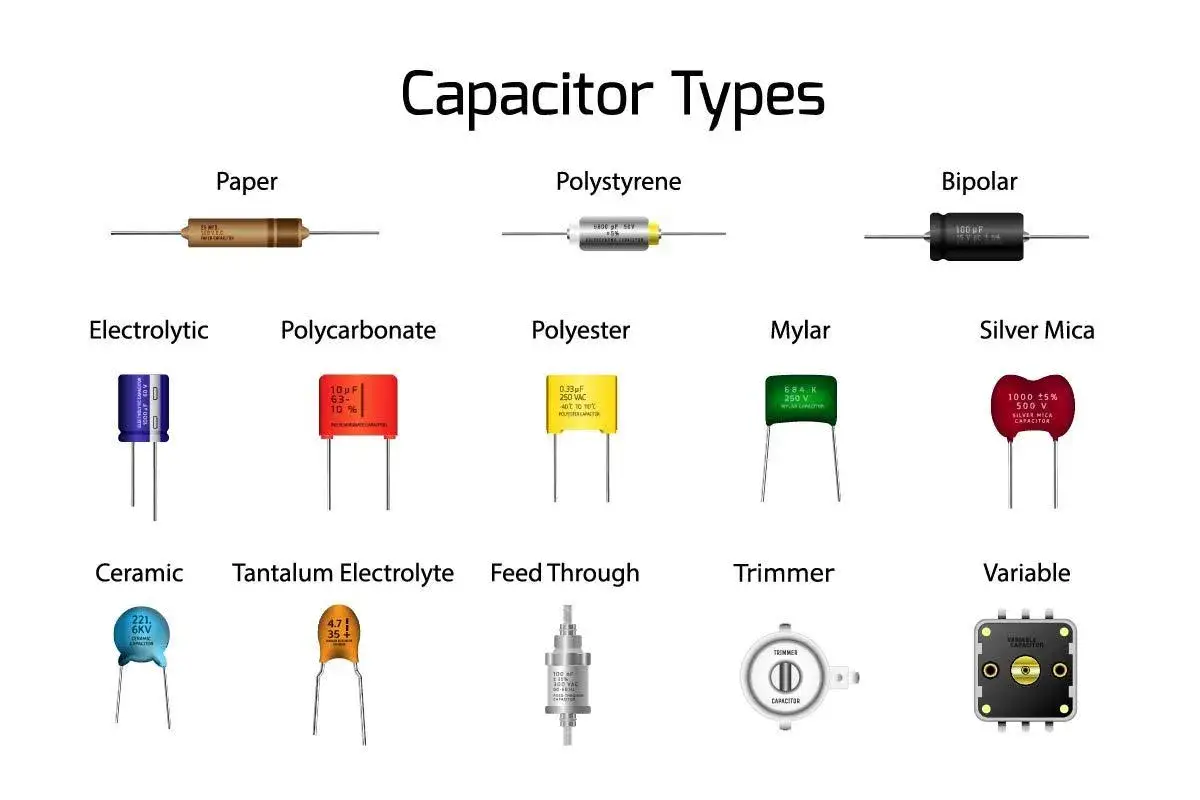

Die passende Bauart für die Anwendung auswählen
Ich beginne bei der Auswahl nicht mit der Bauform, sondern mit der Aufgabe. Soll der Kondensator Energie speichern, eine schnelle Störung ableiten, ein Signal koppeln oder eine Motorphase verschieben? Erst danach entscheide ich über Technologie und Gehäuse.
| Bauart | Typische Stärken | Geeignete Anwendungen | Wichtige Grenzen |
|---|---|---|---|
| Keramikkondensator | Sehr niedriger ESR, schnell, kompakt | Entkopplung, Hochfrequenzfilter, digitale Schaltungen | Kapazität kann bei DC-Vorspannung und Temperatur sinken |
| Folienkondensator | Stabil, impulsfest, geringe Verluste | Filter, Motoren, Wechselrichter, Entstörung | Größer und oft teurer als Keramik |
| Aluminium-Elektrolyt | Hohe Kapazität bei moderaten Kosten | Netzteile, Zwischenkreise, Pufferung | Polarisiert, altert und besitzt höheren ESR |
| Tantal-Elektrolyt | Kompakt, relativ stabile Kapazität | Kompakte Elektronik und Signalversorgung | Empfindlich gegenüber Überspannung und hohen Einschaltströmen |
| Superkondensator | Sehr hohe Kapazität, viele Ladezyklen | Backup für Steuerungen, Energierückgewinnung | Niedrige Einzelzellenspannung und hohe Selbstentladung |
Bei Elektrolytkondensatoren muss die Polarität stimmen. Ein Verpolungsfehler kann zu starkem Leckstrom, Erwärmung oder Bersten führen. Für Wechselspannung verwende ich daher nur dafür geeignete bipolare oder speziell freigegebene Kondensatoren.
Ebenso wichtig ist der Ripple Current. Er beschreibt den zulässigen Wechselstrom, der im Bauteil Wärme erzeugt. Ein Kondensator mit ausreichender Kapazität, aber zu niedrigem Ripple-Strom kann in einem Frequenzumrichter oder Schaltnetzteil trotzdem schnell ausfallen.
Typische Fehler bei Auswahl, Einbau und Prüfung
Der häufigste Fehler ist die Konzentration auf den Kapazitätswert. Ein Kondensator mit 10 µF ist nicht automatisch passend, wenn seine Spannungsfestigkeit, sein ESR oder seine Temperaturbeständigkeit nicht zur Schaltung passen. Ich prüfe mindestens Kapazität, Nennspannung, Polarität, Frequenzbereich und Umgebungstemperatur.
- Zu geringe Spannungsfestigkeit lässt bei Überspannungen kaum Reserve. Netzspitzen und Einschaltvorgänge müssen berücksichtigt werden.
- Falscher Sicherheitskondensator kann den Schutz gegen Stromschlag oder Brand gefährden. X- und Y-Typen erfüllen unterschiedliche Aufgaben.
- Zu lange Leiterbahnen machen einen eigentlich guten Entkopplungskondensator bei hohen Frequenzen unwirksam.
- Zu große Kapazität kann Einschaltströme, Regelprobleme oder mechanische Belastungen verursachen.
- Ungeeignete Temperatur verkürzt besonders bei Elektrolytkondensatoren die Lebensdauer deutlich.
Beim Prüfen alter Geräte reicht eine reine Kapazitätsmessung nicht immer aus. Ein Bauteil kann den Sollwert noch annähernd erreichen und trotzdem wegen zu hohem ESR unter Last versagen. Typische Hinweise sind Brummen, Spannungseinbrüche, Startprobleme, unzuverlässige Relais oder aufgeblähte Gehäuse.
Vor Arbeiten an Netzteilen, Zwischenkreisen oder Motorsteuerungen muss die Anlage abgeschaltet, gegen Wiedereinschalten gesichert und die Restspannung gemessen werden. Kondensatoren können auch nach dem Trennen vom Netz gefährliche Energie speichern. Bei Gebäudetechnik und Industrieanlagen gehört diese Prüfung in die Hände einer qualifizierten Elektrofachkraft.
Die richtige Entscheidung beginnt mit der elektrischen Aufgabe
Für eine stabile Versorgung sind meist ein großer Pufferkondensator und kleinere Keramikkondensatoren gemeinsam sinnvoll. Für Signalpfade zählen Grenzfrequenz und Leckstrom, bei Motoren die passende AC-Auslegung und bei Kompensationsanlagen das Verhalten unter Oberschwingungen. Die Anwendung bestimmt den Kondensator, nicht umgekehrt.
Meine praktische Faustregel lautet deshalb, zuerst Strom, Spannung, Frequenz, Temperatur und Dauerbetrieb zu erfassen. Danach lässt sich die Bauart zuverlässig auswählen und mit einem Datenblatt abgleichen. Genau diese Reihenfolge verhindert die meisten Ausfälle, unnötige Kosten und gefährliche Fehlversuche.
