Beim Schutz einer 24-Volt-Steuerung, im Schaltnetzteil oder in einem kompakten Solarladeregler entscheidet oft ein kleines Bauteil über Effizienz und Zuverlässigkeit. Eine Schottky-Diode verbindet niedrige Durchlassverluste mit sehr schnellem Schalten, hat aber bei Sperrstrom, Temperatur und Spannungsfestigkeit klare Grenzen. Dieser Beitrag zeigt die wichtigsten Anwendungen, passende Bauteiltypen und die häufigsten Planungsfehler aus der Praxis.
Die wichtigsten Einsatzbereiche auf einen Blick
- Gleichrichtung: Besonders sinnvoll in Niedervolt-Schaltnetzteilen und DC/DC-Wandlern.
- Spannungsverlust: Typische Durchlassspannungen liegen je nach Typ und Strom oft bei 0,2 bis 0,6 V.
- Schutz: Geeignet für Verpolschutz, Rückstromsperren, ORing-Schaltungen und Klemmschaltungen.
- Hochfrequenz: Die geringe Sperrschichtkapazität hilft bei Detektoren, Mischern und schnellen Signalpfaden.
- Grenzen: Höherer Sperrstrom und geringere Sperrspannung als bei vielen pn-Dioden müssen eingeplant werden.
Warum die Schottky-Diode so schnell und verlustarm arbeitet

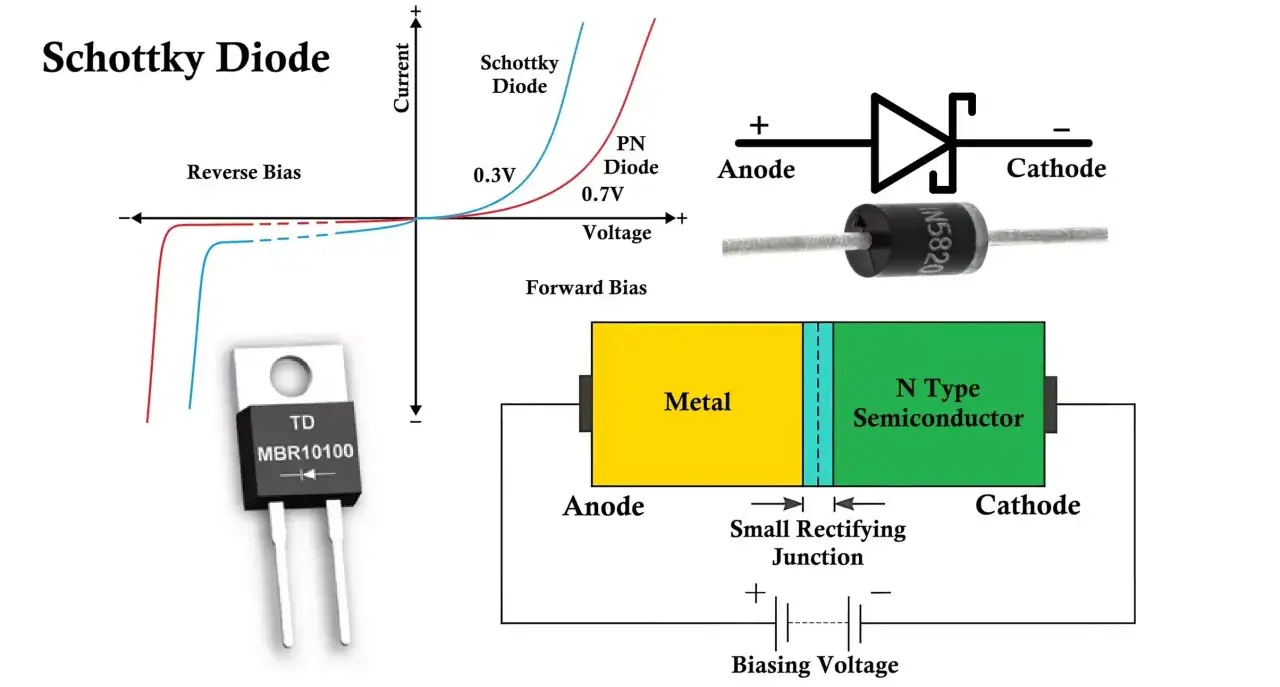

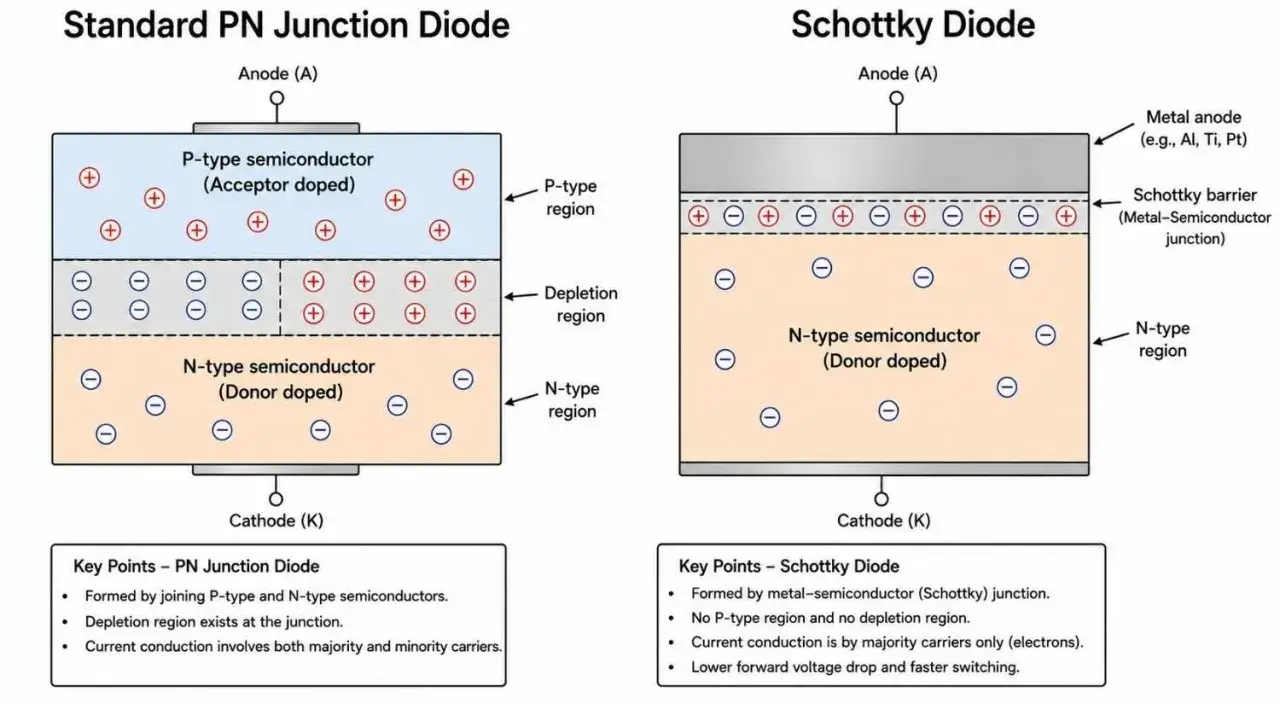

Eine Schottky-Diode besitzt keinen klassischen pn-Übergang, sondern einen Metall-Halbleiter-Kontakt. Dadurch werden keine Minderheitsträger gespeichert, die beim Abschalten erst ausgeräumt werden müssen. Genau das macht sie in schnellen Strompfaden interessant.
Im leitenden Zustand fällt an vielen Silizium-Schottky-Dioden deutlich weniger Spannung ab als an einer Standarddiode. Je nach Bauteil, Temperatur und Last liegen typische Werte bei 0,2 bis 0,6 V. Bei 5 A und 0,45 V Durchlassspannung entstehen jedoch bereits rund 2,25 W Verlustleistung. Die niedrige Spannung ist also hilfreich, ersetzt aber keine thermische Auslegung.
Ich achte bei der Auswahl deshalb nicht nur auf die Zahl im Datenblatt, sondern auf den Durchlassspannungswert beim tatsächlich erwarteten Strom. Eine Diode mit 0,35 V bei 1 A kann bei 8 A deutlich anders aussehen. Auch der Sperrstrom steigt mit der Temperatur oft stark an, was in warmen Schaltschränken oder dicht bestückten Netzteilen relevant wird.
Gleichrichtung in Schaltnetzteilen und DC/DC-Wandlern
Das wichtigste Einsatzgebiet ist die sekundäre Gleichrichtung von Schaltnetzteilen. Nach dem Transformator oder der Schaltstufe wandelt die Diode eine hochfrequente Wechselspannung in Gleichspannung um. Der geringe Spannungsabfall reduziert dabei besonders bei 3,3 V, 5 V, 12 V oder 24 V die Leitverluste.
In einem Abwärtswandler übernimmt die Schottky-Diode häufig die Funktion der Freilauf- oder Catch-Diode. Wenn der Leistungsschalter abschaltet, stellt sie dem Spulenstrom einen kontrollierten Pfad bereit. Durch das schnelle Umschalten sinken zusätzliche Schaltverluste und das Risiko störender Spannungsspitzen.
Bei niedrigen Ausgangsspannungen ist der Unterschied besonders deutlich. Ein Verlust von 0,5 V entspricht bei einer 5-Volt-Schiene bereits 10 Prozent der Ausgangsspannung. Bei einer 24-Volt-Versorgung ist derselbe absolute Verlust deutlich weniger kritisch.
| Anwendung | Warum eine Schottky-Diode passt | Worauf ich besonders achte |
|---|---|---|
| 5-V-Schaltnetzteil | Niedriger Spannungsabfall verbessert den Wirkungsgrad | Durchlassspannung bei Nennstrom und Kühlung |
| Abwärtswandler | Schnelles Freilaufen bei hoher Taktfrequenz | Sperrspannung, Spitzenstrom und Leiterbahnlänge |
| LED-Treiber | Geringere Verluste bei schnellen Schaltvorgängen | Stromspitzen und thermische Reserve |
| Hilfsspannung in Steuerungen | Kompakte, einfache Gleichrichtung | Sperrstrom bei langer Einschaltzeit |
Bei Frequenzen im Bereich von einigen hundert Kilohertz bis etwa 1 oder 2 MHz kann die schnelle Diode ihre Vorteile ausspielen. Das ist aber kein Freibrief für jede Schaltung. Layout, parasitäre Induktivitäten und das Zusammenspiel mit dem MOSFET entscheiden mit darüber, ob der Wandler wirklich effizient und störungsarm arbeitet.
Verpolschutz und Rückstromsperre in der Praxis
Eine einfache Schottky-Diode in Reihe zur Versorgung schützt eine Schaltung vor falsch angeschlossener Polarität. Wird die Versorgung korrekt angeschlossen, leitet sie. Bei umgekehrter Polarität sperrt sie und verhindert, dass empfindliche Elektronik direkt mit negativer Spannung belastet wird.
Diese Lösung ist unkompliziert und günstig, kostet aber dauerhaft die Durchlassspannung. Bei einer 12-Volt-Batterie und 0,5 V Diodenabfall kommen nur noch etwa 11,5 V an der Last an. Bei einem Strom von 3 A entstehen außerdem rund 1,5 W Wärme.
Für energieeffiziente Geräte, Akkusysteme und größere Ströme ist ein MOSFET-basierter „idealer Dioden“-Aufbau oft besser. Sein Spannungsabfall entspricht näherungsweise dem Produkt aus Strom und Einschaltwiderstand. Dafür ist die Schaltung komplexer und muss gegen Fehlansteuerung, Einschaltspitzen und Rückstrom abgesichert werden.
ORing und unterbrechungsarme Versorgung
In Steuerungen können zwei Netzteile oder eine Netzteil-Batterie-Kombination über Dioden entkoppelt werden. Diese ORing-Schaltung sorgt dafür, dass eine Quelle die andere nicht rückwärts speist. Schottky-Dioden sind hier praktisch, wenn ein kleiner Spannungsverlust akzeptabel ist und die Versorgung nicht im letzten Wirkungsgradprozent optimiert werden muss.
Für industrielle 24-Volt-Systeme sollte ich zusätzlich prüfen, wie sich der Sperrstrom im Fehlerfall auswirkt. Bei langen Standby-Zeiten, kleinen Akkus oder empfindlichen Überwachungseingängen kann ein geringer Leckstrom wichtiger sein als die maximale Schaltgeschwindigkeit.
Freilaufdiode, Klemmschaltung und Signalbegrenzung
Spulen in Relais, Schützen, Magnetventilen und kleinen Motoren erzeugen beim Abschalten eine hohe Gegenspannung. Eine Schottky-Diode kann als Freilaufdiode den Spulenstrom übernehmen und die Spannung am Schalter begrenzen. Das schützt Transistoren, Mikrocontroller-Ausgänge und Treiberstufen.
Die Schutzwirkung hängt von der Verdrahtung ab. Die Diode muss möglichst nah an der Spule beziehungsweise am Strompfad sitzen. Eine lange Leitung mit hoher Induktivität kann trotz passender Diode gefährliche Spannungsspitzen erzeugen. Bei schnell abschaltenden Relais ist außerdem zu bedenken, dass eine reine Freilaufdiode den Abfall des Magnetfelds verlangsamt und damit die Abschaltzeit verlängern kann.
In Klemmschaltungen begrenzen Schottky-Dioden Signale auf definierte Pegel, etwa an Eingängen von Mikrocontrollern oder Messverstärkern. Eine Diode zur Versorgungsschiene und eine zur Masse können Spannungsspitzen ableiten. Für energiereiche Überspannungen sind sie jedoch kein Ersatz für TVS-Dioden, Varistoren oder eine abgestimmte Überspannungsschutzstufe.
Hochfrequenztechnik und schnelle Signalerfassung
Im HF-Bereich werden Schottky-Dioden als Detektoren, Demodulatoren und Mischer eingesetzt. Ihre geringe Kapazität und das schnelle Verhalten ermöglichen die Gleichrichtung kleiner Hochfrequenzsignale. Typische Anwendungen finden sich in Pegeldetektoren, Empfangsstufen, Messgeräten und einfachen Hochfrequenzsensoren.
Auch für Sample-and-Hold-Schaltungen und schnelle Klemmen sind sie interessant. Entscheidend ist dort nicht die Belastbarkeit von mehreren Ampere, sondern eine geringe Sperrschichtkapazität, ein niedriger dynamischer Widerstand und ein passendes HF-Gehäuse.
Ein häufiger Fehler ist, eine beliebige Leistungs-Schottky-Diode für einen schnellen Signalpfad zu verwenden. Das große Gehäuse und die höhere Anschlussinduktivität können die Schaltung stärker bremsen als erwartet. Für einige hundert Megahertz oder darüber zählen deshalb Bauteilkapazität, Layout und Masseführung oft mehr als der nominelle Durchlassstrom.
Silizium oder SiC für höhere Spannungen
Klassische Silizium-Schottky-Dioden sind vor allem für niedrige und mittlere Sperrspannungen attraktiv. Viele Baureihen liegen bei 20 bis 100 V, spezialisierte Varianten auch darüber. Mit steigender Sperrspannung nehmen jedoch Leckstrom, Kosten oder Durchlassverluste zu.
Für leistungsstarke Wechselrichter, Photovoltaik-Anlagen, USV-Systeme und PFC-Stufen kommen deshalb häufig Siliziumkarbid-Schottky-Dioden zum Einsatz. SiC-Bauteile sind beispielsweise mit 650 V, 1200 V oder 1700 V Sperrspannung verfügbar und behalten ihr schnelles, nahezu ladungsträgerfreies Schaltverhalten.
| Kriterium | Silizium-Schottky | SiC-Schottky | Standard-pn-Diode |
|---|---|---|---|
| Durchlassspannung | Niedrig bis mittel | Meist höher | Meist höher |
| Schaltverhalten | Sehr schnell | Sehr schnell | Je nach Typ langsam bis ultraschnell |
| Sperrspannung | Typisch niedrig bis mittel | Hoch bis sehr hoch | Auch für hohe Spannungen verfügbar |
| Leckstrom | Relativ hoch, temperaturabhängig | Günstiger bei hoher Spannung | Meist niedriger |
| Kosten | Niedrig bis mittel | Höher | Oft niedrig |
SiC ist nicht automatisch die beste Wahl. Bei kleinen 5-Volt-Schaltungen wäre der zusätzliche Preis meist nicht sinnvoll. In einem 800-Volt-Zwischenkreis kann eine SiC-Diode dagegen durch geringere Schaltverluste, höhere Frequenzen und kleinere magnetische Bauteile den Mehraufwand rechtfertigen.
So wähle ich das passende Bauteil aus
Für eine belastbare Auswahl beginne ich mit fünf elektrischen Größen. Erst danach entscheide ich über Gehäuse, Kühlkörper und Hersteller. Die wichtigsten Werte stehen im Datenblatt und müssen für den gesamten Betriebsfall betrachtet werden.
- Sperrspannung: Die maximale repetitive Sperrspannung sollte deutlich über der realen Spitzenspannung liegen. Überschwinger gehören in die Betrachtung.
- Dauerstrom: Maßgeblich ist der Strom bei der vorgesehenen Gehäuse- und Umgebungstemperatur, nicht nur der Idealwert bei 25 °C.
- Stoßstrom: Einschaltvorgänge und Ladeelkos können kurzfristig ein Mehrfaches des Nennstroms verursachen.
- Durchlassspannung: Für die Verlustleistung gilt näherungsweise P = I × UF.
- Sperrstrom: Bei hohen Temperaturen kann er die Bilanz, die Messung oder den Standby-Verbrauch sichtbar beeinflussen.
- Gehäuse und Kühlung: Eine elektrisch passende Diode kann thermisch trotzdem überfordert sein.
Ich plane bei der Sperrspannung keine knappe Punktlandung. Wenn im Betrieb 40 V auftreten, ist eine 40-Volt-Diode keine robuste Wahl, weil Toleranzen und Schaltspitzen unberücksichtigt bleiben. Bei induktiven Lasten messe ich die tatsächliche Spitze mit einem geeigneten Tastkopf, statt mich allein auf eine Nennspannung zu verlassen.
Lesen Sie auch: Kondensator-Aufbau verstehen und Bauteile sicher auswählen
Typische Fehler, die sich leicht vermeiden lassen
Am häufigsten wird der Leckstrom bei Wärme unterschätzt. Eine Diode, die im Labor unauffällig ist, kann im geschlossenen Gehäuse deutlich mehr Ruhestrom ziehen. Ebenso problematisch ist eine zu geringe Stromreserve, wenn der Mittelwert zwar passt, aber wiederholte Spitzenströme die Sperrschicht erwärmen.
Ein weiterer Fehler ist die Verwechslung mit einer Zenerdiode. Eine Schottky-Diode ist nicht dafür gedacht, eine konstante Überspannung in Sperrrichtung zu begrenzen. Für diesen Zweck braucht die Schaltung ein Bauteil mit definierter Durchbruchkennlinie und passender Impulsenergie.
Bei sicherheitsrelevanten Geräten, Netzspannung und industriellen Anlagen müssen außerdem Isolationsabstände, Schutzkonzept, Temperaturbereich und die einschlägigen Produktnormen geprüft werden. Die Diode allein macht eine Schaltung noch nicht normgerecht.
Die beste Anwendung hängt vom wichtigsten Verlust ab
Eine Schottky-Diode ist besonders stark, wenn niedrige Durchlassverluste und schnelles Schalten gleichzeitig gefragt sind. Das trifft auf Niedervolt-Wandler, sekundäre Netzteilgleichrichter, Freilaufpfade, Verpolschutz und viele HF-Schaltungen zu.
Ich würde sie nicht pauschal gegen jede andere Diode austauschen. Bei hoher Sperrspannung, hohen Temperaturen oder sehr kleinen Leckströmen kann eine pn-, SiC- oder MOSFET-Lösung besser passen. Wer Strom, Spannung, Temperatur und Layout gemeinsam bewertet, findet meist schnell heraus, ob die Schottky-Technik im konkreten Gerät wirklich einen Vorteil bringt.
