Warum kann ein kleines Bauteil im Schaltschrank ein Relais schalten, ein Sensorsignal verstärken oder einen Motorregler steuern? Die Antwort liegt im inneren Aufbau des Transistors: Entscheidend sind dotierte Halbleiterschichten, Übergänge, Anschlüsse und die Art, wie ein elektrisches Feld oder ein kleiner Strom den Hauptstrom beeinflusst. Ich zeige, wie Bipolartransistoren und MOSFETs aufgebaut sind, worin sie sich unterscheiden und welche praktischen Folgen das für Elektronik, Gebäudetechnik und Industrie hat.
Die wichtigsten Fakten zum Transistoraufbau auf einen Blick
- Drei Bereiche bilden beim Bipolartransistor Emitter, Basis und Kollektor.
- Die dünne Basis ermöglicht, dass ein kleiner Steuerstrom einen deutlich größeren Kollektorstrom beeinflusst.
- NP-N und PNP unterscheiden sich durch die Reihenfolge ihrer dotierten Halbleiterschichten und ihre Polarität.
- Beim MOSFET steuert die Gate-Spannung einen leitfähigen Kanal zwischen Source und Drain.
- Gehäuse, Wärmeabfuhr und Pinbelegung entscheiden mit darüber, ob ein Transistor in der Praxis zuverlässig arbeitet.
Aus welchen Teilen ein Bipolartransistor besteht
Der klassische Bipolartransistor besteht aus drei abwechselnd dotierten Halbleiterzonen. Beim NPN-Typ lautet die Reihenfolge n-p-n, beim PNP-Typ p-n-p. Dotierung bedeutet, dass dem Silizium gezielt Fremdatome zugesetzt werden, um freie Elektronen oder sogenannte Löcher als Ladungsträger bereitzustellen.
Die drei Bereiche heißen Emitter, Basis und Kollektor. Sie sind nicht gleich groß und erfüllen auch nicht dieselbe Aufgabe. Genau diese Unterschiede machen den Transistor zu mehr als zwei gewöhnlichen Dioden, die lediglich miteinander verbunden wurden.
| Bereich | Aufgabe | Typische Eigenschaft |
|---|---|---|
| Emitter | Liefert Ladungsträger in die Basis | Relativ stark dotiert |
| Basis | Steuert den Ladungsträgertransport | Sehr dünn und schwächer dotiert |
| Kollektor | Nimmt Ladungsträger auf und führt Wärme ab | Größer ausgelegt und für höhere Spannungen geeignet |

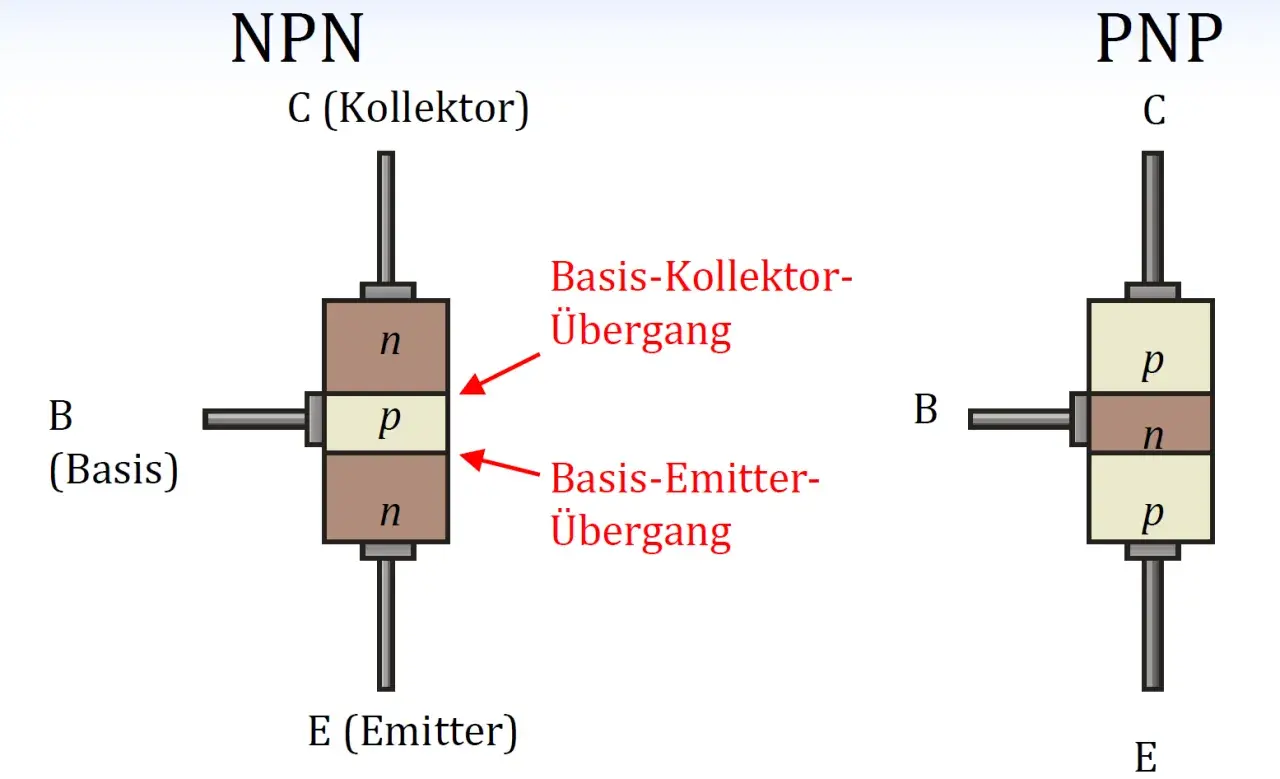

Zwischen Emitter und Basis sowie zwischen Basis und Kollektor entsteht jeweils ein pn-Übergang. Diese beiden Übergänge verhalten sich abhängig von der angelegten Spannung wie Dioden. Im aktiven Betrieb ist der Emitter-Basis-Übergang in Durchlassrichtung und der Basis-Kollektor-Übergang in Sperrrichtung geschaltet.
In realen Bauteilen sieht der Aufbau nicht wie ein sauberer dreischichtiger Block aus. Moderne Transistoren besitzen zusätzliche Kontaktbereiche, Isolationszonen, Schutzstrukturen und oft einen sogenannten vergrabenen Kollektor. Für das Verständnis der Grundfunktion reichen die drei aktiven Zonen jedoch aus.
Warum die dünne Basis den Strom steuern kann
Beim NPN-Transistor injiziert der Emitter Elektronen in die Basis. Weil die Basis extrem dünn ausgeführt ist, erreichen die meisten dieser Elektronen den Kollektor, anstatt in der Basis zu rekombinieren. Ein kleiner Basisstrom genügt deshalb, um einen wesentlich größeren Kollektorstrom zu ermöglichen.
Der Zusammenhang wird häufig mit der Stromverstärkung β oder hFE beschrieben. Sie ist jedoch kein fester Multiplikator, sondern hängt unter anderem von Kollektorstrom, Temperatur und Exemplar ab. Ich würde deshalb eine Schaltung nie so dimensionieren, als hätte jeder Transistor dauerhaft genau denselben Verstärkungsfaktor.
Für einen Silizium-Bipolartransistor liegt die Basis-Emitter-Spannung bei vielen Betriebsbedingungen ungefähr im Bereich von 0,6 bis 0,7 Volt. Dieser Wert ist nur eine Orientierung. Bei höherem Strom steigt die Spannung, bei steigender Temperatur sinkt sie typischerweise.

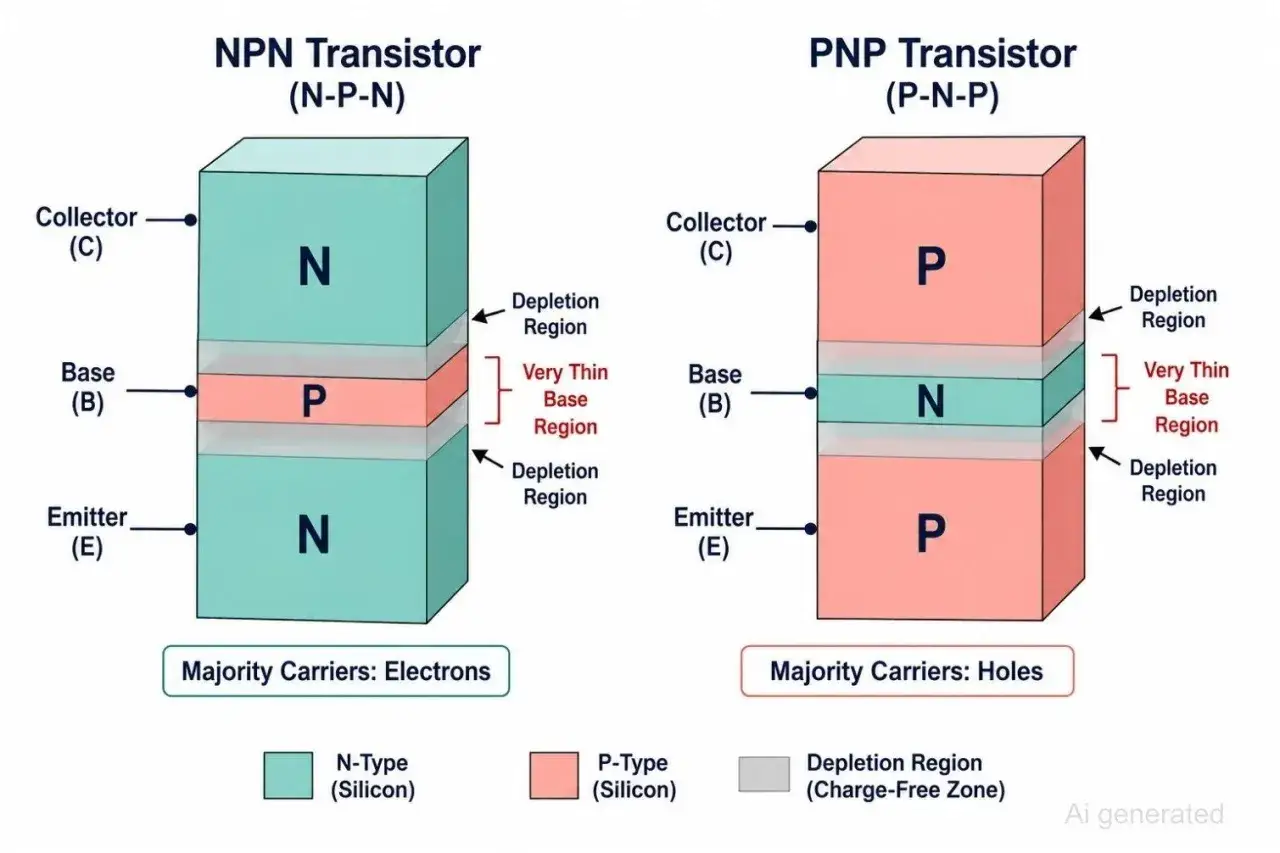

NP-N und PNP im direkten Vergleich
Beim NPN-Typ fließen die Elektronen vom Emitter in Richtung Kollektor. In der technischen Stromrichtung betrachtet fließt der Strom dagegen vom Kollektor zum Emitter. Beim PNP-Transistor sind Polaritäten und Ladungsträgerverhältnisse umgekehrt.
| Merkmal | NPN | PNP |
|---|---|---|
| Schichtfolge | n-p-n | p-n-p |
| Typische Ansteuerung | Basis positiver als Emitter | Basis negativer als Emitter |
| Häufige Verwendung | Low-Side-Schalter und Verstärker | High-Side-Schalter und komplementäre Stufen |
| Pfeil im Schaltzeichen | Zeigt nach außen | Zeigt nach innen |
Ein verbreiteter Fehler ist die Annahme, Emitter und Kollektor ließen sich einfach vertauschen. Der Transistor funktioniert dann zwar manchmal noch eingeschränkt, aber mit deutlich schlechteren elektrischen Eigenschaften. Die Dotierung und die Geometrie beider Bereiche sind bewusst unterschiedlich gewählt.
Der Aufbau eines MOSFET unterscheidet sich grundlegend
Ein MOSFET besitzt die Anschlüsse Gate, Source und Drain. Hinzu kommt der Halbleiterkörper, meist als Body oder Bulk bezeichnet. Das Gate ist durch eine dünne Oxidschicht elektrisch vom Halbleiter isoliert, weshalb im stationären Zustand kaum Gate-Gleichstrom fließt.
Beim häufig verwendeten N-Kanal-MOSFET liegen Source und Drain als stark n-dotierte Bereiche in einem p-dotierten Body. Wird das Gate ausreichend positiv gegenüber der Source, erzeugt das elektrische Feld unter dem Gate einen leitfähigen Kanal. Über diesen Kanal kann Strom zwischen Source und Drain fließen.
Die Gate-Spannung steuert somit nicht primär einen Basisstrom, sondern die Leitfähigkeit eines Kanals. Das macht MOSFETs besonders interessant für schnelle Schalter, Schaltnetzteile, Motorsteuerungen und digitale Baugruppen.
Was im MOSFET oft übersehen wird
Das isolierte Gate ist kein Freibrief für beliebige Spannungen. Die Gate-Oxidschicht hält nur eine begrenzte Spannung aus, und das Gate bildet zusammen mit den internen Strukturen eine Kapazität. Beim schnellen Schalten muss diese Kapazität geladen und entladen werden.
Zwischen Body und Drain entsteht bei vielen diskreten MOSFETs eine integrierte Body-Diode. Sie kann in Brückenschaltungen nützlich sein, verursacht aber auch Rückströme und Verluste. Wer einen MOSFET nur nach dem maximalen Drainstrom auswählt, übersieht häufig genau diese praktischen Grenzen.
| Bauteil | Steuergröße | Stärke | Typische Grenze |
|---|---|---|---|
| Bipolartransistor | Basisstrom und Basis-Emitter-Spannung | Gute analoge Verstärkung | Benötigt dauerhaften Basisstrom |
| MOSFET | Gate-Source-Spannung | Geringe statische Steuerleistung und schnelles Schalten | Gate-Spannung, Kapazität und Einschaltwiderstand |
| IGBT | Gate-Spannung | Hohe Spannungen und Leistungen | Meist langsamer als ein MOSFET |
Vom Halbleiterchip zum Bauteil im Schaltschrank
Der eigentliche Chip ist nur ein Teil des Transistors. Über Bonddrähte oder metallische Leiter werden die Halbleiterzonen mit den äußeren Anschlüssen verbunden. Das Gehäuse schützt den Chip und muss bei Leistungsbauteilen gleichzeitig die entstehende Wärme an eine Leiterplatte oder einen Kühlkörper abgeben.
Ein kleiner Signaltransistor im TO-92-Gehäuse ist nicht automatisch für hohe Ströme geeignet. Leistungsbauteile im TO-220-Gehäuse oder als SMD-Power-Baustein können deutlich mehr Wärme abführen, benötigen aber oft eine berechnete Leiterplattenfläche oder einen zusätzlichen Kühlkörper.
Auch die Anschlussfolge ist nicht standardisiert. Bei einem Bauteil kann die Reihenfolge von links nach rechts Emitter, Basis, Kollektor sein, bei einem anderen Kollektor, Basis, Emitter. Ich prüfe deshalb vor dem Einbau immer das Datenblatt und die Gehäusezeichnung, statt mich auf die Bauform zu verlassen.
Lesen Sie auch: Diodenkennlinie verstehen und sicher auslegen
Typische Anwendung in der Gebäudetechnik
In einer 24-Volt-Steuerung kann ein Transistor beispielsweise ein Relais, ein Magnetventil oder eine Signalleuchte schalten. Bei einer induktiven Last muss eine geeignete Freilaufdiode vorgesehen werden, weil die Spule beim Abschalten eine hohe Gegenspannung erzeugt.
Für einen N-Kanal-MOSFET als Low-Side-Schalter sind ein passender Gate-Pegel, ein kleiner Einschaltwiderstand und eine kontrollierte Gate-Ansteuerung entscheidend. Ein Gate-Widerstand begrenzt kurze Ladestromspitzen, während ein Pull-down-Widerstand verhindert, dass das Gate beim Einschalten der Versorgung undefiniert bleibt.
Bei sicherheitsrelevanten Anlagen reicht es nicht, den Transistor elektrisch richtig zu dimensionieren. Kurzschlussverhalten, Verlustleistung, Diagnose, galvanische Trennung und das Verhalten bei einem Ausfall müssen zur gesamten Steuerungsarchitektur passen.
Die häufigsten Fehler beim Bewerten des Aufbaus
Viele Probleme entstehen nicht durch einen falschen Grundgedanken, sondern durch eine zu grobe Auswahl. Ein Transistor mit ausreichend hohem Nennstrom kann trotzdem überhitzen, wenn der Einschaltwiderstand, die Schaltfrequenz oder die Wärmeabfuhr nicht berücksichtigt werden.
- Pinbelegung verwechselt: Gleiche Gehäuseformen bedeuten nicht gleiche Anschlüsse.
- Basis oder Gate ohne Begrenzung betrieben: Ein Basiswiderstand schützt den Steuerkreis, ein Gate-Widerstand verbessert das Schaltverhalten.
- Maximalwerte als Dauerwerte interpretiert: Strom, Spannung und Verlustleistung gelten nur unter den Bedingungen des Datenblatts.
- Induktive Last ohne Schutz beschaltet: Relais, Ventile und Motorwicklungen brauchen eine passende Schutzbeschaltung.
- Wärme unterschätzt: Die Verlustleistung berechnet sich vereinfacht aus Spannung mal Strom und muss sicher abgeführt werden.
Besonders kritisch ist die Unterscheidung zwischen Logikpegel-MOSFET und Standard-MOSFET. Ein Bauteil, das bei 10 Volt Gate-Source-Spannung vollständig durchschaltet, ist nicht automatisch bei 3,3 oder 5 Volt ebenso leistungsfähig.
Bei Bipolartransistoren sollte zusätzlich geprüft werden, ob der Basisstrom zur gewünschten Kollektorlast passt. Für eine robuste Schaltung setze ich bei einem Schalter meist einen ausreichenden Sicherheitsfaktor an, statt die rechnerische Stromverstärkung bis an die Grenze auszureizen.
Welche Angaben im Datenblatt wirklich weiterhelfen
Für den inneren Aufbau sind zunächst die Bauteilart und das Schaltzeichen wichtig. Danach schaue ich auf VCE oder VDS für die zulässige Sperrspannung, auf den maximalen Strom, auf die Verlustleistung und auf die thermischen Widerstände.
Beim Bipolartransistor sind hFE, Basisstrom, Sättigungsspannung und Schaltzeiten besonders relevant. Beim MOSFET prüfe ich RDS(on), die dazugehörige Gate-Spannung, die Gate-Ladung, die maximale Gate-Source-Spannung und die Eigenschaften der Body-Diode.
| Angabe | Bedeutung | Warum sie praktisch zählt |
|---|---|---|
| VCE beziehungsweise VDS | Zulässige Spannung zwischen den Hauptanschlüssen | Schutz vor Durchbruch und Zerstörung |
| IC beziehungsweise ID | Zulässiger Kollektor- oder Drainstrom | Bestimmt die mögliche Last, aber nur unter definierten Kühlbedingungen |
| RDS(on) | Einschaltwiderstand des MOSFETs | Entscheidet maßgeblich über die Leitverluste |
| Ptot | Maximale Verlustleistung | Zeigt, wie viel Wärme das Bauteil abführen darf |
| hFE | Stromverstärkung eines Bipolartransistors | Hilft bei der Dimensionierung der Basisansteuerung |
Für die Praxis ist außerdem die Temperatur entscheidend. Die im Datenblatt angegebene Verlustleistung gilt häufig nur für eine bestimmte Gehäusetemperatur oder eine definierte Kühlfläche. Sobald der Transistor warm wird, sinkt der zulässige Dauerstrom oft deutlich.
Was ich beim Blick auf den Transistor zuerst prüfe
Der Aufbau erklärt, warum ein Transistor überhaupt schalten oder verstärken kann. Beim Bipolartransistor bestimmen Emitter, dünne Basis und Kollektor den Ladungstransport, während beim MOSFET das elektrische Feld des Gates den Kanal zwischen Source und Drain formt.
Für eine belastbare Auswahl verbinde ich dieses Grundwissen immer mit drei Datenblattangaben: Spannung, Strom und Wärme. Erst wenn auch Pinbelegung, Ansteuerung, Schutzbeschaltung und Fehlerfall passen, ist aus einem passenden Halbleiter ein zuverlässiges Bauteil für die Anlage geworden.
