Wenn ein Sensor, ein Elektronikgehäuse oder eine kleine Kühlbox gezielt temperiert werden soll, wirkt ein Peltier-Element zunächst fast wie ein kleines Wunder: Eine elektrische Spannung macht eine Seite kalt und die andere heiß. Ich erkläre hier den physikalischen Ablauf, den inneren Aufbau, die richtige Ansteuerung sowie die Grenzen bei Leistung, Wirkungsgrad und Wärmeabfuhr.
Das Peltier-Element transportiert Wärme mit Gleichstrom von einer Seite zur anderen
- Funktionsprinzip: Der Peltier-Effekt erzeugt bei Stromfluss eine kalte und eine warme Seite.
- Aufbau: Viele p- und n-dotierte Halbleiterpaare sind elektrisch in Reihe geschaltet.
- Richtung: Durch Umpolen des Gleichstroms wechseln kalte und warme Seite.
- Wärmeabfuhr: Die warme Seite muss die aufgenommene Wärme plus elektrische Verlustleistung abführen.
- Praxisgrenze: Ein TEC-Modul ist kompakt und präzise, aber meist weniger effizient als ein Kompressor.
Das Grundprinzip hinter dem Peltier-Effekt
Ein Peltier-Element ist ein thermoelektrischer Wandler. Es nimmt elektrische Energie auf und nutzt sie, um Wärme von einer Seite auf die andere zu transportieren. Deshalb wird es auch als TEC-Modul bezeichnet, wobei TEC für „thermoelectric cooler“ steht.
Fließt Gleichstrom durch das Modul, bewegen sich Ladungsträger durch unterschiedliche Halbleitermaterialien. An den Übergängen müssen sie ihr Energieniveau verändern. Dabei wird auf einer Seite Wärme aufgenommen und auf der gegenüberliegenden Seite abgegeben. Genau dieser gerichtete Wärmetransport ist der Peltier-Effekt.
Die Stromrichtung entscheidet über die Funktion der beiden Seiten. Wird die Polarität umgekehrt, wird die bisher kalte Seite warm und die warme Seite kalt. Das macht das Bauteil interessant für eine aktive Temperaturregelung, bei der ich nicht nur kühlen, sondern bei Bedarf auch heizen möchte.
Was im Inneren passiert

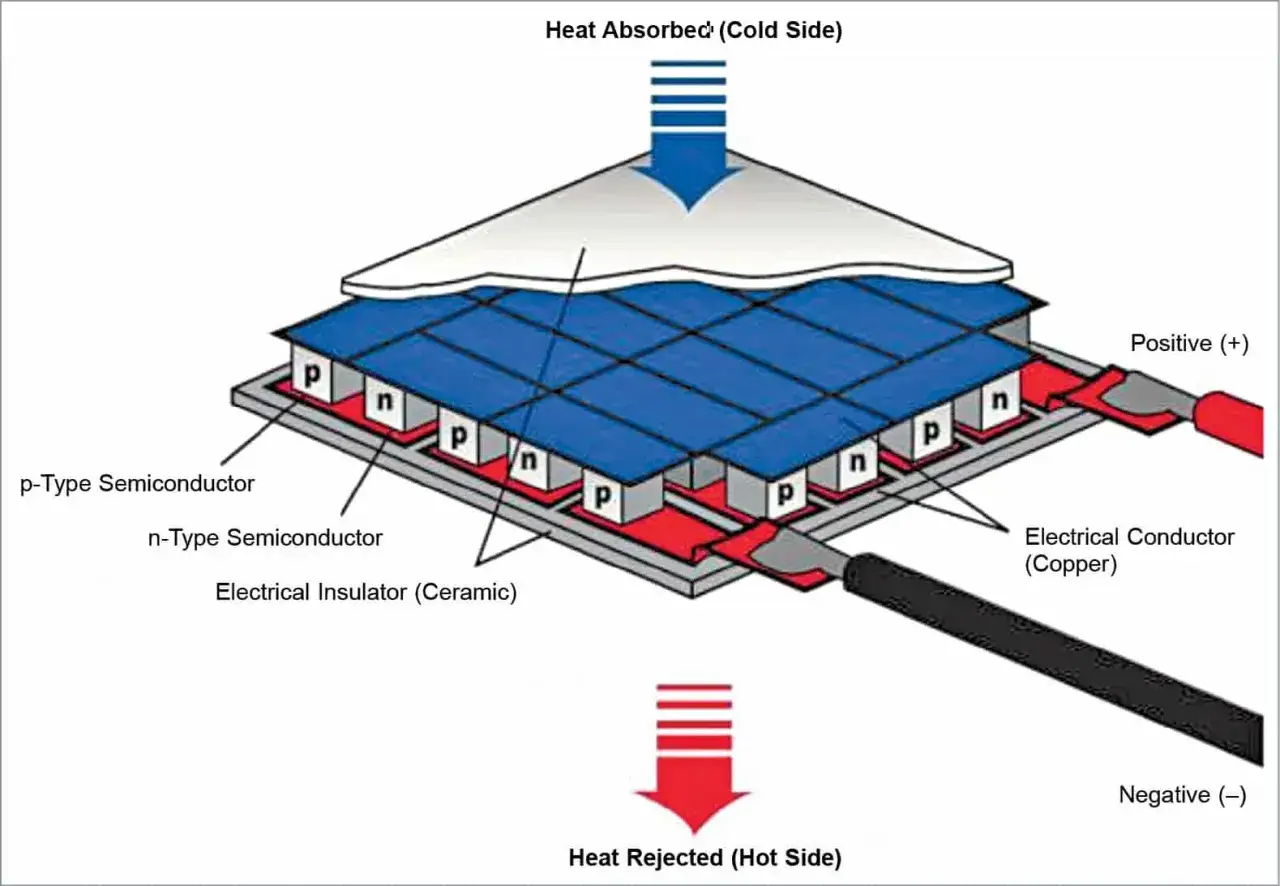

Unter den keramischen Deckplatten sitzen zahlreiche kleine Halbleiterblöcke. Jedes Paar besteht aus einem p-dotierten und einem n-dotierten Halbleiter. „Dotiert“ bedeutet, dass dem Grundmaterial gezielt Fremdatome zugesetzt wurden, um die Art und Anzahl der beweglichen Ladungsträger zu beeinflussen.
Die Halbleiterpaare sind elektrisch über Metallbrücken in Reihe verbunden, thermisch liegen sie jedoch zwischen den beiden Keramikplatten. So wirkt nicht nur ein einzelner Übergang, sondern eine große Zahl von Übergängen gemeinsam. Das erklärt, warum ein kleines Modul bereits einen deutlichen Temperaturunterschied erzeugen kann.
Ich finde für das Verständnis ein einfaches Bild hilfreich: Das Modul arbeitet wie eine Wärmepumpe ohne bewegliche Teile. Es erzeugt keine Kälte aus dem Nichts, sondern nimmt Wärme an der kalten Seite auf und pumpt sie zur warmen Seite.
Warum die warme Seite über die Kühlleistung entscheidet
Der häufigste Denkfehler lautet, dass ein Peltier-Element nur die Wärme von der kalten Seite abführen muss. Tatsächlich landet auf der warmen Seite die Summe aus der aufgenommenen Wärme und der elektrischen Leistung, die im Modul umgesetzt wird. Wird beispielsweise eine Last mit 20 Watt gekühlt und nimmt das Modul selbst 50 Watt auf, müssen insgesamt rund 70 Watt abgeführt werden.
Ohne ausreichend großen Kühlkörper steigt die Temperatur der warmen Seite schnell an. Dadurch schrumpft der Temperaturunterschied, die kalte Seite wird wärmer und das Modul kann im ungünstigsten Fall sogar die gesamte Anwendung aufheizen. Ein Lüfter verbessert die Wärmeabgabe, eine Wasserkühlung ist bei höherer Dauerleistung meist die bessere Lösung.
Typische elektrische Werte
Bei verbreiteten Modulen mit einer Grundfläche von etwa 40 × 40 Millimetern liegen die Nennwerte je nach Ausführung häufig bei ungefähr 12 bis 15 Volt und 5 bis 6 Ampere. Das entspricht einer elektrischen Aufnahmeleistung von rund 60 bis 90 Watt. Diese Werte sind keine allgemeine Norm, sondern müssen immer mit dem Datenblatt des konkreten Moduls abgeglichen werden.
Hersteller nennen für einstufige Module unter idealen Bedingungen oft eine maximale Temperaturdifferenz von etwa 60 bis 70 Kelvin. In einer realen Anwendung fällt sie deutlich kleiner aus, sobald eine Wärmelast anliegt und die warme Seite nicht perfekt gekühlt wird. Genau deshalb ist die Qualität des Kühlkörpers oft wichtiger als ein besonders starkes Netzteil.
Für die thermische Auslegung nutze ich als Faustregel die Wärmebilanz. Die warme Seite muss mindestens die Kühlleistung Qc plus die elektrische Leistung Pel abführen. Je größer die gewünschte Temperaturdifferenz und je höher die Last, desto stärker sinkt die nutzbare Kühlleistung.
So wird ein Peltier-Element korrekt betrieben
Elektrisch ist das Prinzip einfach, praktisch entscheidet die Ausführung über Erfolg oder Misserfolg. Ich gehe bei einem Aufbau immer in drei Schritten vor: Stromversorgung prüfen, Wärmeübergänge optimieren und die Temperatur kontrolliert überwachen.
Passende Stromversorgung wählen
Ein TEC-Modul wird mit Gleichstrom betrieben. Das Netzteil muss nicht nur die Spannung liefern, sondern auch den erforderlichen Strom dauerhaft bereitstellen. Ein 12-Volt-Modul mit einer Stromaufnahme von 6 Ampere benötigt theoretisch bereits 72 Watt, hinzu kommen Lüfter, Steuerung und Sicherheitsreserve.
Die Stromaufnahme ist nicht bei jedem Betriebszustand gleich. Deshalb sollte ich ein Modul nicht einfach mit einem beliebigen 12-Volt-Netzteil verbinden und dauerhaft auf Maximalleistung laufen lassen. Eine Stromregelung oder ein geeigneter DC/DC-Wandler ermöglicht einen kontrollierten Start und verhindert unnötige thermische Belastung.
Wärmeübergang sauber ausführen
Zwischen Keramikplatte und Kühlkörper darf möglichst wenig Luft bleiben, denn Luft leitet Wärme schlecht. Eine dünne Schicht Wärmeleitpaste oder ein passendes Wärmeleitpad verbessert den Kontakt. Der Anpressdruck muss gleichmäßig sein, weil ein schief montierter Kühlkörper das spröde Keramikgehäuse beschädigen kann.
Die kalte Seite sollte thermisch gut mit dem zu kühlenden Bauteil verbunden und zugleich gegen ungewollte Wärmeeinträge abgeschirmt werden. Dämmmaterial rund um die kalte Seite bringt oft mehr als ein noch höherer Strom. In der Praxis wird dieser Punkt meiner Erfahrung nach besonders bei kleinen Kühlboxen unterschätzt.
Lesen Sie auch: Potentiometer erklärt - Schleifer, Spannungsteiler und Auswahl
Kondenswasser einplanen
Sinkt die kalte Seite unter den Taupunkt der Umgebungsluft, bildet sich Kondenswasser. Der Taupunkt ist die Temperatur, bei der die Luftfeuchtigkeit als Wasser ausfällt. Bei Elektronik kann das zu Kurzschlüssen und Korrosion führen.
Für den sicheren Betrieb brauche ich deshalb eine geeignete Abdichtung, eine kontrollierte Luftfeuchtigkeit oder eine Temperaturregelung oberhalb des Taupunkts. Bei empfindlichen Messgeräten ist ein Feuchtesensor oft sinnvoller, als das Modul einfach mit maximalem Strom zu betreiben.
Kühlen, heizen und präzise temperieren
Durch das Umpolen des Stroms kann ein Peltier-Element beide Aufgaben übernehmen. Es kühlt beispielsweise einen optischen Sensor und heizt ihn bei niedriger Umgebungstemperatur wieder auf. Für eine solche Regelung eignet sich eine H-Brücke, also eine elektronische Schaltung, die die Stromrichtung kontrolliert umkehren kann.
Mit einem Temperatursensor und einem Regler lässt sich die Zieltemperatur relativ genau halten. Das ist besonders nützlich, wenn nicht die maximale Kälteleistung, sondern eine stabile Temperatur wichtiger ist. Für grobe Kühlung über viele Stunden ist die Technik dagegen oft wirtschaftlich unterlegen.
| Technik | Stärken | Schwächen | Typische Anwendung |
|---|---|---|---|
| Peltier-Element | Kompakt, leise, keine beweglichen Teile, Heizen und Kühlen möglich | Relativ hoher Strombedarf, begrenzte Kühlleistung | Sensoren, kleine Gehäuse, Labor- und Messgeräte |
| Kompressor | Hohe Kühlleistung und meist bessere Effizienz | Größer, mechanische Komponenten, Vibrationen | Kühlanlagen, größere Schaltschränke, Gewerbekälte |
| Widerstandsheizung | Sehr einfach, günstig und nahezu vollständig in Wärme umwandelnd | Kann nicht aktiv kühlen | Heizungen, Frostschutz, einfache Temperierung |

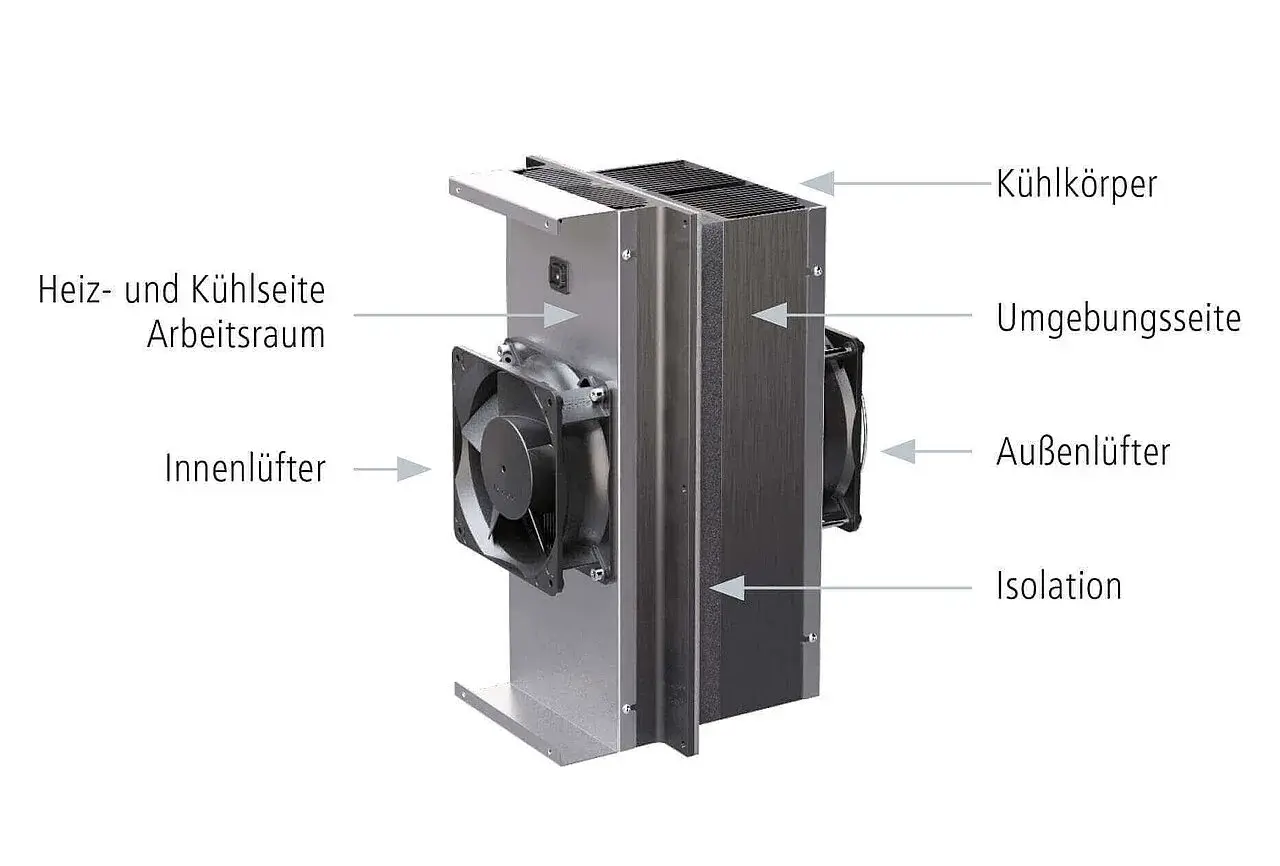

In der Gebäude- und Industrieelektronik sehe ich TEC-Module vor allem dort, wo Bauraum, Geräuscharmut und genaue Temperaturführung wichtiger sind als der letzte Prozentpunkt beim Energieverbrauch. Für die Klimatisierung eines großen Schaltschranks ist ein Kompressor- oder Luftkühlsystem meist die vernünftigere Wahl.
Grenzen und typische Fehler bei der Anwendung
Ein Peltier-Element ist kein universeller Ersatz für jede Kälteanlage. Die Leistungszahl, also das Verhältnis von abgeführter Wärme zu eingesetzter elektrischer Leistung, sinkt mit wachsender Temperaturdifferenz. Bei anspruchsvoller Kühlung liegt sie häufig unter 1, während Kompressorsysteme unter passenden Bedingungen deutlich effizienter arbeiten können.
- Warme Seite zu klein: Der Kühlkörper kann die zusätzliche Verlustwärme nicht abführen.
- Maximalstrom überschritten: Das Modul erwärmt sich stark und kann dauerhaft geschädigt werden.
- Falscher Kühlkörper: Ein großer Kühlkörper hilft wenig, wenn er schlecht montiert oder nicht belüftet ist.
- Wärmebrücken: Schrauben, Kabel oder ungedämmte Halterungen führen Wärme zurück auf die kalte Seite.
- Kondenswasser ignoriert: Die Elektronik wird kälter als der Taupunkt betrieben.
- Temperaturdaten überschätzt: Die im Datenblatt genannte maximale Differenz gilt meist nur bei sehr geringer Wärmelast.
Auch die zulässige Temperatur der warmen Seite darf nicht pauschal angenommen werden. Viele Standardmodule auf Bismuttellurid-Basis liegen bei einer maximalen Gehäusetemperatur im Bereich von ungefähr 80 bis 100 °C, doch Bauform und Herstellerangabe unterscheiden sich. Ich prüfe deshalb vor jedem Einsatz die Kennlinien für Strom, Temperaturdifferenz und maximale Heißseitentemperatur.
Für eine lange Lebensdauer sind sanfte Temperaturwechsel sinnvoll. Mechanischer Druck, starke Vibrationen und wiederholtes Erhitzen können die Lötstellen und Keramikplatten belasten. Bei industriellen Anlagen sollte außerdem eine Abschaltung vorgesehen werden, die das Modul bei Lüfterausfall oder Übertemperatur stromlos macht.
Die beste Faustregel für die Auslegung
Die entscheidende Frage lautet nicht nur, wie kalt die kalte Seite werden soll. Ich frage zuerst, wie viel Wärme dauerhaft anfällt, welche Temperaturdifferenz tatsächlich gebraucht wird und wie die warme Seite diese Energie abführen kann.
Für kleine, präzise geregelte Anwendungen ist ein Peltier-Element oft eine elegante Lösung. Wer jedoch große Wärmemengen bewegen oder dauerhaft energieeffizient kühlen möchte, sollte die Technik mit einem Kompressor- oder geeigneten Luftkühlsystem vergleichen. Richtig ausgelegt ist das TEC-Modul kein Zaubertrick, sondern eine kompakte Wärmepumpe mit klaren physikalischen Grenzen.
