Beim Drehen am Lautstärkeregler, Einstellen einer Raumlüftung oder Justieren einer Maschinensteuerung steckt oft ein unscheinbares Bauteil dahinter. Ich erkläre, was ein Potentiometer im Inneren macht, wie der Schleifer die Spannung verändert, welche Bauformen es gibt und worauf es bei Auswahl, Anschluss und Prüfung ankommt.
Das Wichtigste zum verstellbaren Widerstand auf einen Blick
- Drei Anschlüsse machen ein Potentiometer normalerweise zu einem einstellbaren Spannungsteiler.
- Der bewegliche Schleifer verändert das Verhältnis der beiden Teilwiderstände.
- Typische Werte liegen bei 1 kΩ, 10 kΩ oder 100 kΩ, abhängig von der Schaltung.
- Ein Potentiometer eignet sich für Steuersignale, aber nicht automatisch zur direkten Leistungsregelung von Motoren.
- Für die Auswahl zählen neben dem Widerstandswert auch Leistung, Kennlinie, Bauform und Lebensdauer.
Was ein Potentiometer im Kern ist

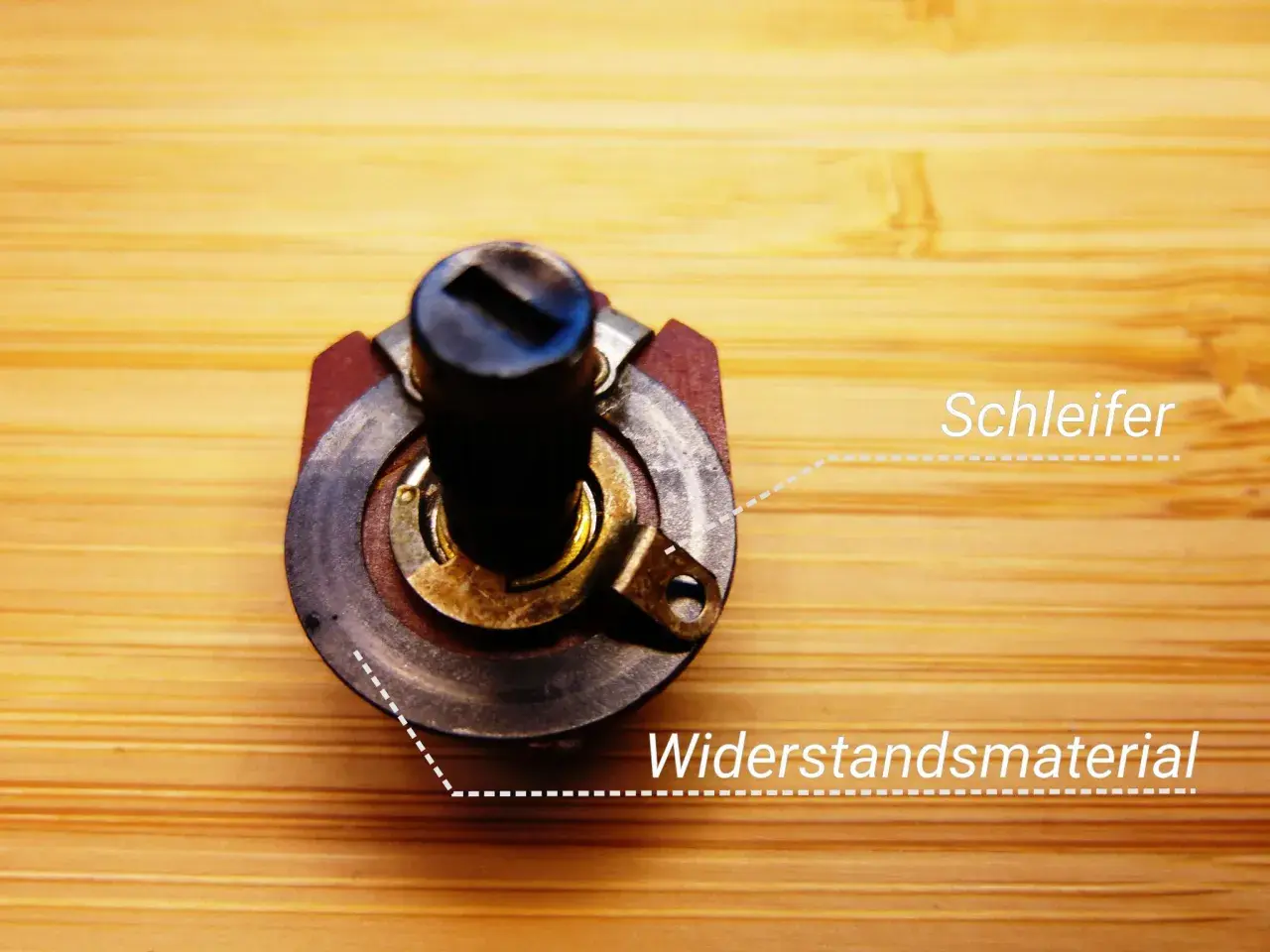

Ein Potentiometer, oft kurz Poti genannt, ist ein passives elektrisches Bauteil mit einem veränderbaren Widerstandsverhältnis. Im klassischen Aufbau besteht es aus einer Widerstandsbahn, zwei Endanschlüssen und einem beweglichen Kontakt, dem Schleifer.
Der Gesamtwiderstand zwischen den beiden äußeren Anschlüssen bleibt zunächst konstant. Drehe ich die Achse oder verschiebe den Regler, wandert der Schleifer über die Widerstandsbahn. Dadurch entstehen zwei Teilwiderstände, deren Verhältnis sich laufend verändert. Genau deshalb kann an der Schleiferklemme eine einstellbare Spannung abgegriffen werden.
Ein Beispiel macht das Prinzip greifbar. Liegt an einem Potentiometer mit 10 kΩ Gesamtwiderstand eine Spannung von 5 V an und steht der Schleifer ungefähr in der Mitte, liefert der Abgriff idealerweise rund 2,5 V. In einer echten Schaltung kann die angeschlossene Last diesen Wert jedoch beeinflussen.
Wie die Einstellung elektrisch funktioniert

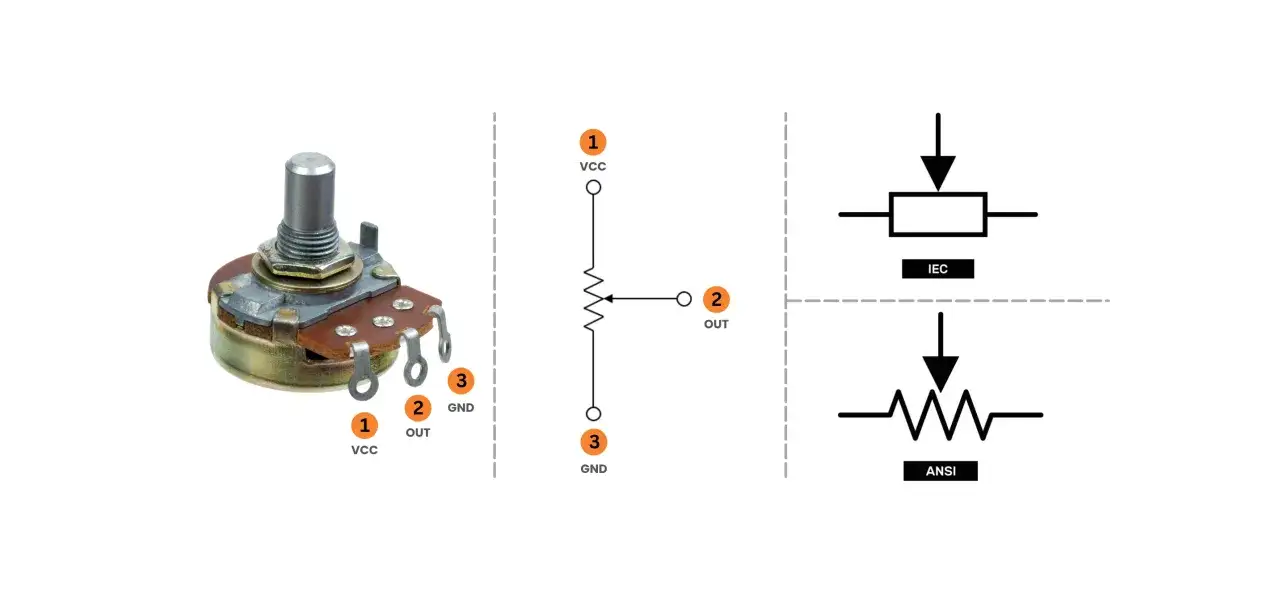

Schaltet man die beiden äußeren Anschlüsse an eine Versorgungsspannung und nutzt den Schleifer als Ausgang, arbeitet das Bauteil als Spannungsteiler. Der Schleifer teilt die Widerstandsbahn in zwei Abschnitte. Je näher er an einem Ende steht, desto stärker nähert sich die Ausgangsspannung dem Potential dieses Anschlusses.
Für eine einfache Berechnung gilt:
UA = UE × Runten / (Roben + Runten)
Bei einem 10-kΩ-Potentiometer an 5 V und einer Schleiferposition, bei der der untere Teilwiderstand 3 kΩ und der obere 7 kΩ beträgt, ergibt sich eine Ausgangsspannung von etwa 1,5 V. Die Rechnung gilt idealisiert, also ohne nennenswerte Belastung durch die nachfolgende Elektronik.
Potentiometer und Rheostat sind nicht dasselbe
Wird nur der Schleifer und ein äußerer Anschluss verwendet, lässt sich das Bauteil auch als veränderbarer Widerstand betreiben. Diese Schaltung wird technisch häufig als Rheostat bezeichnet. Der Unterschied ist praktisch wichtig, weil ein Rheostat den Strom begrenzt, während ein Potentiometer mit drei Anschlüssen vor allem eine einstellbare Spannung bereitstellt.
Ein häufiger Fehler besteht darin, ein kleines Poti direkt in den Laststrom eines Motors oder einer Heizung zu setzen. Das funktioniert nur, wenn die zulässige Verlustleistung des Bauteils ausreicht. Für größere Leistungen braucht man meist eine elektronische Leistungsstufe, während das Potentiometer lediglich deren Steuersignal vorgibt.
Welche Bauformen und Kennlinien es gibt
Die Grundfunktion bleibt gleich, doch die mechanische Ausführung entscheidet darüber, ob das Bauteil in ein Bedienfeld, eine Leiterplatte oder eine Industrieanlage passt. Ich unterscheide in der Praxis zuerst nach der Bedienung und danach nach dem Widerstandsmaterial.
| Bauform | Typische Verwendung | Besondere Eigenschaft |
|---|---|---|
| Drehpotentiometer | Lautstärke, Sollwerte, Bedienfelder | Kompakt und schnell einstellbar |
| Schiebepotentiometer | Mischpulte, Bedienpulte, Lichttechnik | Position lässt sich direkt ablesen |
| Trimmer | Kalibrierung auf Leiterplatten | Für gelegentliche Einstellungen gedacht |
| Mehrgangpotentiometer | Messgeräte und präzise Regelungen | Feinere Einstellung über mehrere Umdrehungen |
| Digitales Potentiometer | Mikrocontroller- und Automatisierungstechnik | Elektronisch in festen Stufen verstellbar |
Linear oder logarithmisch
Bei einer linearen Kennlinie verändert sich die Ausgangsspannung proportional zur mechanischen Stellung. Steht der Schleifer in der Mitte, liegt der elektrische Wert ungefähr bei der Hälfte. Diese Variante ist für Mess-, Steuer- und Regelaufgaben meist die richtige Wahl.
Eine logarithmische Kennlinie verändert den Widerstand nicht gleichmäßig. Sie wird vor allem bei Lautstärkereglern eingesetzt, weil das menschliche Gehör Schalldruck nicht linear wahrnimmt. Für einen Temperatur- oder Drehzahlsollwert wäre ein logarithmisches Poti häufig ungeeignet, da sich die Einstellung dann ungleichmäßig anfühlt.
Mechanische und elektronische Varianten
Kohlebahn-Potentiometer sind preiswert und für viele einfache Anwendungen ausreichend. Leitfähige Kunststoffbahnen laufen meist ruhiger und halten bei häufiger Betätigung länger. Drahtgewickelte Ausführungen vertragen oft mehr Leistung, haben aber eine begrenzte Auflösung, weil der Schleifer einzelne Drahtwindungen überfährt.
Digitale Potentiometer besitzen keinen mechanisch bewegten Schleifer. Sie werden beispielsweise über SPI oder I²C angesteuert und arbeiten mit einer festgelegten Zahl von Schritten. Dafür sind sie nicht automatisch ein Ersatz für jedes mechanische Poti, denn Spannungsbereich, Schleiferstrom und Auflösung müssen zur Schaltung passen.
Wo Potentiometer in Gebäudetechnik und Industrie eingesetzt werden
Im Alltag begegnen Potentiometer meist als Bedienknöpfe. In der Gebäudetechnik können sie beispielsweise einen Sollwert für Raumtemperatur, Luftmenge oder Lüfterdrehzahl vorgeben. Die eigentliche Leistung schaltet dann ein Regler, ein Frequenzumrichter oder eine elektronische Ansteuerung.
Gerade bei EC-Ventilatoren und ähnlichen Geräten ist das Missverständnis verbreitet, das Poti würde den Motor direkt regeln. Tatsächlich liefert es oft nur ein 0-bis-10-V- oder ähnliches Steuersignal. Das passende Potentiometer und der Eingang des Reglers müssen deshalb elektrisch zusammenpassen.
In industriellen Anlagen wird das Bauteil außerdem als Positionsgeber eingesetzt. Ein Schleifer kann beispielsweise die Stellung eines Ventils, eines Stellhebels oder einer Klappe erfassen. Für sicherheitskritische Anwendungen reicht ein einfaches Poti allerdings nicht immer aus, weil Schleifkontakte verschleißen und bei Ausfall unklare Zwischenwerte liefern können.
| Anwendung | Worauf es ankommt | Typische Einschränkung |
|---|---|---|
| Bedienknopf | Gute Haptik, passende Kennlinie, ausreichende Lebensdauer | Mechanischer Verschleiß |
| HVAC-Steuerung | Passender Eingang, oft 0 bis 10 V, robuste Bauform | Keine direkte Motorleistungsregelung |
| Positionsmessung | Wiederholgenauigkeit und gleichmäßiger Signalverlauf | Kontaktunterbrechungen bei Verschmutzung |
| Audio | Logarithmatische Kennlinie und geringer Kanalfehler | Kratzgeräusche bei verschlissener Bahn |
So wählst du den passenden Widerstandswert aus
Der aufgedruckte Wert, etwa 10 kΩ, bezeichnet den Widerstand zwischen den beiden äußeren Anschlüssen. Er sagt allein noch nicht, ob das Poti für eine Schaltung geeignet ist. Ein zu niedriger Wert belastet die Spannungsquelle stärker, ein zu hoher Wert kann empfindlicher auf Störungen und Eingangströme reagieren.
Für viele analoge Steuereingänge sind 10 kΩ ein guter Ausgangspunkt, aber keine universelle Regel. Ich prüfe zuerst das Datenblatt des Reglers oder Mikrocontrollers und achte danach auf die gewünschte Kennlinie. Bei einem Mikrocontroller muss zusätzlich die Eingangsimpedanz des Analog-Digital-Wandlers berücksichtigt werden.
Lesen Sie auch: Bistabiles Relais verstehen - Funktion, Auswahl und Verdrahtung
Leistung, Spannung und Umgebung
Die Belastbarkeit eines Potentiometers wird häufig mit einer Leistung wie 0,2 W oder 0,5 W angegeben. Diese Leistung gilt nicht automatisch für jede Stellung des Schleifers. Bei einem als veränderbarer Widerstand eingesetzten Poti kann ein kleiner Teil der Widerstandsbahn besonders stark belastet werden.
In staubigen, feuchten oder vibrierenden Bereichen zählen Schutzart, Dichtung und mechanische Befestigung mindestens so viel wie der Nennwiderstand. Ein offenes Standardpoti aus einem Laboraufbau ist für einen Schaltschrank mit hoher Staubbelastung nicht automatisch geeignet. Dort würde ich eine gekapselte Ausführung oder einen berührungslosen Sensor bevorzugen.
Potentiometer richtig anschließen und prüfen
Vor dem Anschluss sollte die Pinbelegung anhand des Datenblatts oder einer Messung identifiziert werden. Zwischen den beiden äußeren Anschlüssen misst man den konstanten Gesamtwiderstand. Zwischen Schleifer und einem äußeren Anschluss muss sich der Wert beim Drehen oder Schieben kontinuierlich verändern.
- Schaltung spannungsfrei schalten und das Bauteil bei Bedarf mindestens an einem Anschluss trennen.
- Mit dem Multimeter den Widerstand zwischen den beiden äußeren Anschlüssen messen.
- Den Schleifer langsam über den gesamten Stellweg bewegen.
- Den Widerstand zwischen Schleifer und den beiden Endanschlüssen vergleichen.
- Auf Sprünge, Aussetzer und ungewöhnliche Geräusche achten.
Ein leicht schwankender Messwert kann bei einer einfachen Kohlebahn vorkommen. Deutliche Sprünge, komplette Unterbrechungen oder ein Wert, der nur in bestimmten Positionen aussetzt, sprechen dagegen für Verschleiß, Verschmutzung oder einen beschädigten Schleifkontakt.
Den Widerstand misst man niemals an einer eingeschalteten Schaltung. Die Messspannung des Multimeters kann durch die vorhandene Versorgung verfälscht werden und im ungünstigen Fall das Messgerät oder die Elektronik beschädigen. Bei sicherheitsrelevanten Steuerungen sollte eine Prüfung außerdem nicht die vorgeschriebene Funktionskontrolle ersetzen.
Die entscheidende Faustregel für die Auswahl
Für eine einfache Bedienung genügt oft ein robustes Dreh- oder Schiebepotentiometer mit passendem Widerstandswert. Bei häufigem Verstellen, hoher Genauigkeit oder rauer Industrieumgebung lohnt sich eine höherwertige Bauform mit geeigneter Schutzart deutlich eher als ein besonders günstiges Standardbauteil.
Meine wichtigste Empfehlung lautet deshalb, nicht nur auf die Angabe in Kilohm zu schauen. Kennlinie, Belastbarkeit, mechanischer Stellweg und Umgebung entscheiden darüber, ob das Poti in der Praxis zuverlässig funktioniert oder schon nach kurzer Zeit kratzt, springt oder falsche Sollwerte liefert.
