Ob im Rauchmelder, im Fahrzeug oder in der Notstromversorgung eines Gebäudes: Die Leistung einer Batterie hängt stark davon ab, was in ihrem Inneren passiert. Der Batterieaufbau bestimmt Spannung, Kapazität, Ladeverhalten, Lebensdauer und Sicherheit. Ich zeige, wie eine einzelne Zelle aufgebaut ist, wie daraus Module und Batteriepacks entstehen und worauf es bei der Auswahl und Beurteilung ankommt.
Die wichtigsten Bauteile entscheiden über die gesamte Batterieleistung
- Zelle: Sie enthält positive und negative Elektrode, Elektrolyt, Separator, Stromableiter und Gehäuse.
- Separator: Er verhindert den direkten Kontakt der Elektroden, lässt Lithium-Ionen aber passieren.
- Bauformen: Rundzellen, prismatische Zellen und Pouch-Zellen unterscheiden sich bei Platzbedarf, Kühlung und mechanischer Stabilität.
- Verschaltung: Eine Reihenschaltung erhöht die Spannung, eine Parallelschaltung die Kapazität und den möglichen Strom.
- Sicherheit: Batteriemanagementsystem, Temperaturüberwachung und mechanischer Schutz sind bei Lithium-Ionen-Packs unverzichtbar.
Was im Inneren einer Batteriezelle zusammenarbeitet
Die kleinste elektrochemische Einheit ist die Batteriezelle. Umgangssprachlich wird auch eine einzelne Knopfzelle oder AA-Zelle als Batterie bezeichnet. Technisch besteht eine Batterie jedoch aus einer oder mehreren Zellen, die mit Anschlüssen, Gehäuse und je nach Bauart zusätzlicher Schutztechnik verbunden sind.
Am einfachsten lässt sich der Aufbau am Lithium-Ionen-Akku erklären, weil diese Technik in Smartphones, Werkzeugen, Elektrofahrzeugen und stationären Speichern weit verbreitet ist. Die Zelle wandelt beim Entladen chemische Energie in elektrische Energie um. Beim Laden läuft der Vorgang mit umgekehrter Energierichtung ab.
| Bauteil | Aufgabe | Typische Materialien |
|---|---|---|
| Negative Elektrode | Speichert und gibt Lithium-Ionen während des Zyklus ab | Graphit, teilweise Siliziumanteile, Kupferfolie |
| Positive Elektrode | Nimmt Lithium-Ionen auf und gibt sie beim Laden wieder ab | Lithium-Eisen-Phosphat oder Lithium-Metalloxide, Aluminiumfolie |
| Elektrolyt | Ermöglicht den Transport der Lithium-Ionen innerhalb der Zelle | Meist lithiumhaltige Flüssigkeit mit organischen Lösungsmitteln |
| Separator | Trennt die Elektroden elektrisch und bleibt für Ionen durchlässig | Poröse Kunststoffmembran, teilweise keramisch beschichtet |
| Stromableiter | Führt Elektronen zur Außenkontaktierung | Kupfer an der negativen, Aluminium an der positiven Elektrode |
Die Bezeichnungen Anode und Kathode richten sich streng genommen nach dem jeweiligen Lade- oder Entladevorgang. In technischen Beschreibungen wird bei Akkus meist die negative Elektrode als Anode und die positive als Kathode bezeichnet. Für das Verständnis wichtiger ist die klare Unterscheidung zwischen Elektronenfluss über den äußeren Stromkreis und dem Ionenfluss im Zellinneren.

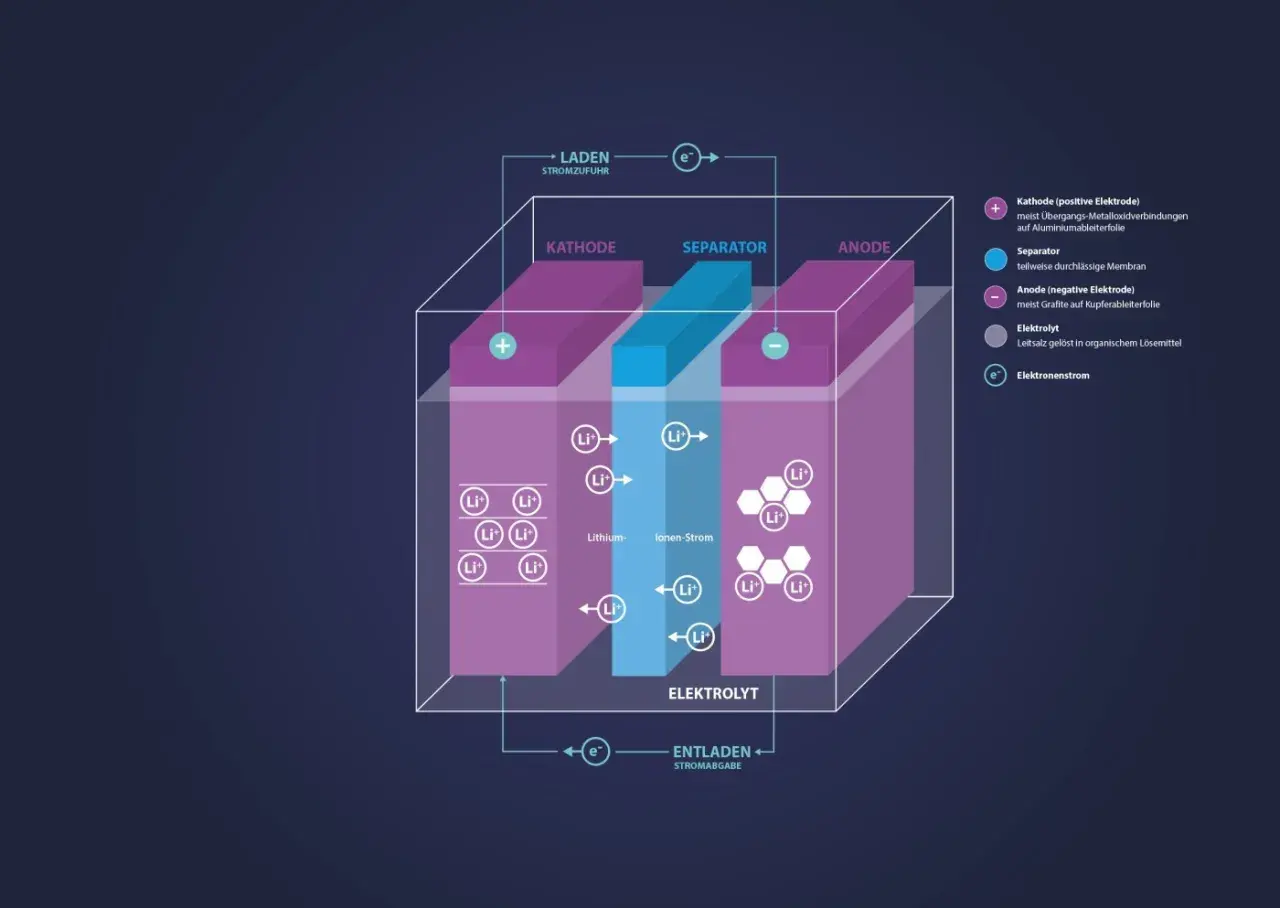

Wie die Schichten einer Lithium-Ionen-Zelle funktionieren
Eine Elektrode besteht nicht einfach aus einem massiven Metallblock. Auf eine dünne Stromableiterfolie wird ein poröses Gemisch aus Aktivmaterial, Bindemittel und leitfähigen Zusätzen aufgetragen. Die Poren nehmen den Elektrolyten auf und vergrößern die Oberfläche, an der elektrochemische Reaktionen stattfinden können.
Negative und positive Elektrode
Bei vielen Lithium-Ionen-Zellen besteht das Aktivmaterial der negativen Elektrode aus Graphit. Beim Laden wandern Lithium-Ionen von der positiven zur negativen Seite und lagern sich zwischen den Graphitschichten ein. Die Kupferfolie darunter transportiert die Elektronen zur Kontaktfahne und weiter zum Ladegerät.
Die positive Elektrode enthält ein lithiumhaltiges Material. Häufig eingesetzt werden etwa LFP, also Lithium-Eisen-Phosphat, oder NMC-Materialien aus Nickel, Mangan und Kobalt. LFP gilt als robust und thermisch vergleichsweise stabil, erreicht aber meist eine geringere Energiedichte als manche NMC-Zellen. Genau dieser Unterschied spielt bei Fahrzeugen und Gebäudespeichern eine große Rolle.
Elektrolyt und Separator
Der Elektrolyt ist der innere Transportweg für die Lithium-Ionen. Elektronen können ihn dagegen nicht einfach durchqueren. Sie müssen den äußeren Stromkreis nehmen, wodurch elektrische Energie für einen Verbraucher nutzbar wird.
Der Separator ist eine extrem wichtige Sicherheitsbarriere. Er liegt zwischen den Elektroden, ist elektrisch isolierend und besitzt gleichzeitig winzige Poren für den Ionentransport. Wird er beschädigt, verunreinigt oder durch Überhitzung geschrumpft, kann ein interner Kurzschluss entstehen.
Beim Entladen bewegen sich die Lithium-Ionen durch Elektrolyt und Separator zur positiven Elektrode. Die Elektronen fließen parallel dazu über das angeschlossene Gerät. Beim Laden zwingt das Ladegerät die Elektronen zurück und verschiebt die Lithium-Ionen in die entgegengesetzte Richtung. Diese reversible Einlagerung wird als Interkalation bezeichnet.
Rundzelle, prismatische Zelle oder Pouch-Zelle
Die chemischen Schichten sind nur ein Teil der Konstruktion. Ebenso wichtig ist die äußere Form, denn sie beeinflusst Einbau, Kühlung, Gewicht und Reparierbarkeit. In der Praxis begegnen mir vor allem drei Zellformate.
| Bauform | Typische Eigenschaften | Geeignete Anwendungen |
|---|---|---|
| Zylindrisch | Robustes Metallgehäuse, gut automatisierbar, viele einzelne Kontaktstellen | Elektrowerkzeuge, E-Bikes, Elektrofahrzeuge |
| Prismatisch | Rechteckiges Hardcase, gute Raumausnutzung, größere Einzelzellen möglich | Fahrzeuge, stationäre Batteriespeicher |
| Pouch | Leichte Folienhülle, flexible Abmessungen, benötigt mechanische Abstützung | Mobilgeräte, Prototypen, spezielle Fahrzeugmodule |
Was sich im Gehäuse verändert
Bei der Rundzelle werden die Elektroden und Separatoren häufig zu einem sogenannten Jelly Roll gewickelt. Dieser Wickel wird in eine Metallhülse eingesetzt, mit Elektrolyt befüllt und anschließend dicht verschlossen. Ein Sicherheitsventil kann bei stark steigendem Innendruck kontrolliert öffnen.
Prismatische Zellen nutzen ebenfalls gewickelte oder gestapelte Elektroden, sitzen aber in einem rechteckigen Metallgehäuse. Dadurch lässt sich der verfügbare Raum oft besser ausnutzen. Der Preis dafür ist eine höhere Anforderung an Gehäuse, Druckausgleich und Kühlung.
Pouch-Zellen bestehen aus einem flachen Elektrodenstapel in einer meist aluminiumhaltigen Verbundfolie. Sie sparen Gewicht und lassen sich konstruktiv gut anpassen, dürfen aber nicht einfach lose eingebaut werden. Eine stabile Halterung muss die Zelle gegen Aufblähen, Vibration und Beschädigung sichern.
Die oft diskutierte Zellform ist weniger entscheidend als ihre Auslegung für die konkrete Anwendung. Ich würde deshalb nicht pauschal sagen, dass eine Bauform grundsätzlich besser ist. Entscheidend sind Wärmeabfuhr, Platzverhältnisse, Strombelastung und Wartungskonzept.
Wie aus einzelnen Zellen ein Batteriepack entsteht
Eine einzelne Lithium-Ionen-Zelle liefert je nach Zellchemie typischerweise etwa 3,2 bis 3,7 Volt Nennspannung. Für ein 48-Volt-System, einen Fahrzeugantrieb oder einen größeren Gebäudespeicher werden mehrere Zellen miteinander verbunden.
- Reihenschaltung: Die Spannungen der Zellen addieren sich. Zehn Zellen mit jeweils 3,6 Volt ergeben nominal etwa 36 Volt.
- Parallelschaltung: Die Kapazitäten und möglichen Ströme steigen, während die Spannung gleich bleibt.
- Modul: Mehrere verschaltete Zellen werden mechanisch, elektrisch und thermisch zu einer Baugruppe zusammengefasst.
- Pack: Mehrere Module oder Zellblöcke werden mit Gehäuse, Leitungen, Sicherungen, Sensoren und Steuerung zum Gesamtsystem.
In einem praktischen Beispiel können 14 Zellen in Reihe eine Nennspannung von rund 51 Volt ergeben. Werden zusätzlich mehrere solcher Reihen parallel geschaltet, wächst die Kapazität in Amperestunden. Die gespeicherte Energie berechnet sich näherungsweise aus Spannung mal Kapazität, also beispielsweise 51 Volt mal 100 Amperestunden, was rund 5,1 Kilowattstunden entspricht.
Das Batteriemanagementsystem
Bei größeren Lithium-Ionen-Batterien überwacht ein Batteriemanagementsystem, kurz BMS, die Zellspannungen, Temperaturen und Ladezustände. Es kann den Lade- oder Entladestrom begrenzen, einzelne Zellen ausgleichen und das System bei kritischen Werten abschalten.
Das BMS ersetzt jedoch keine gute Konstruktion. Abstandshalter, Isolierungen, Sicherungen, eine geeignete Kühlung und ein stabiles Gehäuse bleiben notwendig. In stationären Anlagen kommen zusätzlich Kontaktoren, Vorladeschaltungen und eine Kommunikation mit Wechselrichter oder Gebäudeleittechnik hinzu.
Gerade bei Gebäudespeichern wird der thermische Aufbau häufig unterschätzt. Hohe Ströme erzeugen Wärme, und Wärme beschleunigt die Alterung. Ein gut dimensioniertes Thermomanagement hält die Zellen im zulässigen Temperaturbereich und verbessert damit Sicherheit und Lebensdauer.
Welche Batteriechemie für welchen Einsatz passt
Der innere Aufbau einer Batterie hängt stark von der verwendeten Chemie ab. Eine Alkali-Mangan-Batterie für die Fernbedienung arbeitet anders als ein Lithium-Ionen-Speicher für eine Photovoltaikanlage. Die richtige Bewertung beginnt deshalb mit der Frage, ob die Batterie nur einmal oder wiederholt geladen werden soll.
| Technologie | Stärken | Grenzen und typische Nutzung |
|---|---|---|
| Alkali-Mangan | Günstig, lagerfähig, unkompliziert | Nicht wiederaufladbar, für Fernbedienungen und einfache Geräte |
| Blei-Säure | Bewährt, hohe Startströme, vergleichsweise günstig | Schwer, geringere Energiedichte, etwa in Fahrzeugen und Notstromanlagen |
| Li-Ion mit NMC | Hohe Energiedichte und gute Leistungsfähigkeit | Anspruchsvolleres Sicherheits- und Temperaturmanagement |
| Li-Ion mit LFP | Gute Zyklenfestigkeit und hohe thermische Stabilität | Mehr Volumen bei gleicher Energie, häufig für Speicher und Nutzfahrzeuge |
| Natrium-Ionen | Rohstoffseitig interessant und unempfindlicher gegenüber bestimmten Lieferengpässen | Noch nicht für jede Anwendung etabliert, meist geringere Energiedichte |
Für eine Sicherheits- oder Notstromanlage zählt nicht nur die maximale Kapazität. Ich achte mindestens ebenso auf Zyklenzahl, Betriebstemperatur, Überwachung, Austauschbarkeit und Zulassungen. Eine Batterie mit etwas weniger Energiedichte kann im Anlagenbetrieb die bessere Wahl sein, wenn sie stabiler arbeitet und einfacher gewartet werden kann.
Herstellung und typische Schwachstellen im Batterieaufbau
Bei der industriellen Fertigung werden die Elektroden zunächst als beschichtete Metallfolien hergestellt. Nach dem Trocknen und Verdichten werden sie zugeschnitten, mit Separatoren kombiniert und entweder gewickelt oder zu einem Stapel zusammengefügt.
Danach folgen Kontaktierung, Einbau in das Zellgehäuse, Befüllung mit Elektrolyt und das dichte Verschließen. In der sogenannten Formierung wird die Zelle kontrolliert erstmals geladen und entladen. Dabei bildet sich unter anderem die SEI-Schicht auf der negativen Elektrode. Diese dünne Schutzschicht beeinflusst Wirkungsgrad und Alterung erheblich.
Fehler entstehen oft nicht durch ein einzelnes spektakuläres Bauteil, sondern durch kleine Abweichungen. Verunreinigungen, ungleichmäßige Beschichtungen, beschädigte Separatoren, schlechte Schweißverbindungen oder unpassende Zellspannungen können die Lebensdauer deutlich verkürzen.
Lesen Sie auch: Shunt erklärt - Strom messen, berechnen und richtig auswählen
Was Anwender selbst prüfen können
Bei einem fertigen Batteriesystem sind die inneren Schichten nicht sichtbar. Hinweise auf Probleme liefern dennoch ungewöhnliche Erwärmung, aufgeblähte Gehäuse, Geruch, sinkende Laufzeit oder ungleichmäßige Ladezustände. Eine aufgeblähte Lithium-Zelle sollte nicht weiter betrieben, geöffnet oder selbst repariert werden.
Auch das direkte Zusammenschalten alter und neuer Zellen ist riskant. Unterschiedliche Innenwiderstände führen zu ungleicher Belastung und können das BMS überfordern. Für industrielle Anlagen und Hausspeicher gehören Diagnose, Austausch und Entsorgung deshalb in die Hände qualifizierter Fachbetriebe.
Was beim Beurteilen einer Batterie wirklich zählt
Ein Blick auf die Kapazität in Kilowattstunden reicht selten aus. Für die Praxis sind mehrere Werte wichtig, die direkt mit dem inneren Aufbau zusammenhängen.
- Energiedichte: Sie beschreibt, wie viel Energie pro Kilogramm oder Liter gespeichert wird.
- Leistungsdichte: Sie zeigt, wie schnell die Batterie Energie abgeben oder aufnehmen kann.
- Innenwiderstand: Ein niedriger Wert reduziert Spannungsverluste und Wärmeentwicklung.
- Zyklenfestigkeit: Sie gibt an, wie viele Lade- und Entladevorgänge unter definierten Bedingungen möglich sind.
- Temperaturbereich: Kälte senkt die verfügbare Leistung, hohe Temperaturen beschleunigen die Alterung.
- Sicherheitskonzept: BMS, Sicherungen, Gehäuse, Kühlung und Abschaltmechanismen müssen zusammenpassen.
Herstellerangaben sind dabei immer unter bestimmten Testbedingungen zu lesen. Eine angegebene Zyklenzahl bedeutet nicht automatisch, dass nach dieser Zahl keine Nutzung mehr möglich ist. Sie hängt unter anderem von Entladetiefe, Temperatur, Ladegeschwindigkeit und dem zulässigen Restkapazitätswert ab.
Vom Zellinneren zur zuverlässig geplanten Anlage
Der Batterieaufbau lässt sich auf drei Ebenen verstehen. Im Inneren der Zelle sorgen Elektroden, Elektrolyt und Separator für die elektrochemische Reaktion. Module und Packs verbinden diese Zellen zu einer nutzbaren Spannung und Kapazität. Sensorik, BMS, Kühlung und Gehäuse machen daraus ein sicheres technisches System.
Für kleine Geräte genügt oft eine standardisierte Primär- oder Sekundärzelle. Bei Maschinen, Notstromanlagen und Gebäudespeichern müssen dagegen Lastprofil, Umgebungstemperatur, Wartung und Schutzkonzept gemeinsam geplant werden. Genau dort zeigt sich, ob eine Batterie nicht nur auf dem Datenblatt, sondern auch im täglichen Betrieb überzeugt.
