Eine sauber isolierte Löt- oder Crimpverbindung schützt nicht nur vor Kurzschlüssen, sondern auch vor Feuchtigkeit, Abrieb und mechanischer Belastung. Beim Erwärmen von Schrumpfschlauch kommt es deshalb auf mehr an als auf heiße Luft: Entscheidend sind die richtige Größe, eine gleichmäßige Temperatur und ein kontrollierter Schrumpfvorgang. Ich zeige, welches Werkzeug sich eignet, welche Temperaturen üblich sind und welche Fehler die Verbindung später unsicher machen.
Die wichtigsten Handgriffe für eine sichere Kabelisolierung
- Heißluft statt offener Flamme verwenden und den Schlauch gleichmäßig rundum erwärmen.
- Die Mindest-Schrumpftemperatur immer aus dem Datenblatt des konkreten Produkts übernehmen.
- Der Durchmesser sollte nach dem Schrumpfen noch sicher über der Verbindung liegen, aber nicht unnötig groß gewählt werden.
- Ein Schrumpfverhältnis von 2:1, 3:1 oder 4:1 entscheidet darüber, wie flexibel die Anwendung ist.
- Bei Feuchtigkeit oder Außenanwendungen bietet innenbeschichteter Schrumpfschlauch zusätzlichen Schutz.
Was beim Erwärmen tatsächlich passiert
Schrumpfschlauch besteht meist aus einem thermoplastischen Kunststoff, häufig Polyolefin. Das Material wurde bei der Herstellung aufgeweitet und zieht sich bei Wärme wieder in Richtung seiner ursprünglichen Form zusammen. Der Schlauch schrumpft dabei vor allem radial um das Kabel, je nach Produkt aber auch etwas in der Länge.
Nach dem Schrumpfen liegt das Material eng an der Leitung oder Verbindung an. Dadurch entsteht eine zusätzliche elektrische Isolierung und ein mechanischer Schutz gegen Knicken, Scheuern und leichte Feuchtigkeit. Eine beschädigte oder schlecht ausgeführte Crimpung kann der Schlauch allerdings nicht reparieren. Er verdeckt nur, was darunter liegt.
Bei Varianten mit Innenkleber schmilzt zusätzlich eine Klebeschicht. Sie füllt kleine Zwischenräume und verbessert den Schutz gegen Wasser und Schmutz. Für dauerhaft untergetauchte Verbindungen oder stark druckbelastete Anwendungen reicht ein beliebiger Klebeschlauch jedoch nicht aus. Hier muss das konkrete Produkt ausdrücklich dafür freigegeben sein.

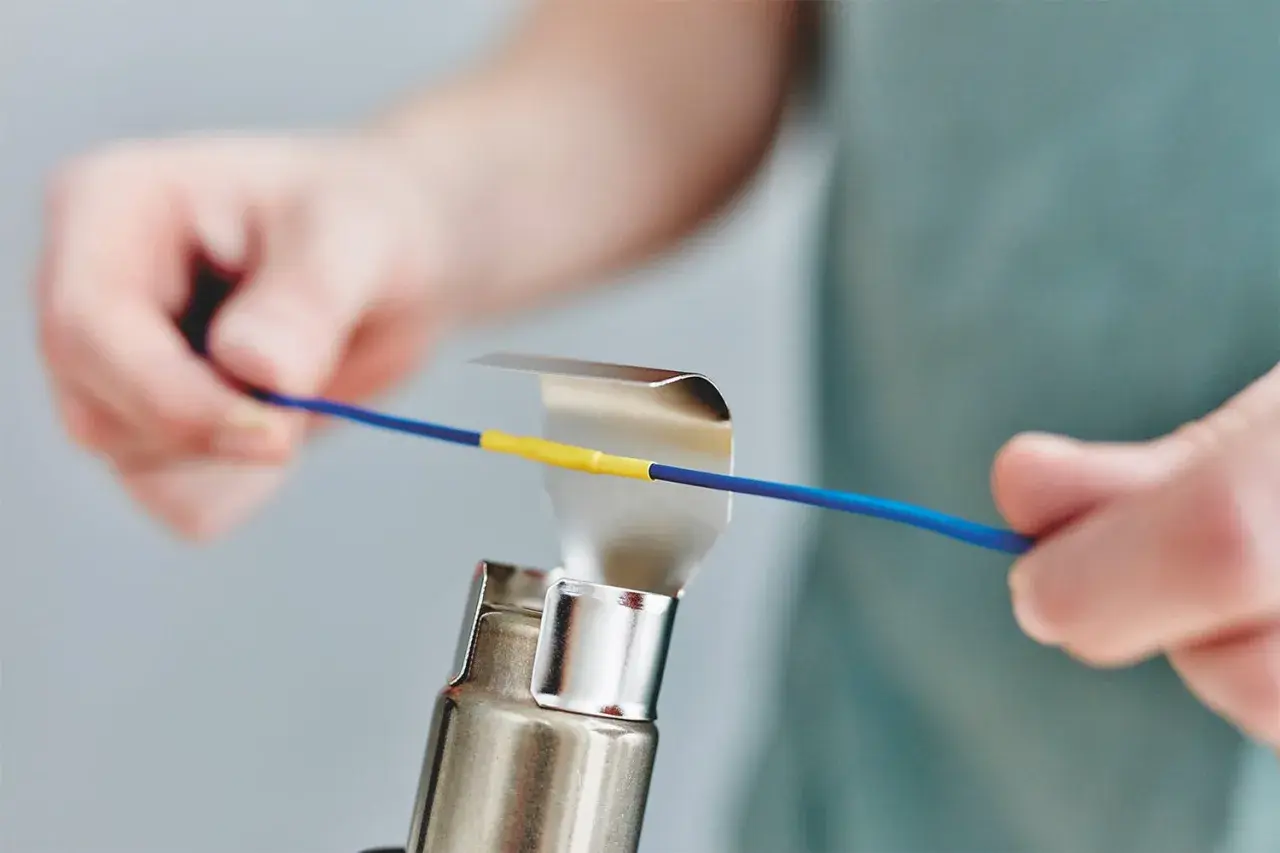

Schrumpfschlauch erhitzen ohne die Leitung zu beschädigen
Vorbereitung entscheidet über das Ergebnis
Ich schiebe den Schlauch immer vor dem Verbinden auf das Kabel. Nach dem Löten oder Crimpen lässt er sich oft nicht mehr über den Stecker oder die Verdickung führen. Die Verbindungsstelle muss sauber, trocken und frei von scharfen Graten sein, damit der Kunststoff beim Erwärmen nicht einreißt.
Vor dem Start sollte die Stromversorgung vollständig getrennt sein. Bei Niedervolt-Elektronik ist das ebenso wichtig wie bei Fahrzeugleitungen. Außerdem prüfe ich, ob der Schlauch lang genug ist, um die Verbindung auf beiden Seiten ausreichend zu überdecken. Für viele Anwendungen sind mindestens 5 bis 10 mm Überstand auf jeder Seite ein sinnvoller Ausgangspunkt.

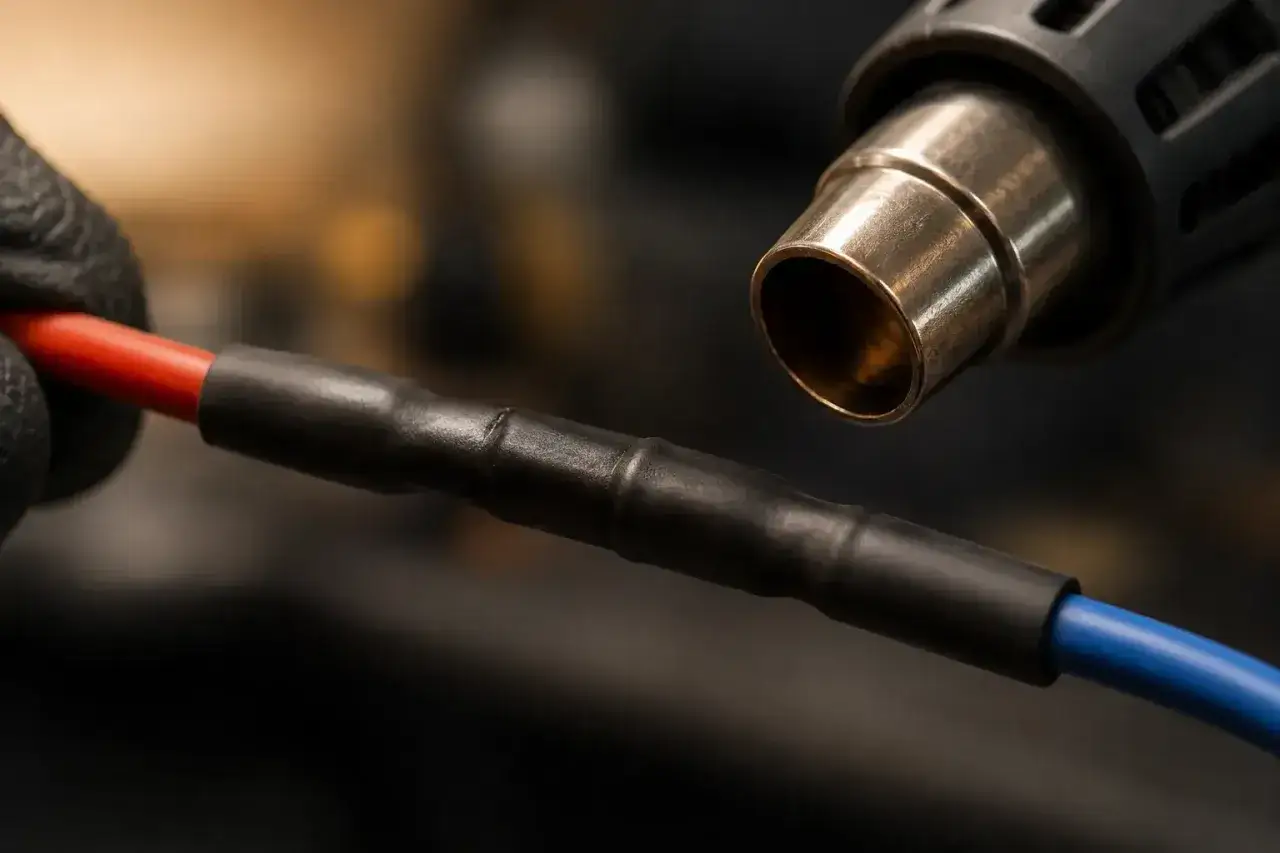

So funktioniert der eigentliche Schrumpfvorgang
- Den Schlauch mittig über der Verbindung positionieren.
- Die Heißluftpistole auf eine niedrige bis mittlere Einstellung bringen.
- Die Luft in gleichmäßigen Bewegungen um den Schlauch führen und nicht dauerhaft auf eine Stelle richten.
- Zuerst die Mitte, danach die beiden Enden erwärmen, damit der Schlauch nicht verrutscht.
- Warten, bis der Schlauch gleichmäßig anliegt und keine offenen Spalten mehr sichtbar sind.
- Die Verbindung abkühlen lassen, bevor sie gebogen oder belastet wird.
Eine offene Flamme vom Feuerzeug funktioniert zwar scheinbar schnell, ist aber meine letzte Wahl. Sie erzeugt lokale Temperaturspitzen, kann den Kunststoff verkohlen und die Aderisolation beschädigen. Mit einem Heißluftgebläse mit regelbarer Temperatur lässt sich die Wärme deutlich kontrollierter verteilen.
Die konkrete Einstellung hängt vom Werkzeug, vom Abstand und vom Schlauch ab. Die Lufttemperatur des Geräts kann deutlich über der eigentlichen Schrumpftemperatur liegen, weil die Wärme durch Luftstrom und Abstand nur teilweise am Material ankommt. Deshalb zählt nicht die Zahl am Display allein, sondern ein gleichmäßiges Ergebnis ohne Blasen, Risse oder Verfärbungen.
Die richtige Temperatur hängt vom Material ab
Eine allgemeingültige Temperatur gibt es nicht. Die sogenannte Schrumpftemperatur beschreibt den Bereich, in dem das Material beginnt, sich zusammenzuziehen. Sie ist nicht mit der späteren Betriebstemperatur des fertigen Schlauchs gleichzusetzen.
| Material oder Ausführung | Typischer Schrumpfbereich | Geeignete Verwendung |
|---|---|---|
| Polyolefin, dünnwandig | oft etwa 90 bis 125 °C | Elektronik, Kabelsätze, Löt- und Crimpverbindungen |
| Polyolefin mit niedriger Schrumpftemperatur | je nach Produkt ab etwa 70 °C | Empfindliche Bauteile und Leitungen |
| Innenkleber | häufig ab etwa 100 °C, produktabhängig | Feuchtigkeitsschutz und Abdichtung |
| PTFE oder Hochtemperaturtypen | deutlich höher als Standardprodukte | Anspruchsvolle Industrie- und Spezialanwendungen |
Diese Werte sind nur eine Orientierung. Ich halte mich bei professionellen Arbeiten immer an das Datenblatt des jeweiligen Schlauchs, besonders bei dünnen Sensorleitungen oder temperaturempfindlichen Steckern. Ein Standard-Polyolefinschlauch kann bereits vollständig schrumpfen, während ein Hochtemperaturprodukt noch kaum reagiert.
Auch die Betriebstemperatur verdient Aufmerksamkeit. Ein Schlauch mit einer zulässigen Dauertemperatur von beispielsweise -55 bis +125 °C darf nicht automatisch an einer dauerhaft heißeren Stelle eingesetzt werden. Nähe zu Motoren, Heizungen oder Leistungselektronik verlangt eine passende Materialauswahl.
Durchmesser und Schrumpfrate richtig auswählen
Der Schlauch muss im Lieferzustand über die dickste Stelle der Verbindung passen und sich nach dem Erwärmen ausreichend zusammenziehen können. Zu klein bedeutet Montageprobleme, zu groß führt häufig zu einem lockeren Sitz oder einem ungleichmäßigen Ergebnis.
| Schrumpfrate | Beispiel | Wofür sie besonders sinnvoll ist |
|---|---|---|
| 2:1 | 10 mm auf etwa 5 mm | Gleichmäßige Kabel und schlanke Verbindungen |
| 3:1 | 12 mm auf etwa 4 mm | Verbindungen mit stärker wechselnden Durchmessern |
| 4:1 | 20 mm auf etwa 5 mm | Stecker, Abzweige und deutlich ungleichmäßige Formen |
Für die Auswahl nutze ich gern die 80:20-Regel. Der Schlauch sollte nach dem Schrumpfen nicht am äußersten Ende seines Schrumpfvermögens arbeiten. Ideal ist, wenn er ungefähr zwischen 20 und 80 Prozent seiner möglichen Reduzierung benötigt. So bleibt die Passform zuverlässig und die Wand wird nicht unnötig stark belastet.
Für eine normale Lötstelle reicht meist ein dünnwandiger 2:1-Schlauch. Bei einem Kabelübergang mit deutlicher Verdickung ist 3:1 oft die bessere Wahl. Muss die Verbindung zusätzlich gegen Feuchtigkeit geschützt werden, würde ich einen kleberbeschichteten Schrumpfschlauch bevorzugen, sofern die Wärme nicht empfindliche Bauteile in der Nähe gefährdet.
Diese Fehler machen Verbindungen unsicher
Zu punktuell oder zu heiß arbeiten
Wenn eine Stelle schnell glänzend, braun oder blasig wird, war die Wärmeeinwirkung zu konzentriert. Der Schlauch soll sich zusammenziehen, aber nicht schmelzen oder verkohlen. In der Praxis hilft es meist mehr, die Heißluftpistole ständig leicht zu bewegen, als die Temperatur immer weiter zu erhöhen.
Die falsche Größe verwenden
Ein zu großer Schlauch schrumpft an den Enden oft nicht sauber und kann sich später verschieben. Ein zu kleiner Schlauch wird beim Aufschieben gedehnt oder erreicht die Verbindung gar nicht. Besonders bei 2:1-Produkten wird dieser Unterschied häufig unterschätzt.
Die Verbindung zu früh belasten
Direkt nach dem Erwärmen ist der Kunststoff noch weich. Wird das Kabel sofort gebogen, kann der Schlauch Falten bekommen oder an einer Seite zurückrutschen. Ich lasse die Stelle deshalb vollständig abkühlen und prüfe erst danach, ob sie rundum geschlossen und mechanisch stabil ist.
Lesen Sie auch: MOSFET-Schaltzeichen richtig lesen - NMOS, PMOS und Body-Diode
Schrumpfschlauch mit Isolierband verwechseln
Schrumpfschlauch ist kein Ersatz für eine fachgerechte elektrische Verbindung und nicht jede Ausführung ist für Netzspannung, Außenbereiche oder Erdverlegung geeignet. Bei 230-Volt-Leitungen, sicherheitsrelevanten Installationen und hohen Spannungen sollten Zulassung, Spannungsfestigkeit und die geltenden Installationsregeln geprüft werden.
Ein kleiner Praxistest spart später viel Ärger
Nach dem Abkühlen kontrolliere ich zuerst die Optik. Der Schlauch sollte gleichmäßig anliegen, an den Enden nicht offen stehen und keine Brandstellen zeigen. Bei Klebeschläuchen darf an den Enden etwas Klebstoff austreten, aber nur so viel, dass eine geschlossene Abdichtung erkennbar ist.
Danach folgt eine vorsichtige Zug- und Biegeprobe. Die Verbindung darf sich nicht verschieben, während die Leitung selbst noch flexibel bleiben sollte. Bei empfindlicher Elektronik prüfe ich zusätzlich Durchgang, Polarität und mögliche Kurzschlüsse, bevor die Schaltung wieder eingeschaltet wird.
Der wichtigste Grundsatz bleibt einfach: passenden Schlauch auswählen, gleichmäßig erwärmen, vollständig abkühlen lassen. Wer diese drei Punkte einhält und die Herstellerangaben berücksichtigt, erhält bei Löt- und Crimpverbindungen eine saubere, dauerhafte und deutlich besser geschützte Isolierung.
