Beim Prüfen eines Stromlaufplans entscheidet ein kleines Detail oft darüber, ob die Schaltung sofort verständlich ist oder später Probleme macht. Das MOSFET-Schaltzeichen zeigt nicht nur Gate, Drain und Source, sondern kann auch Kanaltyp, Betriebsart und die integrierte Body-Diode verraten. Ich zeige die wichtigsten Varianten, typische Lesefehler und eine praktische Methode, mit der sich ein MOSFET in Anlagen der Gebäude- und Industrietechnik sicher zuordnen lässt.
Die wichtigsten Merkmale des MOSFET-Symbols auf einen Blick
- Gate, Drain und Source sind die drei Grundanschlüsse eines diskreten MOSFETs.
- NMOS wird durch eine positive Gate-Source-Spannung eingeschaltet, PMOS durch eine negative.
- Der Pfeil am Body-Anschluss hilft bei der Unterscheidung von N- und P-Kanal.
- Eine eingezeichnete Body-Diode zeigt die mögliche Stromrichtung im ausgeschalteten Zustand.
- Eine gestrichelte oder unterbrochene Kanal-Linie steht meist für einen Enhancement-MOSFET.
Das MOSFET-Schaltzeichen in wenigen Sekunden lesen
Im Grundsymbol liegen Drain und Source an den beiden Enden des Kanals. Das Gate steht seitlich und ist durch einen sichtbaren Abstand vom Kanal getrennt. Dieser Abstand ist kein Gestaltungselement, sondern erinnert daran, dass das Gate elektrisch isoliert ist.
| Anschluss | Bezeichnung | Praktische Bedeutung |
|---|---|---|
| G | Gate | Steuerelektrode; entscheidend ist die Spannung zwischen Gate und Source. |
| D | Drain | Anschluss auf der Drain-Seite des Kanals. |
| S | Source | Bezugspunkt für die Gate-Spannung und meist Anschluss der Body-Diode. |
| B | Body, Bulk oder Substrat | Vierter Anschluss, der bei diskreten Bauteilen oft intern mit Source verbunden ist. |
Bei einem diskreten Leistungstransistor sehe ich im Schaltplan häufig nur drei Pins. Das bedeutet nicht, dass der Body physikalisch fehlt. Er ist meistens intern mit Source verbunden und wird deshalb nicht separat herausgeführt. In integrierten Schaltungen kann der Bulk-Anschluss dagegen eigenständig gezeichnet sein.
Ein wichtiger Praxispunkt wird häufig übersehen. Drain und Source sind nicht beliebig austauschbar, auch wenn der MOSFET-Kanal grundsätzlich symmetrisch wirken kann. Die Body-Diode und die interne Bauteilstruktur legen die tatsächliche Stromrichtung und die zulässige Verschaltung fest.
NMOS und PMOS sicher unterscheiden
Die beiden häufigsten Varianten sind der N-Kanal-MOSFET, kurz NMOS, und der P-Kanal-MOSFET, kurz PMOS. Ich beginne bei unbekannten Symbolen immer mit der Frage, welche Gate-Source-Spannung zum Einschalten benötigt wird.
| Merkmal | NMOS | PMOS |
|---|---|---|
| Steuerspannung | UGS muss positiv sein | UGS muss negativ sein |
| Typische Schaltung | Low-Side-Schalter | High-Side-Schalter |
| Typische Source-Lage | Nahe 0 V oder Masse | Nahe der positiven Versorgung |
| Pfeil am Body | Zeigt in Richtung Kanal | Zeigt vom Kanal weg |
| Häufiger Vorteil | Geringer Einschaltwiderstand und gute Ansteuerbarkeit | High-Side-Schaltung mit einfacher Pegelsteuerung bei kleinen Spannungen |
Beim NMOS liegt die Last in einer typischen Low-Side-Schaltung zwischen Versorgung und Drain, während Source mit 0 V verbunden ist. Schon ein Gate-Pegel von beispielsweise 10 V gegenüber Source kann einen Standard-Leistungs-MOSFET einschalten. Bei einem Logic-Level-Typ reichen je nach Bauteil oft niedrigere Werte, maßgeblich ist aber immer das Datenblatt.
Beim PMOS sitzt Source meist an der positiven Versorgung und die Last am Drain. Zum Einschalten muss das Gate gegenüber Source heruntergezogen werden. Liegt die Versorgung bei 24 V, kann ein Gate-Pegel von 0 V bereits eine UGS von -24 V erzeugen. Genau hier entsteht in der Praxis ein häufiger Fehler, weil die zulässige maximale Gate-Source-Spannung vieler MOSFETs nur etwa ±20 V beträgt.
Kanal-Linie und Body-Diode richtig deuten

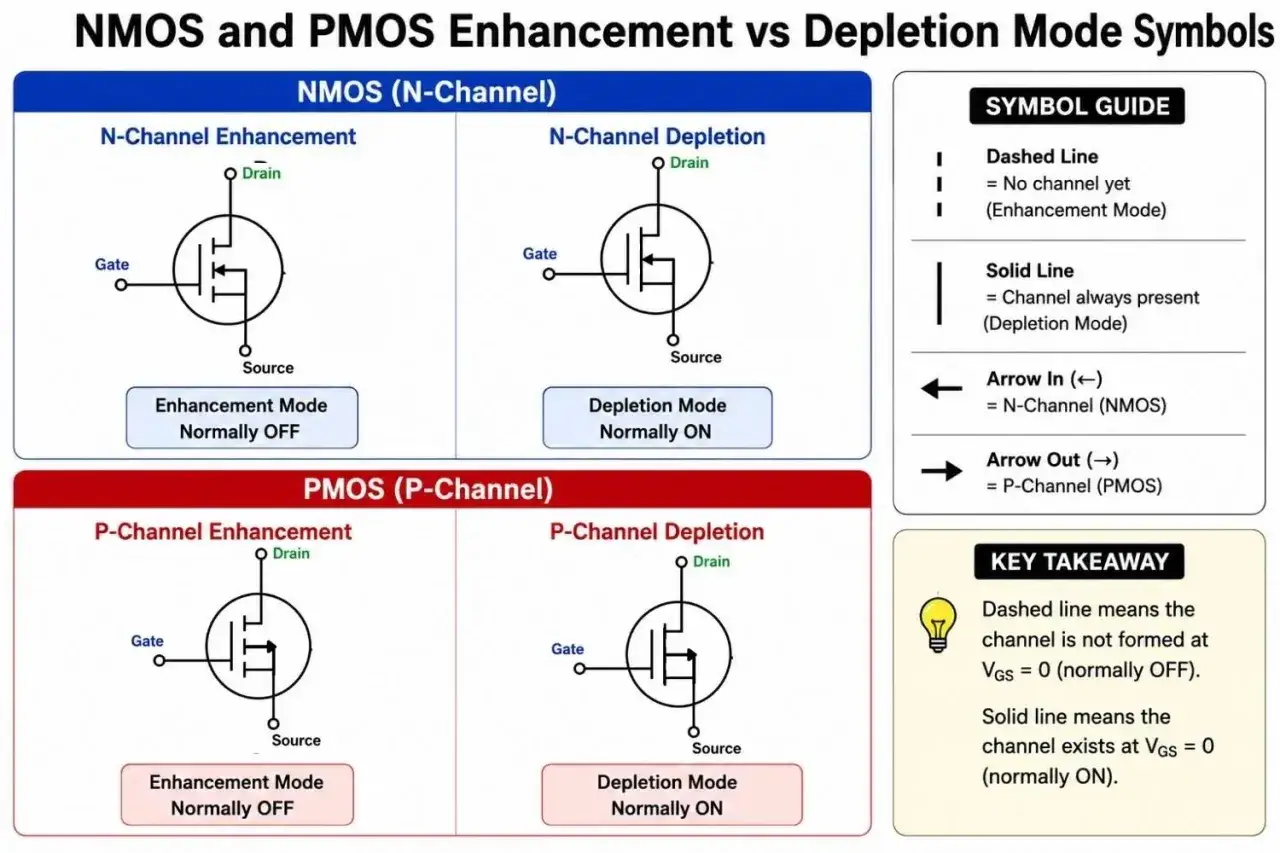

Die Linie zwischen Drain und Source liefert zusätzliche Informationen zur Betriebsart. Eine durchgezogene Kanal-Linie steht üblicherweise für einen Depletion-MOSFET, der ohne passende Gate-Spannung bereits leitfähig ist. Eine unterbrochene oder gestrichelte Linie kennzeichnet meist einen Enhancement-MOSFET, der erst durch die Steuerspannung einen leitfähigen Kanal bildet.
Für Schaltaufgaben in Steuerungen, Netzteilen oder Antrieben ist fast immer der Enhancement-Typ gemeint. Er bleibt im Grundzustand aus und wird erst durch das Gate-Signal aktiviert. Ich prüfe trotzdem die Bauteilbezeichnung, denn das Symbol allein kann in vereinfachten Schaltplänen wichtige Details auslassen.
Die Body-Diode liegt parasitär zwischen Body und Kanal. Bei einem typischen N-Kanal-MOSFET zeigt ihre Anode zu Source und ihre Kathode zu Drain. Beim P-Kanal-MOSFET ist die Richtung umgekehrt. Wird die Diode im Schaltzeichen eingezeichnet, lässt sich daran besonders schnell erkennen, in welche Richtung Strom trotz gesperrtem Kanal fließen kann.
| Bauteil | Body-Diode | Typische Folge |
|---|---|---|
| NMOS | Anode an Source, Kathode an Drain | Stromfluss von Source nach Drain möglich |
| PMOS | Anode an Drain, Kathode an Source | Stromfluss von Drain nach Source möglich |
In vereinfachten Funktionsplänen fehlt die Diode manchmal. Das ändert nichts daran, dass sie im realen diskreten MOSFET vorhanden ist. Gerade bei Motoren, Relais, Magnetventilen und induktiven Lasten muss ich deshalb die Freilaufpfade und Schaltzeiten genauer prüfen.
Welches Symbol in welchem Schaltplan sinnvoll ist
Ein vollständiges Symbol mit G, D, S, B und Body-Diode ist technisch aussagekräftig, kann einen übersichtlichen Anlagenplan aber unnötig belasten. In der Gebäudeautomation genügt für einen einfachen 24-V-Schalter oft das dreipolige Standardsymbol. Bei einer Leistungselektronik oder einer Schutzschaltung sollte die Diodenrichtung dagegen sichtbar oder zumindest eindeutig aus der Bauteilbibliothek ersichtlich sein.
Low-Side-Schalter mit NMOS
Diese Variante ist besonders verbreitet. Source liegt auf Masse, die Last hängt an der Versorgung und Drain wird durchgeschaltet. Der Aufbau eignet sich beispielsweise für 24-V-Lüfter, LED-Module oder Relais, sofern Strom, Verlustleistung und Überspannungen korrekt berücksichtigt werden.
High-Side-Schalter mit PMOS
Hier wird die positive Versorgung zur Last geschaltet. Ein PMOS kann bei kleinen Spannungen einfach angesteuert werden, hat gegenüber einem vergleichbaren NMOS aber häufig einen höheren Einschaltwiderstand. Für höhere Leistungen verwende ich deshalb meist einen NMOS mit geeignetem High-Side-Treiber, auch wenn das Schaltbild dadurch etwas aufwendiger wird.
Lesen Sie auch: Diodenkennlinie verstehen und sicher auslegen
Leistungs-MOSFET mit separater Body-Diode
Bei Halbbrücken, Gleichspannungswandlern und Motorsteuerungen ist die Body-Diode nicht bloß ein Nebendetail. Sie übernimmt während bestimmter Schaltphasen den Strom und verursacht dabei Verluste. Ein Symbol mit eingezeichneter Diode macht diese Funktion sichtbar und verhindert, dass der MOSFET im Plan wie ein idealer, in beide Richtungen sperrender Schalter behandelt wird.
Typische Fehler beim Lesen und Zeichnen
Der häufigste Denkfehler ist, die Gate-Spannung gegen Masse zu betrachten. Für den MOSFET zählt jedoch UGS und nicht die absolute Gate-Spannung. Bei einer beweglichen Source, etwa in einer Halbbrücke, kann ein Gate-Pegel von 10 V gegenüber Masse trotzdem zu niedrig oder sogar gefährlich hoch sein.
- Schwellspannung mit „voll eingeschaltet“ verwechseln. VGS(th) beschreibt meist nur den Beginn einer kleinen Leitfähigkeit. Für geringe Verluste muss RDS(on) bei der tatsächlich verfügbaren Gate-Spannung angegeben sein.
- Body-Diode ignorieren. Ein ausgeschalteter MOSFET kann in einer Richtung trotzdem Strom führen.
- Symbol und Pinout vermischen. Die Lage von Gate, Drain und Source im Schaltplan sagt nichts über die Reihenfolge der Anschlüsse im TO-220-, DPAK- oder SMD-Gehäuse aus.
- Den Pfeil falsch interpretieren. Er zeigt die Richtung des PN-Übergangs am Body an, nicht einfach die gewünschte technische Stromrichtung.
- Den vierten Anschluss weglassen, obwohl er relevant ist. In integrierten Schaltungen kann eine getrennte Bulk-Verbindung das Verhalten deutlich beeinflussen.
Beim Zeichnen in EPLAN, KiCad oder einer vergleichbaren Umgebung kontrolliere ich daher zuerst die Symbolvariante und das verwendete Makro. Ein CAD-Symbol kann vereinfacht sein, während das zugehörige Simulationsmodell die Body-Diode und weitere parasitäre Eigenschaften berücksichtigt.
So prüfe ich ein unbekanntes MOSFET-Symbol
Wenn die Beschriftung fehlt oder der Plan aus einer fremden Anlage stammt, arbeite ich mit einer kurzen Prüfreihenfolge. Sie dauert meist weniger als eine Minute und verhindert, dass ein Bauteil nur aufgrund seiner grafischen Form falsch eingeordnet wird.
- Gate lokalisieren. Der seitlich isoliert dargestellte Anschluss ist fast immer G.
- Body-Pfeil suchen. Richtung und Lage geben einen Hinweis auf N- oder P-Kanal.
- Body-Diode prüfen. Ihre Anode und Kathode zeigen den möglichen Strompfad im Sperrzustand.
- Versorgungslage betrachten. Source an Masse spricht häufig für einen NMOS, Source an Plus häufig für einen PMOS.
- Datenblatt gegenprüfen. Pinbelegung, maximale UGS, RDS(on) und zulässiger Drainstrom müssen zur Schaltung passen.
Besonders bei industriellen 24-V-Schaltungen schaue ich zusätzlich auf die Spannungsspitzen. Ein MOSFET mit 30-V-Sperrspannung kann bei einer nominellen 24-V-Versorgung zu knapp bemessen sein, wenn Leitungsinduktivitäten oder Lastabschaltungen Überspannungen erzeugen. Das Symbol identifiziert die Funktion, aber nicht die Belastbarkeit des konkreten Bauteils.
Für Wartung und Fehlersuche hilft außerdem eine einfache Messung. Zwischen Gate und den übrigen Anschlüssen sollte im spannungslosen Zustand kein niederohmiger Durchgang bestehen. Die Body-Diode lässt sich mit der Diodentestfunktion des Multimeters in genau einer Richtung erkennen, wobei Messwerte je nach Bauteil und Messgerät abweichen können.
Ein kleiner Symbolcheck, der große Fehlersuchen verhindert
Das wichtigste Merkmal bleibt die isolierte Gate-Elektrode. Danach prüfe ich Kanaltyp, Pfeil, Body-Diode und die tatsächliche Gate-Source-Spannung. Mit dieser Reihenfolge lässt sich das Schaltzeichen schnell lesen, ohne sich von der äußeren Anordnung im Schaltplan täuschen zu lassen.
Für einfache Schaltaufgaben reicht meist das dreipolige Symbol. Bei Leistungsschaltern, Halbbrücken und sicherheitsrelevanten Anlagen sollten jedoch Body-Diode, Pinbelegung und Ansteuerung eindeutig dokumentiert sein. Genau diese drei Punkte entscheiden in der Praxis häufiger über eine robuste Schaltung als die reine Auswahl des grafischen Symbols.
