Eine Steuerung, ein Funkgerät oder eine Alarmanlage braucht einen verlässlichen Takt, damit Signale zur richtigen Zeit entstehen und verarbeitet werden. Ich erkläre, was ein elektronischer Oszillator leistet, wie Rückkopplung und frequenzbestimmende Bauteile zusammenspielen und worin sich RC-, LC-, Quarz- und digitale Varianten unterscheiden. Dazu zeige ich typische Anwendungen, wichtige Kennwerte und die Grenzen, die bei Auswahl und Fehlersuche oft übersehen werden.
Der Oszillator liefert den elektrischen Takt für viele Systeme
- Periodisches Signal: Ein Oszillator erzeugt selbstständig eine wiederkehrende Spannung oder einen wiederkehrenden Strom.
- Rückkopplung: Ein Verstärker führt einen Teil des Ausgangssignals phasenrichtig zurück und gleicht Verluste aus.
- Frequenz: Schwingkreis, RC-Netzwerk, Quarz oder digitale Verzögerung bestimmen, wie schnell das Signal schwingt.
- Signalformen: Möglich sind Sinus-, Rechteck-, Dreieck- und Sägezahnsignale.
- Anwendungen: Oszillatoren steuern Uhren, Mikrocontroller, Funktechnik, Sensorik und industrielle Anlagen.
Was ist ein Oszillator und was erzeugt er?
Ein elektronischer Oszillator ist eine Schaltung, die ohne ein ständig zugeführtes Eingangssignal ein periodisches elektrisches Signal erzeugt. Als Energiequelle dient meist eine Gleichspannung, aus der die Schaltung beispielsweise eine Sinus- oder Rechteckspannung macht.
Die Frequenz beschreibt, wie viele Schwingungen pro Sekunde entstehen. Sie wird in Hertz angegeben. Bei 1 kHz wiederholt sich das Signal 1.000-mal pro Sekunde, bei 10 MHz bereits 10 Millionen Mal. Die Periodendauer T und die Frequenz f hängen über die einfache Beziehung f = 1/T zusammen.
Ein Oszillator ist dabei nicht zwingend ein einzelnes Bauteil. Er kann aus Transistoren, Operationsverstärkern, Widerständen, Kondensatoren, Spulen oder einem Quarz bestehen. In der Praxis wird das fertige Modul oft ebenfalls als Oszillator bezeichnet, obwohl darin mehrere elektronische Funktionen zusammenarbeiten.
Wie die Schwingung in der Schaltung entsteht
Das Grundprinzip lässt sich mit zwei Blöcken verstehen. Ein Verstärker hebt ein kleines Signal an, während ein Rückkopplungsnetzwerk einen Teil des Ausgangs wieder zum Eingang führt. Dieses Netzwerk enthält meist die Bauteile, die die gewünschte Frequenz festlegen.
Am Anfang steht kein perfekter Sinus. Elektrisches Rauschen und kleine Einschaltimpulse liefern den ersten Anstoß. Verstärkt die Schaltung genau den passenden Frequenzanteil und führt ihn mit der richtigen Phasenlage zurück, wächst die Schwingung an, bis eine Begrenzung oder Regelung die Amplitude stabilisiert.
Die zwei Bedingungen für dauerhaftes Schwingen
Für eine stabile Schwingung muss die Schleifenverstärkung ausreichend groß sein. Vereinfacht gesagt muss das zurückgeführte Signal die Verluste der Schaltung ausgleichen. Ist die Verstärkung zu klein, klingt die Schwingung ab. Ist sie dauerhaft zu groß, verzerrt das Signal oder die Ausgangsstufe geht in die Begrenzung.

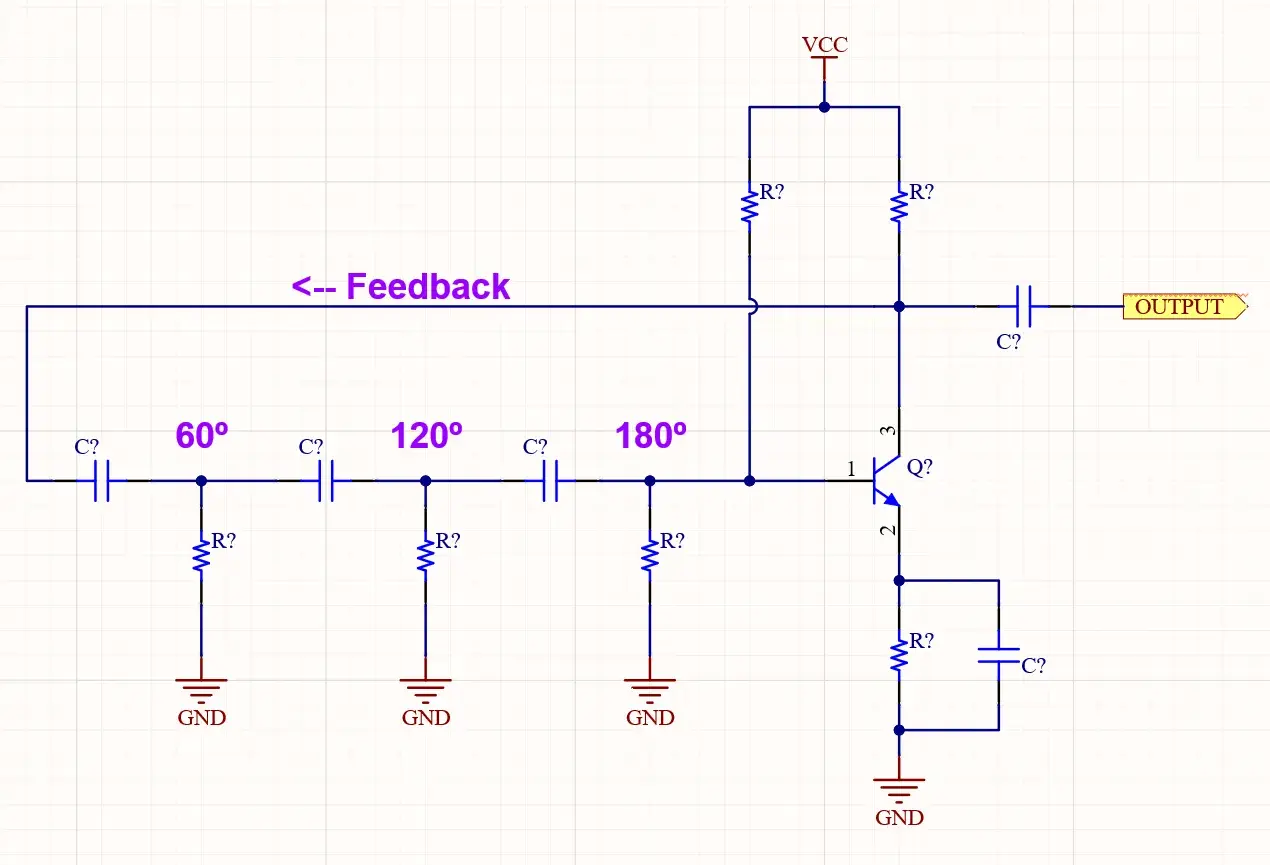

Zusätzlich muss die Phasenverschiebung in der Rückkopplung bei der gewünschten Frequenz passen. Das Signal muss am Eingang so ankommen, dass es die vorhandene Schwingung verstärkt und nicht auslöscht. Diese Bedingung wird häufig mit dem Barkhausen-Kriterium beschrieben. Für eine reale Schaltung ist das jedoch eher eine nützliche Näherung als eine vollständige Garantie für gute Signalqualität.
Ich achte bei praktischen Schaltungen deshalb nicht nur darauf, ob sie überhaupt schwingen. Entscheidend sind auch Jitter, Frequenzdrift, Oberwellen, Einschwingzeit und Belastbarkeit. Ein Signal kann elektrisch vorhanden sein und trotzdem für eine präzise Zeitbasis oder eine störungsarme Funkstrecke ungeeignet bleiben.
Die wichtigsten Oszillatortypen im Vergleich
Welche Bauform sinnvoll ist, hängt vor allem von Frequenz, Genauigkeit, Signalform, Kosten und Temperaturbereich ab. Die folgende Übersicht zeigt die typischen Unterschiede.
| Typ | Typische Stärke | Typische Anwendung | Wichtige Einschränkung |
|---|---|---|---|
| RC-Oszillator | Einfach, günstig und für niedrige Frequenzen gut geeignet | Timer, einfache Taktgeber, Testschaltungen | Frequenz driftet stärker mit Bauteiltoleranzen und Temperatur |
| LC-Oszillator | Gute Eignung für höhere Frequenzen und sinusförmige Signale | Funktechnik, Hochfrequenzstufen, Sender | Spulen benötigen Platz und reagieren auf parasitäre Effekte |
| Quarzoszillator | Hohe Frequenzstabilität und geringe Abweichung | Mikrocontroller, Uhren, Datenübertragung | Frequenz ist meist nur begrenzt oder aufwendig veränderbar |
| Relaxationsoszillator | Einfacher Aufbau für Rechteck- und Dreiecksignale | PWM, Spannungswandler, Blink- und Steuerschaltungen | Das Signal enthält meist deutlich mehr Oberwellen |
| Ringoszillator | Sehr kompakt und vollständig digital integrierbar | Integrierte Schaltungen, Prozessüberwachung | Frequenz hängt stark von Versorgung und Temperatur ab |
RC- und LC-Oszillatoren
Bei einem RC-Oszillator bestimmen Widerstände und Kondensatoren die Zeitkonstante. Das ist preiswert und übersichtlich, aber die Genauigkeit bleibt begrenzt. Schon eine Bauteiltoleranz von 5 Prozent kann die eingestellte Frequenz deutlich stärker beeinflussen als bei einem guten Quarzoszillator.
Ein LC-Oszillator nutzt die Energieübertragung zwischen Spule und Kondensator. Der Schwingkreis speichert Energie abwechselnd magnetisch und elektrisch. Er schwingt allein allerdings nicht dauerhaft, weil ohmsche Verluste und andere Dämpfungen Energie entziehen. Erst das aktive Verstärkerelement führt diese Energie nach.
Lesen Sie auch: Kondensator verstehen - Aufbau, Funktion und sichere Auswahl
Quarz und temperaturstabile Varianten
Ein Quarz nutzt den piezoelektrischen Effekt. Er verbindet mechanische Resonanz mit einem elektrischen Signal und kann dadurch eine sehr stabile Referenz liefern. Ein typischer Uhrenquarz arbeitet mit 32,768 kHz, weil sich diese Frequenz durch 15 Halbierungen bequem auf 1 Hz teilen lässt.
Für anspruchsvollere Anwendungen gibt es temperaturkompensierte oder beheizte Quarzoszillatoren. Ein gewöhnlicher Quarz reicht für viele Mikrocontroller aus. Bei präziser Messtechnik, Funktechnik oder synchronisierten Industrieanlagen können jedoch Temperaturdrift und Alterung den Einsatz einer stabileren Variante rechtfertigen.
Welche Signalformen und Anwendungen wichtig sind
Die Signalform entscheidet darüber, wie ein Oszillator eingesetzt werden kann. Ein Sinussignal eignet sich gut für Funk- und Messanwendungen, weil es vergleichsweise wenige Oberwellen enthält. Ein Rechtecksignal ist dagegen ideal für digitale Takte, da seine klaren Flanken logische Schaltungen zuverlässig synchronisieren.
- Sinus: Referenzfrequenzen, Funkübertragung, Messgeneratoren und analoge Signalverarbeitung.
- Rechteck: Mikrocontroller-Takt, Zähler, Bussysteme und digitale Steuerungen.
- Dreieck: Funktionsgeneratoren, Audioanwendungen und Vergleichsschaltungen.
- Sägezahn: Zeitbasen, Sweep-Schaltungen und bestimmte Modulationsverfahren.
- PWM-Signal: Drehzahlregelung, LED-Dimmung und Leistungssteuerung.
In der Gebäudetechnik sitzt ein Oszillator beispielsweise in einer Steuerung, die Messwerte zeitlich abtastet oder Funktelegramme erzeugt. In der Sicherheitstechnik kann er die Trägerfrequenz eines Sensors, den Takt eines Controllers oder die Modulation eines Warnsignals liefern. In industriellen Anlagen entscheidet ein stabiler Takt oft darüber, ob mehrere Mess- und Regelprozesse sauber zusammenarbeiten.
Auch Schaltnetzteile verwenden hochfrequente Schaltvorgänge, die von einer Oszillatorschaltung oder einer integrierten Taktquelle bestimmt werden. Dabei geht es weniger um einen schönen Sinus als um präzise Schaltzeiten, Wirkungsgrad und elektromagnetische Verträglichkeit.
Oszillator, Quarz und Taktgenerator sind nicht dasselbe
Die Begriffe werden im Alltag häufig vermischt. Ein Quarz ist zunächst ein Resonator, der eine besonders stabile Frequenz vorgibt. Er erzeugt ohne passende Anregungsschaltung kein nutzbares Taktsignal.
Ein Quarzoszillator enthält dagegen den Quarz und die notwendige Elektronik in einer fertigen Einheit. Ein Taktgenerator geht oft noch weiter und erzeugt mehrere Frequenzen, verteilt das Signal auf verschiedene Ausgänge oder ermöglicht eine programmierbare Einstellung.
| Bezeichnung | Was ist enthalten? | Wann sinnvoll? |
|---|---|---|
| Quarz | Nur das frequenzbestimmende Resonanzelement | Wenn die eigene Schaltung die Anregung und Auswertung übernimmt |
| Quarzoszillator | Quarz plus Verstärker und Ausgangsstufe | Wenn ein fertiges, stabiles Taktsignal benötigt wird |
| VCO | Oszillator mit spannungsgesteuerter Frequenz | Für Abstimmung, Modulation und Frequenzsynthese |
| Taktgenerator | Oszillator plus Teilung, Vervielfachung oder mehrere Ausgänge | Wenn verschiedene synchronisierte Frequenzen gebraucht werden |
Bei einem VCO, also einem spannungsgesteuerten Oszillator, verändert sich die Ausgangsfrequenz abhängig von der Eingangsspannung. Das ist praktisch für PLL-Schaltungen und Funktechnik, aber meist weniger frequenzstabil als eine reine Quarzreferenz. Der häufigste Denkfehler besteht darin, Frequenzgenauigkeit und Einstellbarkeit als dasselbe zu betrachten. Beides steht in vielen Schaltungen in einem technischen Zielkonflikt.
Worauf ich bei Auswahl und Fehlersuche achte
Für die Auswahl genügt es nicht, nur die Nennfrequenz anzusehen. Ich prüfe zuerst, welche Signalform, Versorgungsspannung und Ausgangslast die nachfolgende Schaltung tatsächlich braucht.
- Frequenz festlegen: Welche Frequenz wird benötigt und welche Toleranz ist akzeptabel?
- Signalform prüfen: Sinus, Rechteck oder ein anderes Signal beeinflussen Filter, Leitungen und Eingangsstufen.
- Stabilität bewerten: Temperaturbereich, Alterung und Versorgungsschwankungen können die Frequenz verändern.
- Ausgang belasten: Ein Oszillator darf nicht direkt mit einer zu hohen Last verbunden werden, wenn dadurch Amplitude oder Flanken einbrechen.
- Störungen berücksichtigen: Schnelle Rechteckflanken erzeugen Oberwellen und können andere Baugruppen beeinflussen.
Bei der Fehlersuche beginne ich mit der Versorgung und dem Enable-Signal. Danach prüfe ich mit dem Oszilloskop, ob überhaupt eine Schwingung vorhanden ist, welche Frequenz anliegt und ob die Amplitude unter Last zusammenbricht. Ein fehlender Takt kann durch einen defekten Quarz, falsche Lastkondensatoren, eine ungeeignete Beschaltung oder schlicht durch eine deaktivierte Ausgangsstufe verursacht werden.
Ein häufiger Fehler ist auch die falsche Messung. Eine lange Masseleitung am Tastkopf kann bei schnellen Signalen zusätzliche Induktivität einbringen und Ringing vortäuschen. Für saubere Ergebnisse nutze ich deshalb eine kurze Massefeder oder eine geeignete aktive Tastkopfmessung. Das Messwerkzeug selbst darf das Signal nicht stärker verändern als der vermeintliche Fehler.
Bei sicherheitsrelevanten Anlagen sollte die Prüfung nicht bei einem sichtbaren Signal enden. Entscheidend sind zusätzlich Frequenzabweichung, Verhalten beim Einschalten, Ausfallreaktion und die Einhaltung der Vorgaben für die gesamte Anlage. Ein günstiger RC-Oszillator kann für eine einfache Anzeige genügen, ist aber keine automatische Empfehlung für eine zeitkritische oder sicherheitsbezogene Steuerung.
Der passende Oszillator hängt vom Zweck ab
Ein Oszillator ist im Kern ein selbsttätiger Erzeuger periodischer elektrischer Signale. Rückkopplung hält die Schwingung aufrecht, während Bauteile wie RC-Netzwerke, Schwingkreise oder Quarze die Frequenz bestimmen. Für einfache Aufgaben zählt vor allem der geringe Aufwand, für präzise Systeme dagegen meist Stabilität, geringes Rauschen und reproduzierbares Verhalten.
Meine praktische Faustregel lautet deshalb: Für einen unkomplizierten Takt reicht oft ein integrierter RC-Oszillator. Sobald Frequenzgenauigkeit, Funkübertragung, Synchronisation oder ein großer Temperaturbereich wichtig werden, ist ein Quarzoszillator meist die deutlich bessere Grundlage. Die richtige Wahl entsteht nicht aus dem Bauteilnamen, sondern aus den Anforderungen der gesamten Schaltung.
